克鲁塞塔卡雷拉斯索托机械构件

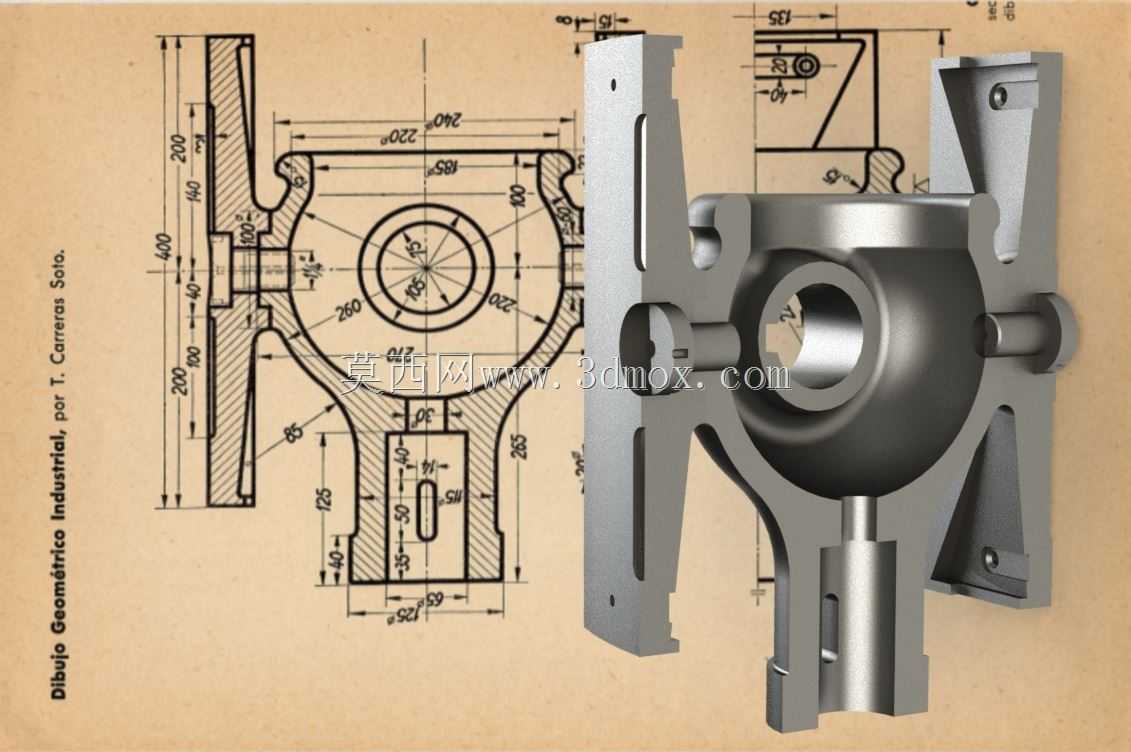

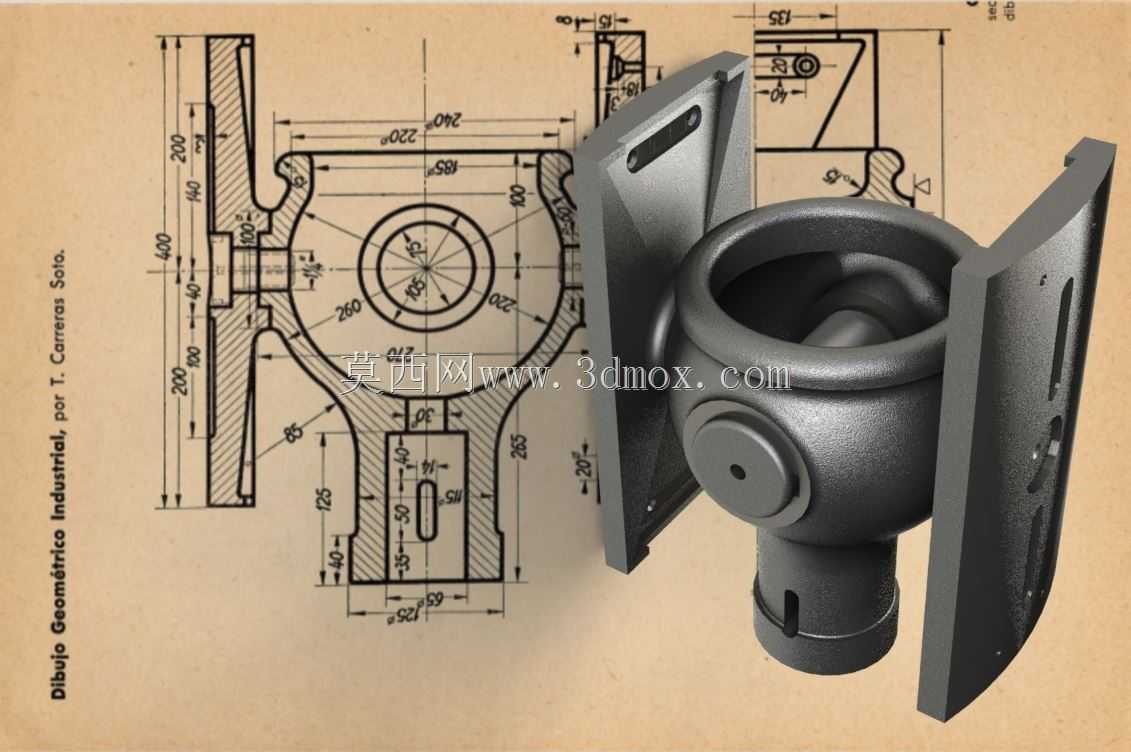

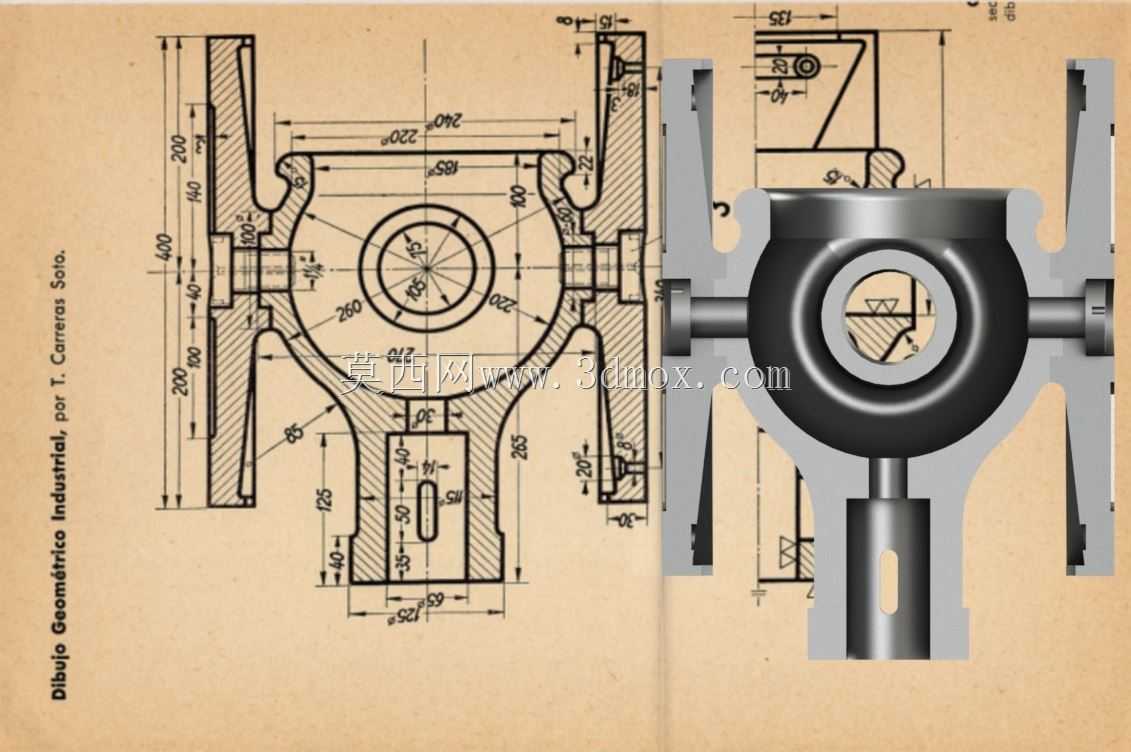

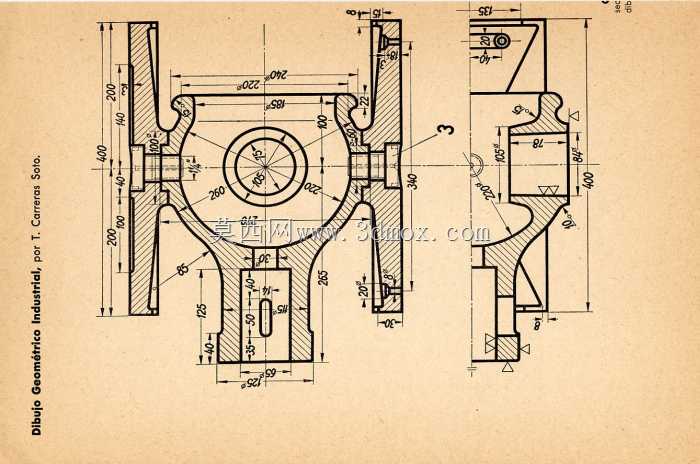

该构件属于流体管路系统中的核心转向连接部件，常见于工业流体输送管网、工艺管线分流节点以及特种装备的介质换向工位，主要承担多方向管路的汇流、转向与介质导流功能，可在带压工况下实现不同走向管路的刚性连接，避免管路弯折处出现紊流、压损过大的问题。从结构设计来看，主体采用球形腔体作为核心容腔，球形结构的内壁曲率经过反复优化，能够让介质在转向过程中平滑过渡，减少局部涡流带来的能量损耗，同时球形腔体的承压能力优于直角弯腔结构，可承受更高的管路工作压力。腔体侧面延伸出的三个连接端分别对应不同的管路走向，各连接端的端面均设计有密封贴合面，可适配法兰连接、螺纹连接等多种管路对接形式，安装时可根据现场管路排布选择对应的对接方向，无需额外加装转向接头。两侧的翼状安装板是该构件的安装定位结构，板体上预留的安装孔位与安装基准面经过形位公差校验，可直接通过螺栓将构件固定在管路支架或者设备基座上，安装板与主体腔体之间设置有加强筋结构，能够抵消管路运行过程中产生的振动载荷，避免连接部位出现应力集中导致的开裂问题。下部的柱状插接端可直接插入对应规格的管路承口，插接端外壁设计有密封槽，可加装密封圈实现静密封，防止介质泄漏。从尺寸边界来看，该构件的整体外轮廓适配DN80-DN150管径的管路系统，各连接端的中心距、安装板的孔位间距均符合工业管路安装的通用尺寸规范，可直接替换同规格的传统三通、弯头组合件，减少管路安装时的焊缝数量，降低管路泄漏风险。建模过程中严格遵循机械制图的投影规范，各部位的壁厚、倒角、圆角均按照铸造工艺要求设计，主体壁厚均匀，避免铸造过程中出现缩孔、冷隔等缺陷，所有棱边均设置有工艺倒角，既可以去除加工毛刺，也能避免安装过程中划伤密封件。该构件的结构设计充分考虑了工况适应性，球形腔体内部无多余的凸起结构，介质流通时不会出现滞留死角，适合输送水、油气、弱腐蚀性化工介质等多种流体，在市政管网、工业生产管线、船舶管路系统中都有广泛的应用场景。
