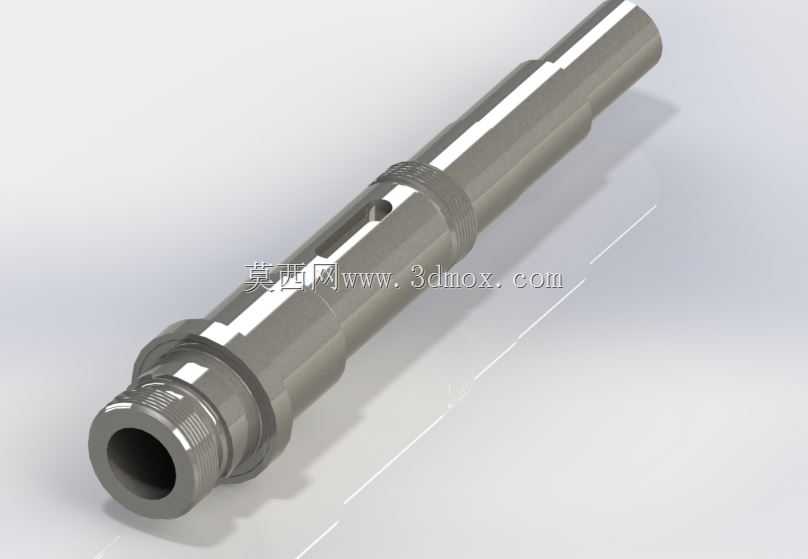

TV-16车床主轴精密结构三维设计

在普通车床的传动链布局中，主轴是直接带动工件完成旋转切削动作的核心执行部件，TV-16车床对应的这款主轴，其设计精度直接决定了整台设备的加工圆度、端面跳动以及重切削工况下的稳定性。从实际应用场景来看，这类主轴主要适配小型台式TV-16车床，多用于小批量五金零件加工、教学实训场景下的金属切削作业，也可适配小型仪表车床的改装升级需求，承担装夹工件、传递切削扭矩的核心作用。

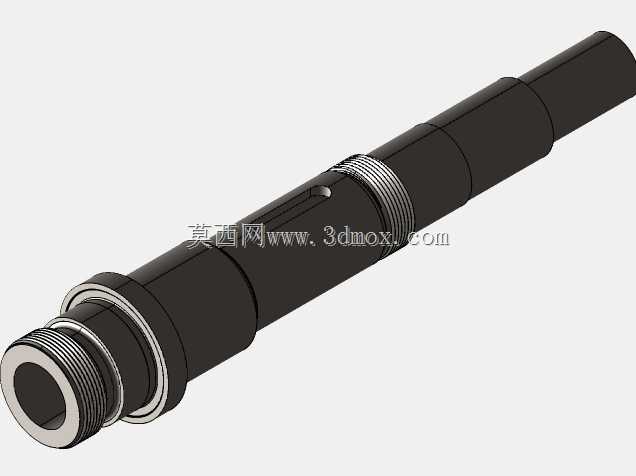

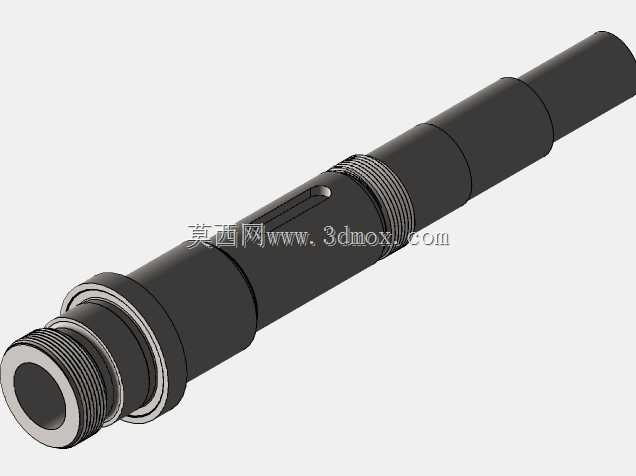

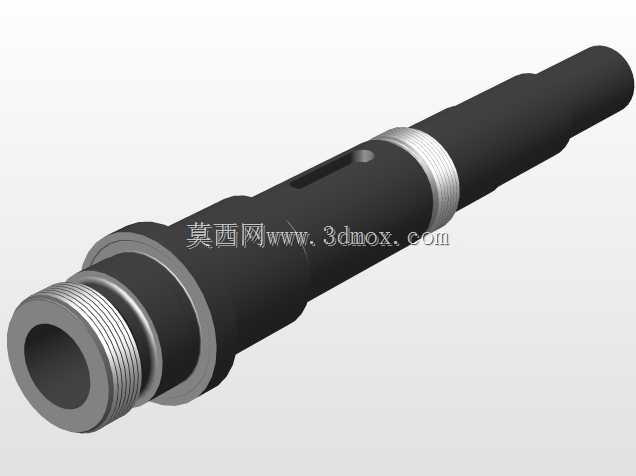

从结构设计思路来看，这款主轴采用空心阶梯轴的结构形式，中心通孔的设计一方面可以允许长棒料穿过主轴内部，减少棒料装夹时的悬伸长度，提升长轴类零件加工时的刚性，另一方面也便于通过拉杆机构实现卡盘的快速拉紧，适配气动或液压卡盘的改装需求。轴身的阶梯段是按照装配逻辑依次排布的：靠近前端的螺纹段用于安装卡盘连接盘，相邻的高精度轴颈是前轴承的安装位，设计时严格控制了该段的圆柱度与表面粗糙度，保证轴承内圈装配后无偏斜，避免高速旋转时出现跳动超差的问题。轴身中段设置的键槽与径向孔，用于和传动齿轮连接，传递主轴箱输入的扭矩，设计时特意将键槽位置避开轴肩应力集中区，防止长期交变载荷下出现轴身开裂的问题。后端的轴颈用于安装后轴承与锁紧螺母，通过双螺母锁紧结构实现轴承游隙的精准调整，抵消切削过程中产生的轴向切削力。

从安装边界来看，这款主轴的各段轴径尺寸完全匹配TV-16车床主轴箱的原有安装空间，前端轴颈与主轴箱前孔、后端轴颈与主轴箱后孔的配合公差按照过渡配合设计，装配时无需额外修配即可完成安装；轴身的总长尺寸严格控制，保证装配后齿轮啮合位置与原有传动链完全对齐，不会出现齿轮错位、啮合间隙异常的问题。轴身的退刀槽、密封槽位置均按照常规机床密封件的标准尺寸设计，装配时可直接适配标准规格的密封圈，防止主轴箱内的润滑油从轴端渗漏。在功能特性上，这款主轴的材质选用调质处理的中碳结构钢，轴颈表面做高频淬火处理，保证长期运转下的耐磨性，即使在连续重切削工况下，轴颈也不会因为轴承内圈的微动磨损出现尺寸超差，延长主轴的整体使用寿命。需要注意的是，该主轴模型未包含配套的正齿轮部件，在做整机动画或者装配仿真时，需要根据轴身键槽尺寸匹配对应模数的传动齿轮，才能完整还原主轴的传动路径。
