可调式手持木工卡紧夹持工具结构设计

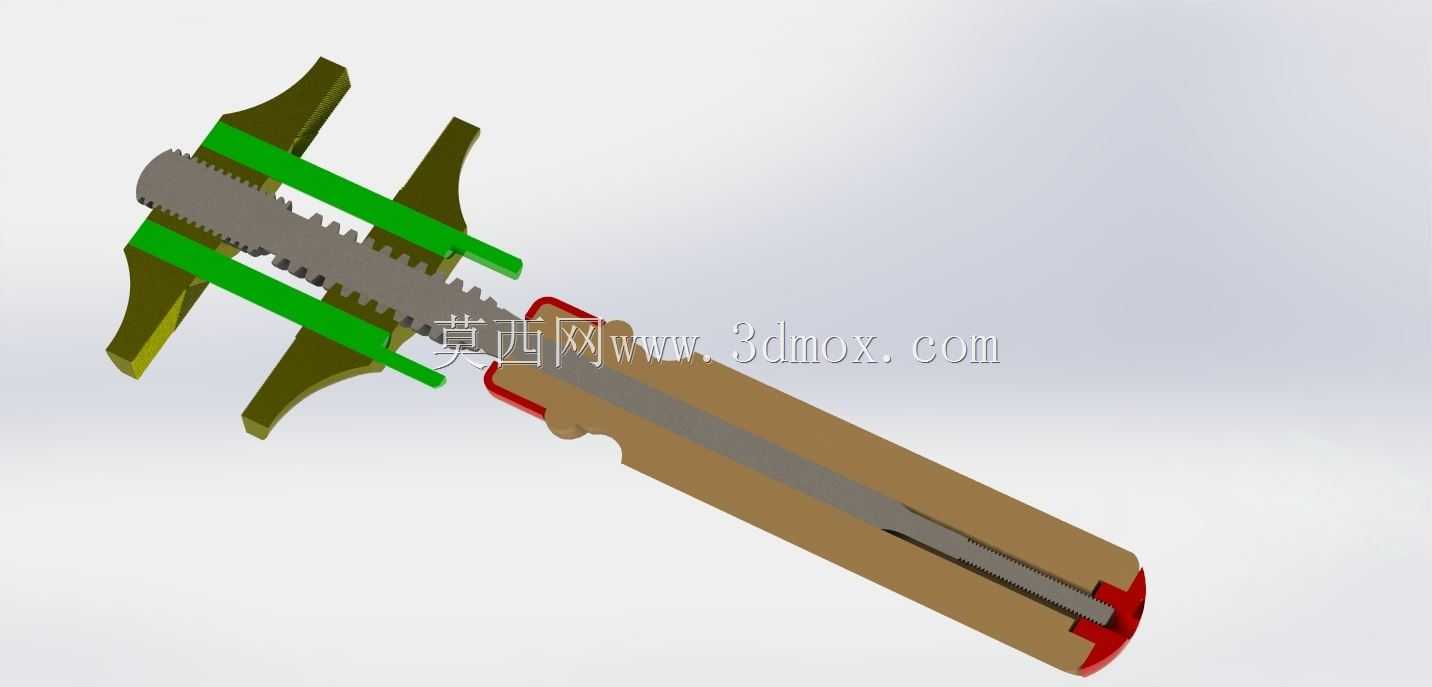

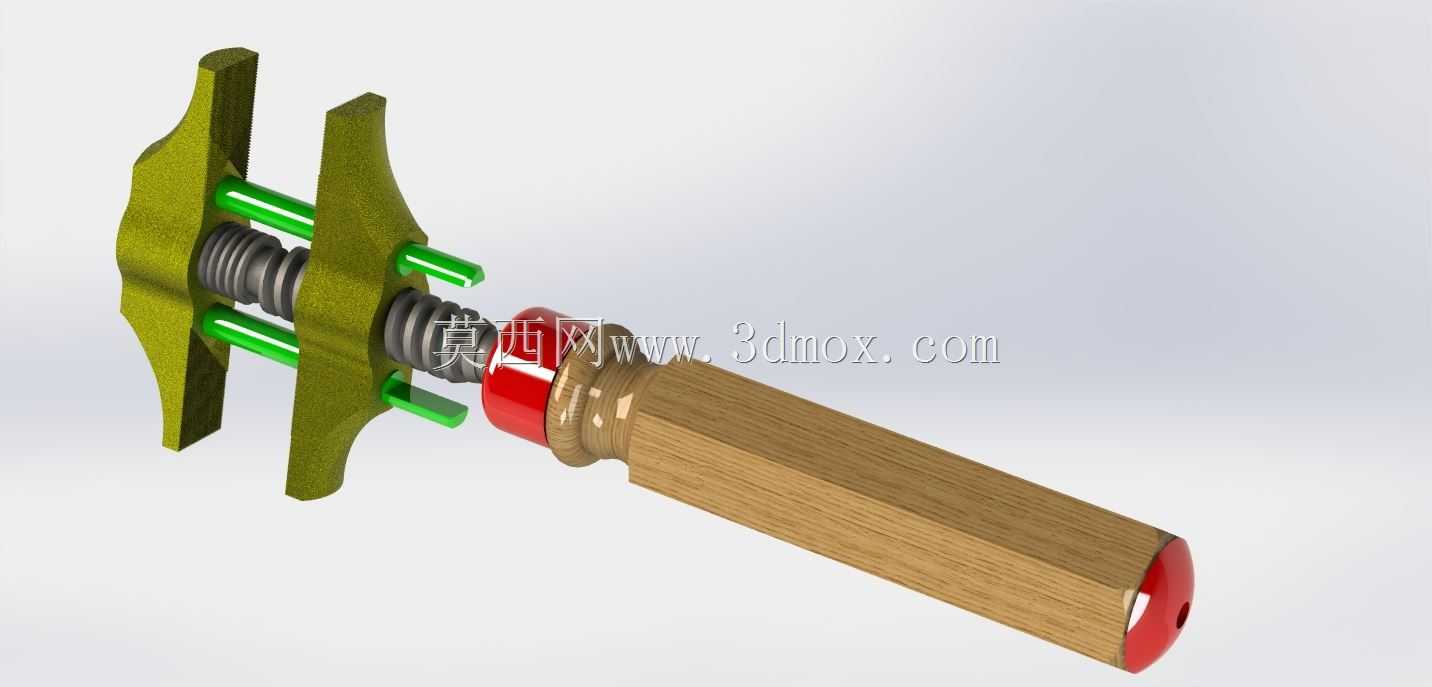

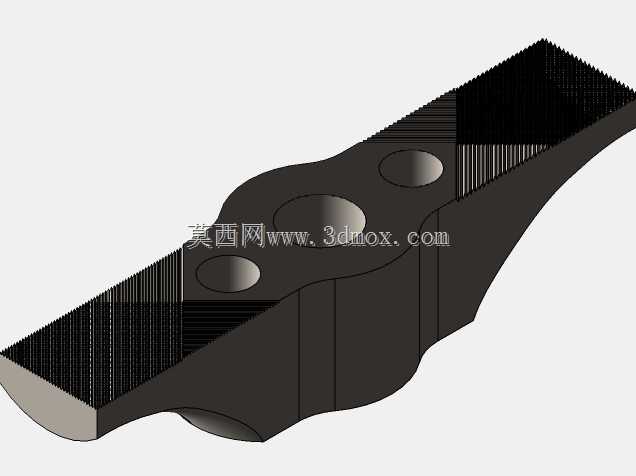

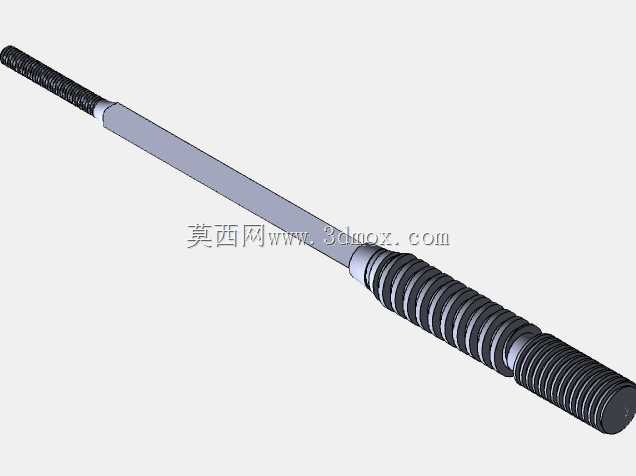

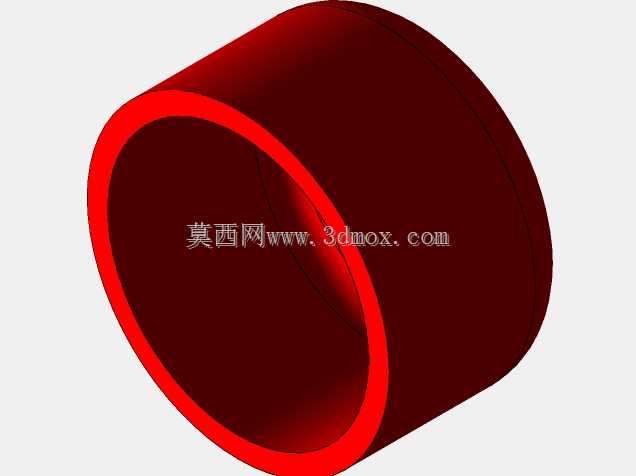

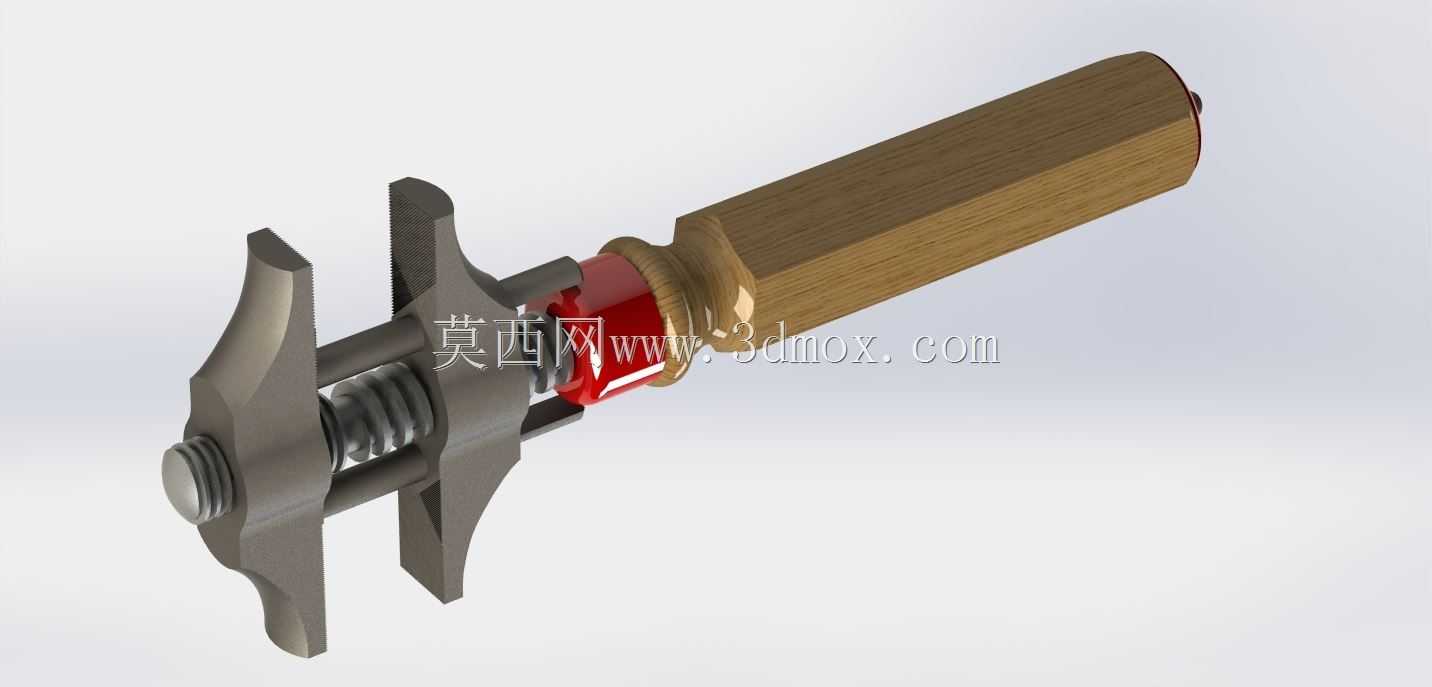

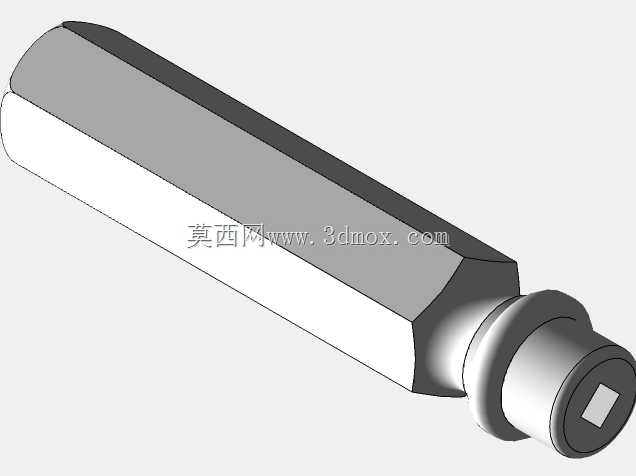

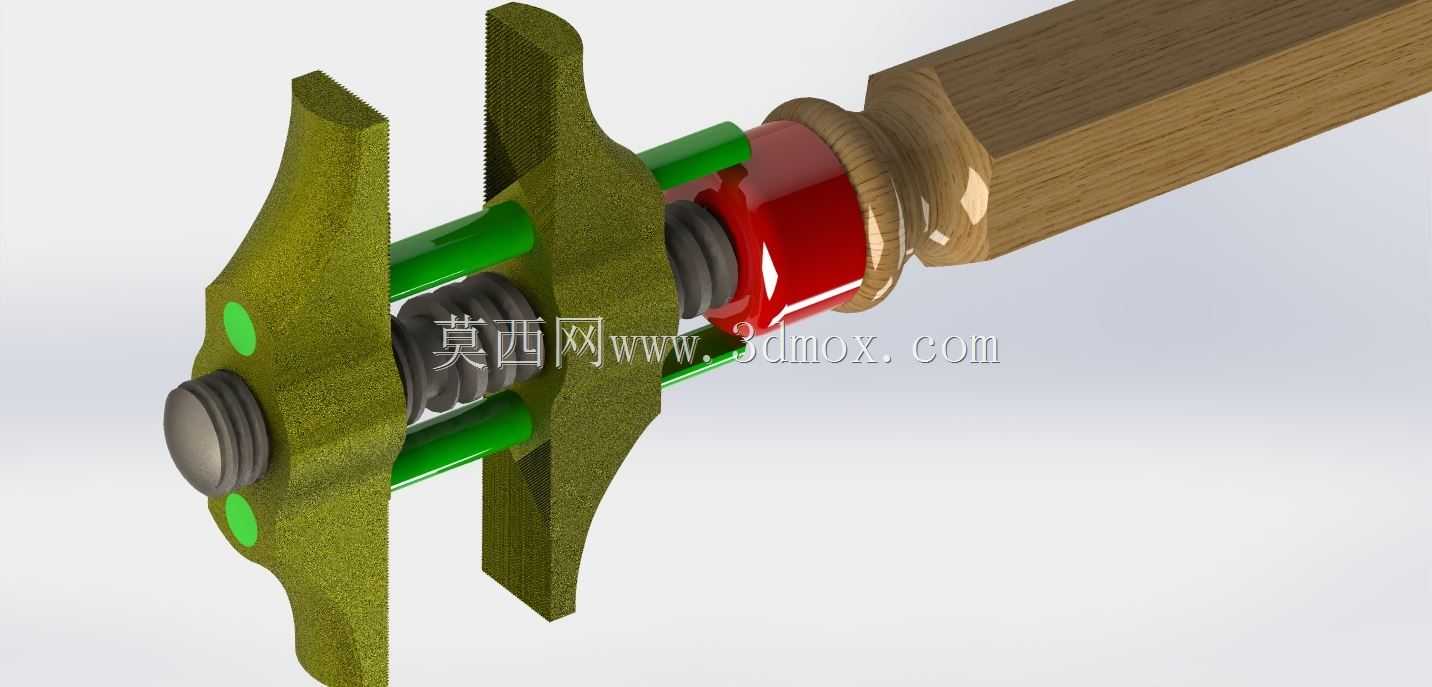

这款手持夹持工具主要面向木工精细加工场景设计，在木榫修型、小型木料拼接、雕刻作业固定等工序中，可替代传统普通手钳完成小范围精准夹持作业，避免普通钳口对软质木料表面造成压痕损伤。从结构设计逻辑来看，工具采用木质六棱柱握柄，握持段做了微收腰过渡处理，匹配手部握持时的自然弧度，长时间施力作业不易产生硌手疲劳，握柄与金属主体的衔接位置设置了红色缓冲衬圈，既可以缓冲夹持作业时的反向冲击力，也能避免金属部件边缘对木质握柄造成磕碰损伤。夹持执行端采用对称双爪结构，爪部内侧做了阶梯式防滑齿设计，针对不同厚度的木料可通过中部的螺旋弹簧配合调节螺杆调整开合范围，弹簧预紧力经过匹配设计，空载状态下钳口可保持自然张开状态，单手握持时只需施加较小的握力即可完成夹持锁紧，松开后钳口可自动复位，减少反复调整开合的操作步骤。从安装与使用边界来看，工具整体为一体化手持结构，无需额外配套安装基座，整体长度适配成人单手握持范围，钳口最大开合距离可覆盖常规小型木工零件的夹持需求，金属钳身部分采用一体铣削成型结构，各活动部件的配合间隙控制在0.02mm以内，避免夹持过程中出现钳口偏移、夹装错位的问题。在实际车间应用中，这类夹持工具除了木工场景外，也可用于小型五金零件的临时固定、线束压接辅助、小尺寸工件打磨时的手持固定，相比普通固定尺寸夹具，其可调结构可适配更多异形小零件的夹持需求，钳头部分的特殊造型可深入狭窄的作业空间完成夹持操作，解决普通夹具无法进入窄位作业的痛点。设计过程中针对木质握柄与金属主体的连接强度做了强化处理，连接位置采用嵌入式榫接配合横向销钉固定，可承受最大150N的夹持拉力，满足常规手工作业的施力需求，不会出现握柄脱落的问题。钳口的工作端面做了倒圆角处理，避免尖锐边角在作业过程中刮伤工件表面或者划伤操作人员，弹簧部件采用防锈镀层处理，长期在多木屑、多粉尘的木工车间环境下使用也不会出现卡顿、锈死的问题，整体结构无易损小零件，日常维护只需定期在螺杆配合位置涂抹少量润滑脂即可保持顺畅的调节手感。
