轨道移动式小型龙门起重吊运设备

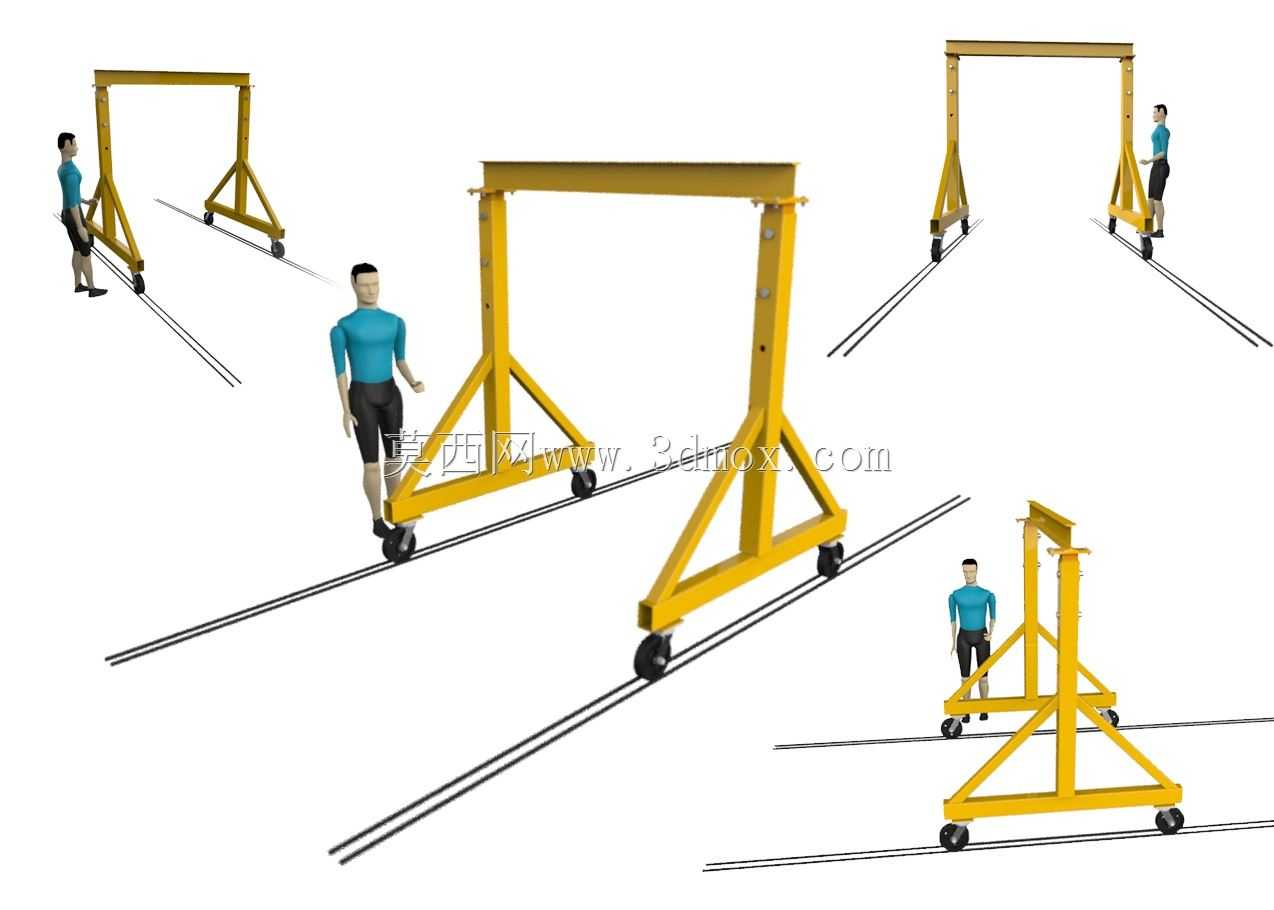

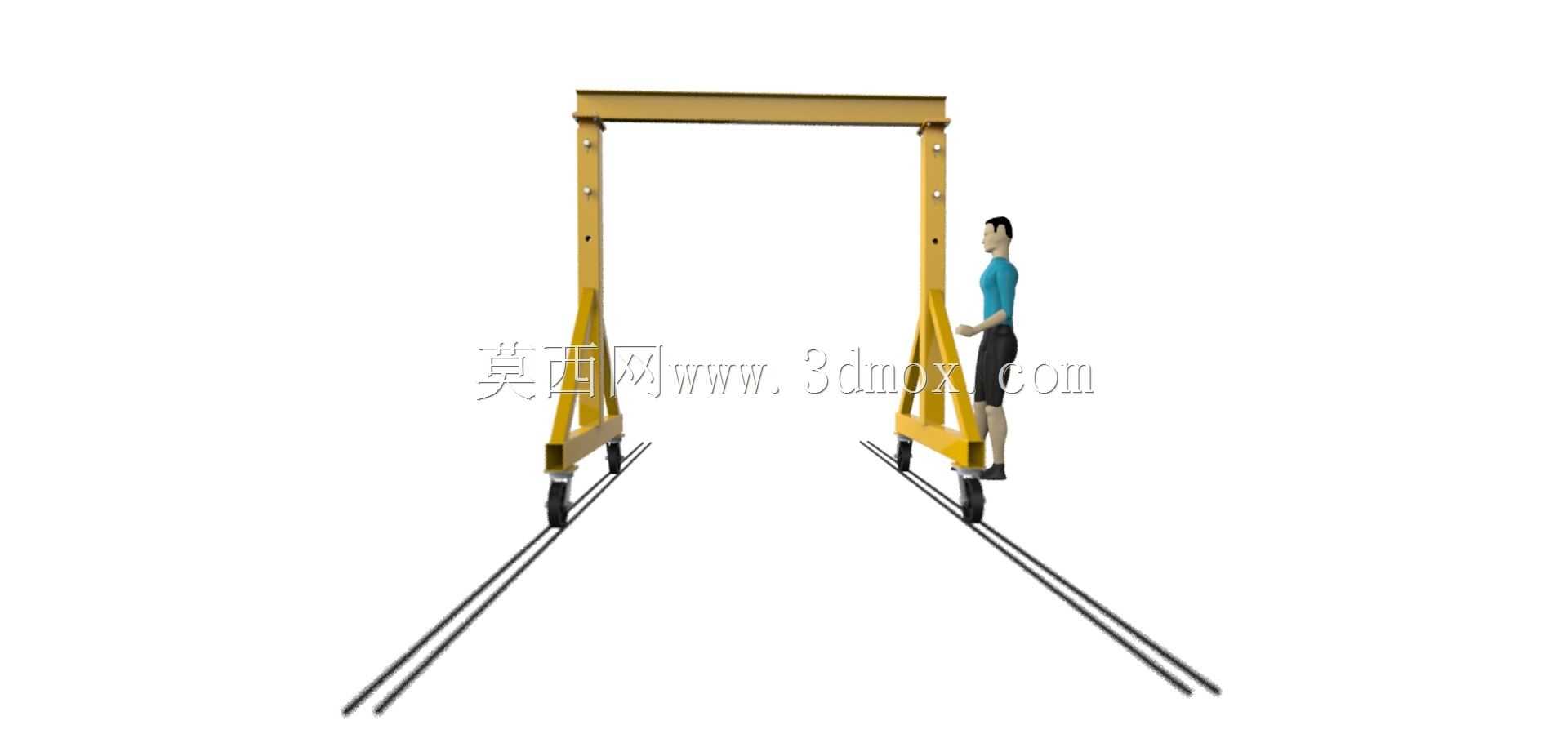

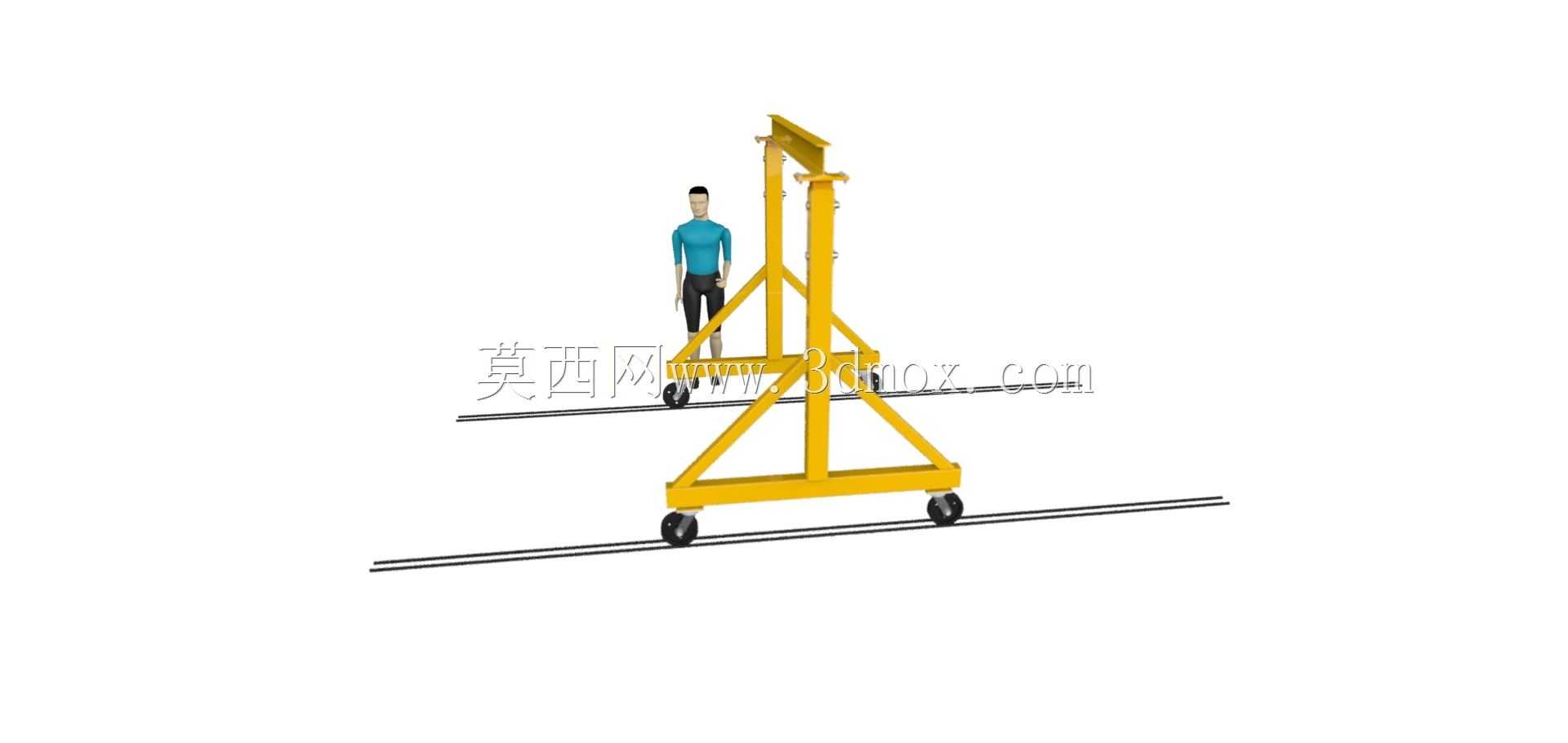

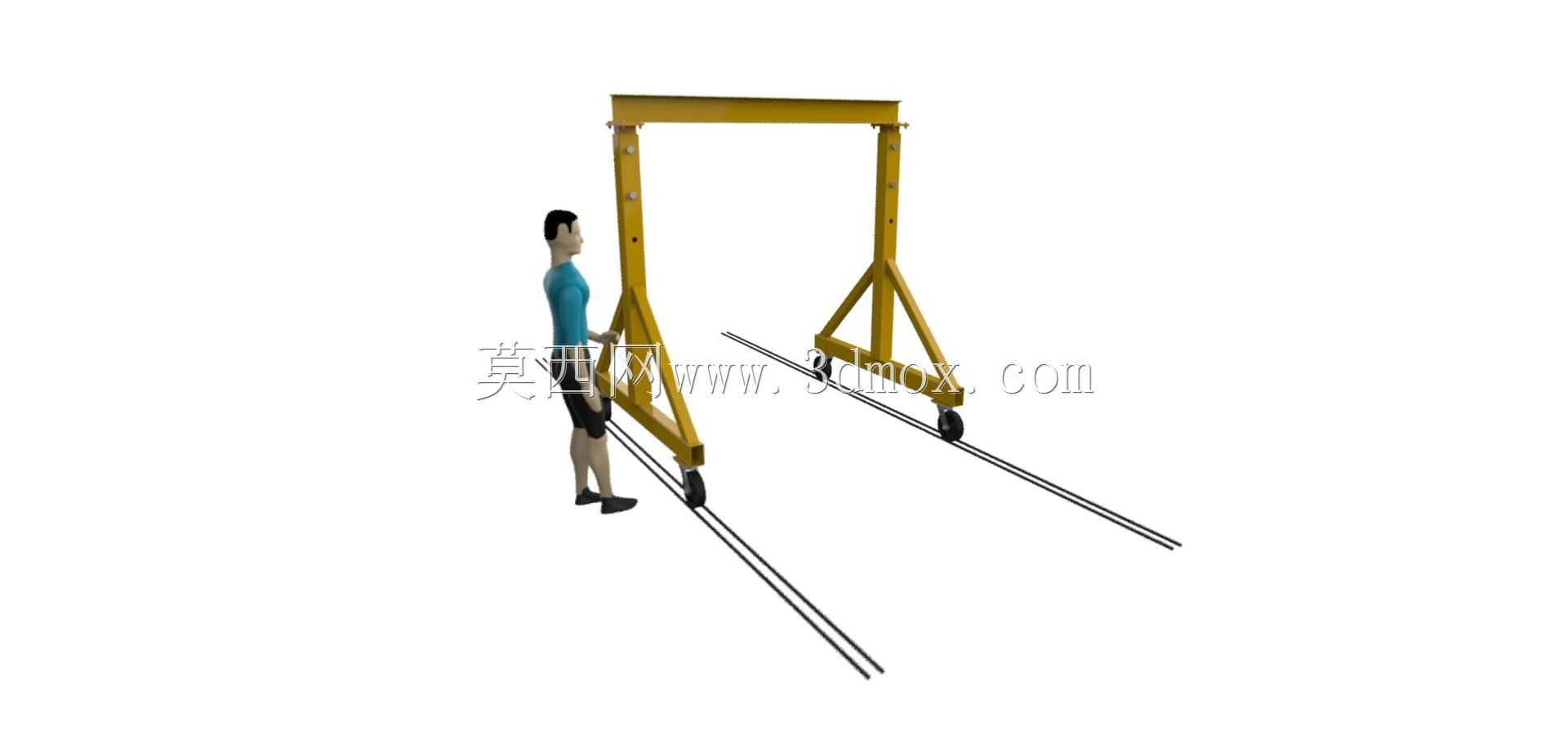

这款轨道走行式小型龙门吊架，主要面向车间内固定路径的重型工件周转场景设计，常见于机加工车间工序间物料转运、仓储库区重型货品的定点装卸、小型装配工位的工件上下料作业，相比固定式天车，它不需要搭建全厂范围的 overhead 轨道梁，仅需在作业路径铺设轻型地面轨道即可投入使用，前期投入成本低，安装调试周期短，适合中小型加工车间的局部起重需求。从结构设计来看，整体采用门型框架承载结构，两侧支腿采用三角斜撑加强构型，支腿与顶部横梁采用螺栓组刚性连接，既保证了整体框架的抗扭刚度，也方便拆解转运，在车间布局调整时可以快速拆卸移位。支腿底部配置的轨道走行轮带侧向导轮结构，能够卡在预设的轻型钢轨上，避免走行过程中脱轨，轮组内置轴承结构，人工推动即可实现整架沿轨道方向的平稳移动，不需要额外配置动力走行机构，适配1吨及以下额定载荷的轻载起重作业场景。设计过程中重点考量了作业边界的适配性，顶部横梁的净跨距参考常规机加工工件的最大轮廓尺寸设置，预留了足够的工件起吊避让空间，支腿的垂直高度按照常规车间作业人员的操作高度、以及常见机床工作台的高度差做匹配，起吊作业时工件底部距离地面的最低高度满足跨障搬运要求，不会在走行过程中剐蹭地面的工装、料箱。整体框架的型材选型经过刚度校核，在额定载荷下横梁的最大扰度控制在允许范围内，避免起吊过程中横梁出现过大形变影响作业安全。支腿的三角斜撑结构将横梁传递的垂直载荷分散到支腿底部的轮组支撑点，减少支腿根部的应力集中，延长结构件的疲劳使用寿命。不同于无轨万向轮式的移动龙门架，这款轨道式结构的走行路径固定，在定点重复吊运的作业场景下对位效率更高，操作人员不需要反复调整架体位置，只需要沿轨道推动即可精准到达上下料点位，尤其适合生产线旁的固定工序吊运作业，比如将毛坯件从轨道旁的料区吊运到机床工作台，加工完成后再吊运到下一道工序的工位，全程不需要额外的转运叉车配合，能够有效降低车间内的物流辅助成本。架体的所有连接节点均采用可拆卸的紧固件连接，没有焊接死的结构，出厂时可以拆分打包运输，到现场后只需要按照装配指引拧紧紧固件即可完成组装，不需要现场焊接作业，对安装场地的配套设施要求低。走行轮的轮缘做了淬火硬化处理，长期在轨道上滚动磨损量小，后期维护只需要定期加注润滑脂即可，运维成本极低。
