定柱式悬臂起重吊运设备结构设计

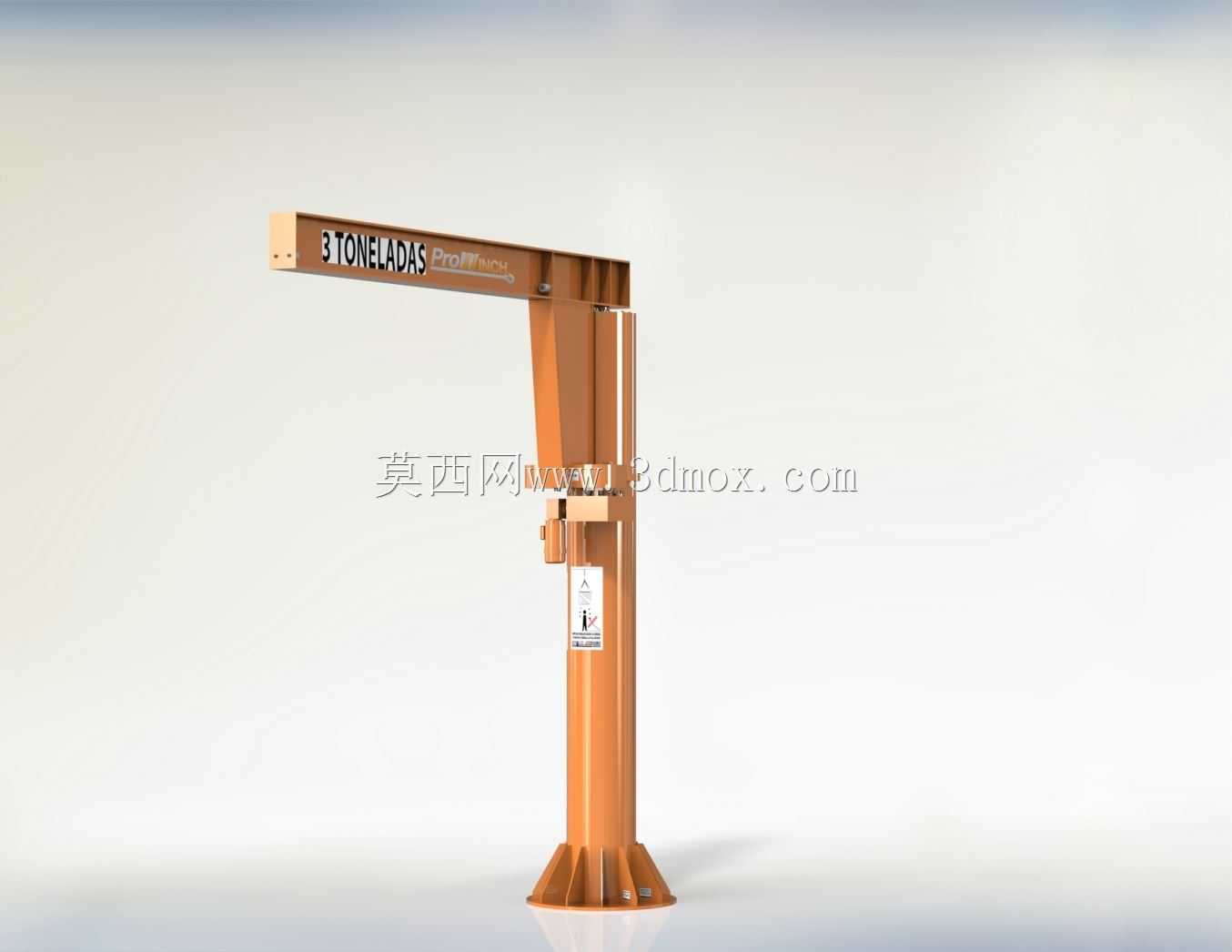

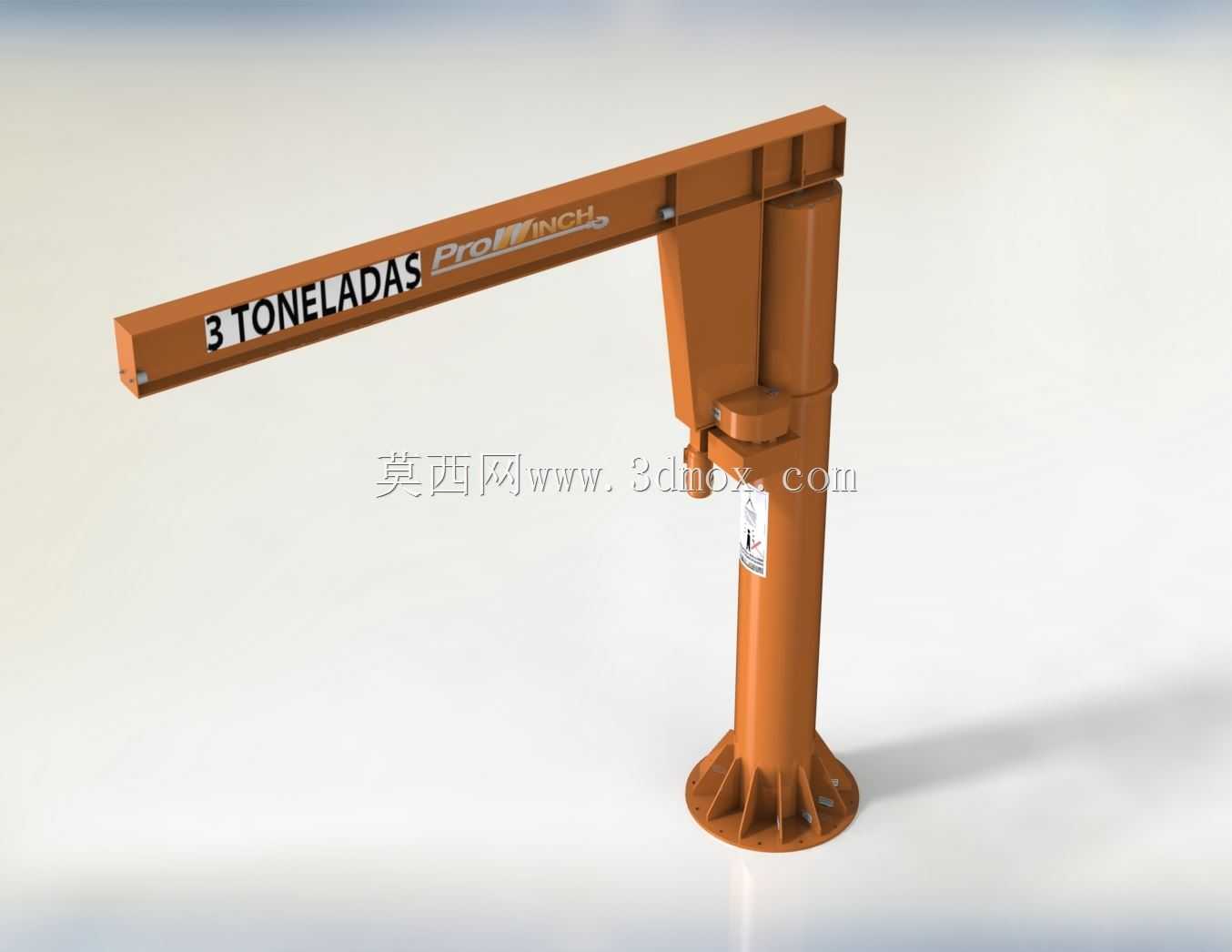

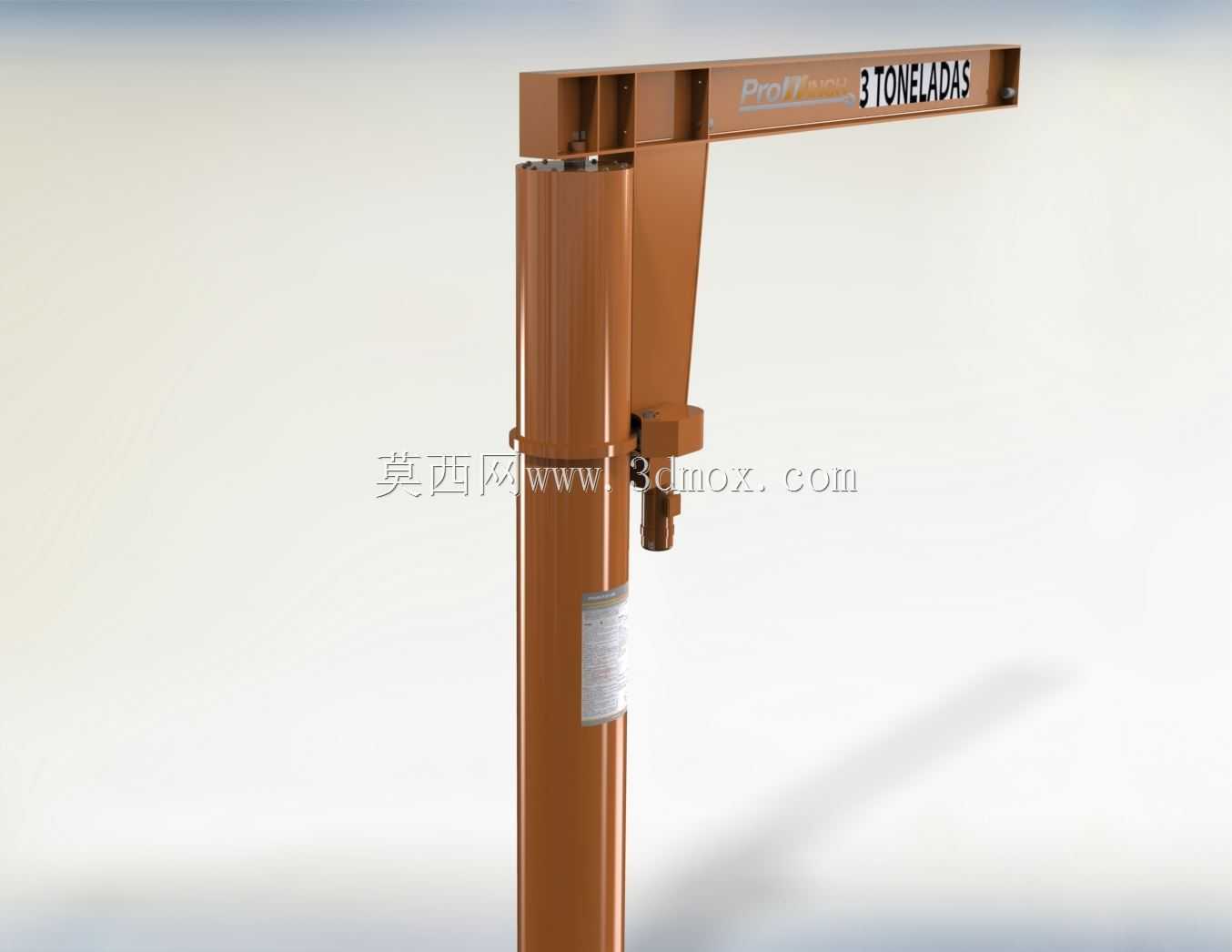

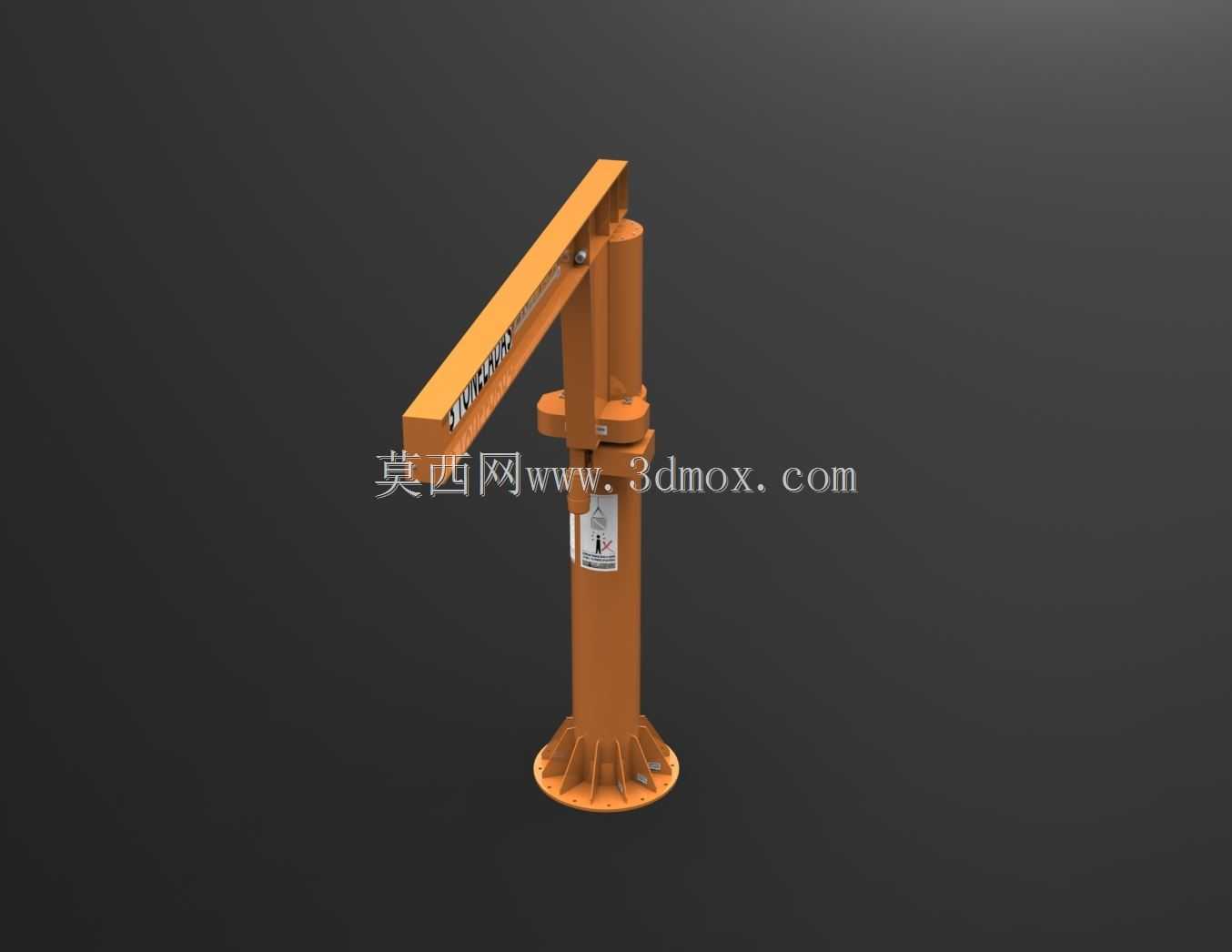

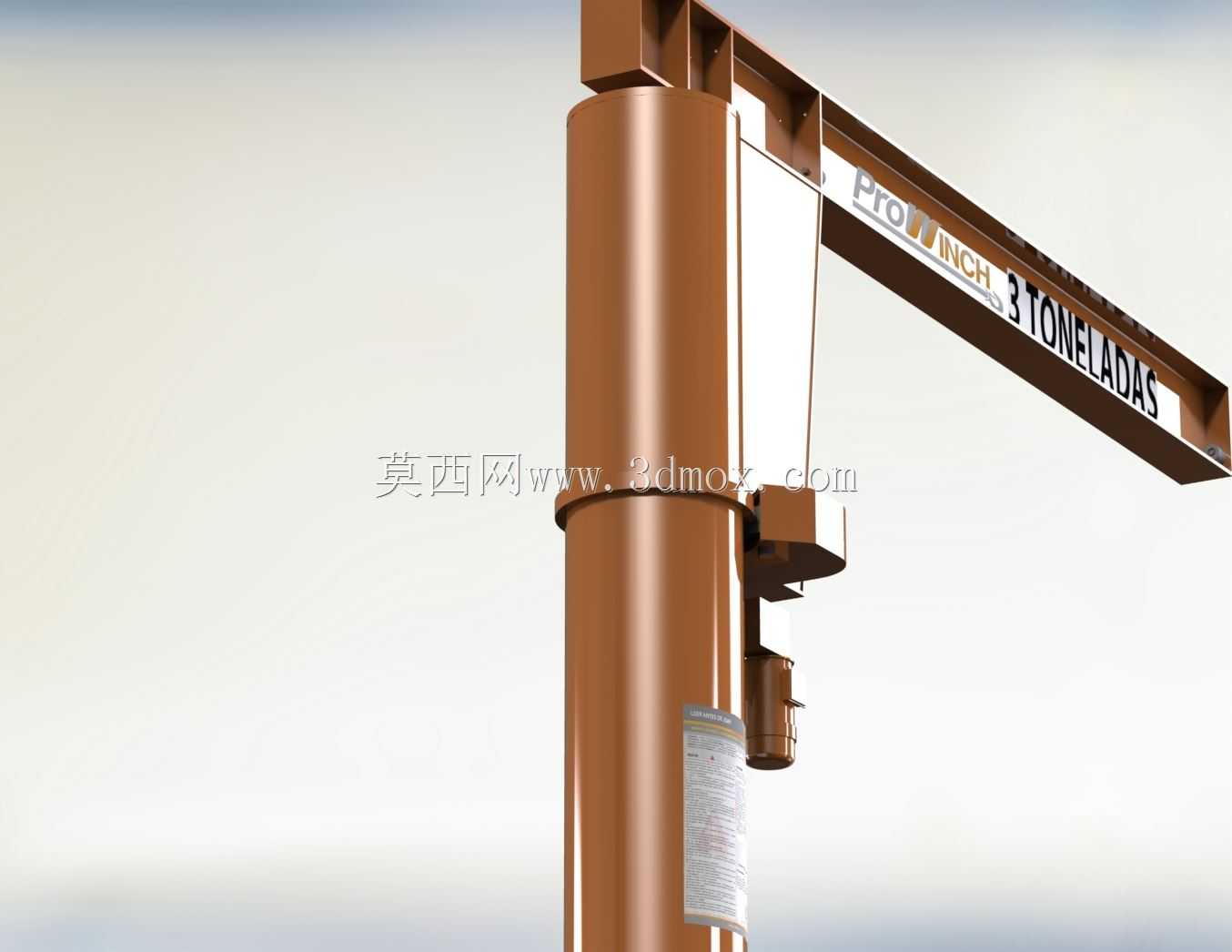

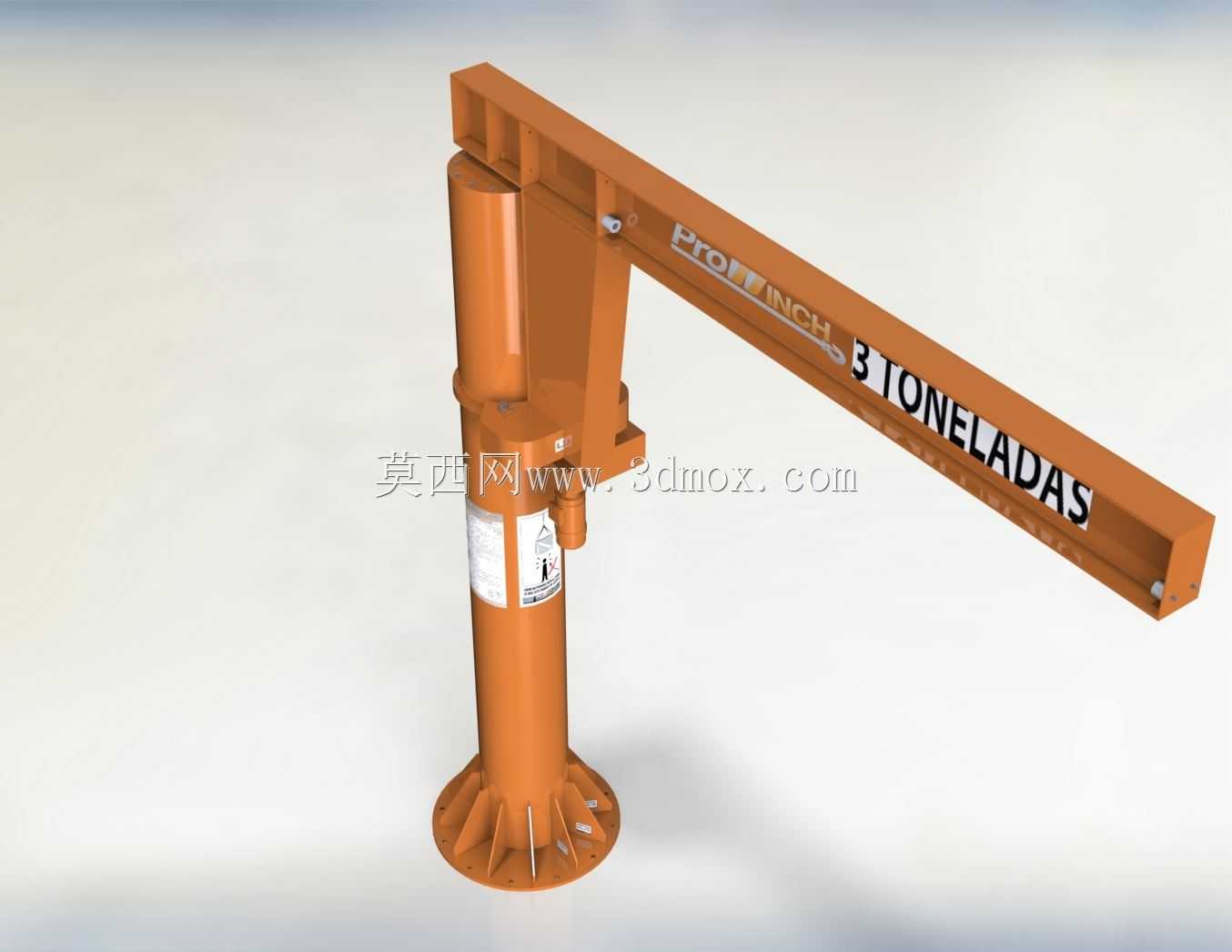

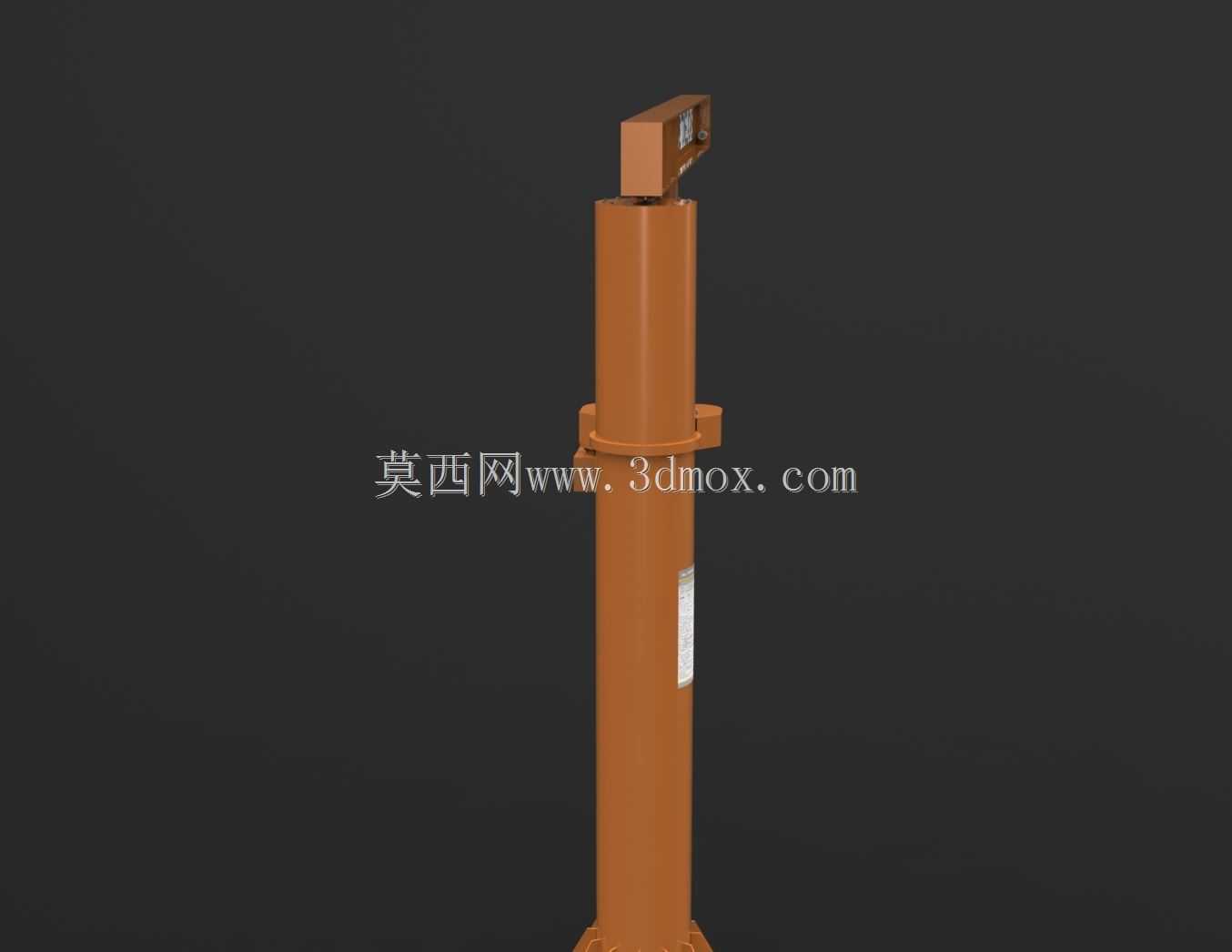

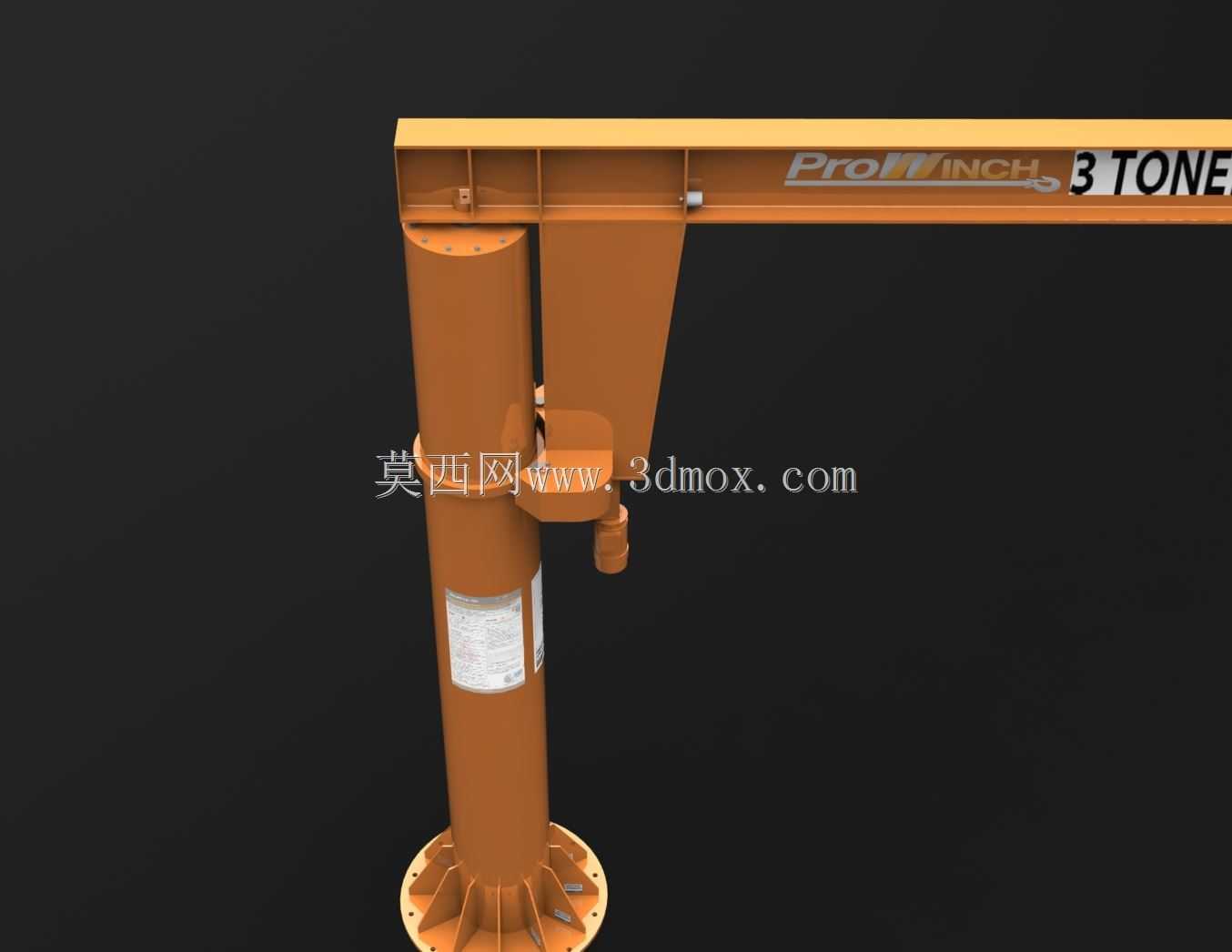

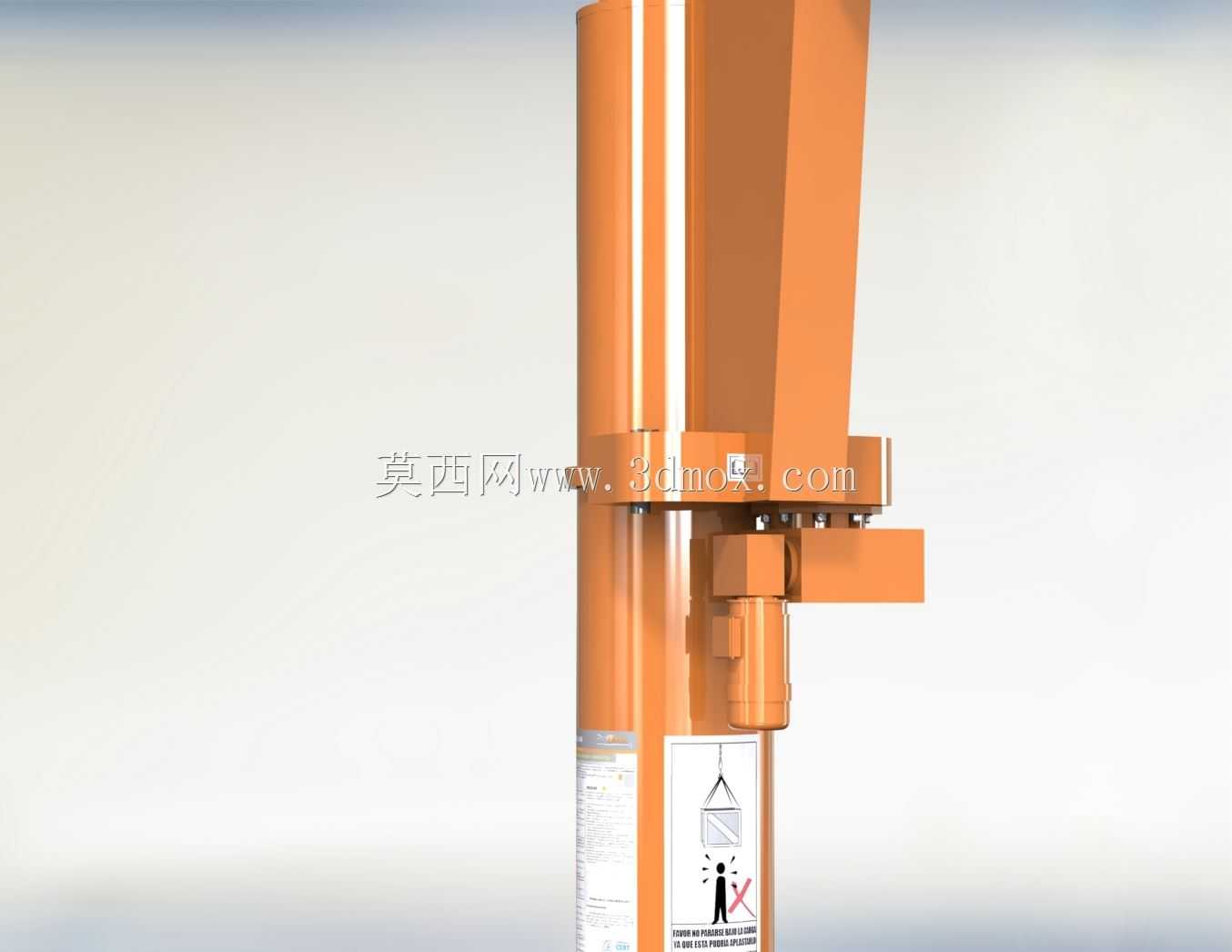

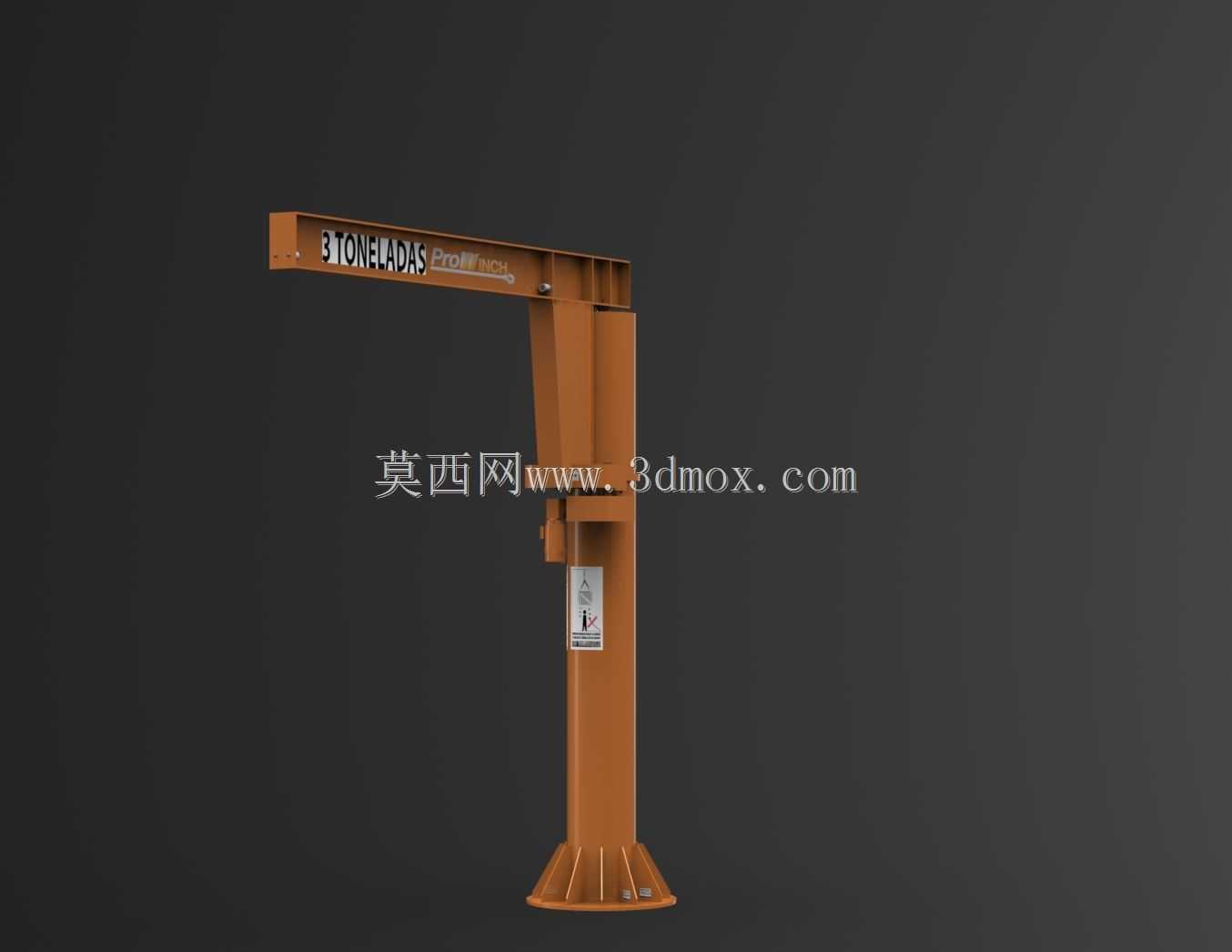

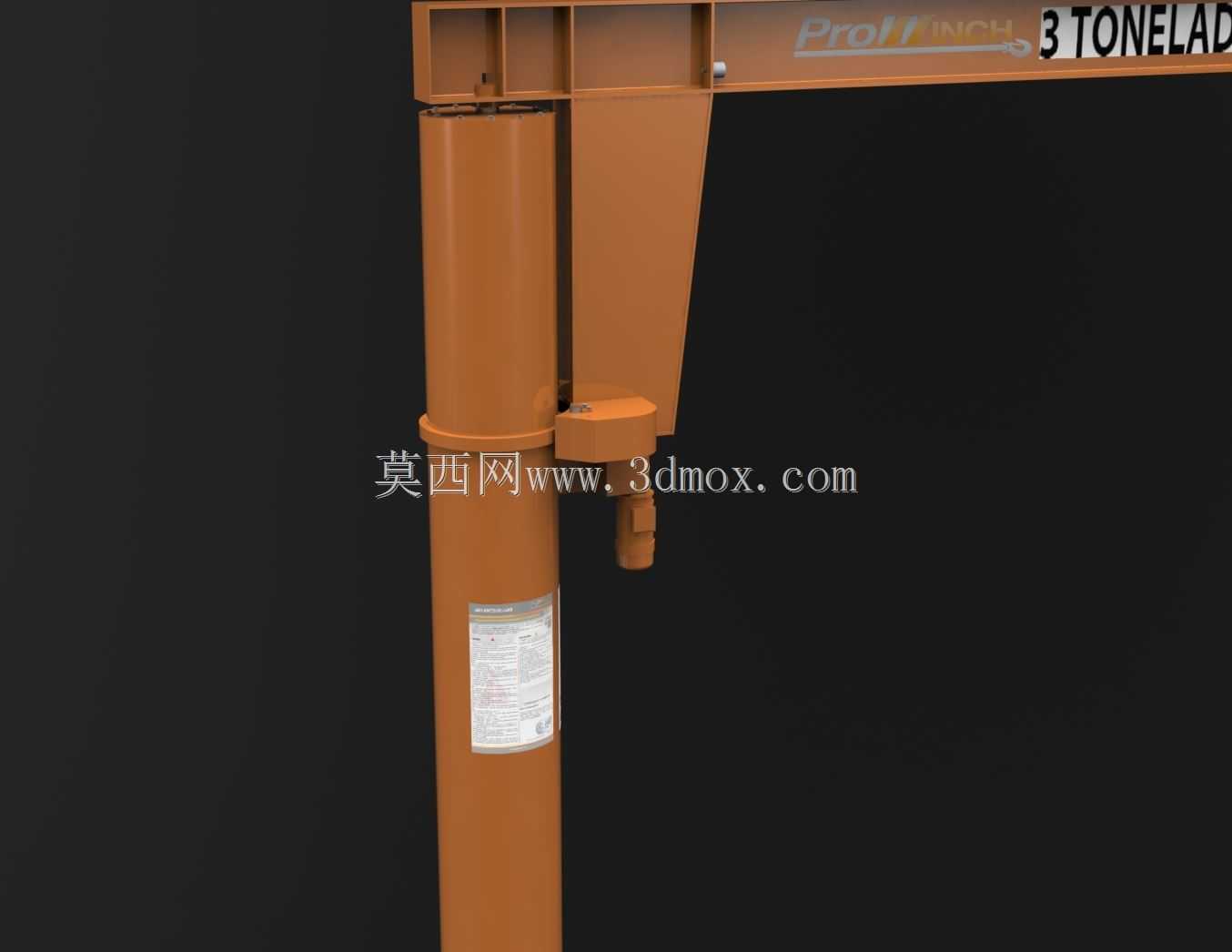

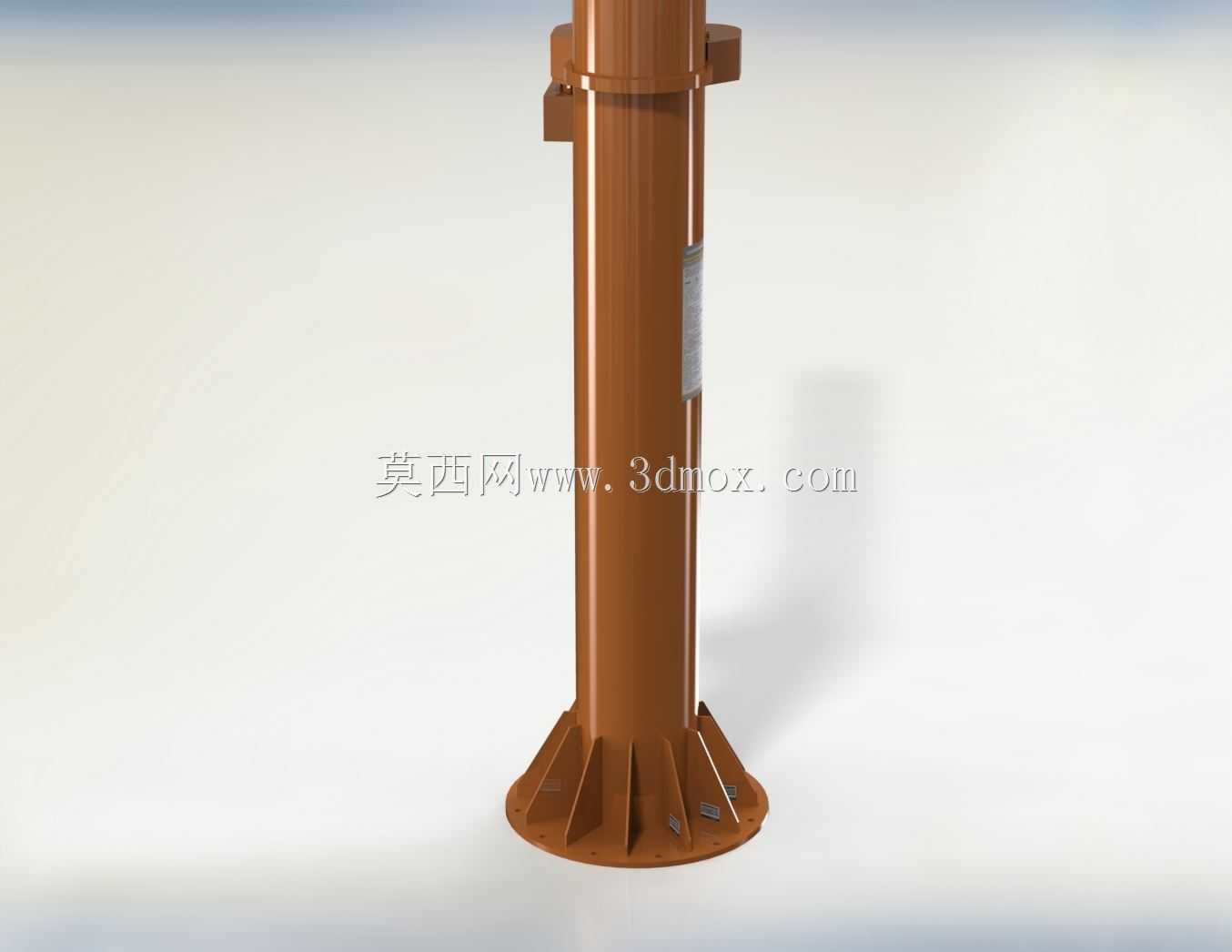

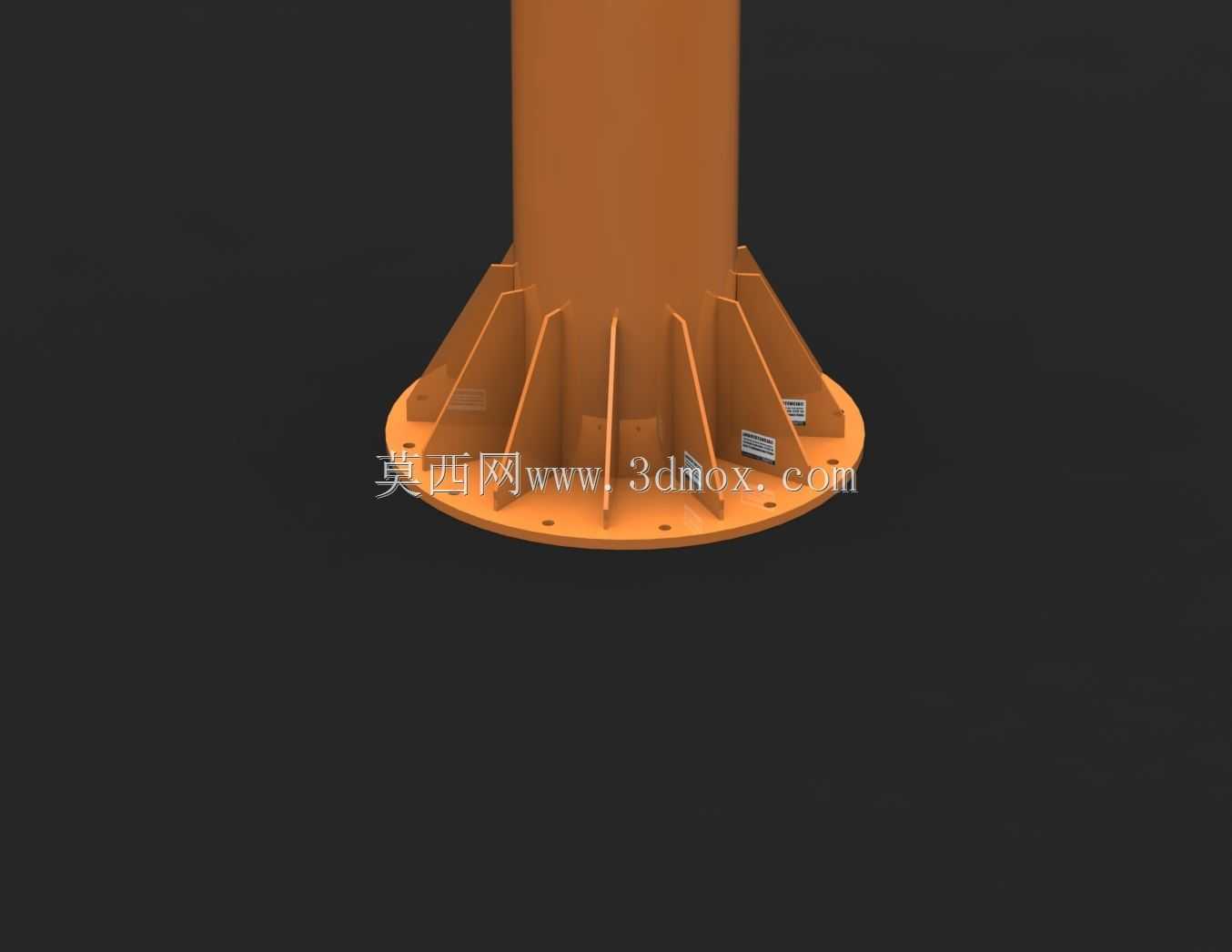

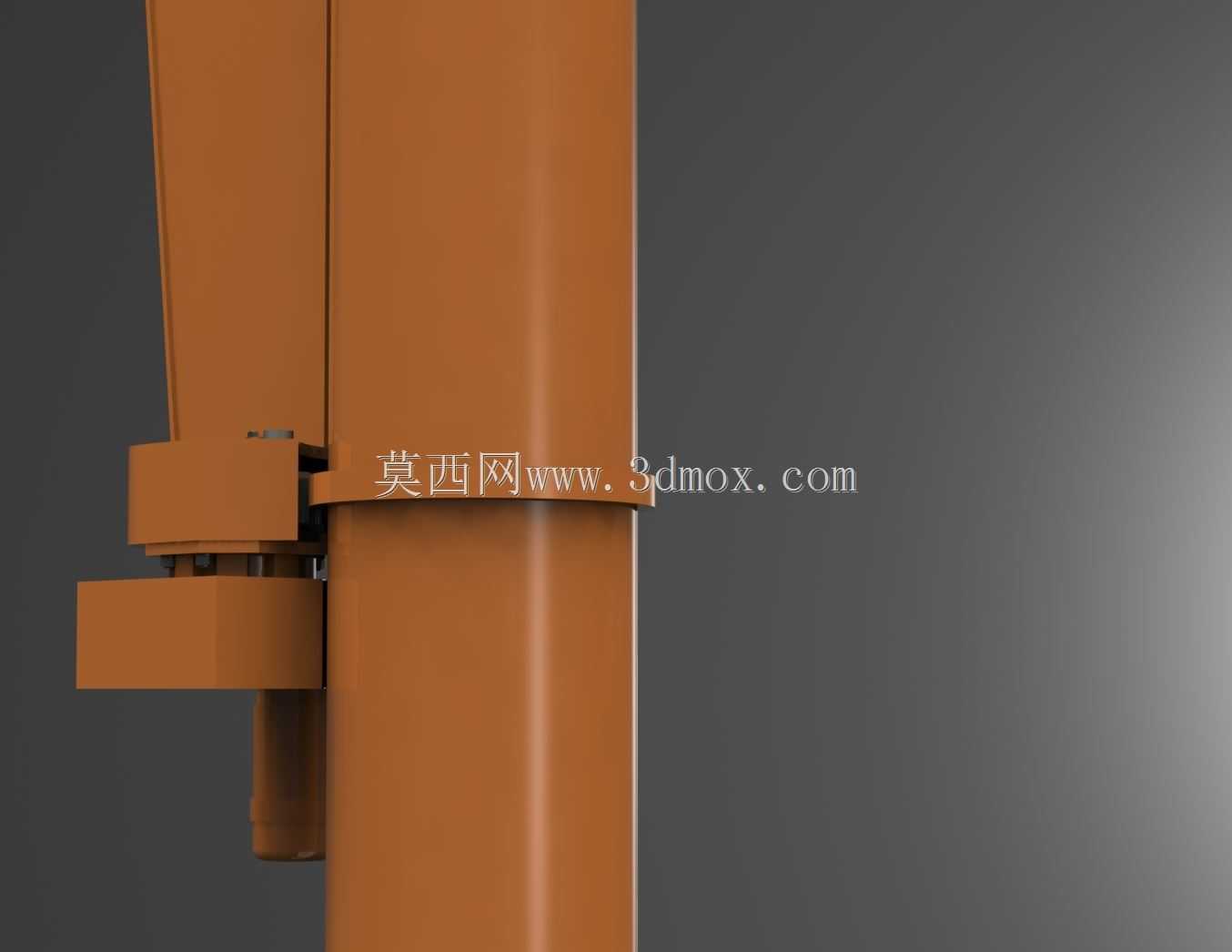

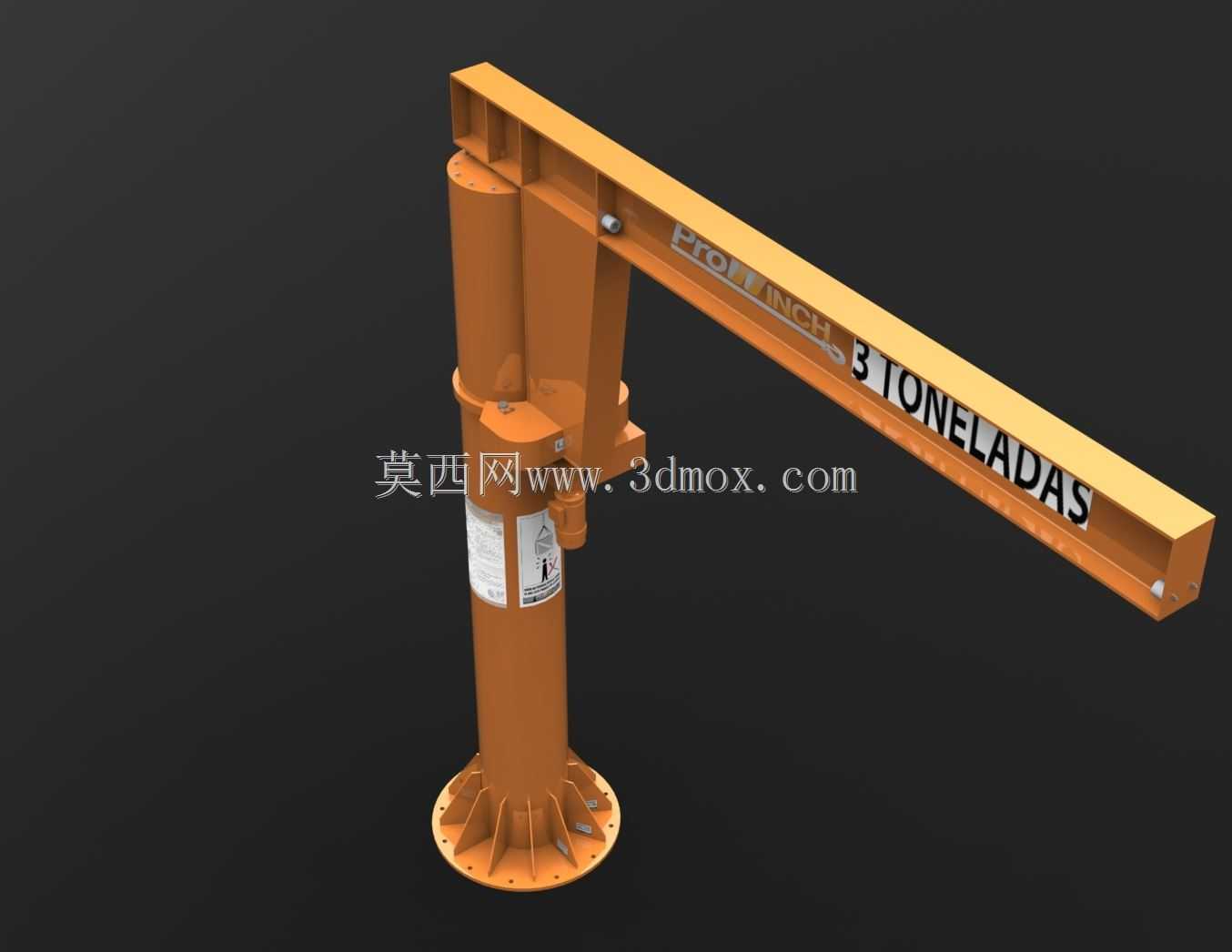

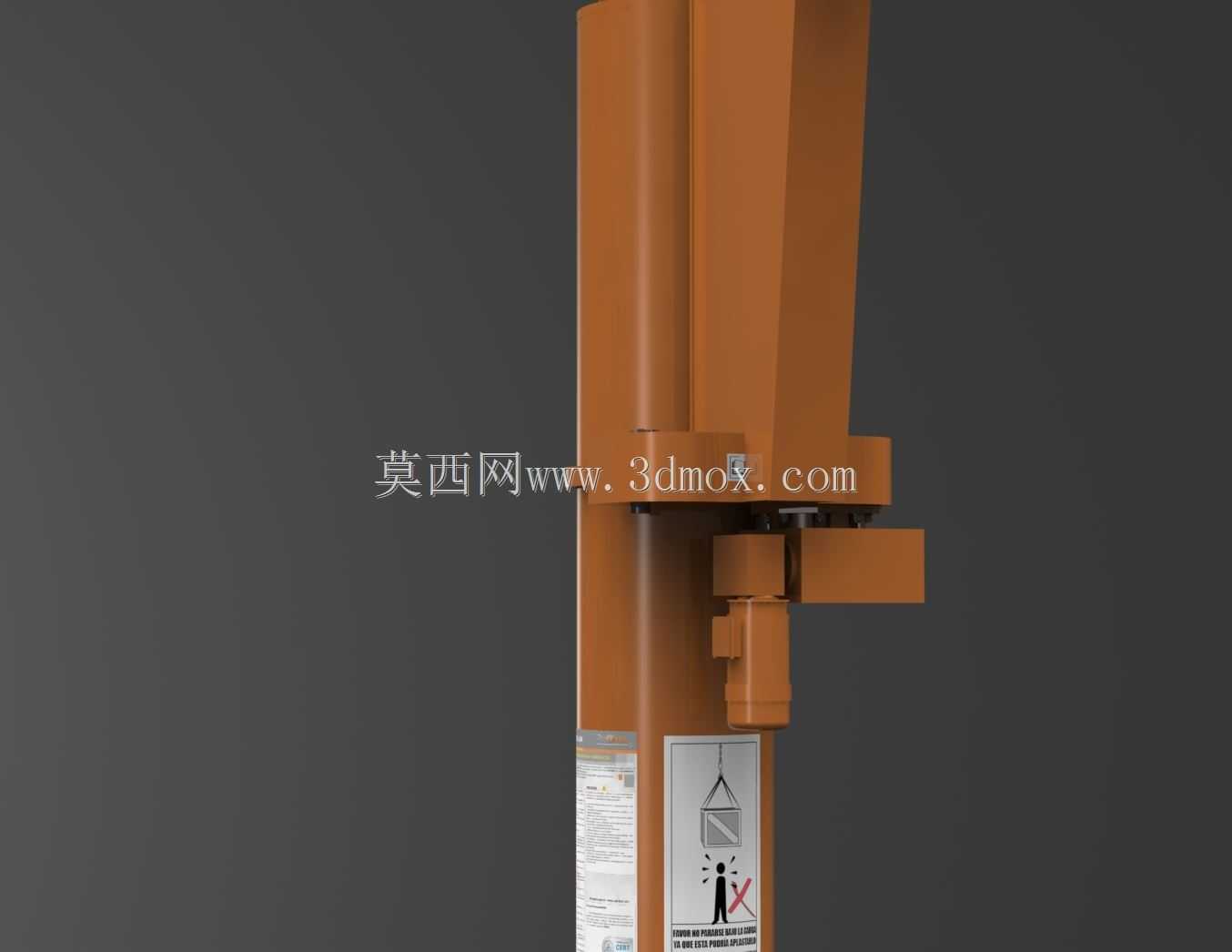

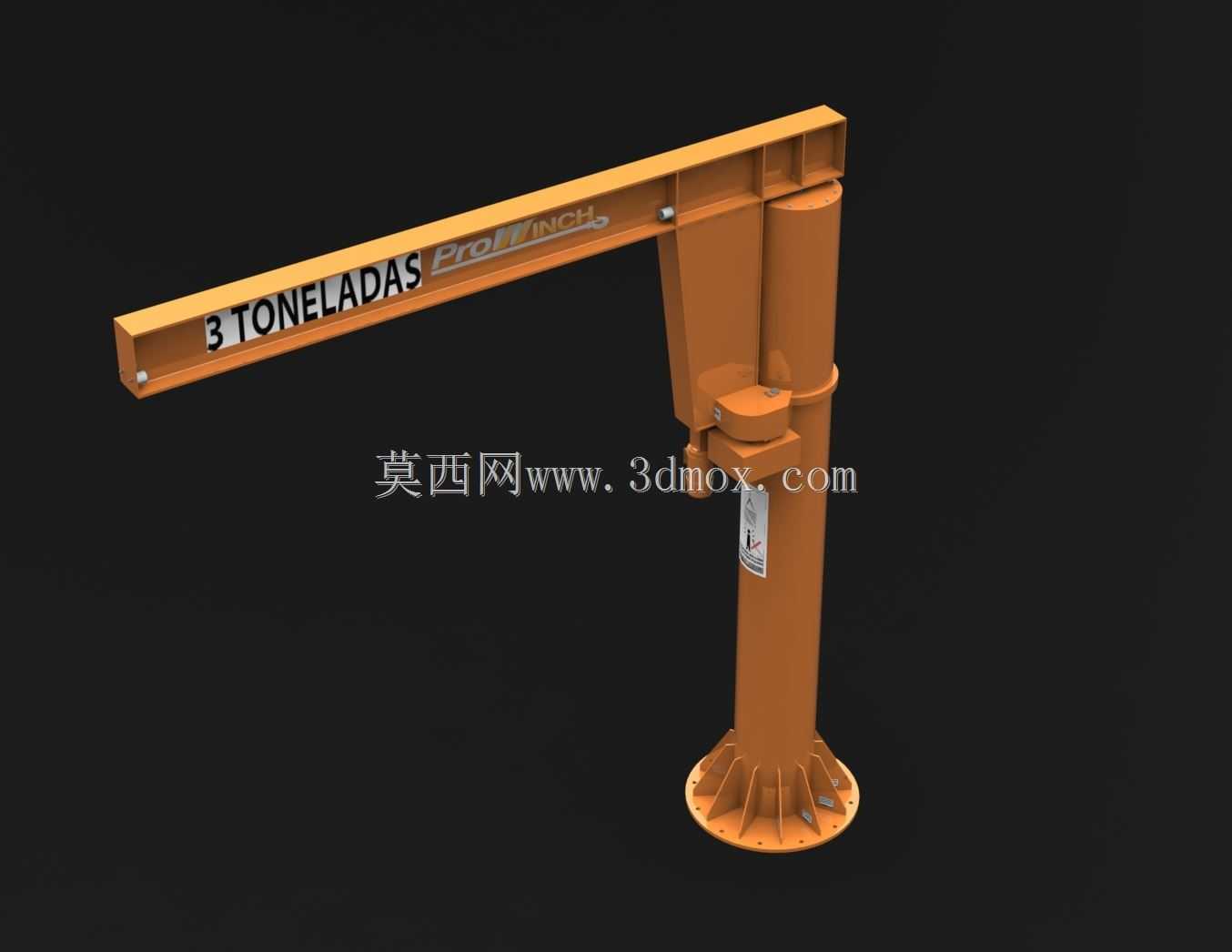

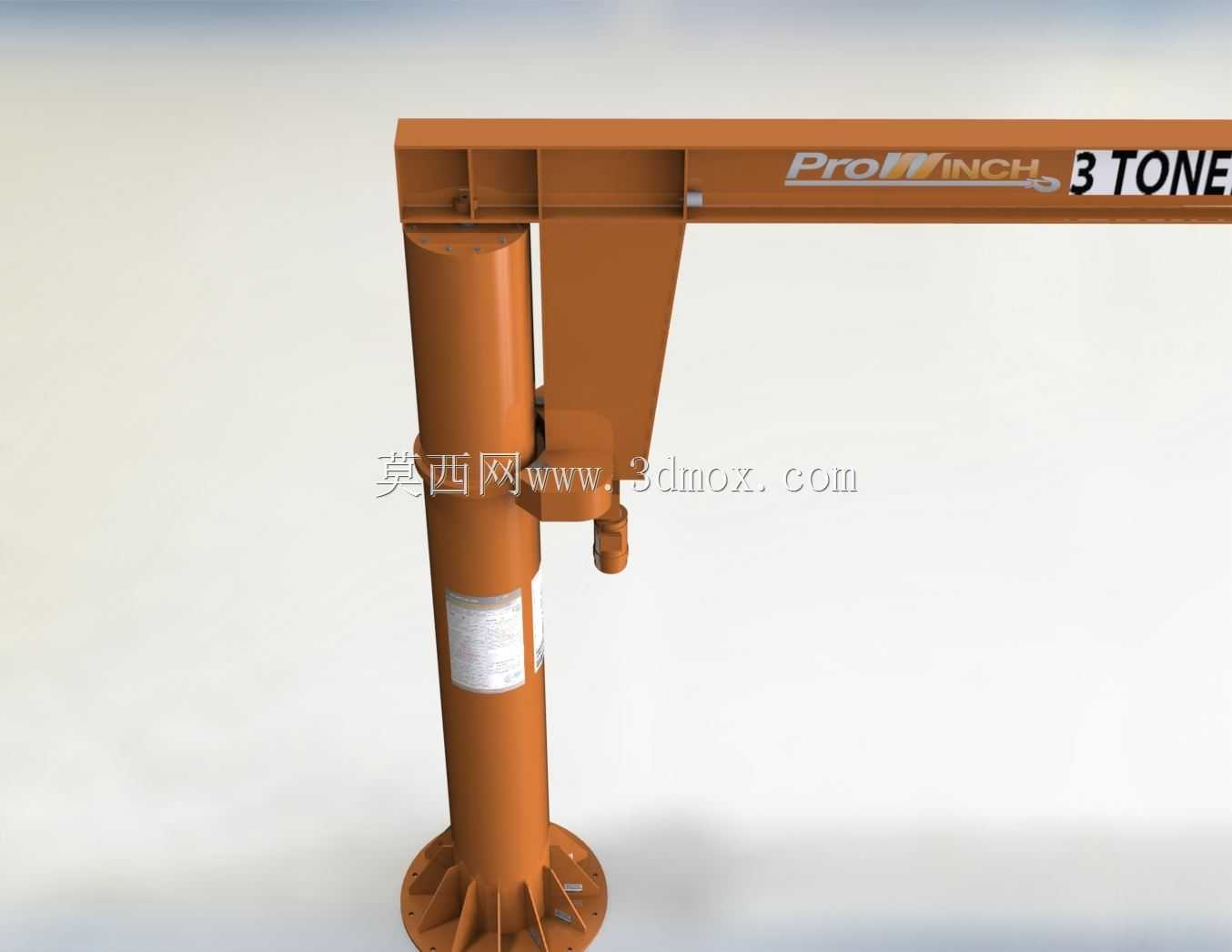

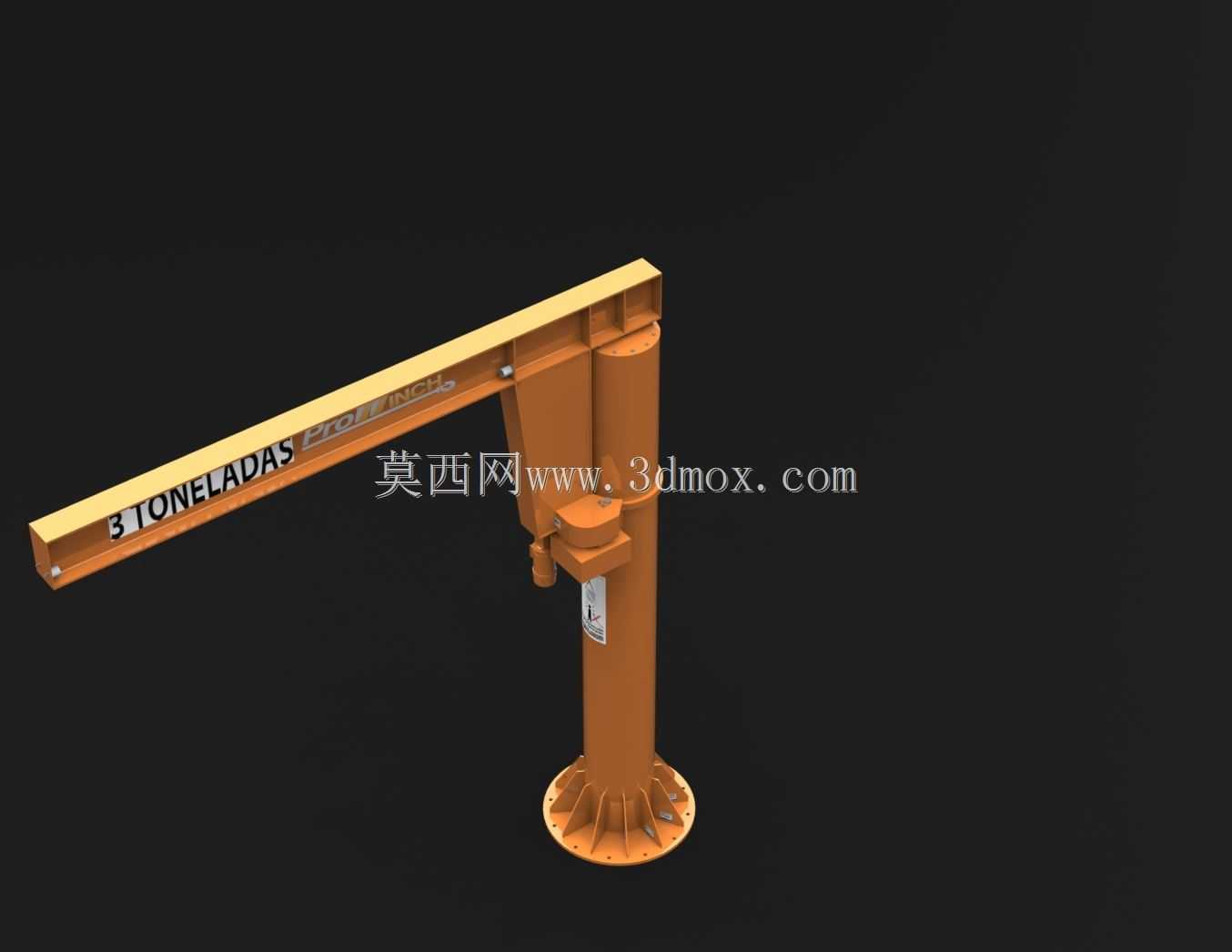

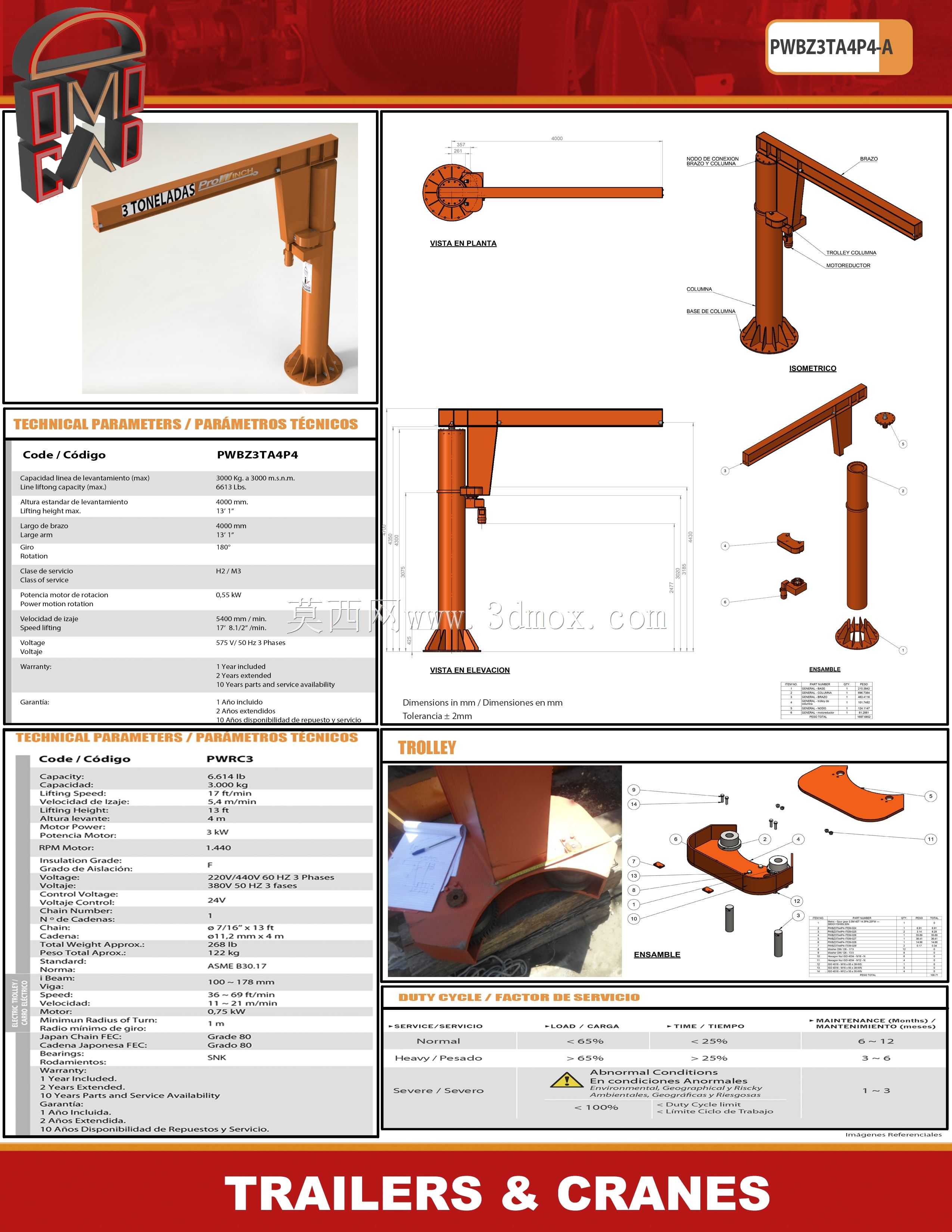

这款定柱式悬臂吊运设备，主要面向车间内部固定工位的短距离物料转运场景，常见于机加工工位的工件上下料、装配线旁的零部件周转、仓储区域的轻型货物堆垛作业，覆盖3吨额定载荷下的吊运需求，可适配4米作业半径、4米起升高度的工位边界，相比桥式起重机占用车间顶部空间更少，安装时不需要对厂房梁柱做大规模改造，仅需在混凝土地面做预埋地脚固定即可，适配多数中小型加工车间的工位布局。从结构设计逻辑来看，整体采用立柱加旋转悬臂的分体式焊合结构，立柱底部为带加强筋的法兰安装座，通过地脚螺栓与地面基础刚性连接，立柱主体采用厚壁无缝钢管焊合，内部可根据需要布置回转支承的润滑通道，悬臂段采用变截面箱型梁焊接结构，靠近立柱连接端的截面高度更大，向悬臂末端逐步收窄，在保证抗弯强度的前提下尽可能降低悬臂自重，减少回转时的转动惯量。悬臂上布置的水平运行小车，采用滚轮卡接在悬臂下翼缘的轨道面上，可沿悬臂长度方向手动或电动驱动移动，小车下方配套的起升机构可沿垂直方向完成吊重升降，整套回转机构可实现悬臂绕立柱轴线的360度旋转，作业覆盖范围为以立柱为中心、悬臂长度为半径的圆形区域，能覆盖工位周边所有物料堆放点位。设计过程中重点校核了立柱的压弯复合强度、悬臂梁的静挠度与动载变形量，在悬臂最远端承受额定载荷时，梁端下挠量控制在标准允许的范围内，避免吊运过程中出现吊重晃动量过大的问题；回转支承的选型匹配了额定载荷下的倾覆力矩，保证悬臂带载回转时无卡滞、无异响。安装边界方面，要求地面基础的混凝土强度等级不低于C30，预埋地脚螺栓的埋深需满足抗拔要求，立柱安装后的垂直度偏差需控制在千分之一以内，悬臂安装完成后需调整水平度，避免小车出现自行滑移的问题；悬臂下方的净空高度需匹配工位的起升需求，保证吊具在最高位置时不会与下方的设备、工装发生干涉。日常使用中，可根据工位的吊运频率选择手动回转、手动小车搭配电动葫芦，或是全电动驱动的配置，针对焊合结构的连接焊缝，需定期检查焊脚处是否存在疲劳裂纹，尤其是立柱与法兰座、悬臂与回转座的连接位置，保证长期带载作业的结构可靠性。
