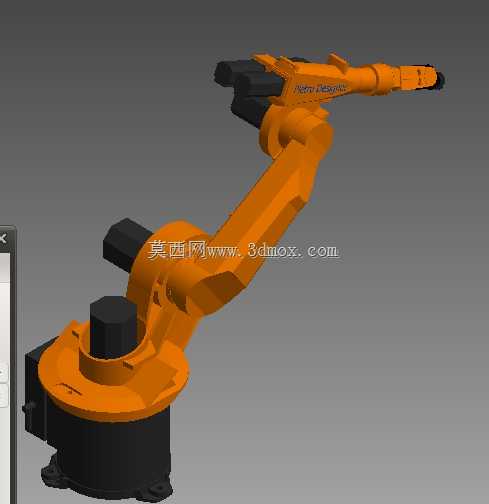

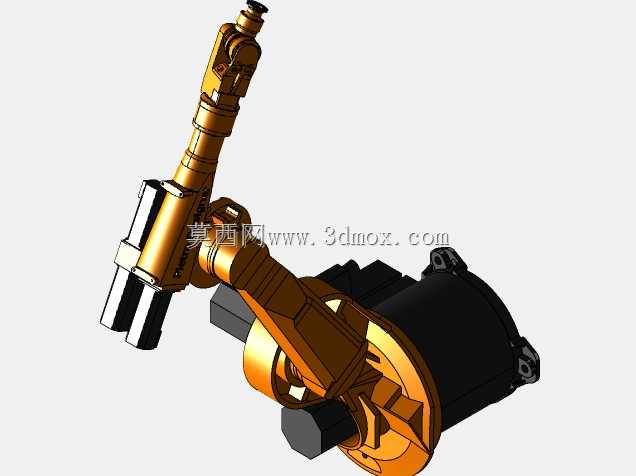

库卡KR6六轴工业机械臂结构设计

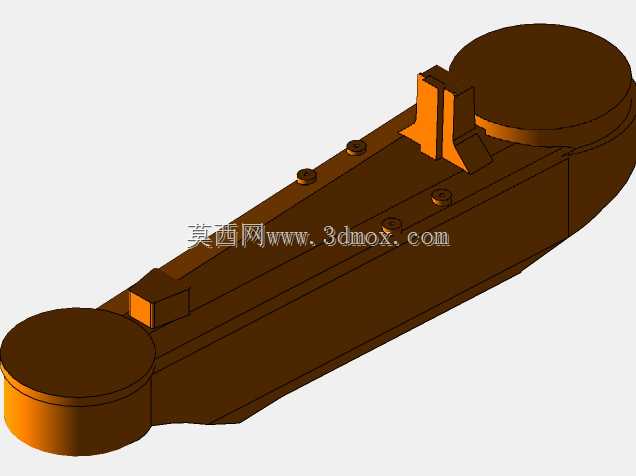

这款六轴关节型机械臂的设计，首先围绕中小负载工位的作业边界做了尺寸约束，底座安装孔位采用行业通用的圆形排布，适配多数自动化产线的预埋安装板，回转底座的直径控制在紧凑区间，不会占用过多工位周边的操作空间，大臂、小臂的长度比例经过反复校核，在保证1.6米左右作业半径覆盖范围的同时，将末端重复定位精度控制在±0.03mm区间，满足精密装配、上下料的精度要求。

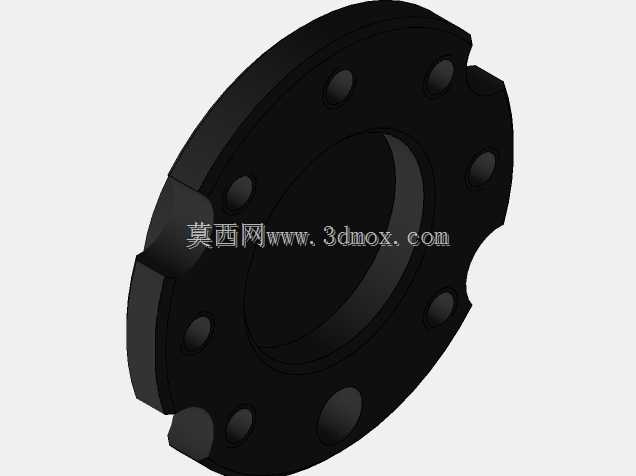

从实际应用场景来看，该机械臂可适配3C电子零部件搬运、汽车小部件焊接涂胶、注塑机取件、教学实训平台搭建等多类场景，关节处的走线采用内置式设计，避免外部拖链在高速回转时与周边工装发生剐蹭，末端法兰采用标准ISO接口，可快速更换夹爪、焊枪、吸盘等不同执行器，无需额外做转接板的二次设计。

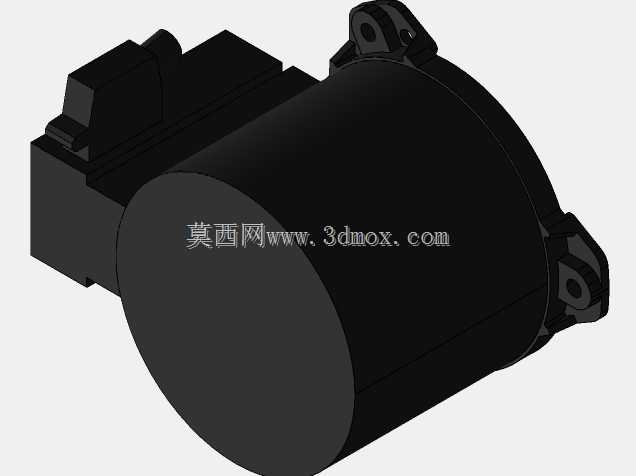

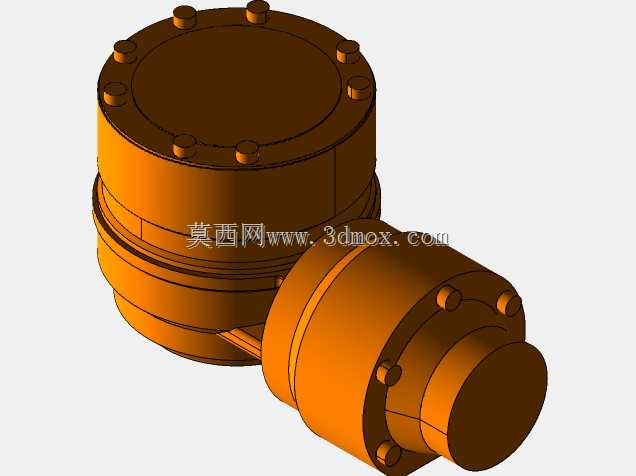

设计过程中，针对关节传动部分做了结构优化，一二轴承担整机大部分负载，采用大规格交叉滚子轴承支撑，回转部分的齿轮间隙做了预紧调整，减少高速启停时的传动回差，三四五六轴集中在小臂末端，将电机后置布置，平衡小臂前端的重量负载，降低关节电机的持续输出扭矩，提升长时间运行的稳定性。腕部的三个关节可实现任意角度姿态调整，在狭窄空间内作业时，可灵活绕过工装夹具的遮挡，到达指定作业点位，不会出现姿态死点。

安装边界方面，底座的高度预留了线缆走线空间，底部的穿线孔可对接产线地面的预埋线槽，整机的重心落在底座中心范围内，即使满负载以最高速度运行，底座的倾覆力矩也在安全阈值内，无需额外做地脚螺栓的加强固定，在移动工作站场景下也可快速部署。臂身的外壳采用流线型设计，减少积灰，日常维护时可快速拆卸侧盖板，检查内部传动带、线缆的磨损情况，关节处的密封结构可阻挡车间内的切削液、粉尘进入传动腔，适配机加工、焊接等多粉尘多油污的车间环境。

在结构细节上，各关节的限位块做了软硬双重限位，软件层面设置软限位角度，机械层面加装硬限位挡块，避免误操作时臂身撞击周边设备，电机与减速器的连接采用胀套结构，相比键连接可消除传动间隙，同时方便后期维护拆卸。小臂末端预留了气源、信号接口，可直接给末端执行器供气、传输控制信号，无需额外沿臂身走明线，整体外观整洁，也减少了管线磨损的风险。
