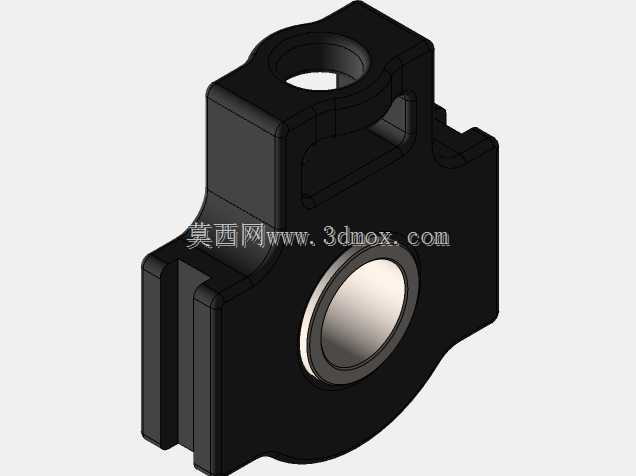

带滑块座外球面球轴承参数化结构

这类带滑块座的外球面轴承单元，在输送线张紧机构、皮带机尾部调节端、食品包装线的从动辊安装位、纺织机械的导辊支撑结构中应用极广，核心作用是在支撑旋转轴的同时，允许沿导轨方向做线性位移调整，以此补偿传动带、链条的长期磨损伸长量，维持传动系统的张紧度，避免打滑、跳齿等故障。从结构功能来看，滑块座本体采用铸造成型后做机加工，两侧的平行导向面可嵌入设备机架的滑槽内，顶部的螺纹孔用于安装调节螺杆，通过旋转螺杆即可带动整个轴承单元沿滑槽滑动，调整到位后通过侧边的锁紧螺栓将座体固定在机架上，无需额外加工复杂的安装定位面，现场调整效率远高于固定式轴承座。设计时优先遵循外球面轴承的安装配合逻辑，内置的轴承外圈为球面结构，与座体的凹球面配合可自动补偿轴的安装同轴度误差，允许轴有2-3度的偏摆量，降低对机架加工、轴系装配的精度要求，适配现场安装的误差冗余。建模过程采用方程驱动的参数化逻辑，将轴承内径、滑块座总宽度、导向面间距、安装孔中心距、中心高这些核心安装边界尺寸做参数关联，调整内径参数时，座体的整体轮廓、安装槽尺寸、球面配合直径会同步更新，无需逐个特征重画。外形尺寸上，滑块座的两侧导向面做了平行度公差约束，确保在座内滑动时无卡滞，中心高尺寸与同规格的固定式带座轴承保持互换性，可直接替换原有固定支撑结构升级为可调张紧结构；轴承内圈的顶丝孔位置、锁紧件的尺寸完全符合通用安装规范，现场装配时可直接使用标准件完成轴的锁紧固定。需要注意的是，这类滑块座轴承的安装滑槽长度需要预留足够的调节行程，通常为传动带中心距的2%-3%，避免长期运行后调节量不足；座体与滑槽的配合间隙控制在0.1-0.2mm之间，间隙过大会导致支撑刚性不足，间隙过小则会出现调节卡滞。参数化模型的核心价值在于，针对不同轴径、不同安装空间的选型需求，可快速生成对应规格的三维结构，直接导入装配体做干涉检查、安装模拟，无需从零开始建模，大幅缩短输送类设备、可调辊系结构的设计周期，同时所有关联尺寸均符合通用安装规范，生成的模型可直接用于工程图导出、加工件的尺寸标注参考。
