手动心轴压装台式压力机结构

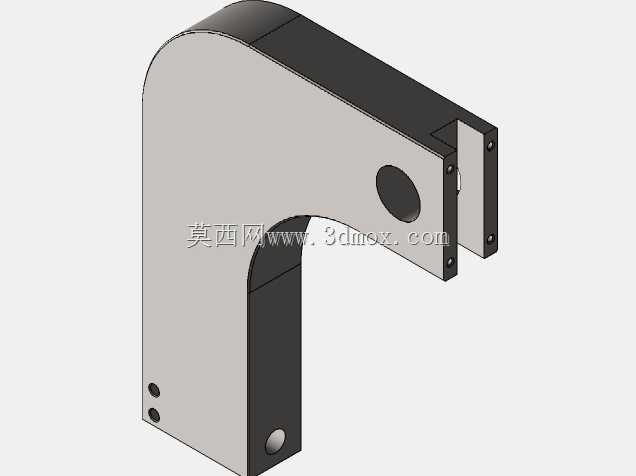

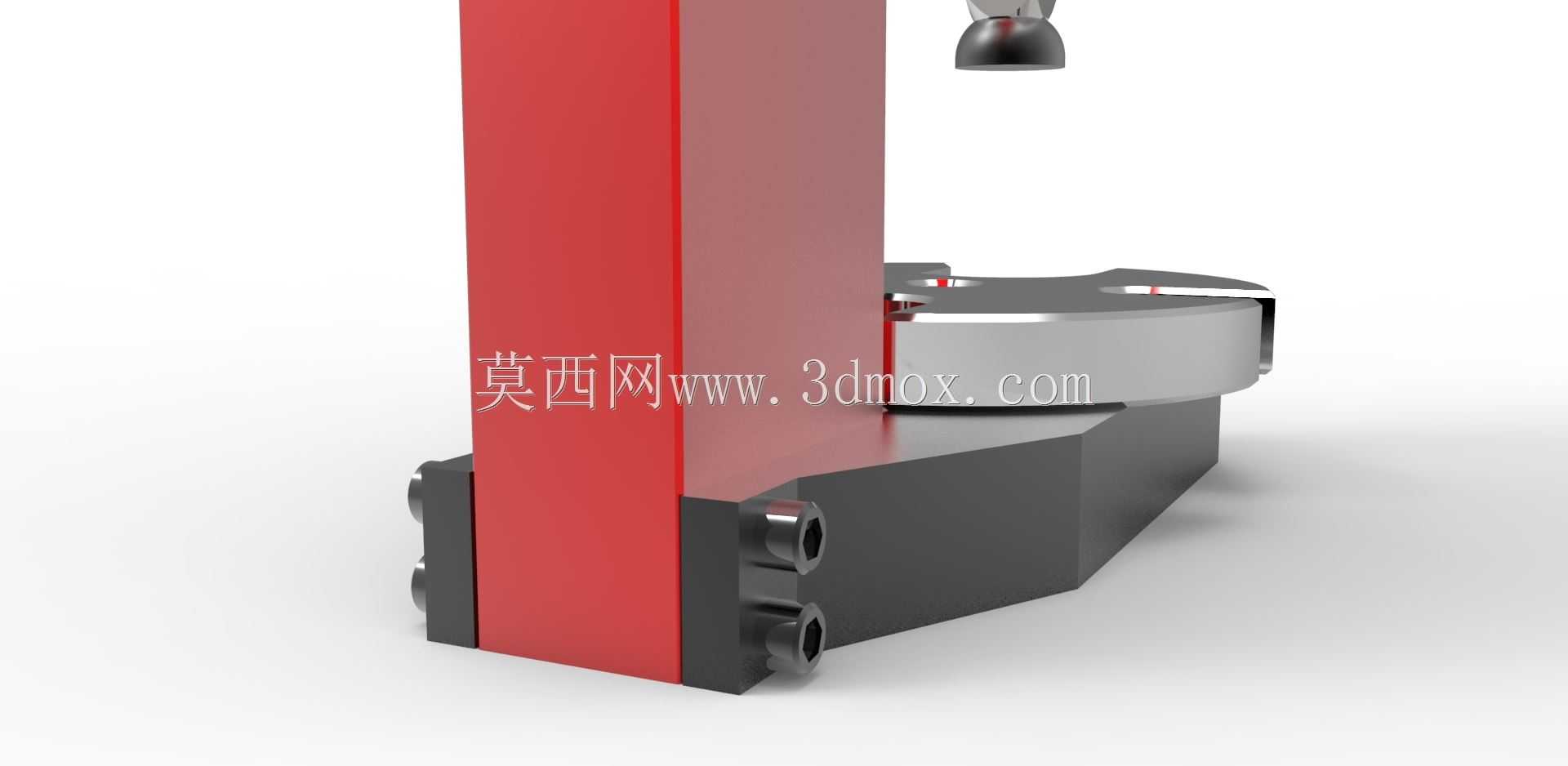

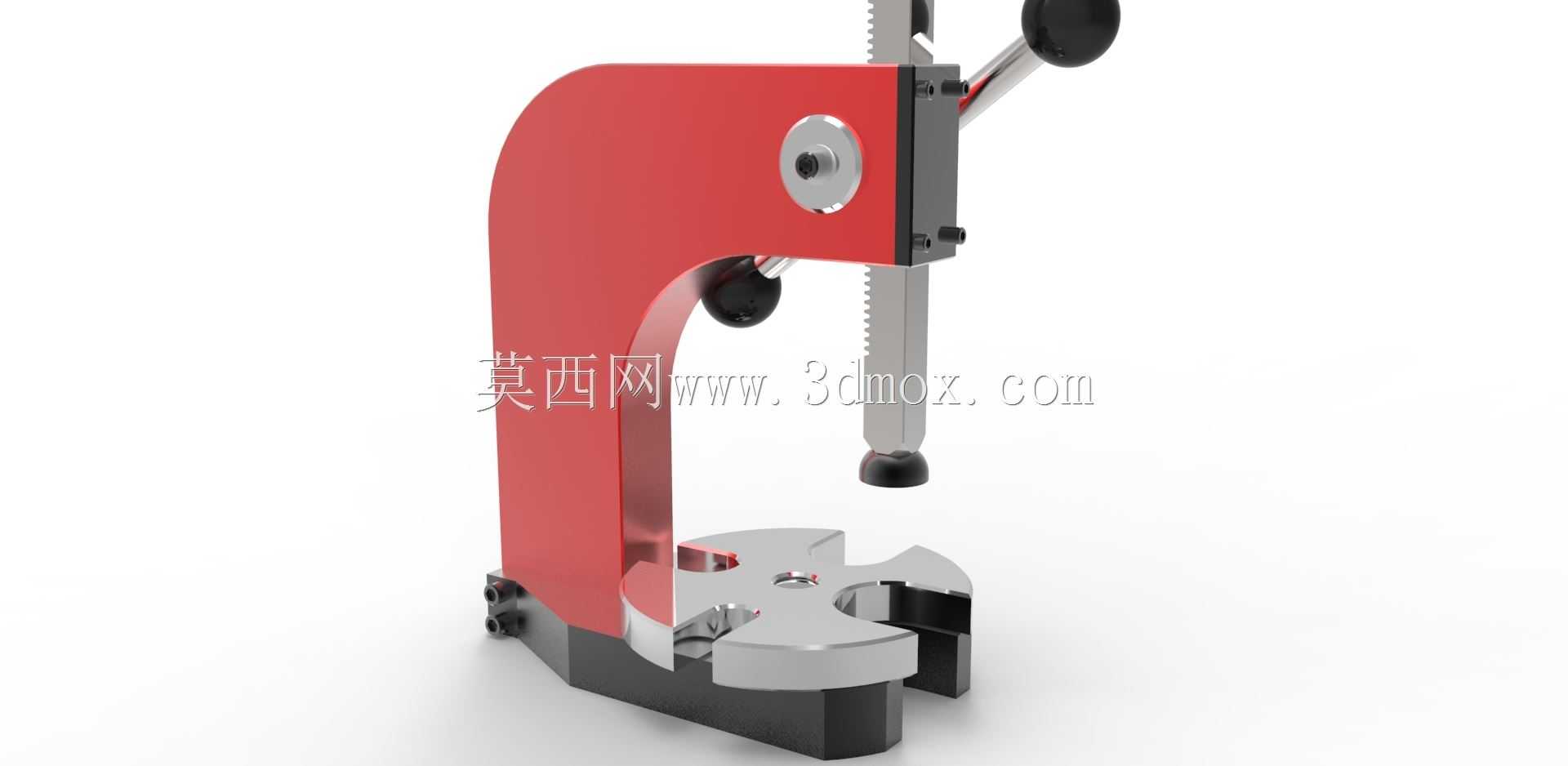

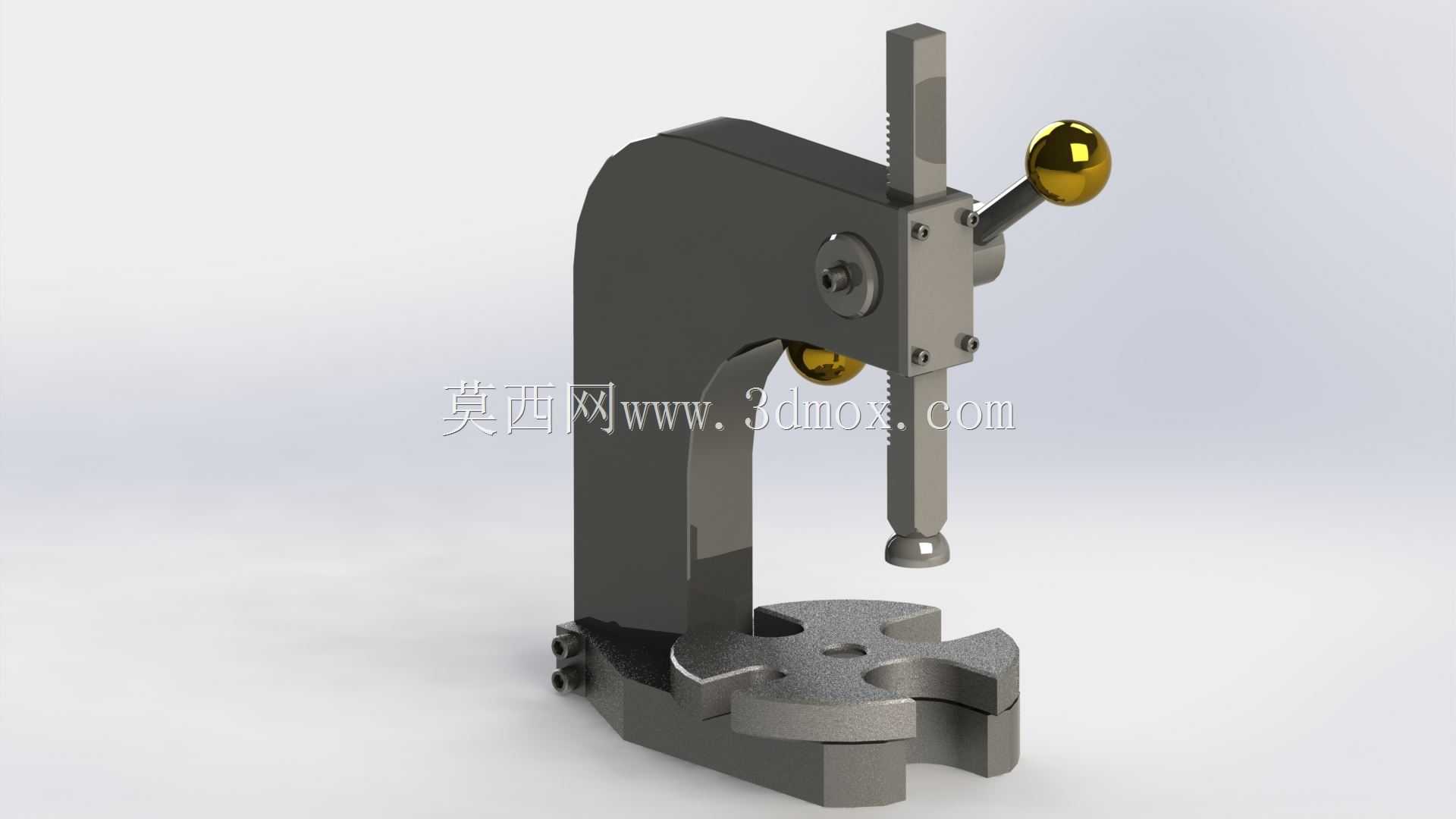

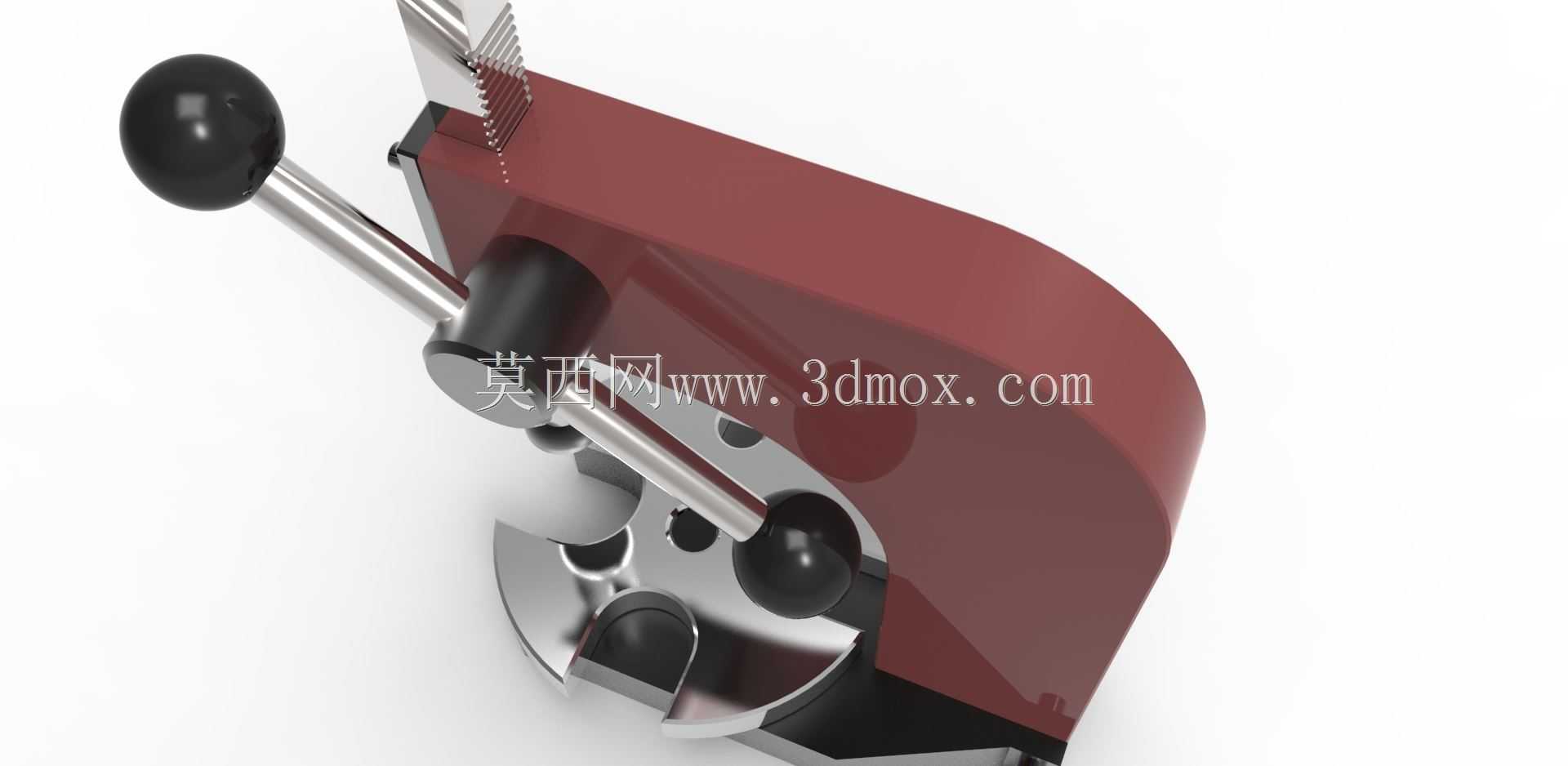

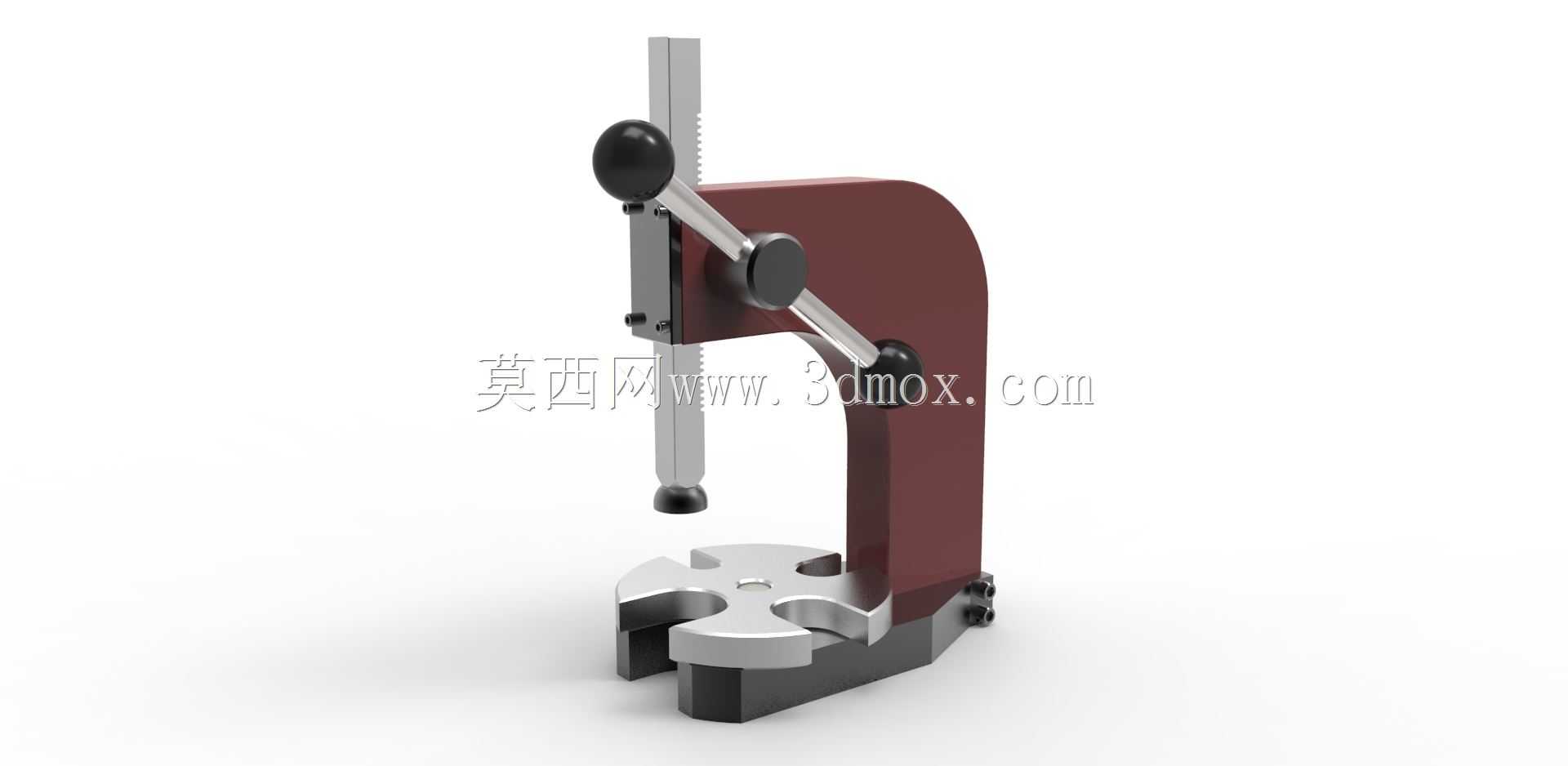

这款手动台式压力机主要面向小批量零部件压装作业场景，常见于五金维修工位、小型机加工车间、电子组件装配线的旁置工装位，适合过盈量较小的零件压合作业，比如销轴与孔位的过盈装配、小型轴承的压入、铜套嵌装、冲压件铆点压合这类不需要大吨位输出的工序，相比气动、液压压装设备，它不需要外接动力源，摆放不受气源、电路位置限制，桌面放置即可投入使用，转场移动也十分方便。从结构设计来看，整体采用C型开式喉口布局，这种结构的优势是操作视野开阔，工件取放不受两侧框架遮挡，喉口深度可以覆盖常规小型工件的压装范围，底座开设的多缺口安装位，既可以通过螺栓将整机固定在工作台面避免作业时晃动，也能适配不同规格的定位工装快速装夹，底座的平面度经过加工保证，压装时工件放置不会出现倾斜偏移。施压部分采用齿轮齿条传动结构，操作杆端部的配重球柄可以在扳动时提供更顺滑的操作手感，下压行程通过齿条的直线运动传递到压头，压头端部做了圆弧过渡处理，避免压装时刮伤工件表面，机架与传动部分的连接采用内六角螺钉锁紧，装配间隙经过调整，保证齿条上下运动时无卡滞、无径向窜动，压装力的输出平稳，不会出现突然的冲击力损伤脆性工件。设计时充分考虑了手动操作的力臂配比，操作杆的长度经过优化，普通人单手施加20公斤左右的扳动力，压头端即可输出近一吨的压装力，足以覆盖绝大多数小型零件的压装需求，整机的外轮廓尺寸控制在桌面设备的合理范围内，安装时只需要预留左右操作空间、上方扳动手柄的活动空间即可，不需要额外的安全防护围栏，作业时操作人员可以直观观察压装过程，随时控制下压行程，避免压装过度造成零件报废。这类手动压机相比大型冲压设备，投入成本低，维护简单，日常只需要定期给齿条、转轴位置加注少量润滑脂即可长期使用，没有液压漏油、气动漏气的维护痛点，对于小批量多品种的装配场景适配性极强，很多工装设计人员也会以这款基础结构为蓝本，根据自身压装工件的尺寸、压装力需求，修改喉口深度、压头行程、底座安装位尺寸，衍生出适配特定零件的专用压装工装。
