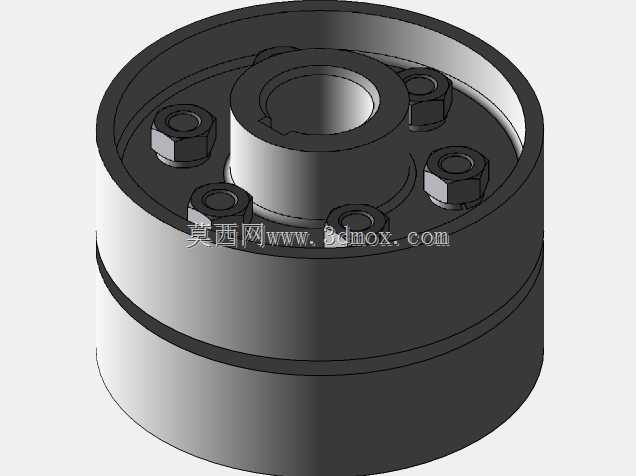

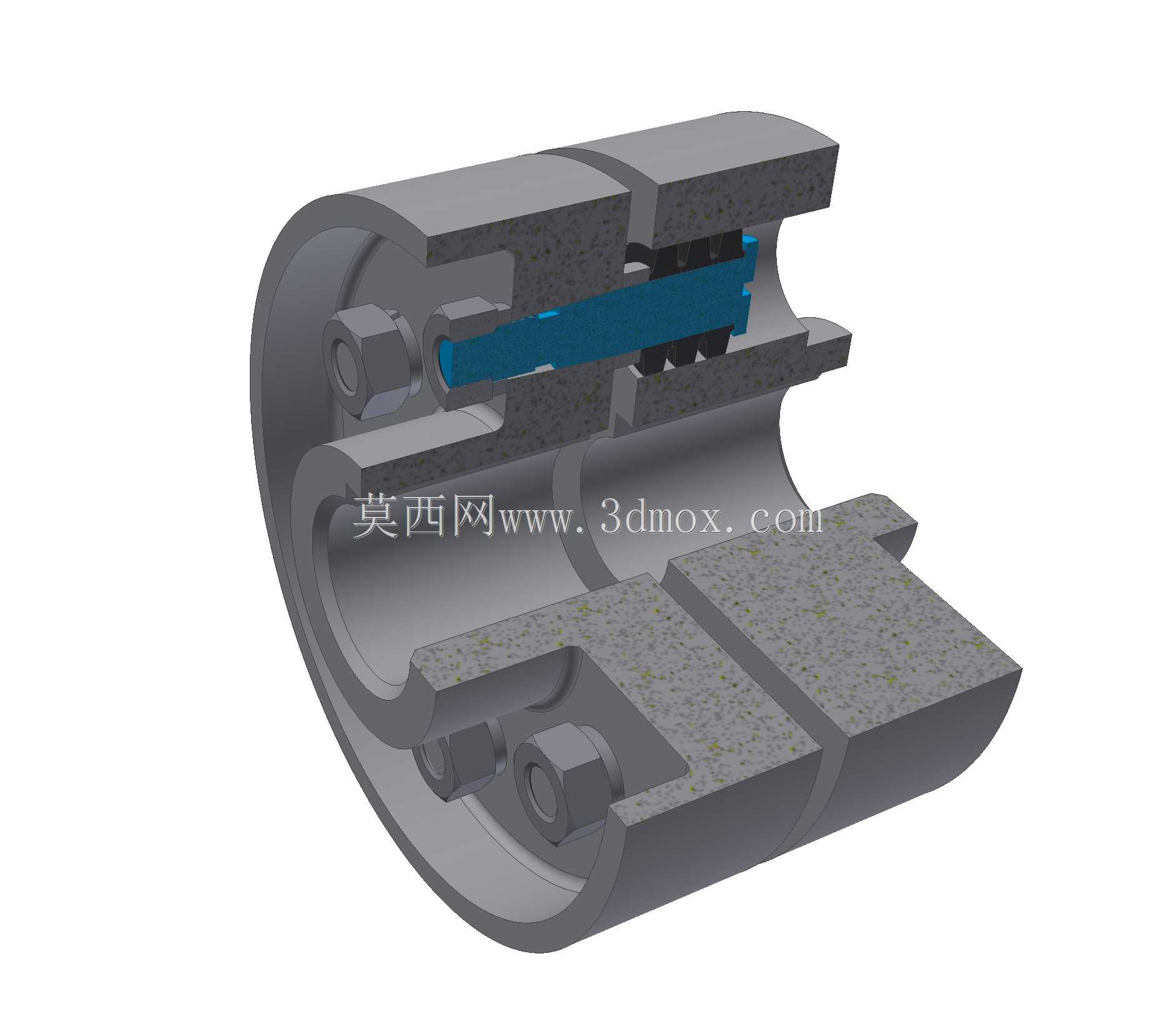

МУВП63衬套销联轴器剖视结构

这款衬套销联轴器主要应用在中小扭矩的两轴传动连接场景中，常见于轻工输送线、小型机床进给机构、通用泵组驱动端这类对同轴度补偿有一定要求的传动部位，用来衔接主动轴与从动轴，抵消安装过程中产生的少量径向、角向偏移，避免轴系因安装偏差产生额外的交变应力，延长配套轴承与轴件的使用寿命。从剖视结构能看到，它采用两半对合的毂体结构，通过周向布置的螺栓完成锁紧固定，安装时无需大幅挪动两端的驱动或负载设备，只需要将两半毂体包覆在对接的轴端，穿入螺栓拧紧即可完成装配，相比整体式联轴器能大幅缩减现场安装、后期维护的拆装工作量。中间的弹性衬套搭配传动销的结构是核心功能单元，传动销承担扭矩传递的核心载荷，衬套则在传递扭矩的同时提供微量的形变空间，一方面可以吸收传动过程中产生的小幅振动，降低轴系的振动传导，另一方面能补偿两轴之间因加工、安装误差带来的不对中量，避免刚性连接下的应力集中问题。设计时将销组沿周向均匀排布，保证每个销体承受的载荷均匀，不会出现局部载荷过大导致的销体剪切失效，两半毂体的结合面做了定位止口设计，装配时能快速保证两半结构的同轴度，避免装配偏差带来的动平衡问题。从安装边界来看，这类联轴器的径向尺寸紧凑，不会占用过多的径向安装空间，适合安装空间局促的传动部位，轴向长度适配常规63规格轴系的对接需求，轴孔的配合公差选用过渡配合等级，既能保证扭矩传递的可靠性，也不会出现拆装困难的问题。周向的锁紧螺栓选用标准高强度紧固件，日常维护时只需要按照规定扭矩拧紧即可，不需要额外的特殊工装，现场运维的门槛较低。在实际选型应用中，这类联轴器适合扭矩63N·m级别的传动场景，不适合重载冲击大的工况，弹性衬套的材质选用耐磨耐油的橡胶材质，能适应常规工业环境下的油污、温度变化，长期使用不会出现过快老化失效的问题，结构上没有复杂的异形零件，所有组成零件都具备较好的加工工艺性，生产制造的成本可控，也方便后期单独更换易损的衬套零件，不需要整体更换联轴器，能降低设备的全周期运维成本。
