高精度数显游标卡尺工业测量工具

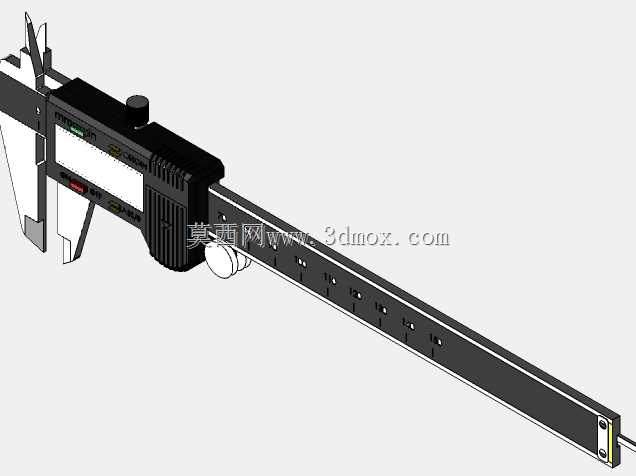

这款数显游标卡尺的建模完全贴合一线机加工、质检工位的实际使用需求，在做结构设计时首先考虑的是手持操作的人机适配性，主尺身采用平直长条形结构，尺身截面做了微弧收边处理，避免长时间握持硌手，整体量程覆盖常规加工件0到150毫米的测量区间，完全能满足普通五金加工、零件来料检验、学生金工实训的绝大多数测量场景。尺框部分的滑动配合间隙做了模拟实际装配的公差预留，滑动时不会出现卡滞或者旷量过大的问题，数显模块嵌入在尺框前端的安装槽内，显示屏做了略微向上倾斜的角度，操作人员手持测量时不需要刻意歪头就能清晰读取数值，避免了传统游标卡尺读数时的视差误差。量爪部分做了区分设计，外侧量爪用于测量工件外径、长宽尺寸，刃口做了微小的倒角处理，既保证测量时能贴合工件表面，又不会因为刃口过于锋利划伤操作人员或者软质工件表面，内侧量爪用于内孔、槽宽的测量，深度测量杆集成在尺身尾部，拉出时和尺身保持平行，不会出现偏斜影响深度测量精度。锁紧螺钉设置在尺框上方，拇指可以直接操作，测量到目标数值后拧紧就能锁定尺框位置，方便取下卡尺读数或者记录数值，不需要一直保持按压状态。在建模过程中，所有配合面都按照实际装配关系做了约束，尺身刻度槽、数显按键的凸起高度、电池仓的卡扣结构都做了还原，没有做过度的简化处理，不管是用来做测量工位的操作培训演示素材，还是做五金工具类产品的结构设计参考，都能直接调取对应结构做尺寸校核。日常使用场景里，这类卡尺会出现在机加工车间的工序检验台、装配线的零件尺寸复检、五金仓库的来料验收环节，相比传统带表卡尺，数显结构可以直接切换公制英制单位，不需要做单位换算，测量数值可以直接归零做相对测量，测量台阶差、孔距的时候效率更高，尺身表面做了防滑纹理设计，手上沾有少量切削液的时候也能稳定握持，不会打滑脱手。整个模型的外形边界严格按照实物尺寸还原，没有做夸张的变形，安装数显模块的槽位尺寸和市面上通用的数显卡尺配件尺寸匹配，如果要做衍生款的卡尺结构设计，可以直接在这个模型基础上修改量程、调整量爪形状，不需要从零开始搭建基础结构，能节省不少基础建模的时间。
