吸盘式反向工程虎钳结构设计

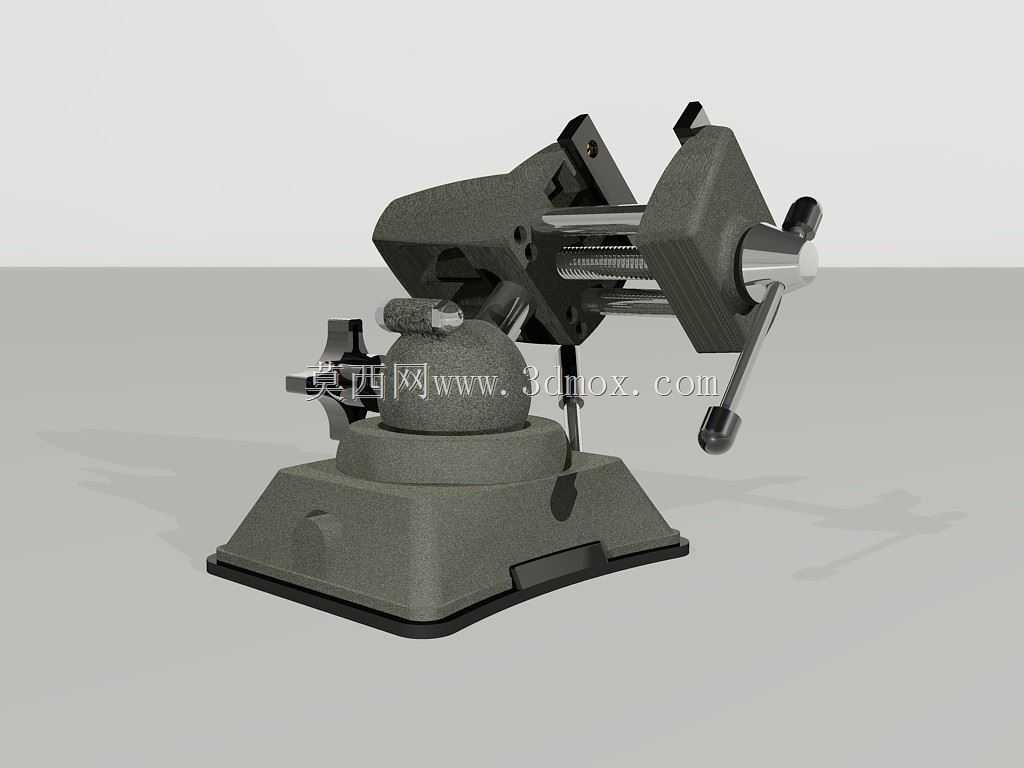

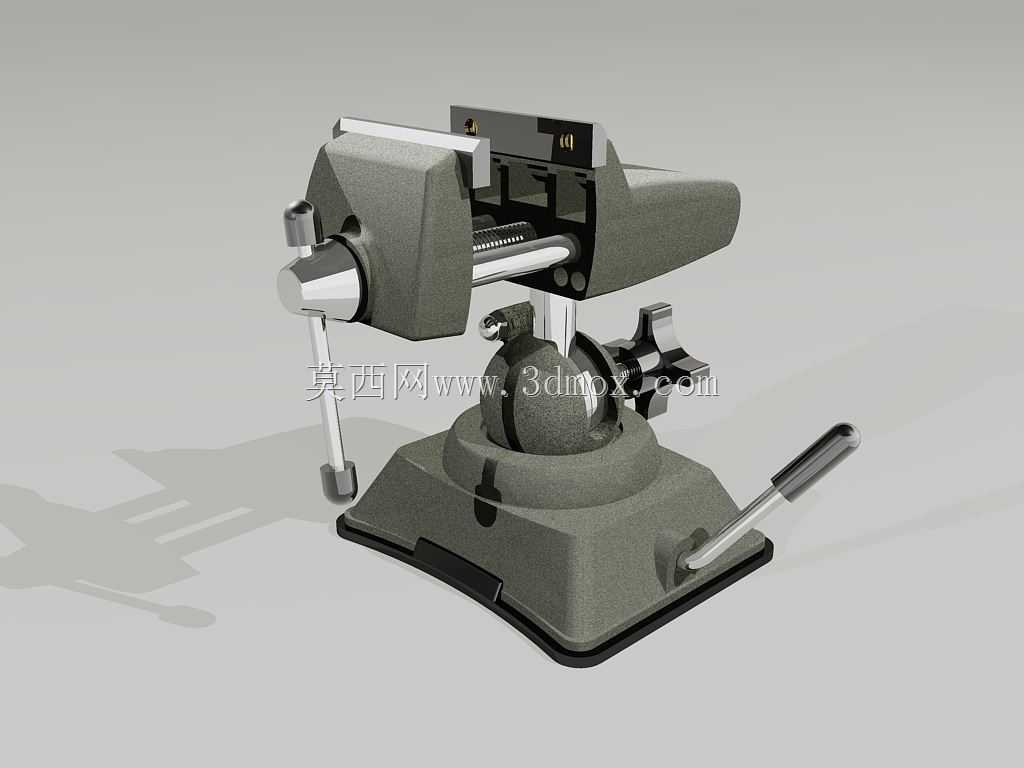

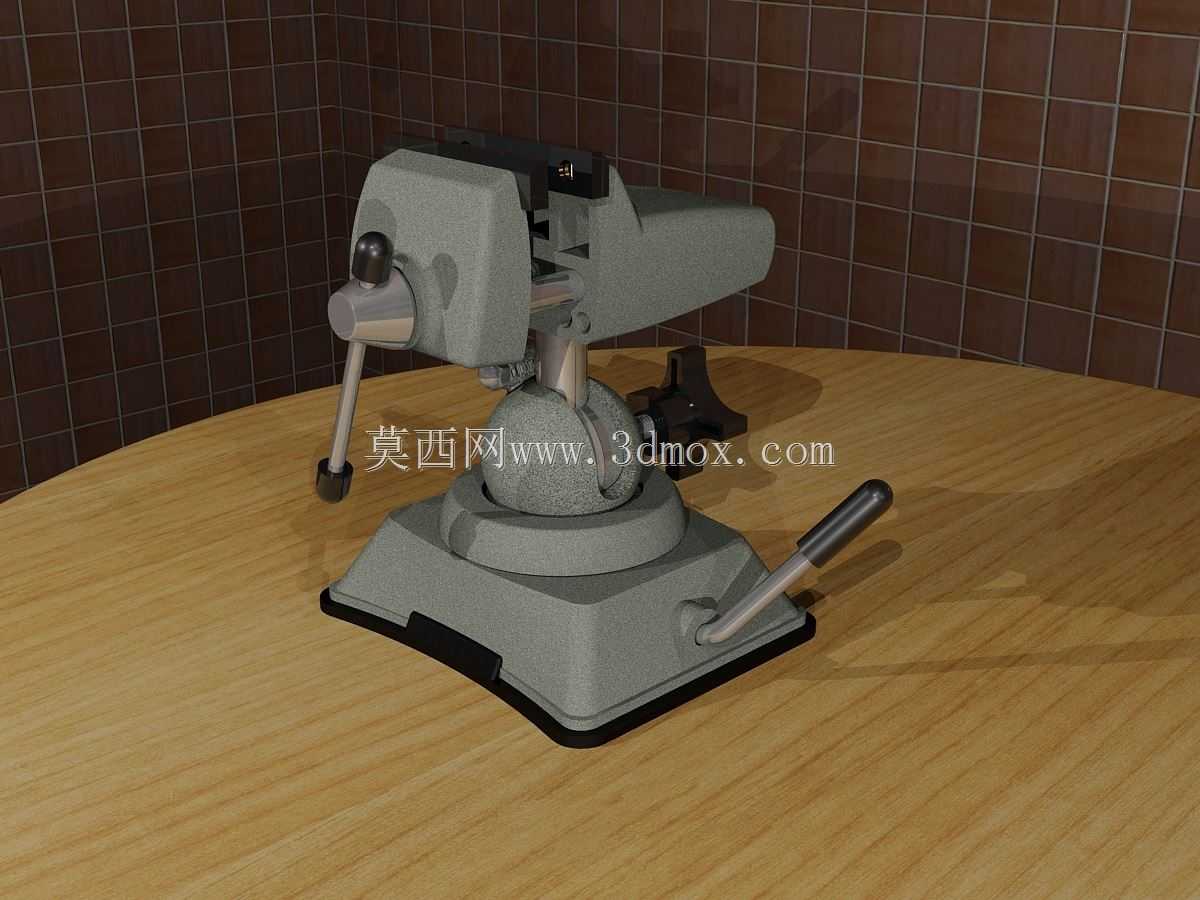

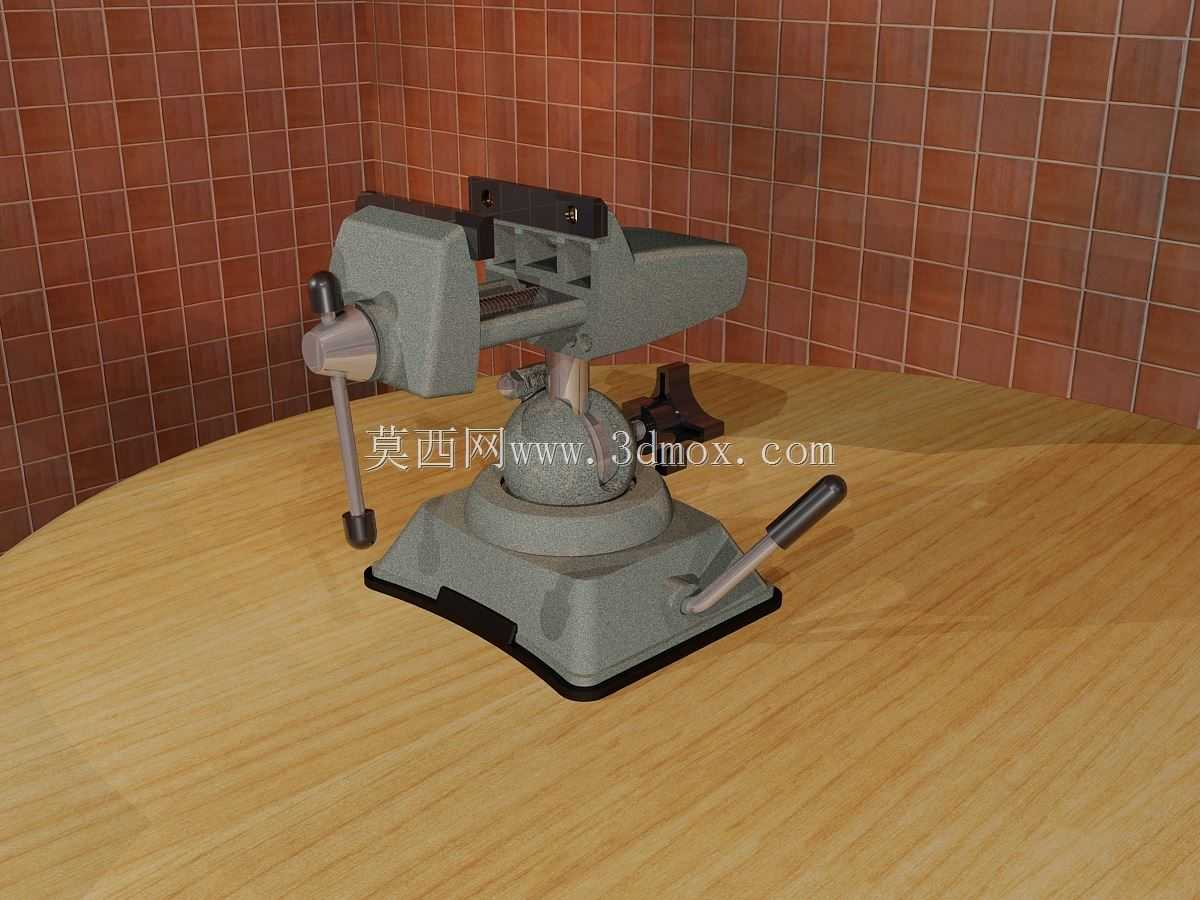

这款吸盘式反向工程虎钳的设计，核心围绕小型工件精密加工、维修场景的灵活装夹需求展开，区别于传统台虎钳依赖工作台螺栓固定的安装逻辑，底部采用真空吸盘结构作为安装基础，无需在工作台面打孔预留安装位，可直接吸附在玻璃、金属平板、花岗石平台等光滑平整的作业表面，安装边界不受工作台T型槽位置限制，可根据作业需求随时调整装夹位置，适配临时维修、户外流动作业、小型加工工位的灵活装夹需求。从功能特性来看，该虎钳采用反向夹持结构设计，钳口张开行程适配小型精密零件、电子元器件、小型五金件的装夹需求，夹持力通过丝杠副手动调节，操作手柄采用防滑弯折结构，施力过程符合人体工学，可在不损伤工件表面的前提下提供稳定夹持力，避免薄壁类、小尺寸零件装夹变形。钳体主体采用球墨铸铁材质的结构设计思路，在保证整体结构刚性的同时控制整体重量，底座与钳身之间设置万向调节结构，可根据加工需求调整钳身的倾斜角度与旋转方位，无需反复拆卸调整工件装夹姿态，适配多角度打磨、钻孔、装配、检测等多工序作业需求。在结构细节设计上，吸盘的锁止通过侧边独立操作手柄实现，扳动手柄即可排出吸盘与作业面之间的空气形成负压固定，解锁时只需抬起密封边即可快速拆卸，安装与拆卸过程无需额外工具，单人即可在数秒内完成工位布置。钳口部位预留了软钳口更换槽位，可根据加工工件的材质更换铜质、尼龙、橡胶材质的软钳口，避免装夹过程中划伤工件已加工表面，适配精密零件的装夹需求。丝杠部位设置防尘挡片结构，可阻挡打磨碎屑、金属粉尘进入丝杠传动副，延长机构使用寿命，日常维护只需定期在丝杠与旋转铰接部位涂抹润滑脂即可，维护成本极低。从实际应用场景来看，该款虎钳可覆盖小型零件钳工修配、电子元器件引脚修整、首饰加工打磨、模型制作加工、小型工件钻孔攻丝、教学实训操作等多个场景，相比传统固定式台虎钳，其便携性与安装灵活性优势明显，可作为固定台虎钳的补充工装，也可独立作为流动作业的主力装夹工具使用。整体结构的尺寸设计兼顾了装夹能力与便携性，底座吸盘直径控制在合理范围，既保证足够的吸附力避免作业过程中钳体移位，又不会占用过多工作台面空间，钳身高度适配手部操作的舒适区间，长时间作业不易产生疲劳。
