机加工用重型台虎钳结构三维数模

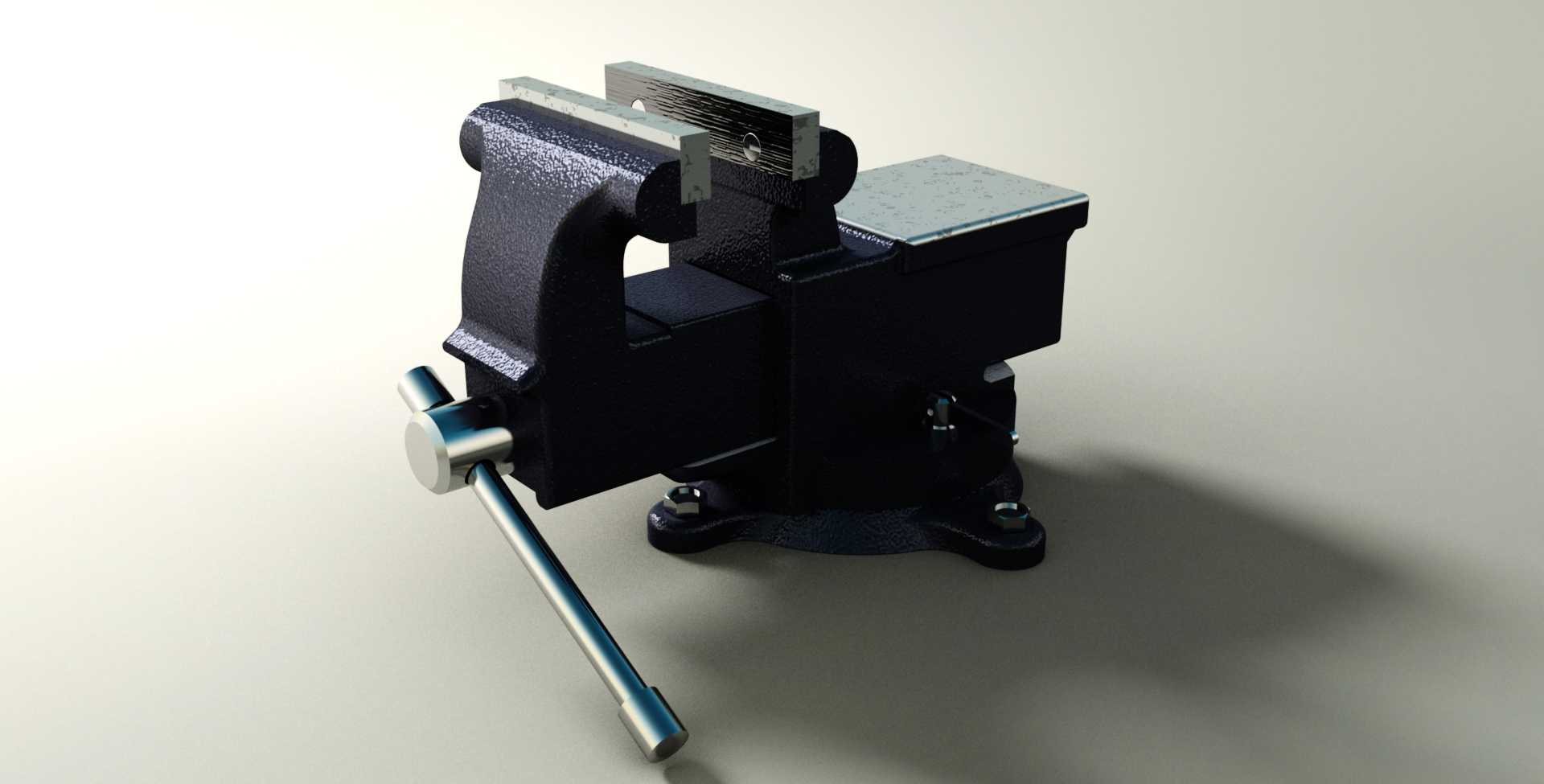

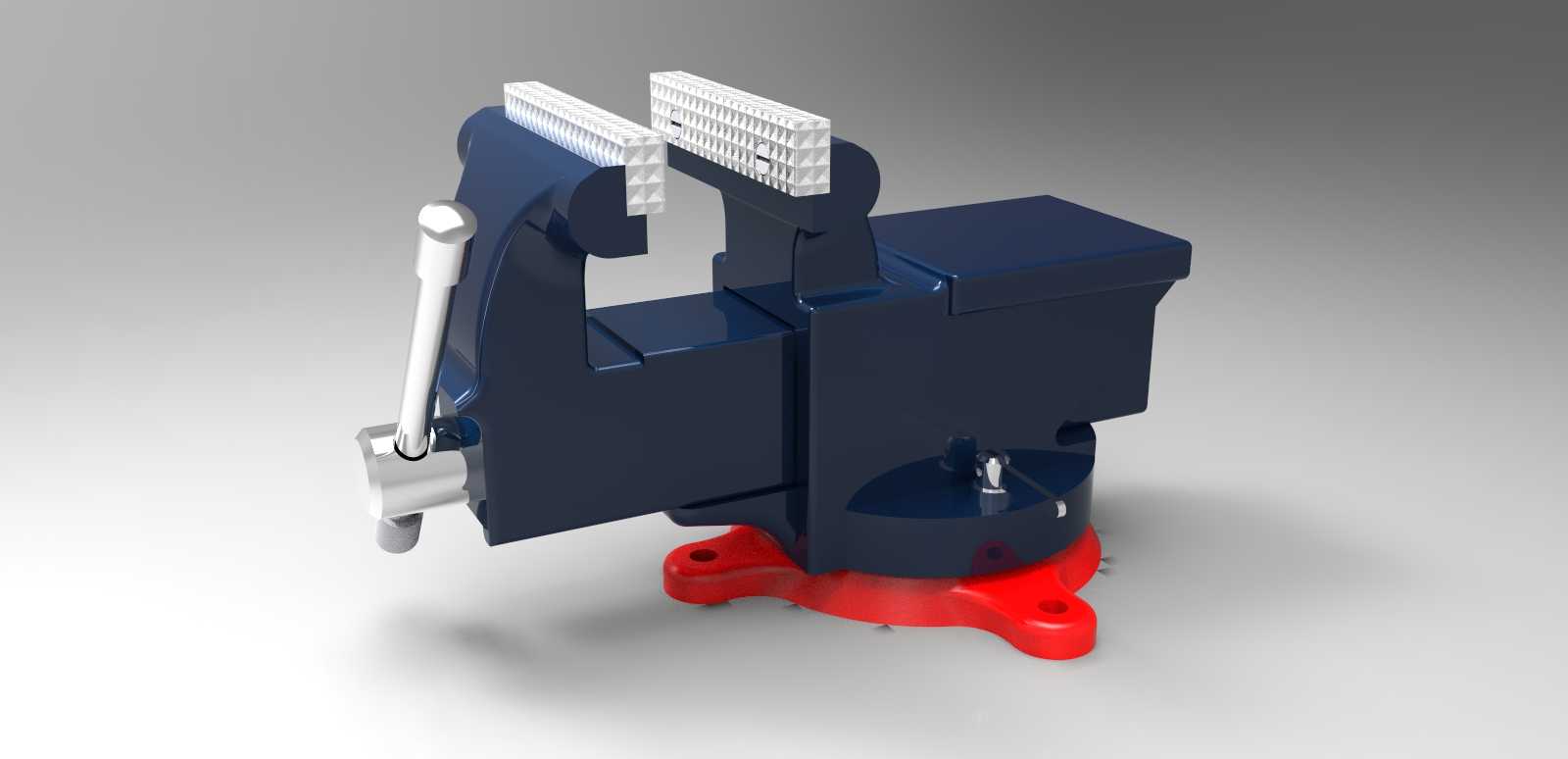

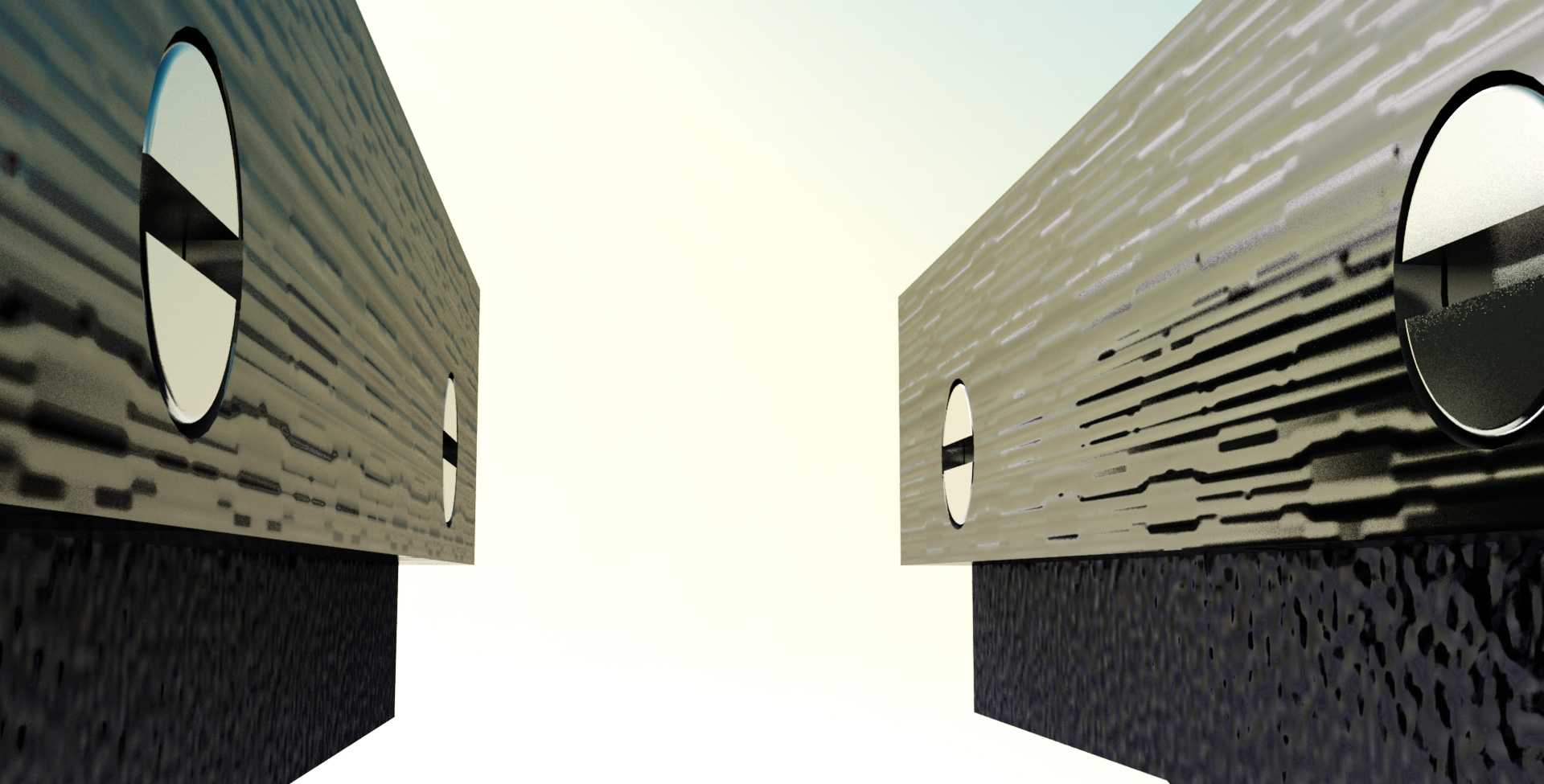

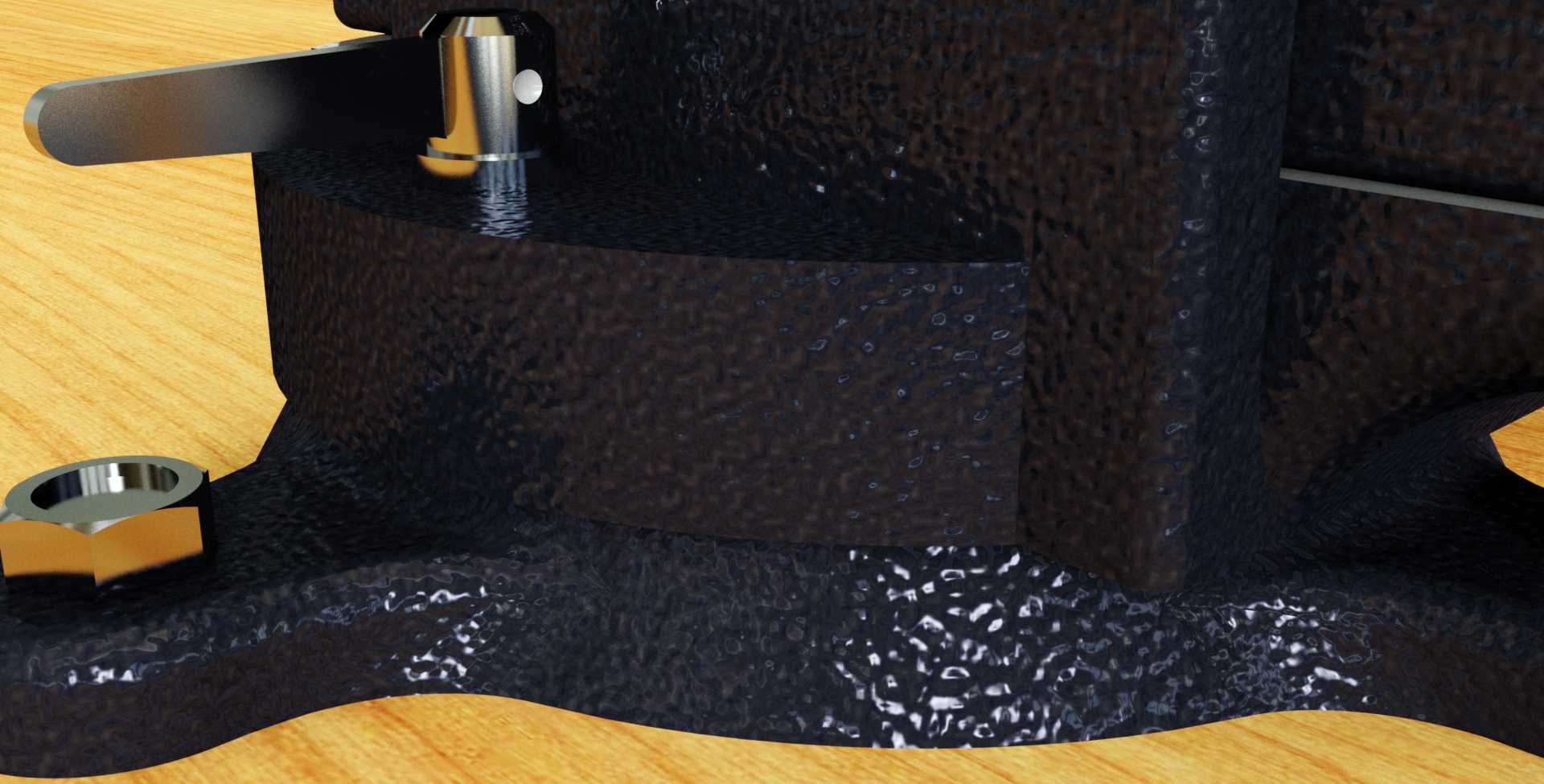

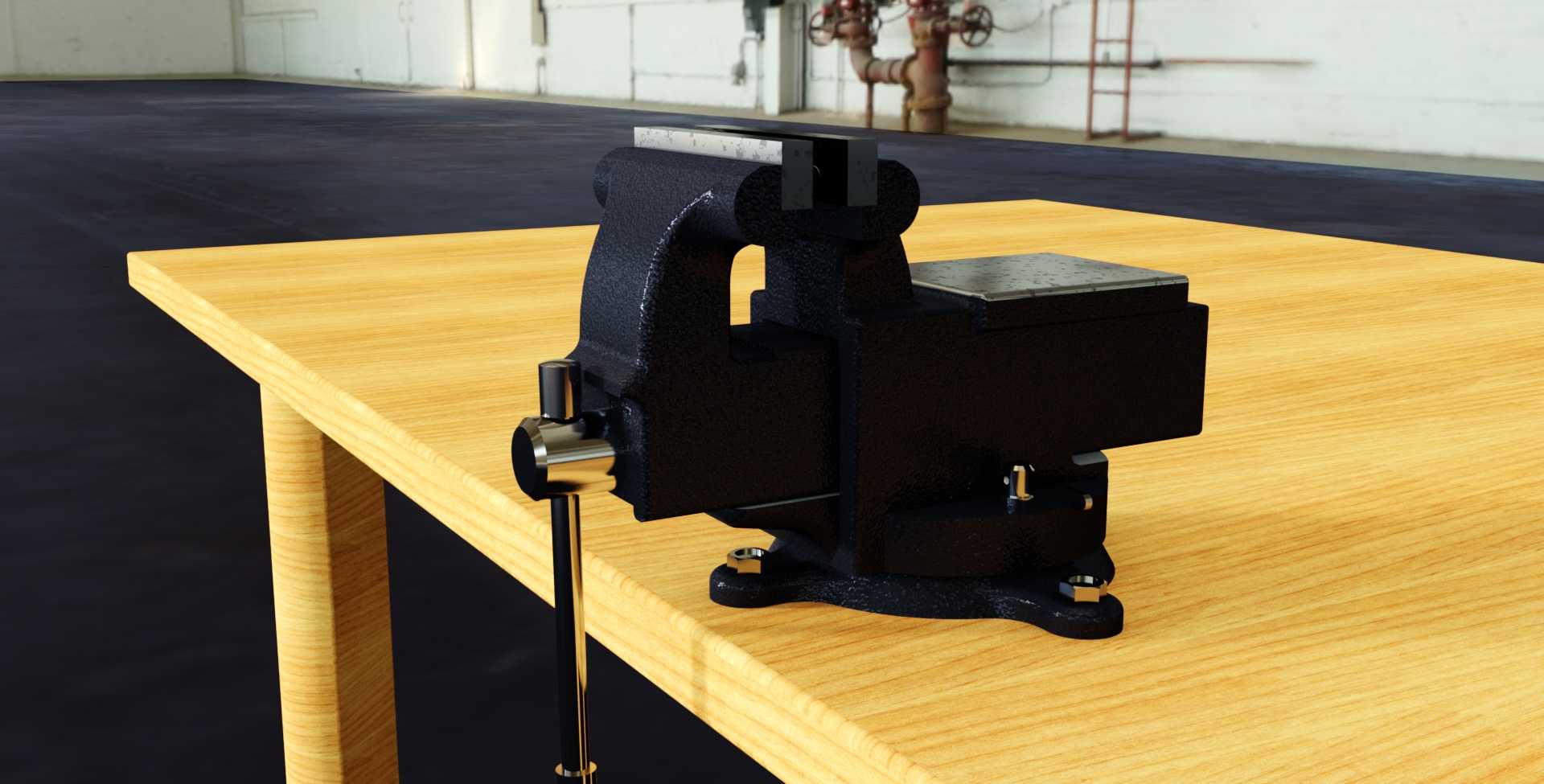

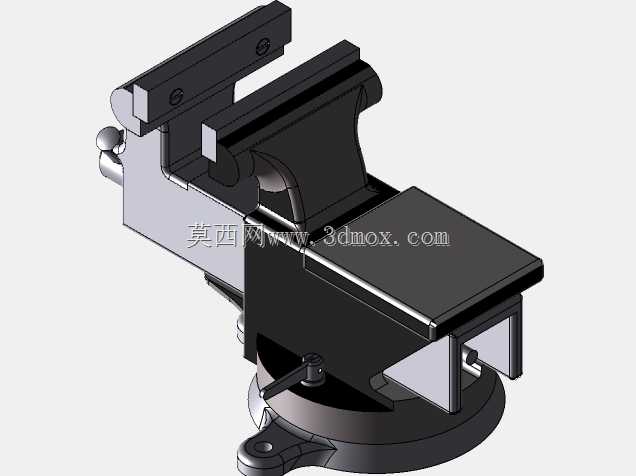

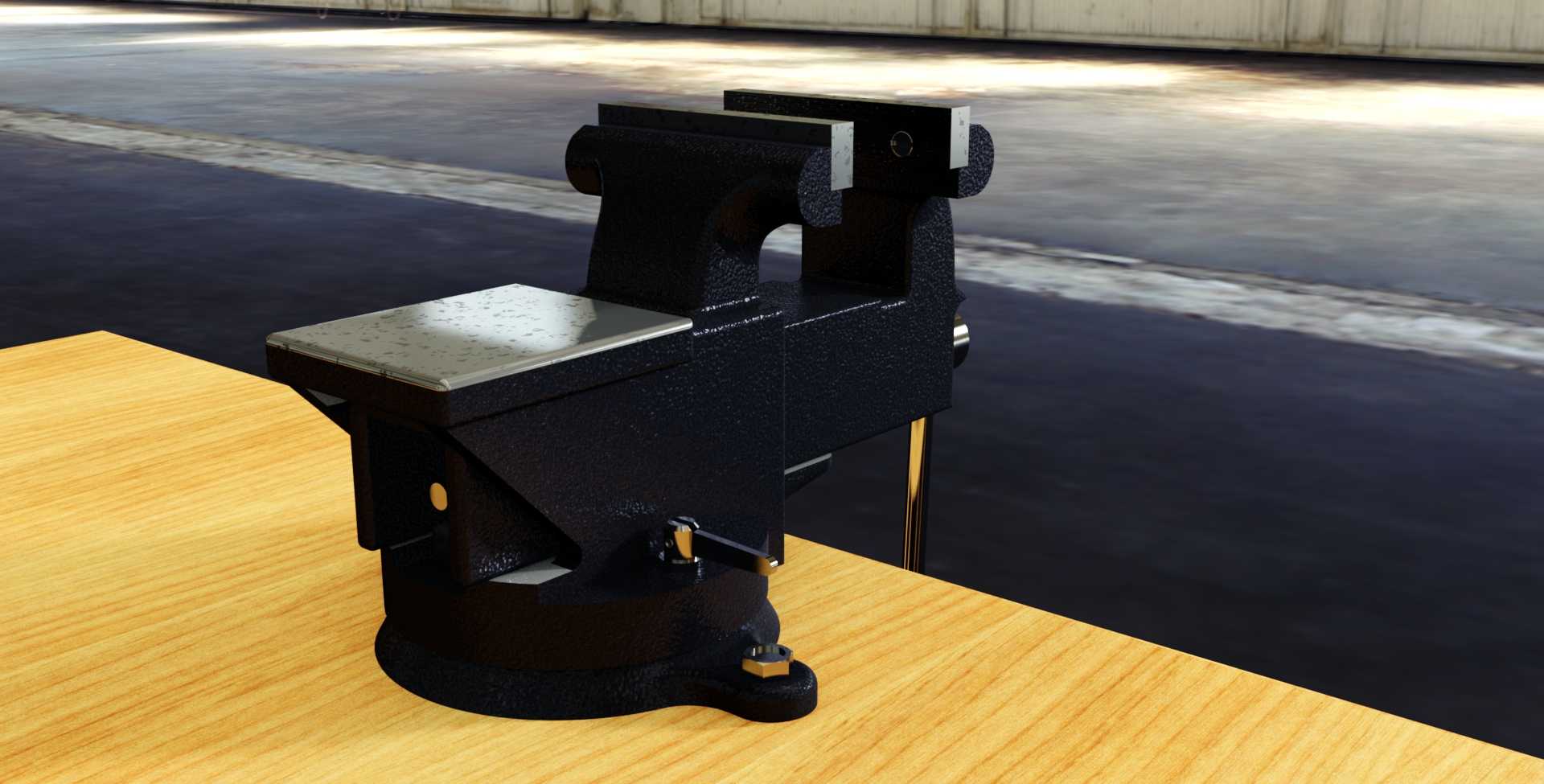

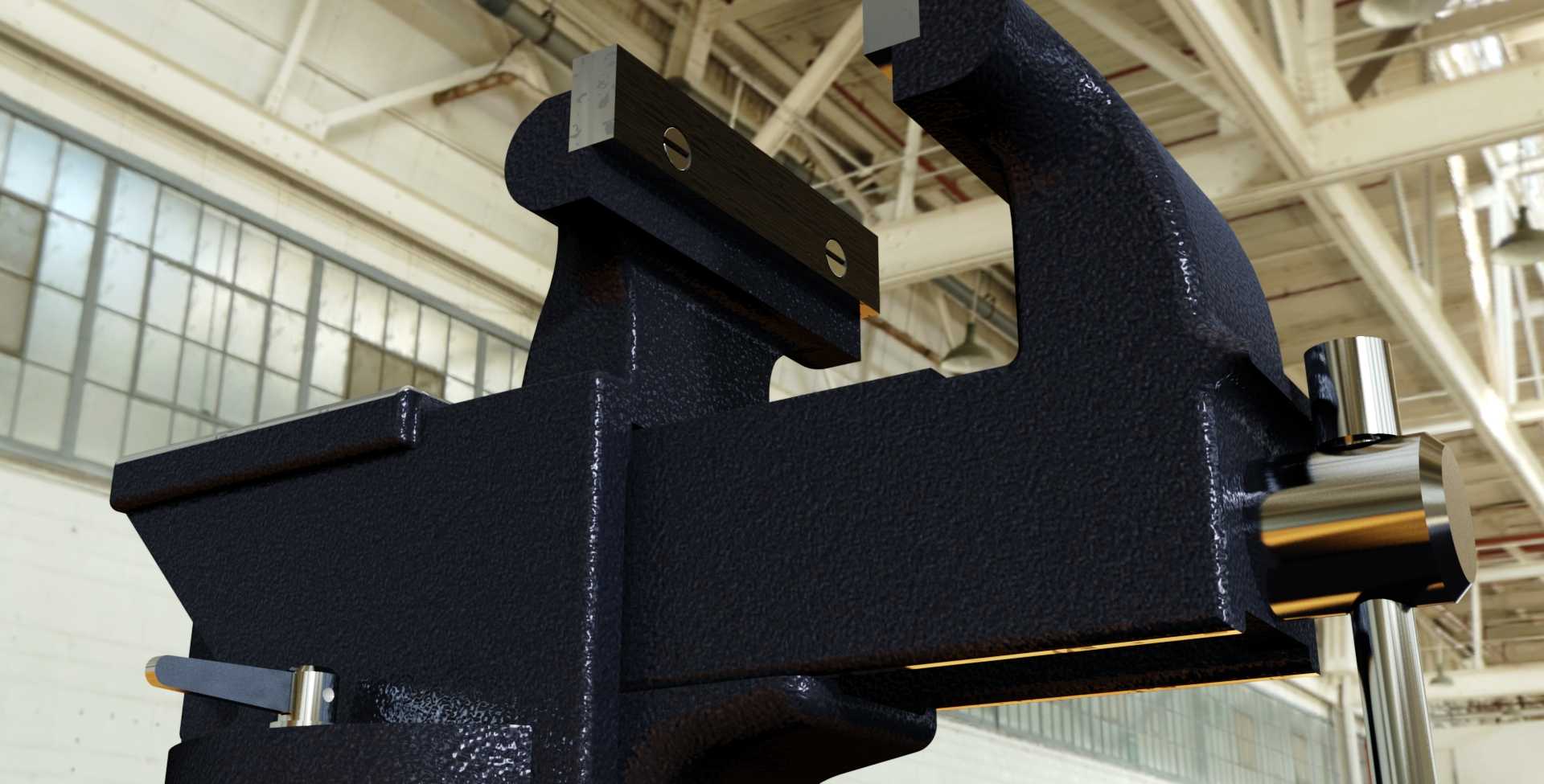

这款台虎钳的结构设计完全围绕机加工、钳工装配场景的实际装夹需求展开，整体采用铸铁基座搭配可活动钳身的经典结构，固定钳身与底座通过回转支承连接，可根据加工需求在水平方向调整装夹角度，适配不同角度的划线、锉削、锯切以及小型零件的钻铣辅助装夹作业。从安装边界来看，底座预留四个螺栓沉孔，可直接固定在标准钳工工作台台面，安装孔位间距适配多数常规工业工作台的预留装夹位置，安装后钳口顶面高度符合人体工程学操作区间，长时间进行钳工操作不会产生过度的肢体疲劳。钳口部分采用可拆卸式淬火钢钳口板，表面加工有交叉网纹，装夹硬质金属工件时可提供足够摩擦力，避免工件在锉削、敲击过程中出现滑移，钳口板磨损后可单独更换，无需更换整个钳身，降低长期使用的维护成本。传动部分采用梯形丝杠副结构，相比普通螺纹传动具备更高的承载能力，且具备一定的自锁性能，装夹工件后不会因为加工过程中的振动导致钳口松动，丝杠端部配备加长摇把，在装夹大尺寸毛坯件时可借助杠杆力获得足够的装夹夹紧力，摇把与丝杠采用活动铰接结构，闲置时可向下垂落避免磕碰操作人员。活动钳身与固定钳身的配合面采用精密刮研的导轨结构，间隙控制在合理范围，开合过程顺滑无卡滞，长期使用磨损后可通过调整镶条补偿配合间隙，保证钳口的平行度精度。在功能设计上，钳身后方预留了小型砧台平面，可进行小型零件的校直、錾切、轻敲击作业，无需额外配备小型铁砧，充分利用台虎钳的结构空间拓展使用功能。整个模型的结构细节完全还原实物的装配关系，从丝杠螺母的配合、钳口板的固定方式到底座的锁紧结构都做了完整还原，可用于工装夹具的结构参考、钳工实训的教学演示，也可作为机加工车间布局三维场景的配套设备模型使用，在进行非标工装设计时，也可参考其装夹行程、安装尺寸来配套设计周边的辅助定位结构。
