单缸内燃机曲轴结构三维设计模型

项目分类:3D模型 发布时间:2021-06-26 ID:213195
  • 单缸内燃机曲轴结构三维设计模型
  • 单缸内燃机曲轴结构三维设计模型
  • 单缸内燃机曲轴结构三维设计模型
  • 单缸内燃机曲轴结构三维设计模型
  • 单缸内燃机曲轴结构三维设计模型
  • 单缸内燃机曲轴结构三维设计模型
  • 单缸内燃机曲轴结构三维设计模型
  • 单缸内燃机曲轴结构三维设计模型
  • 单缸内燃机曲轴结构三维设计模型
  • 单缸内燃机曲轴结构三维设计模型
  • 单缸内燃机曲轴结构三维设计模型
  • 单缸内燃机曲轴结构三维设计模型
  • 单缸内燃机曲轴结构三维设计模型

在往复式内燃机的动力传递链路里,曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载构件,日常做动力总成配套设计时,这类单缸机型的曲轴结构是入门阶段必须吃透的典型案例。从实际装机场景来看,这类三曲拐结构的单缸曲轴,多用于小排量通用动力设备、小型农用机械、园林作业机具以及微型代步车辆的动力单元,工作过程中需要持续承受活塞连杆组传递来的周期性交变燃气爆发压力,同时还要平衡曲柄连杆机构运动产生的往复惯性力与旋转惯性力,因此结构设计阶段的刚度、强度校核是核心环节。

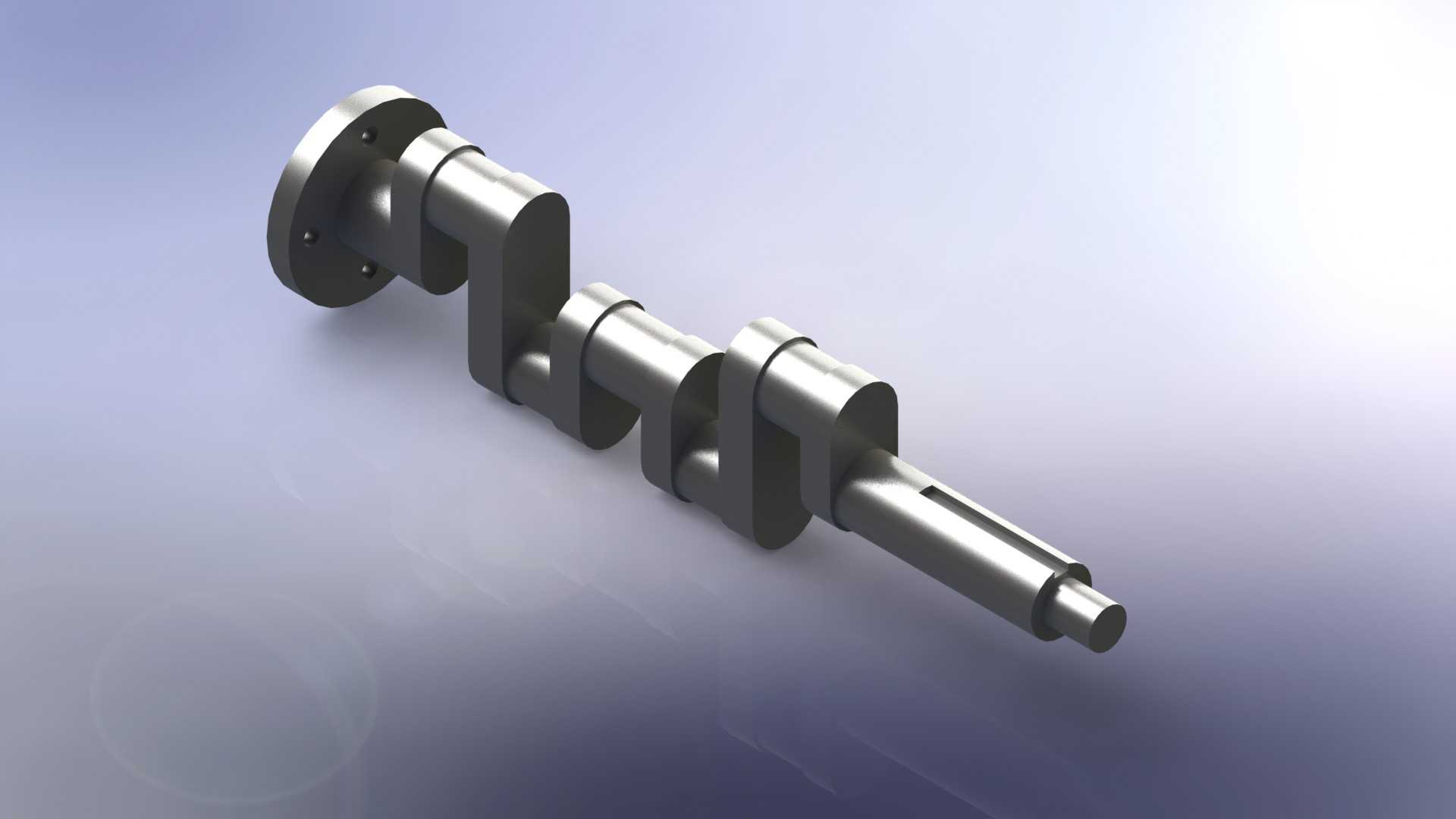

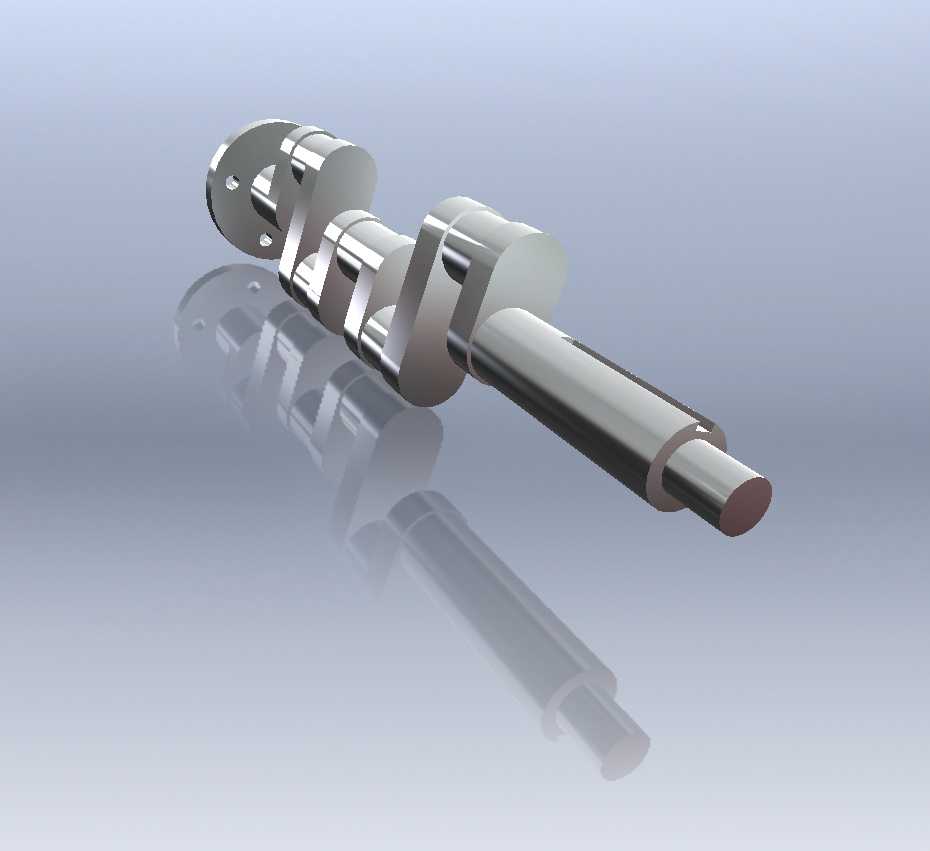

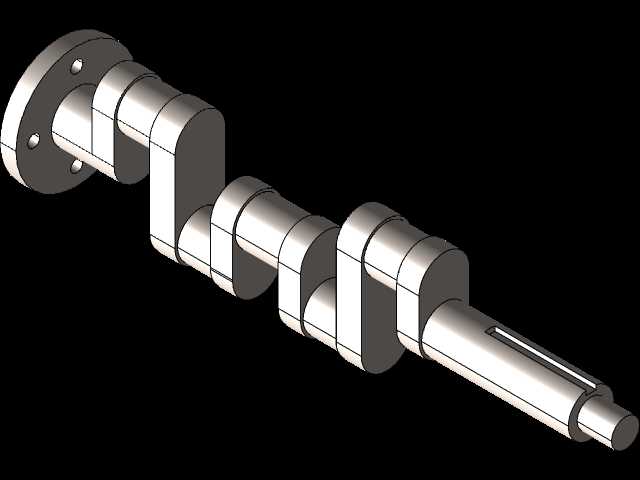

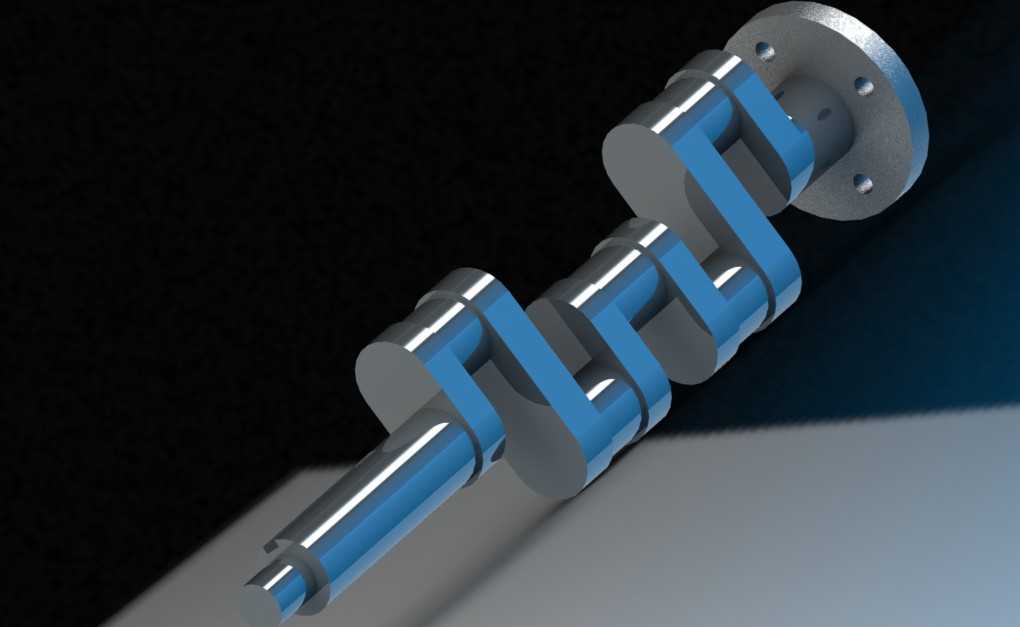

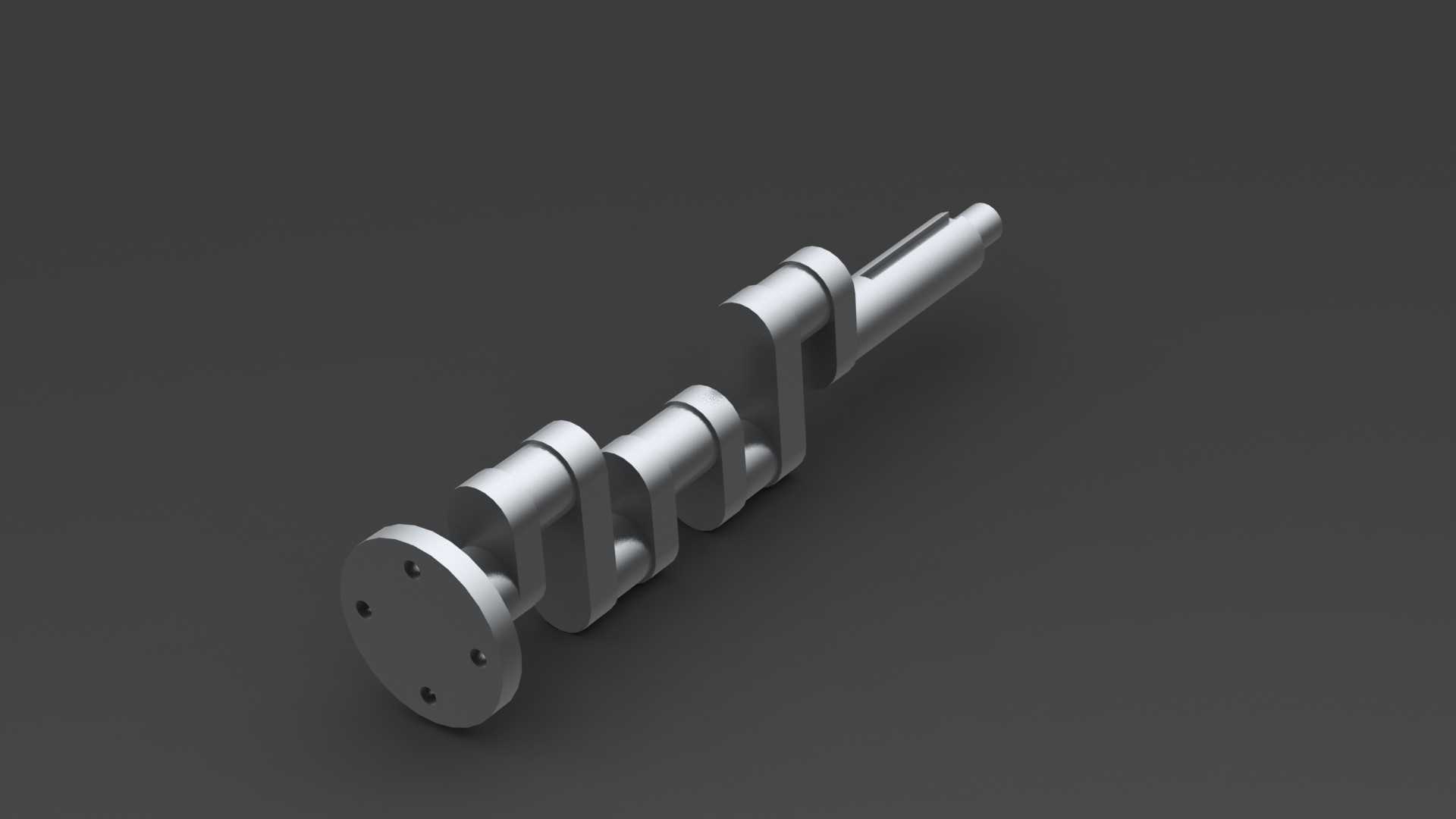

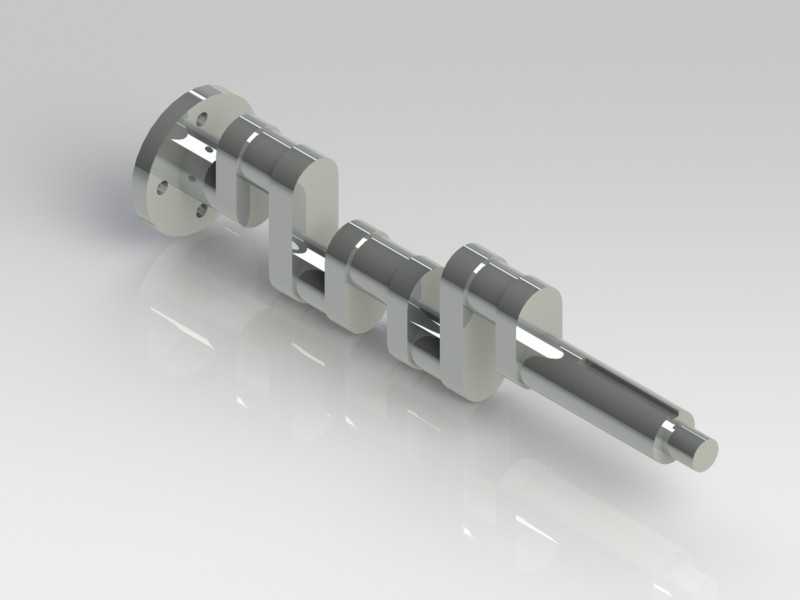

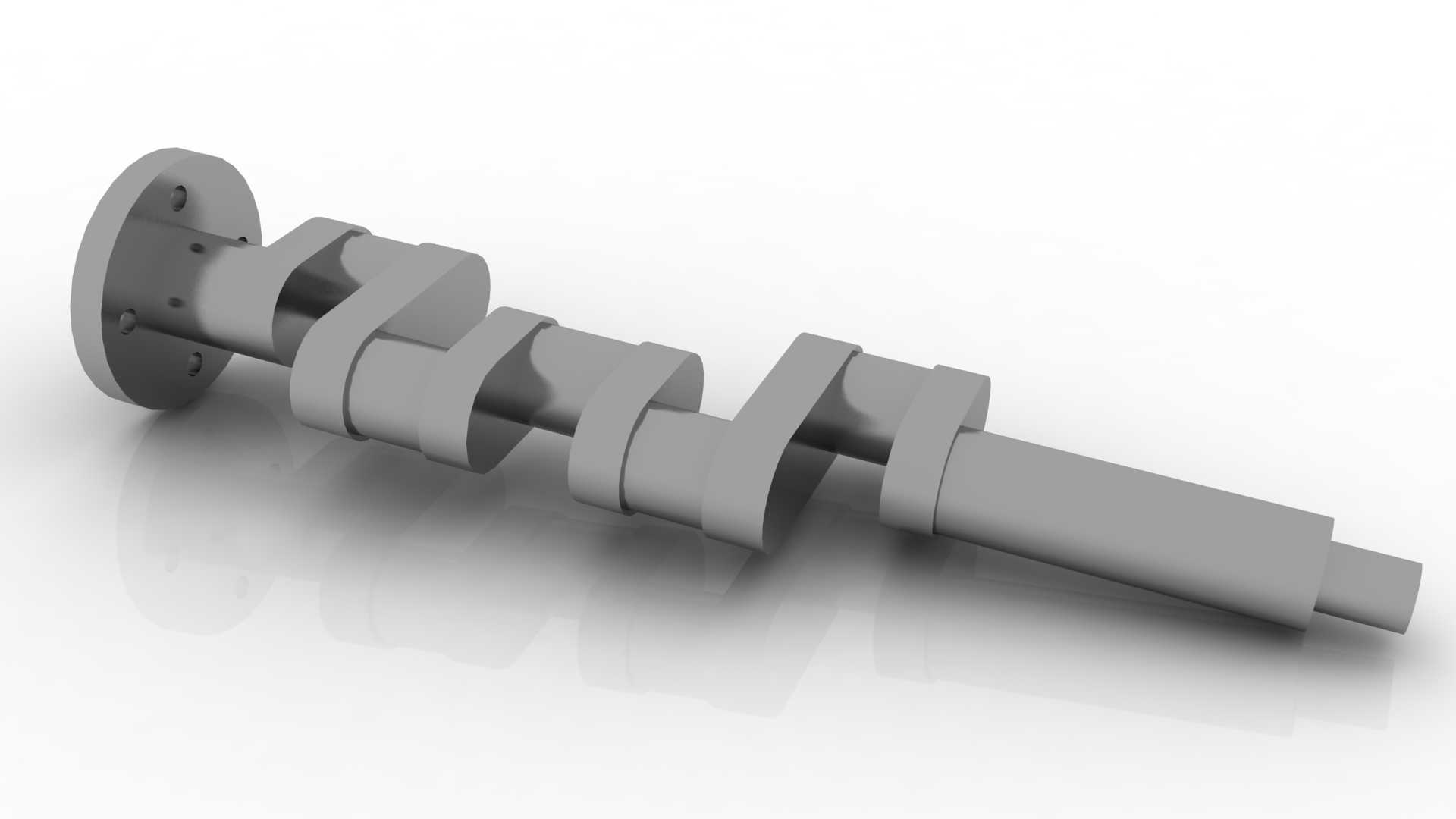

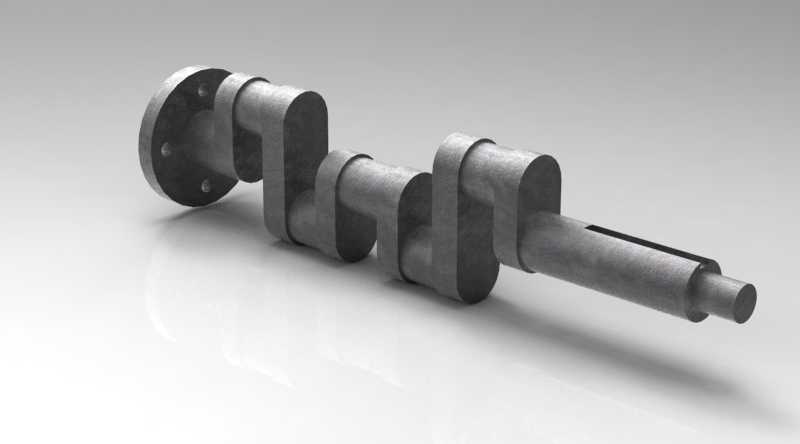

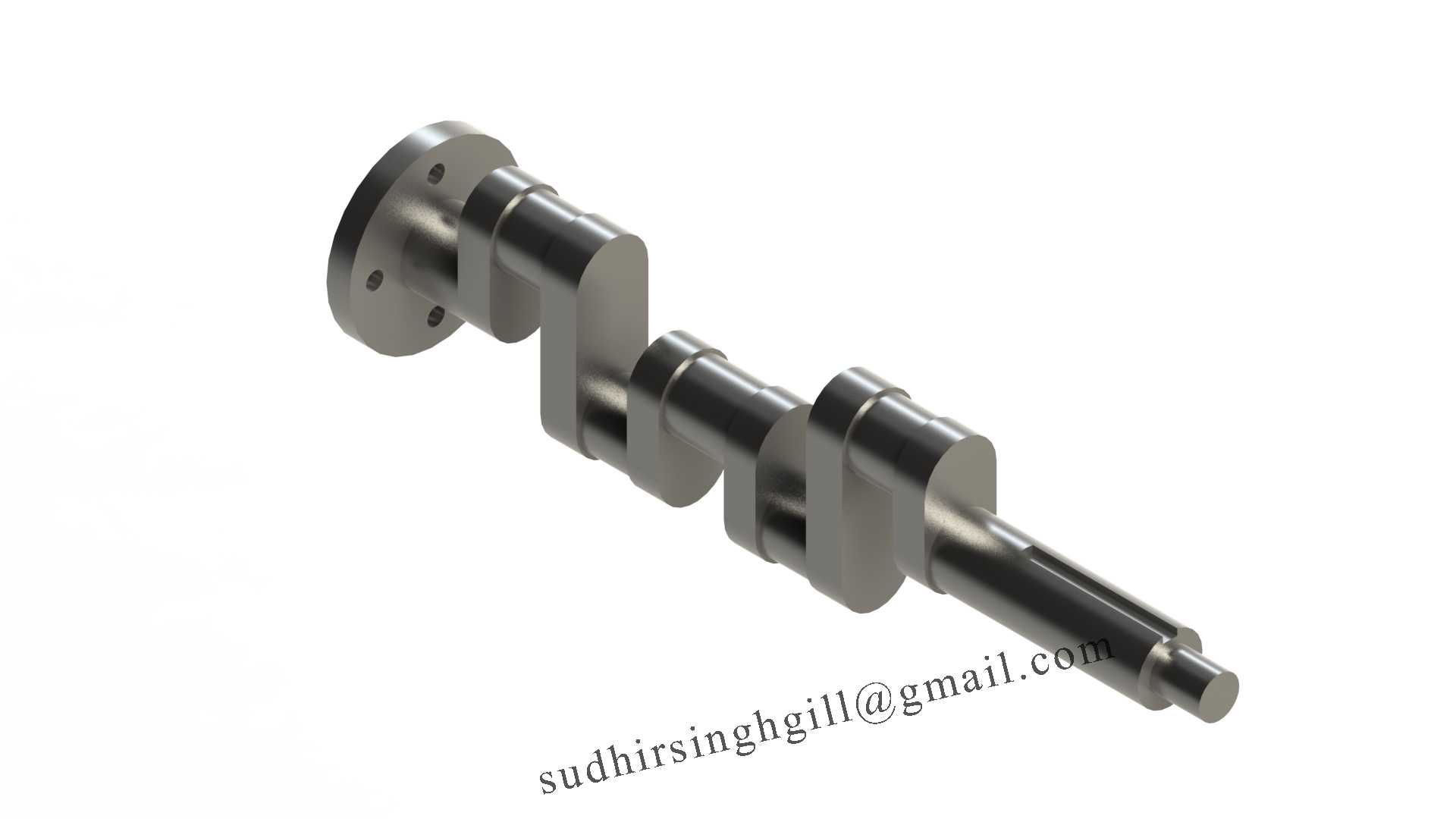

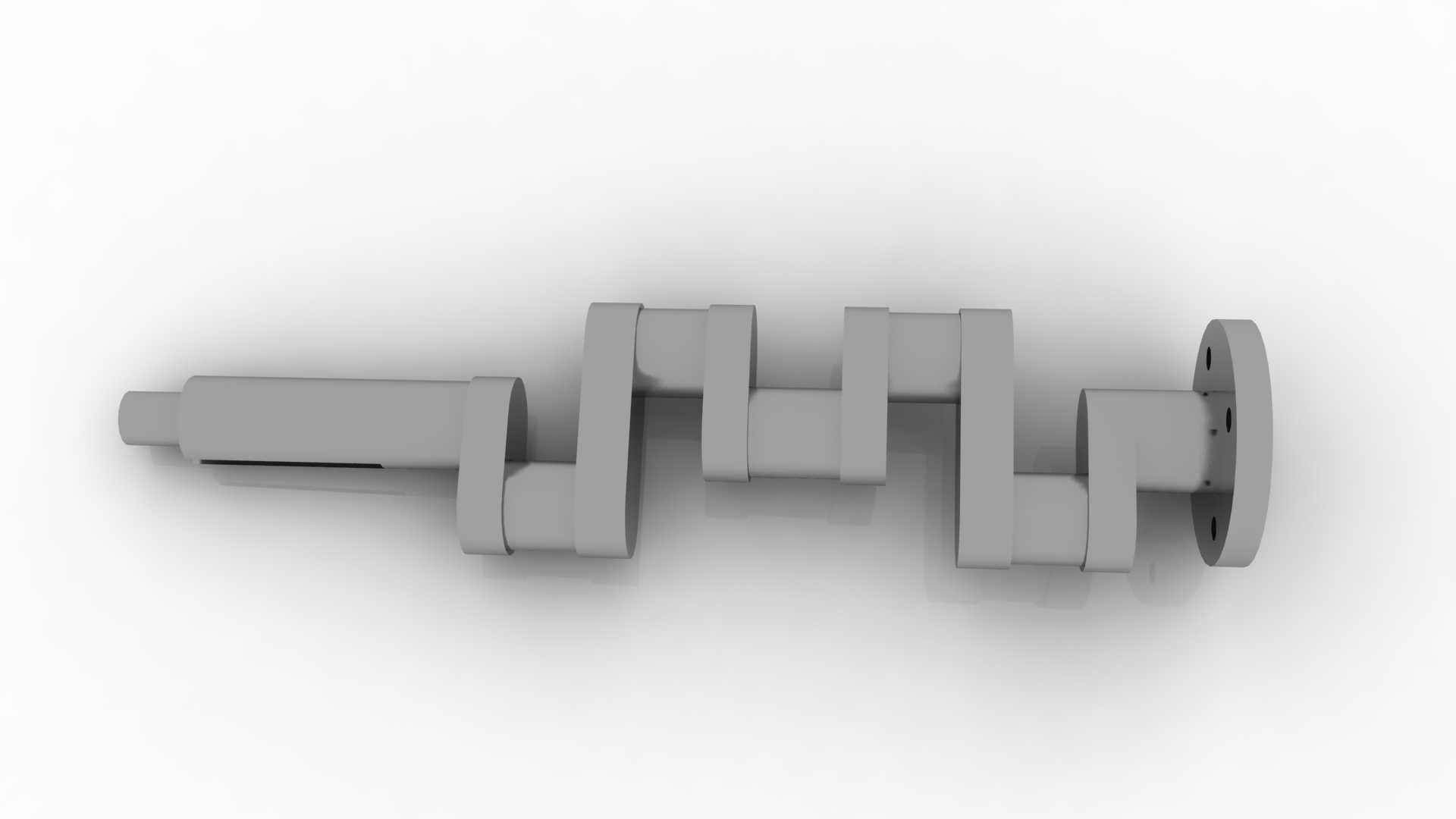

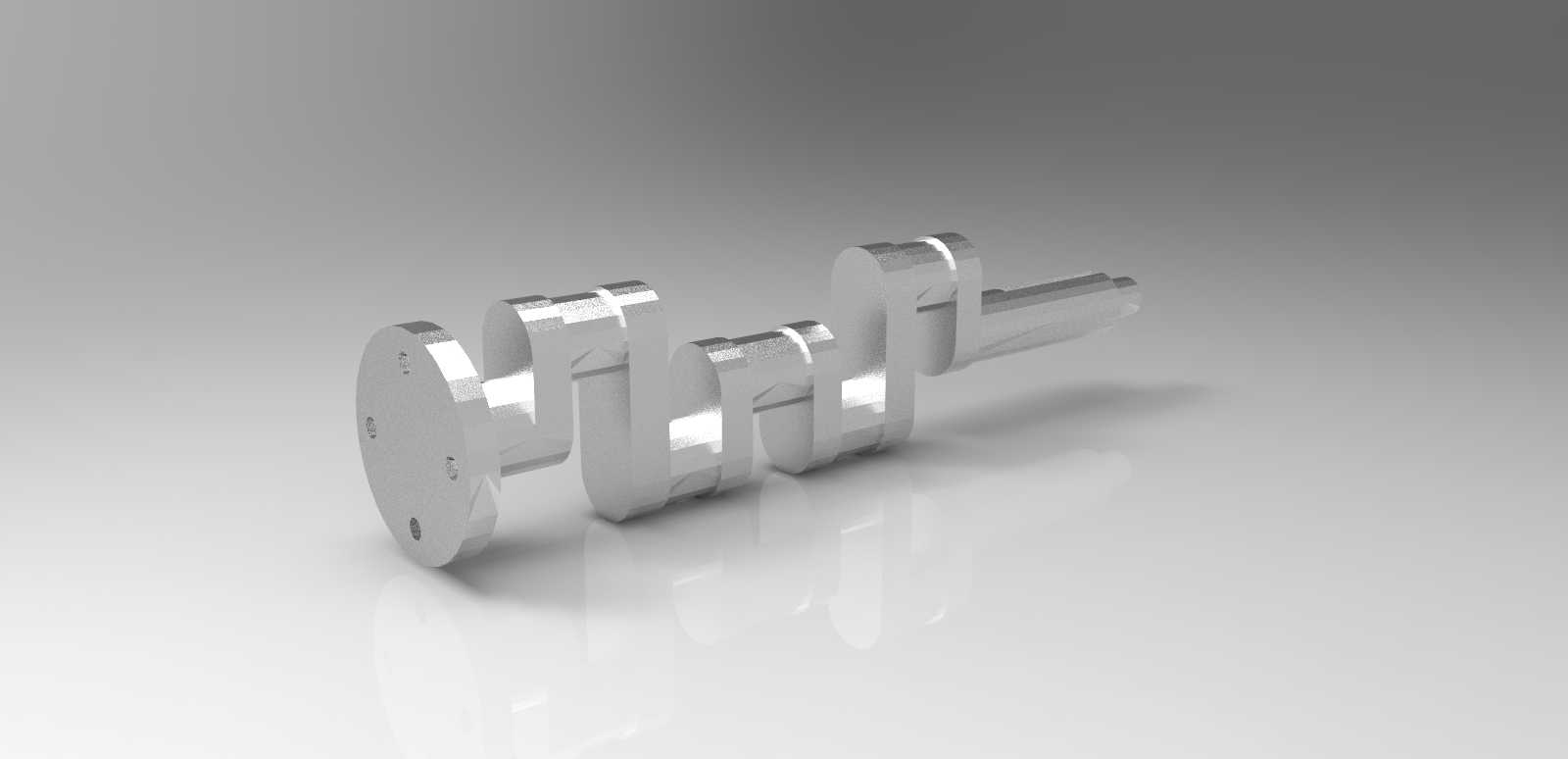

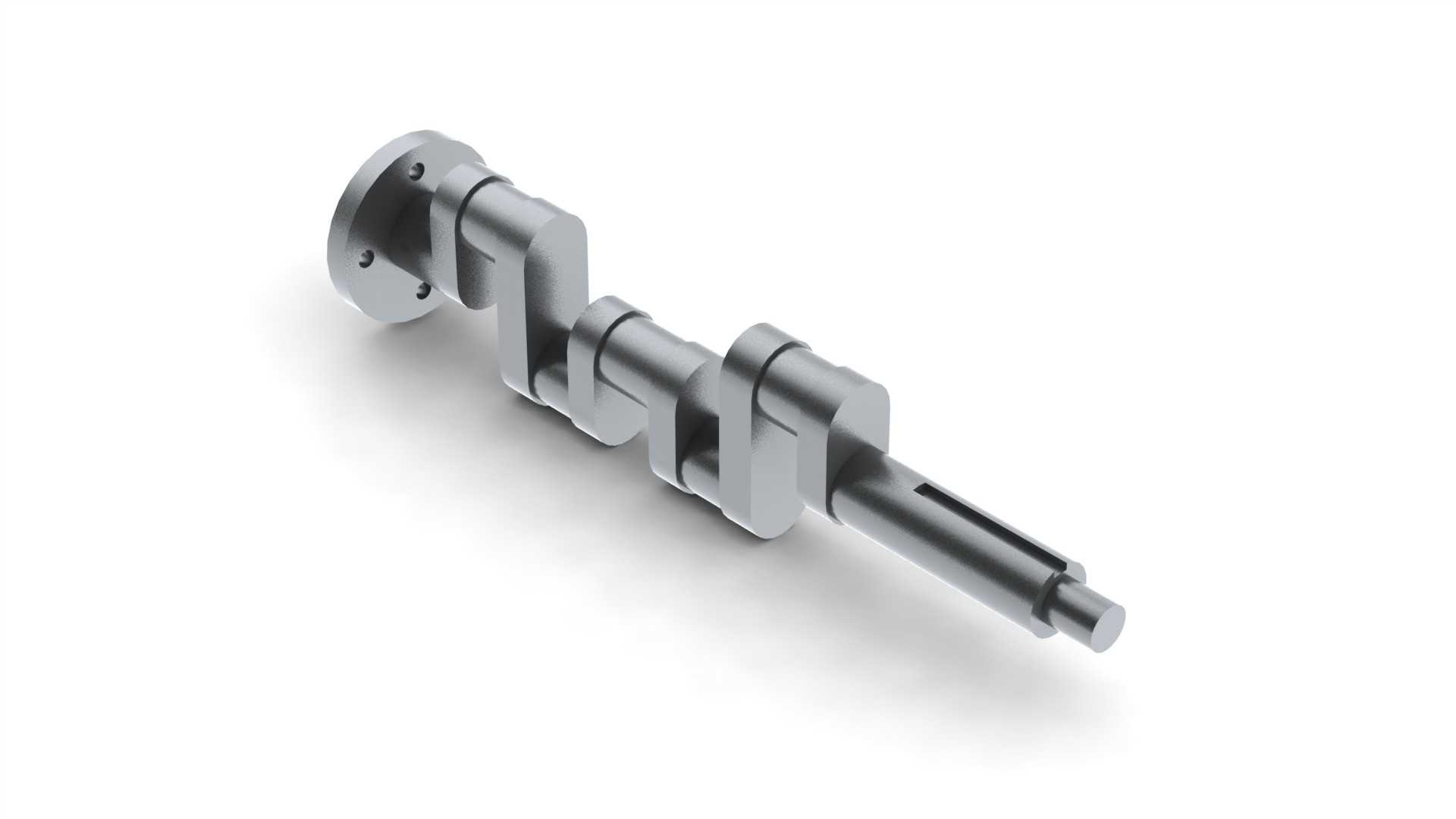

从结构设计思路来看,该曲轴采用整体式锻造结构布局,输入端设置带螺栓孔的连接法兰,用于和飞轮端或者动力输出端的连接盘配合,法兰端的端面跳动、螺栓孔位置度都有严格的形位公差要求,避免装机后出现运转偏摆带来的振动超标问题。主轴颈与连杆轴颈之间通过平衡曲柄块连接,每个曲柄块的偏心距直接决定了活塞的行程参数,设计时需要结合目标排量、压缩比参数反复核算偏心距尺寸,同时要在曲柄块上预留合适的去重区域,方便做动平衡校正时调整配重,保证曲轴在额定转速区间内运转平稳,降低轴承副的冲击载荷。

从安装边界来看,曲轴的各段主轴颈需要和缸体上的主轴承座、轴瓦配合,轴颈的表面粗糙度、圆柱度公差直接影响润滑膜的形成效果,设计时要在轴颈内部预留贯通的润滑油道,让压力机油能够顺利到达各连杆轴颈、主轴颈的摩擦表面,形成持续的润滑保护。输出端的轴段需要匹配油封、正时齿轮或者皮带轮的安装尺寸,轴上的键槽、定位卡环槽的位置要和周边附件的安装空间匹配,避免出现装配干涉。做三维建模时,各段轴颈的过渡圆角是不能忽略的细节,圆角半径的取值直接影响曲轴的疲劳强度,过小的圆角会造成应力集中,在长期交变载荷作用下容易出现断裂失效,同时还要兼顾圆角处和轴瓦端面的配合间隙,不能出现运动干涉。这类曲轴的外形尺寸需要匹配对应机型的缸体中心距、活塞连杆组的运动包络,确保运转过程中曲柄块不会和缸体内壁、连杆大头发生碰撞,平衡块的外轮廓尺寸也要控制在曲轴箱的内部空间边界内,预留足够的运转安全间隙。
