反铲挖掘臂液压驱动结构设计

项目分类:3D模型 发布时间:2021-06-26 ID:212337
  • 反铲挖掘臂液压驱动结构设计
  • 反铲挖掘臂液压驱动结构设计
  • 反铲挖掘臂液压驱动结构设计
  • 反铲挖掘臂液压驱动结构设计
  • 反铲挖掘臂液压驱动结构设计
  • 反铲挖掘臂液压驱动结构设计
  • 反铲挖掘臂液压驱动结构设计
  • 反铲挖掘臂液压驱动结构设计
  • 反铲挖掘臂液压驱动结构设计
  • 反铲挖掘臂液压驱动结构设计
  • 反铲挖掘臂液压驱动结构设计
  • 反铲挖掘臂液压驱动结构设计
  • 反铲挖掘臂液压驱动结构设计
  • 反铲挖掘臂液压驱动结构设计
  • 反铲挖掘臂液压驱动结构设计
  • 反铲挖掘臂液压驱动结构设计
  • 反铲挖掘臂液压驱动结构设计
  • 反铲挖掘臂液压驱动结构设计
  • 反铲挖掘臂液压驱动结构设计
  • 反铲挖掘臂液压驱动结构设计
  • 反铲挖掘臂液压驱动结构设计

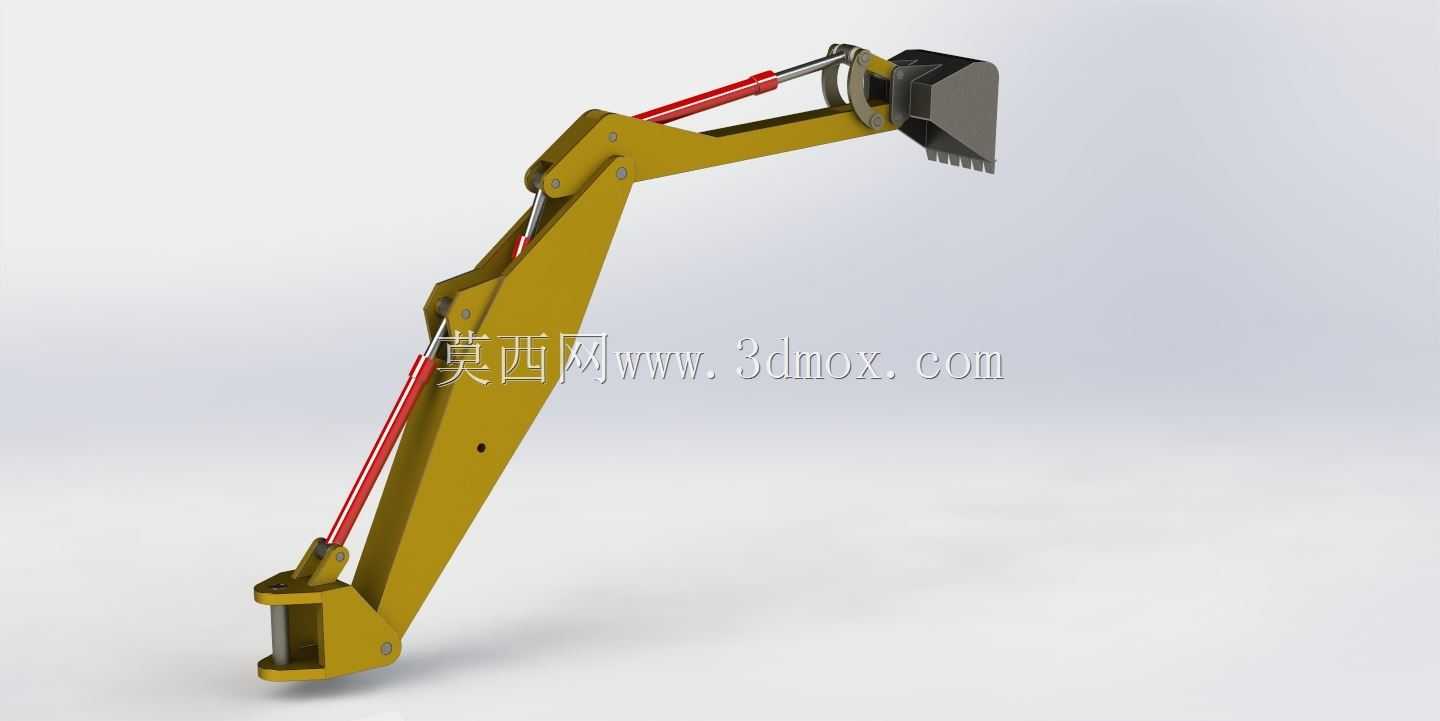

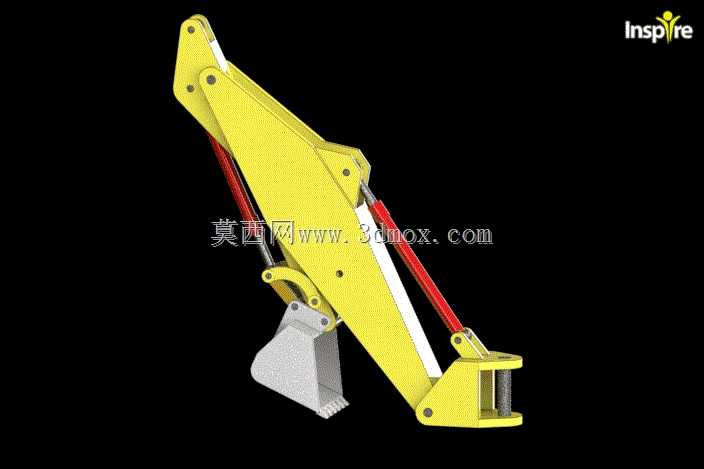

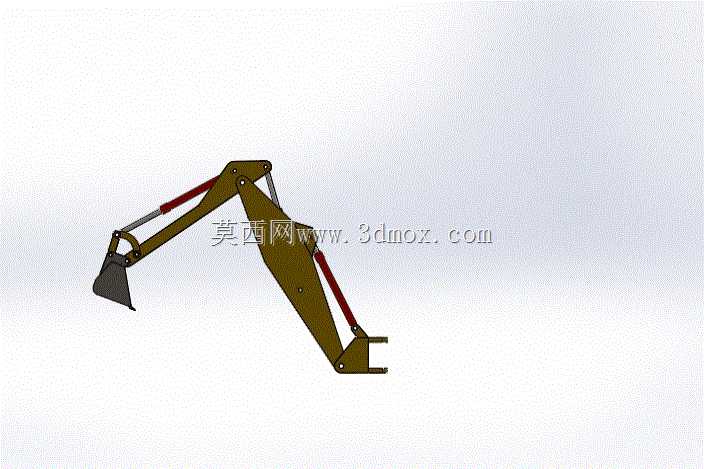

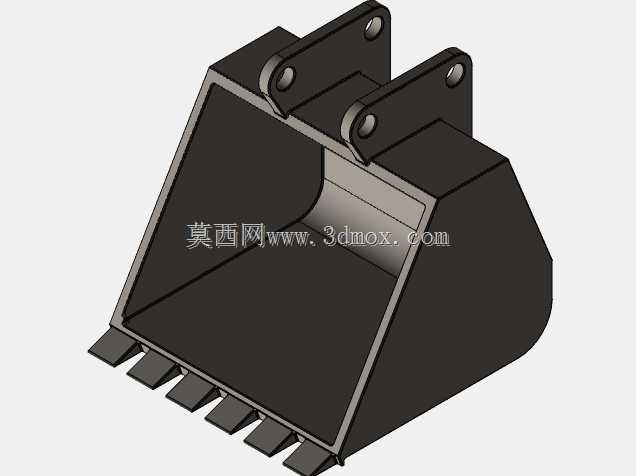

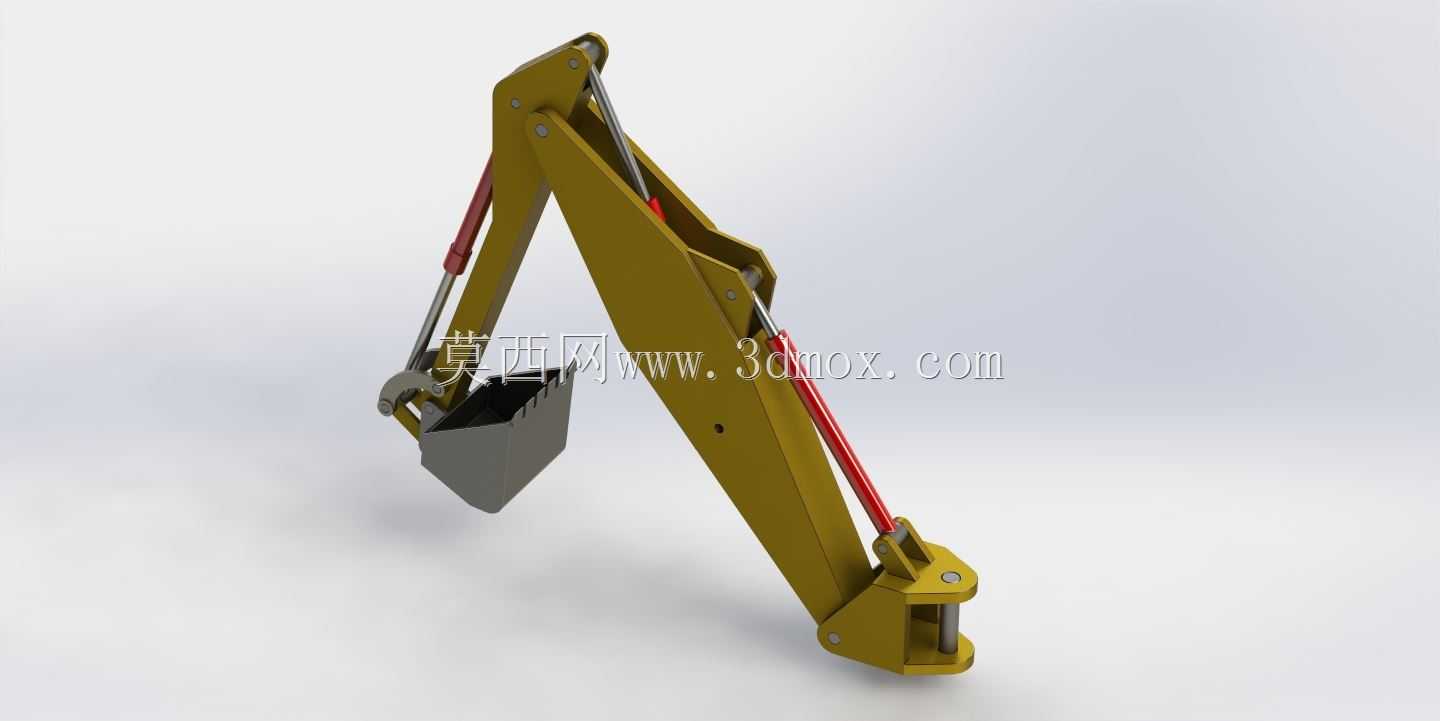

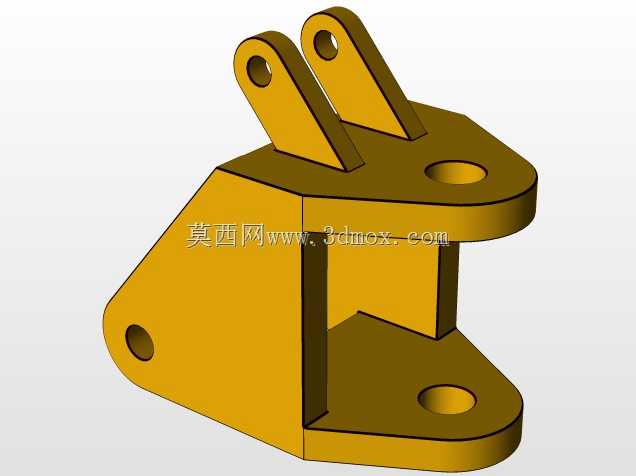

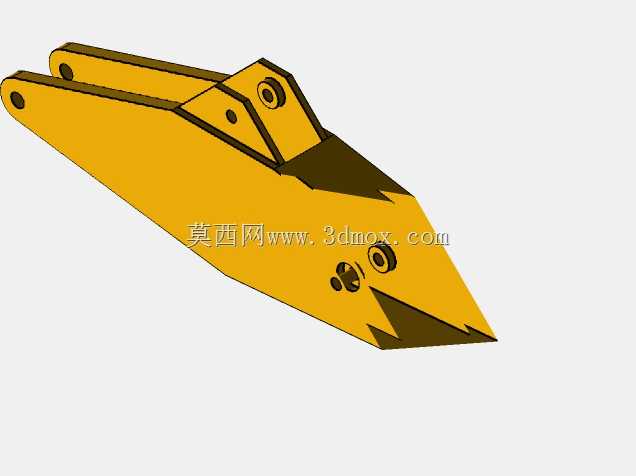

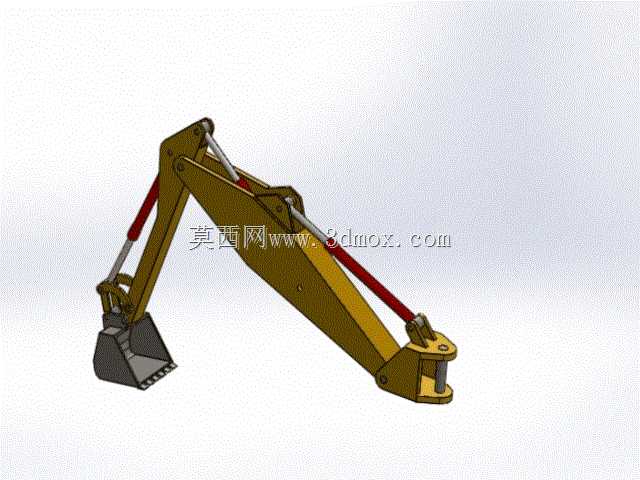

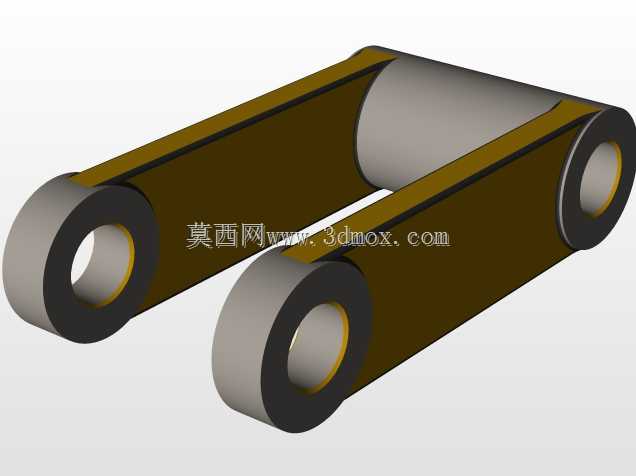

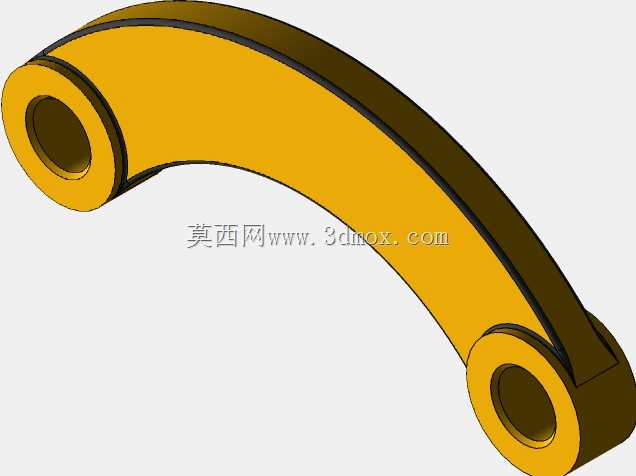

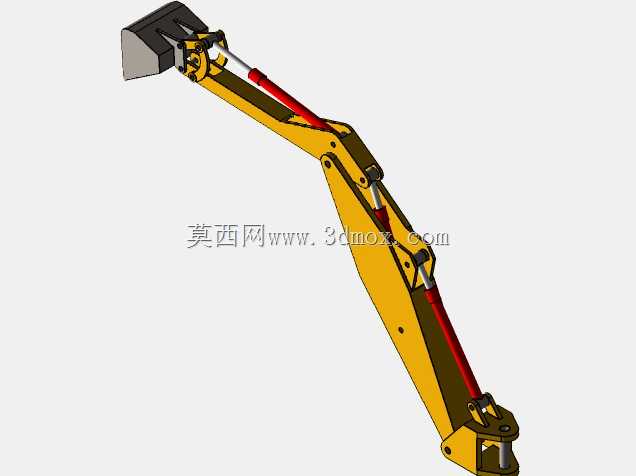

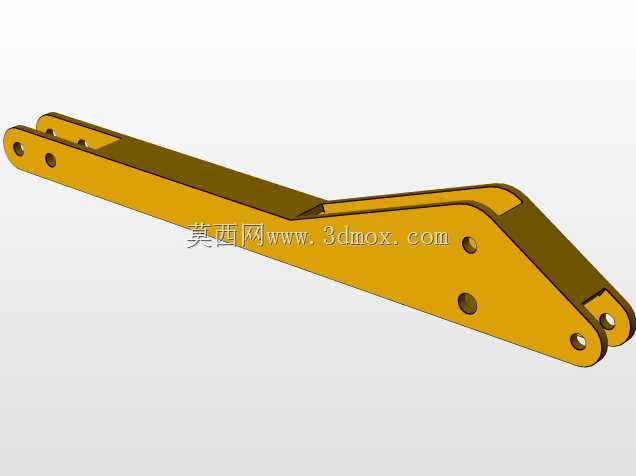

在小型土方作业、市政管线开挖、农田水利修整这类施工场景里,反铲工作装置是挖掘类设备核心的作业执行端,这套结构的设计合理性直接决定设备的作业覆盖范围、挖掘力输出效率以及复杂工况下的动作流畅度。从结构布局来看,整套工作臂采用三段铰接式架构,分别为连接主机转台的动臂段、衔接动臂与铲斗的斗杆段,以及终端负责物料装载的铲斗部件,各段之间通过高强度销轴实现铰接,铰接位置预留了标准润滑脂注油通道,可在长期往复摆动作业中降低铰接副的磨损速率,延长结构件的服役周期。驱动层面,三套液压油缸分别对应动臂举升回落、斗杆收放摆动、铲斗翻转卸料三个核心动作,油缸的铰接点位经过运动学仿真校核,在全行程动作范围内不会出现结构干涉,同时能保证在常用挖掘深度区间内,斗齿尖可以输出足够的破碎挖掘力,应对三类以下土层的开挖作业需求。设计过程中优先考虑了作业边界的适配性,动臂举升最高位置时,可满足常规自卸卡车的卸料高度要求,不会出现卸料时物料散落至运输车辆边缘的问题;斗杆完全伸出后,最大挖掘深度可覆盖多数市政管线埋设、小型基坑开挖的深度需求,无需额外配置加长臂组件即可完成常规作业。安装接口部分,动臂根部的铰接座采用标准化连接尺寸,可适配多数小型挖掘主机的转台前端安装位,无需对主机结构进行二次改造即可完成换装,液压管路的排布沿臂架内侧的走线槽布置,通过管卡固定在臂架腹板上,可避免作业过程中臂架与周边障碍物剐蹭损坏液压管路,同时管路弯曲半径符合液压系统设计规范,不会出现因管路弯折导致的通流截面减小、系统压力损失过大的问题。铲斗部位的斗齿采用可更换式结构,斗齿与斗唇通过卡销固定,在斗齿磨损到极限后可快速拆卸更换,无需整体更换铲斗结构,降低现场运维的成本与停机时长。整个臂架的受力结构采用箱型截面焊接设计,腹板与翼板的焊缝经过受力校核,在最大挖掘力工况下,结构应力集中区域的安全系数满足工程机械设计标准要求,不会出现长期重载作业下的结构开裂、变形问题。
