和泉SmartRelay智能中继系统三维结构

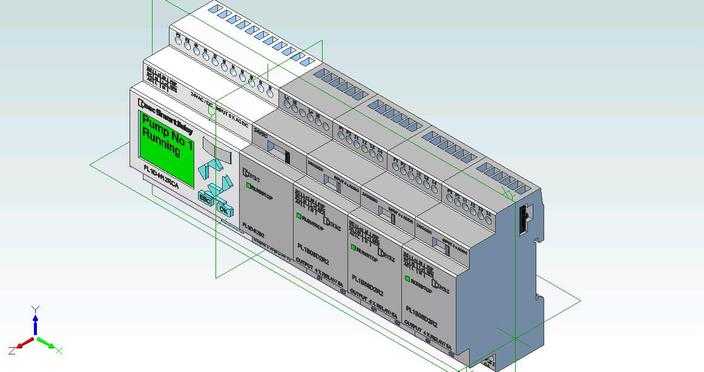

本作品为和泉SmartRelay系列智能中继系统的三维建模成果，建模过程依托三维设计软件完成，整体采用模块化拼接的设计逻辑，完整还原了智能中继系统的组合式结构特征。建模阶段首先对单模块的壳体轮廓进行精准草绘，通过拉伸、切除等基础特征命令构建模块的主体基座，严格匹配实物的安装卡扣、拼接导轨的尺寸公差，确保多模块拼接时的对位精度，相邻模块间的拼接缝隙控制在合理范围内，还原实物导轨安装的顺滑装配体验。外观细节处理上，对每个模块正面的标识区域做了独立的特征分割，预留出显示屏、状态指示灯、接线端子排的安装位，其中带显示功能的主控模块单独构建了显示屏的凹陷安装槽，模拟实物的屏幕嵌入结构，侧面的散热格栅通过阵列命令完成均匀排布，还原实物的散热结构设计。材质渲染阶段，主体壳体采用工业常用的浅灰哑光工程塑料材质，调整材质的粗糙度参数模拟塑料外壳的磨砂质感，接线端子区域采用深灰硬质塑料材质区分功能区域，显示屏区域赋予半透的深色亚克力材质，模拟实物显示屏的玻璃质感，模块上的品牌标识、功能标注采用丝网印刷的贴附效果，调整贴图的透明度与凹凸参数，还原标识印刷在壳体表面的真实触感。结构设计上完整还原了智能中继系统的可拓展特性，从主控模块到拓展IO模块的拼接结构完全参照实物的连接逻辑，每个模块顶部的接线端子排做了等距排布，端子的压线结构、标识编号位都做了精细化建模，模块底部的导轨卡扣做了可活动的结构示意，还原产品在标准电气导轨上的安装固定方式。整体建模过程遵循工业电气产品的设计规范，所有特征的尺寸比例均参照实物产品的公开参数进行校准，既保证了外观的高度还原，也体现了模块化电气组件的结构设计思路，可用于电气柜布局演示、产品展示、教学演示等场景。
