西门子LogoTD可编程逻辑控制器三维建模作品

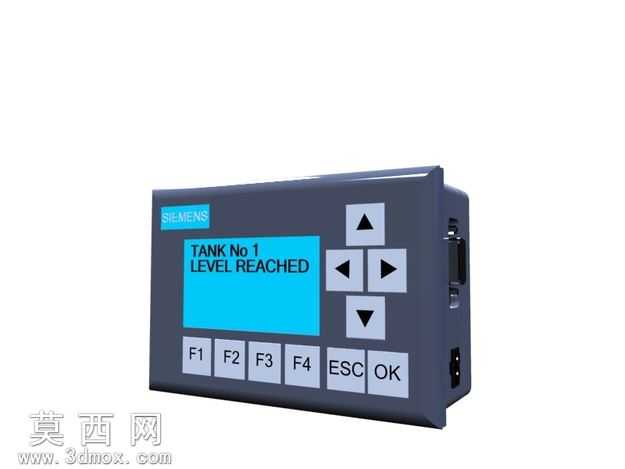

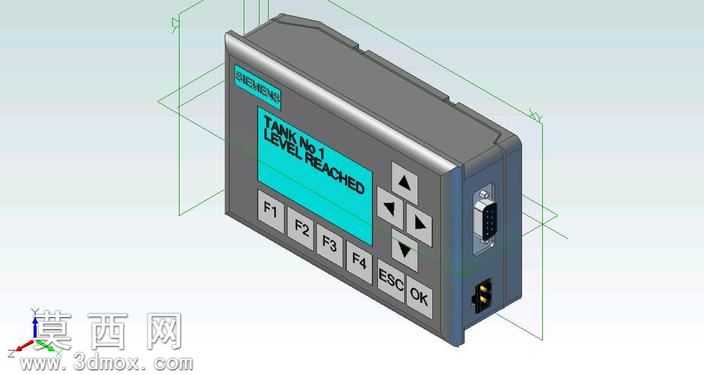

本作品为西门子LogoTD微型逻辑可编程控制器的三维数字模型，建模过程依托主流三维设计软件完成，全程遵循工业产品建模的严谨规范，1:1还原实物的外观比例与结构细节。建模初期先梳理实物的整体结构逻辑，将产品拆分为外壳主体、显示屏区域、操作按键组、侧边接口区四个核心模块，采用自底向上的建模思路逐块构建：首先通过草图绘制外壳的基础轮廓，使用拉伸、倒角命令生成带圆角过渡的长方体外壳主体，外壳边缘的圆角参数严格匹配实物的工业设计弧度，避免出现生硬的直角转折，还原工业控制器兼顾握持与安装的圆润边角设计。针对正面的蓝色背光显示屏区域，先绘制屏幕的内凹安装槽结构，通过切除拉伸生成屏幕嵌装的腔体，再单独构建屏幕面板模型，赋予半透明的蓝色亚克力材质，模拟实物通电后显示蓝色背光的视觉效果，屏幕表面添加轻微的反光属性，还原工业显示屏的玻璃质感。操作按键组的建模严格对应实物的布局：上方为四向方向导航按键，包含上下左右四个独立按键与中心确认位，下方依次排列F1至F4四个功能按键、ESC退出按键与OK确认按键，每个按键都单独建模，还原按键微微凸起于面板的立体结构，按键表面的字符通过纹理映射实现，保证字符位置、大小与实物完全一致，按键边缘添加微小的倒角处理，模拟真实塑料按键的注塑工艺细节。外壳左上角的西门子品牌标识区域，通过浮雕建模方式还原标识的凸起质感，避免简单贴图带来的平面感。侧边的接口区域，精准还原电源接口、通讯接口的内凹结构与接口内部的触点细节，接口边缘的防尘槽结构也完整复刻，还原实物接口的防护设计细节。材质渲染阶段，外壳主体采用深灰色哑光工业塑料材质，调整材质的粗糙度参数模拟磨砂塑料的细腻质感，避免过度反光带来的失真；按键采用与外壳同色系但略浅的灰色塑料材质，通过细微的色差区分按键与面板的层次；屏幕区域的蓝色面板调整透明度与发光参数，模拟背光点亮时的通透效果，屏幕上显示的“TANK No.1 LEVEL REACHED”字样通过贴图精准映射，还原设备运行时的界面显示状态。整体模型装配完成后进行全局干涉检查，确保各个部件之间无结构穿模，各按键与面板的间隙、屏幕与外壳的配合间隙都符合实物的装配公差，完整还原这款微型可编程控制器的工业设计细节，可用于工业场景搭建、电气教学演示、产品宣传素材制作等多个场景。
