共轴双旋翼迷你遥控直升机结构设计

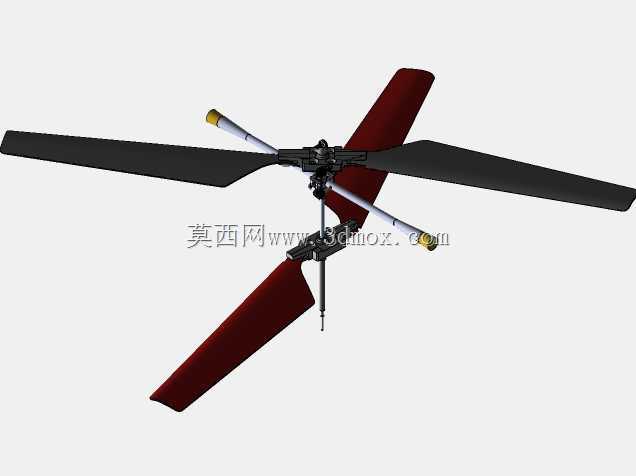

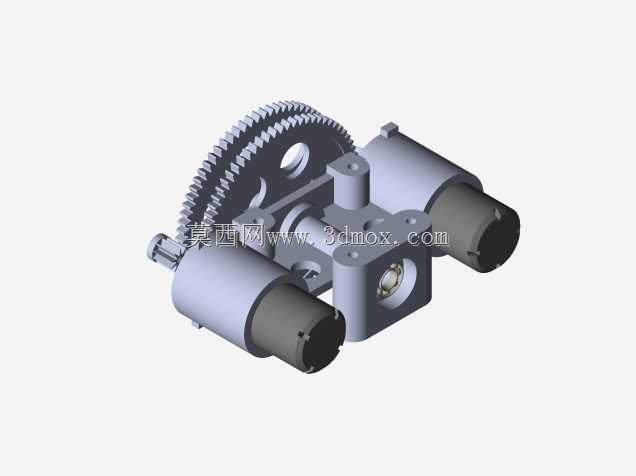

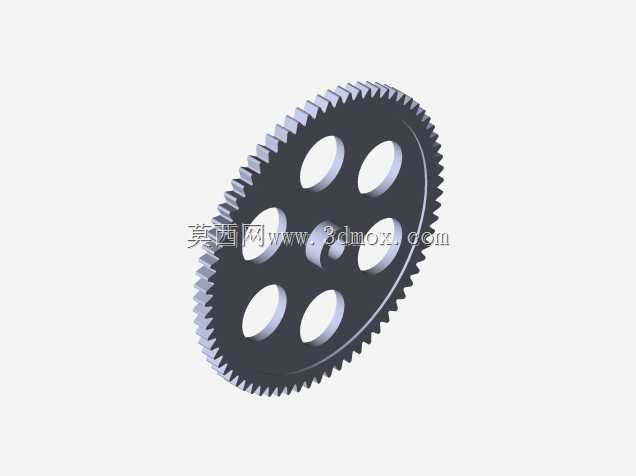

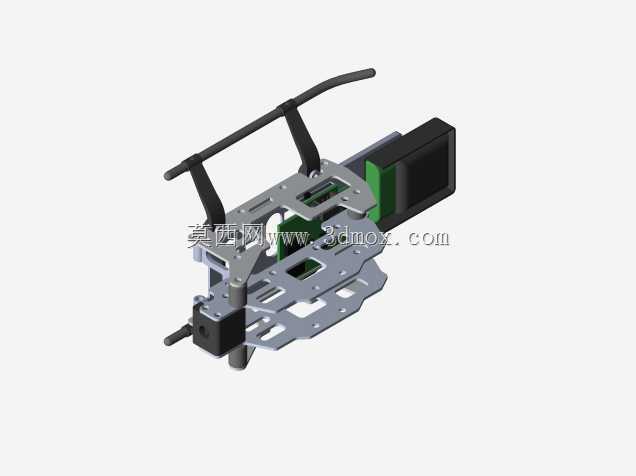

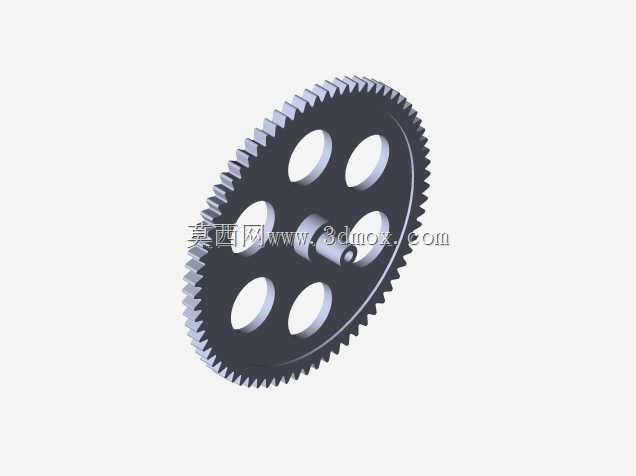

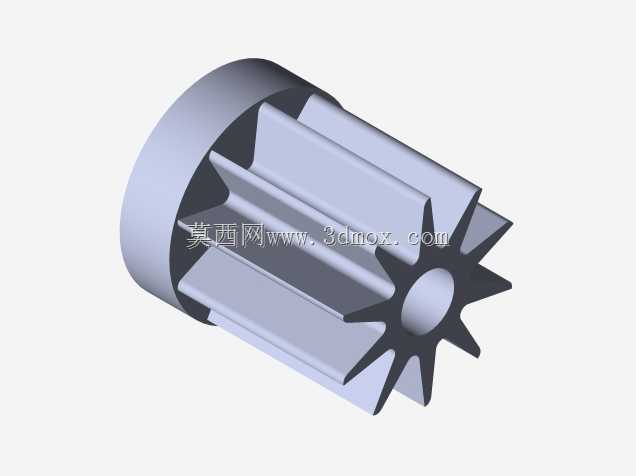

这款小型共轴双旋翼直升机的结构设计，核心面向室内近距飞行的消费级航模场景，区别于户外大尺寸航模，其整体结构紧凑，安装边界控制在机身长度220mm、旋翼直径180mm、整机高度160mm范围内，可在普通居家客厅、小型办公区域完成起降与飞行动作，无需开阔的户外场地，适配普通爱好者日常把玩、青少年航模科普教学的使用需求。设计过程中优先考虑低空低速飞行的稳定性，采用上下共轴反转的双旋翼布局，抵消单旋翼旋转产生的反扭矩，省去了传统单旋翼直升机必备的尾桨结构，既缩减了整机横向尺寸，也降低了尾桨碰撞障碍物造成结构损坏的概率，尾端仅保留小型配重块与姿态微调结构，用于平衡机身前后重心，避免飞行过程中出现机头俯仰偏移的问题。机身主体采用分层承载的结构思路，上部旋翼夹座与倾斜盘组件采用硬质金属材质加工，承担旋翼旋转产生的交变载荷，保证传动过程的结构刚度，避免高速旋转时旋翼出现过大摆幅；中部机身舱段采用轻量化注塑壳体，内部预留电池、控制电路板、微型舵机的安装位，壳体曲面做流线过渡处理，减少低空慢速飞行时的空气阻力；下部滑橇式起落架采用弹性金属支架搭配硬质塑料脚垫，起降时可通过支架自身形变吸收冲击能量，无需额外加装阻尼结构，同时起落架的横向支撑宽度控制在120mm，保证静置与降落时的侧向稳定性，避免侧翻。旋翼桨叶采用对称翼型设计，单片桨叶长度控制在80mm，桨根与夹座采用铰接式连接，可在飞行过程中通过倾斜盘的动作调整桨距，实现升降、前后、转向的姿态控制，桨尖做钝化处理，降低碰撞时的结构断裂风险。尾撑杆采用薄壁空心金属管结构，在保证结构强度的前提下尽可能降低尾部重量，将整机重心控制在旋翼轴正下方的机身中部区域，保证飞行过程中的姿态可控。整机的传动结构采用多级齿轮减速，将微型电机的高转速低扭矩输出转换为旋翼所需的低转速大扭矩驱动，齿轮啮合间隙控制在0.1mm以内，既保证传动效率，也避免间隙过大造成的传动抖动。机身侧面预留维修拆卸口，可快速更换电池、检修内部传动组件，日常维护无需完全拆解机身壳体，降低普通用户的维护门槛。
