气动三通分料换向阀结构设计

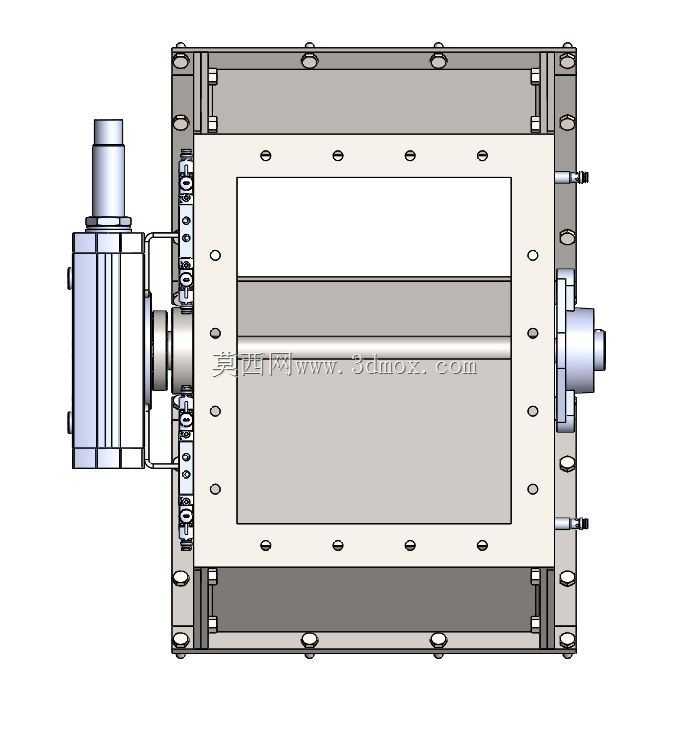

　　这套三通分料换向结构主要面向散料输送系统的料路切换需求，常见于粮食加工、建材配料、化工粉体输送、冶金给料等工况。设备安装在料仓出口、溜管转接点或带式输送机头部，可把上方来料按工艺要求分配到两条下游支路，避免人工拆换溜槽或停机改路。阀体上部采用方形法兰接口，便于直接与方形料斗、预制溜管或设备出料口对接，法兰面预留均匀螺栓孔，安装时可通过密封垫控制粉尘外溢。下部两个出料口呈对称斜向布置，内部流道顺着物料下落方向扩展，减少粉料、颗粒料在拐角处的滞留与架桥风险。

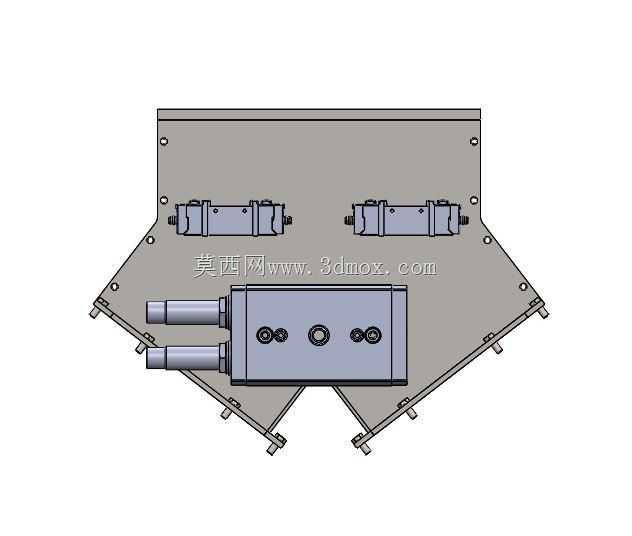

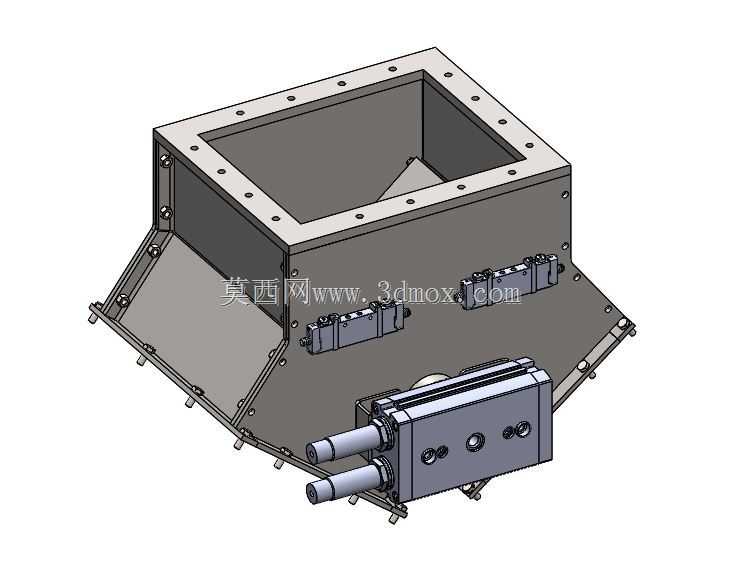

　　驱动部分采用双杆气动执行机构，气缸轴线贴近阀板摆动区域，传动链路短，动作响应直接。阀板转轴位于分流岔口处，执行器通过连杆带动阀板在两个工位间摆动：阀板贴向一侧内壁时，来料被导向另一侧出料口；切换至反向位置后，料路同步换向。这种结构适合频繁切换的间歇配料场景，气压驱动动作平稳，冲击载荷相对可控。执行器侧面布置检测开关，可把阀板位置反馈到控制系统，便于联锁判断料路状态，防止误送料。

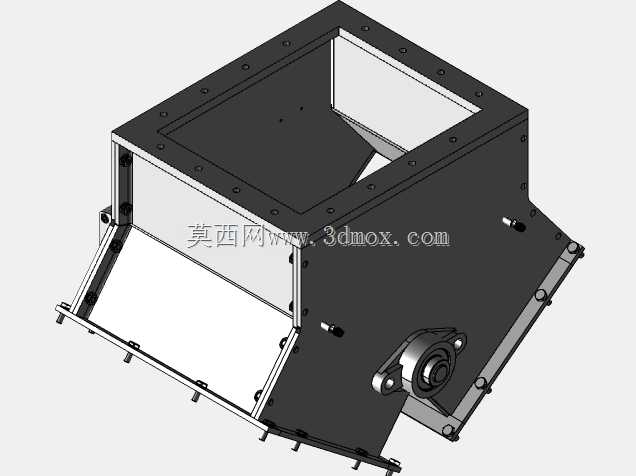

　　从结构设计角度看，壳体采用折弯板与加强板组合，侧壁在转轴、法兰和支腿位置进行局部加强，既能承受料柱压力，也能控制阀体焊接后的变形。检修侧板通过快拆螺栓固定，维护人员可在不拆卸主管道的情况下检查阀板磨损、密封间隙和积料情况。阀板迎料面可根据物料特性更换耐磨衬板，针对磨蚀性较强的颗粒料，能显著延长主体寿命；针对流动性差的粉体，流道内壁应尽量保持连续平滑，避免突出螺栓头形成挂料点。

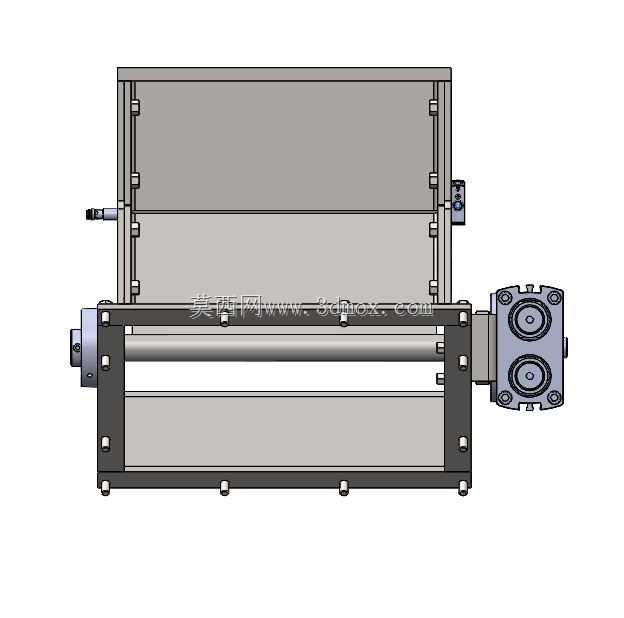

　　安装边界方面，上部方形法兰决定了设备需要预留竖直进料空间，两侧斜口下方应留出接料设备或溜管的安装距离。气动执行器向阀体前侧伸出，选型布局时要在前方保留气缸维护、磁性开关接线和手动调试空间，后侧则需留出阀板转动余量。阀体底部支撑点应与平台钢架可靠连接，避免满料启停时产生晃动。若用于正压或负压输送线，还需在转轴处增加轴封或填料密封，并核对气缸推力与阀板两侧压差，保证带料状态下仍能可靠换向。整体建模把法兰孔位、执行器外形、检修板和斜流道关系完整表达，可直接用于方案布置、干涉检查和非标件细化。
