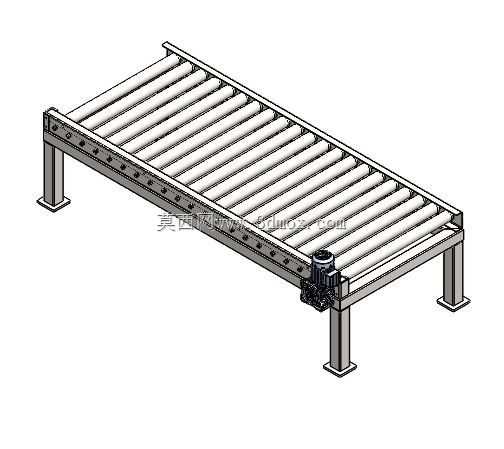

动力驱动型辊道物料输送设备结构

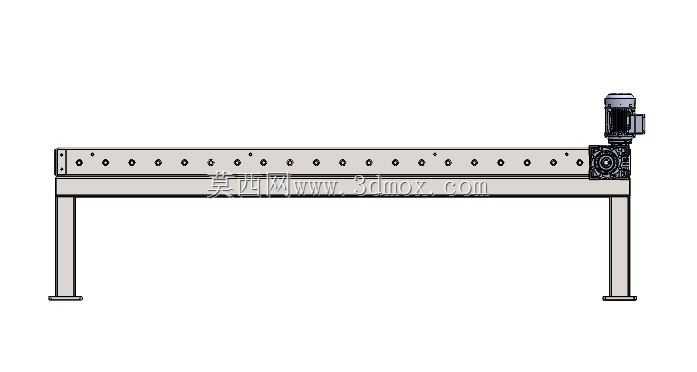

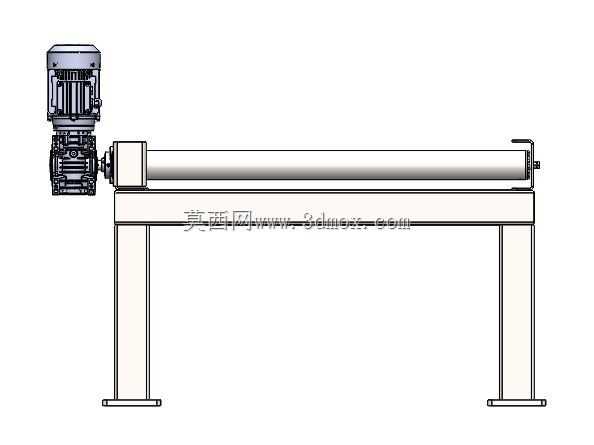

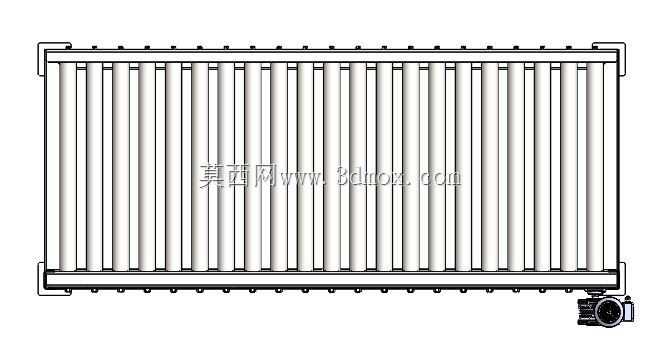

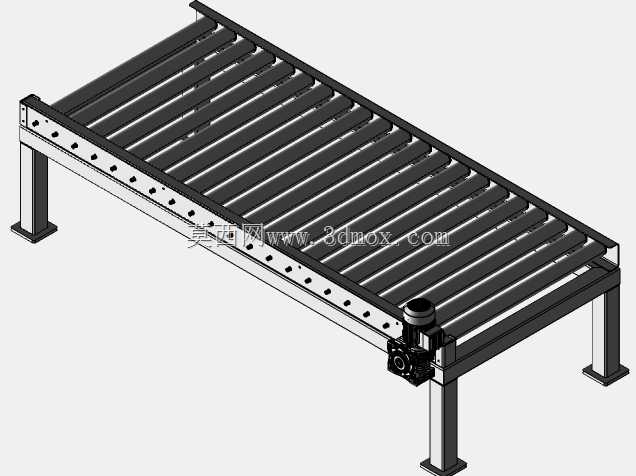

在离散制造的车间物流布局里，这类辊道输送设备常作为工序间物料流转的核心衔接载体，不管是五金件加工后的工序转运、包装线前段的待包装件输送，还是仓储分拣环节的成件货品平移，都能看到这类设备的应用场景，它不需要额外的托盘适配，只要底部有平整支撑面的箱体、工装板、成型工件都可以直接放置在辊筒面上完成输送，相比皮带输送，它的承载能力更强，耐磕碰、耐油污的属性也更适配机加工车间的复杂工况，日常维护只需要定期检查辊筒转动灵活性、传动张紧度即可，运维成本远低于其他类型的连续输送设备。从结构设计逻辑来看，这款辊道设备采用侧边集中驱动的布局，驱动电机安装在机架出料端的侧下方，通过链传动结构带动每根辊筒同步转动，这种布局的优势在于不会占用输送面上下的通行空间，机架侧边预留的安装孔位可以灵活加装挡边、导向条、检测传感器支架，适配不同宽度的物料输送需求，也方便后续和顶升移栽机、转角机等其他物流设备做拼接集成。机架部分采用标准型钢拼焊成型，四条支撑腿底部带可调脚杯，可以在地面不平整的车间现场调整整机水平度，调整范围可以覆盖±50mm的地面高差，不需要额外做地面预埋处理，降低现场安装的施工难度。辊筒采用统一直径的精密辊筒，辊筒间距根据常规输送物料的最小尺寸设计，保证最小尺寸的工件也能同时被三根以上辊筒支撑，不会出现卡料、掉落的问题，辊筒表面做镀锌处理，兼顾耐磨和防锈性能，适配多数工业场景的使用需求。安装边界方面，这类设备的机架宽度比有效输送面宽出120mm左右，预留了侧边传动组件和护板的安装空间，支撑腿的横向跨距根据整机长度做分段设置，长度超过3米的机型会在中间位置额外增加支撑腿，避免长距离输送时机架出现下挠变形，设备进料端和出料端的端面都预留了标准连接孔，可以和同规格的辊道线直接拼接，也可以根据现场布局需求加装过渡板，衔接不同高度的其他输送设备。设计时还考虑了安全防护需求，侧边的传动链条外部可以加装可拆卸的护罩，避免生产过程中杂物卷入传动结构，也能防止操作人员衣物剐蹭传动部件，符合车间生产的安全规范。
