小型桌面级全电动注塑成型设备结构

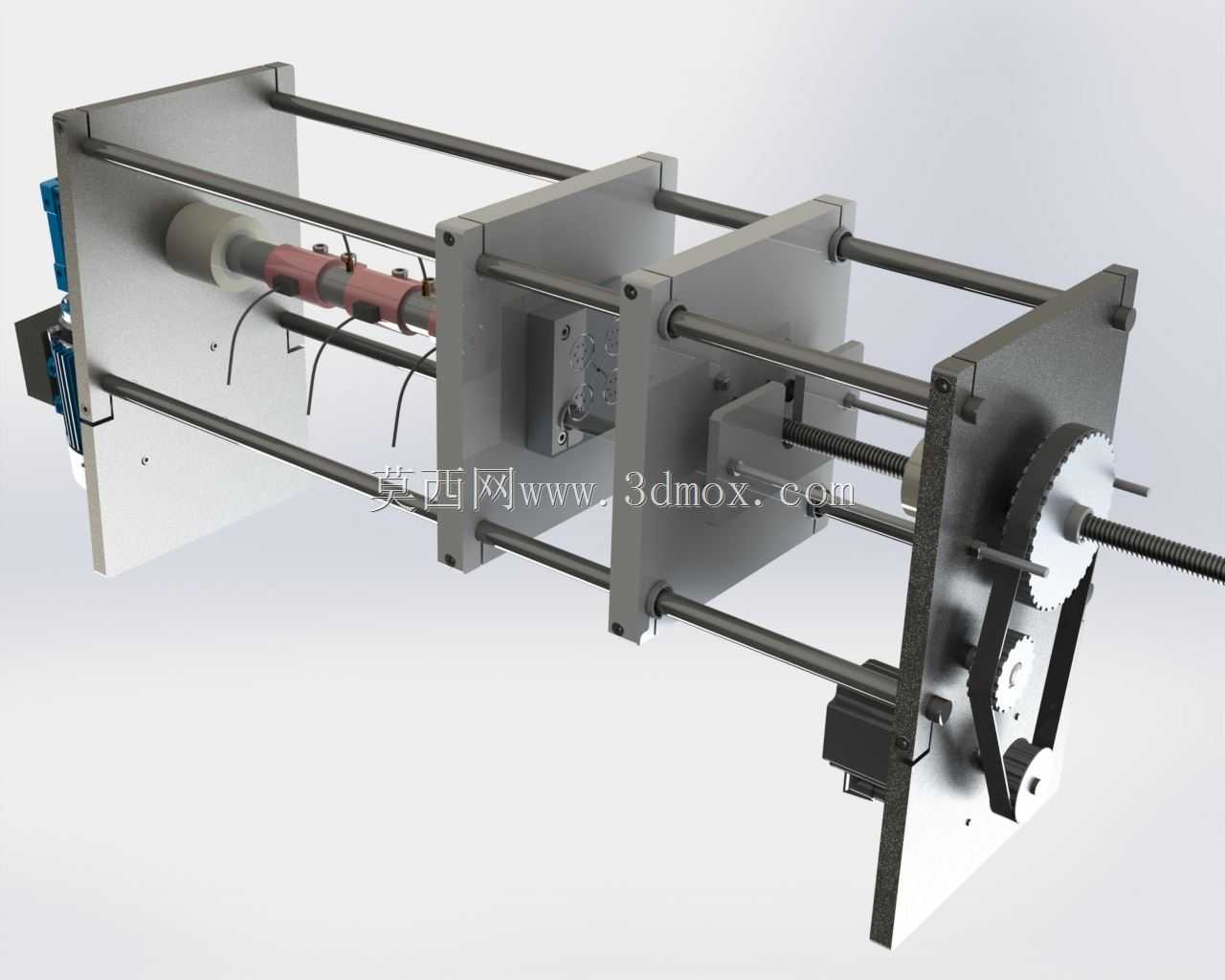

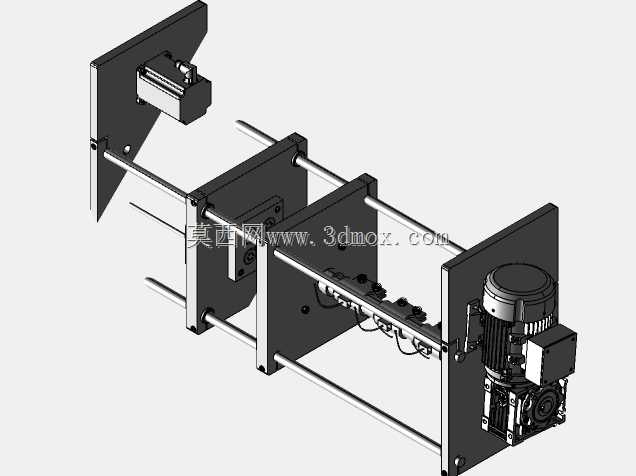

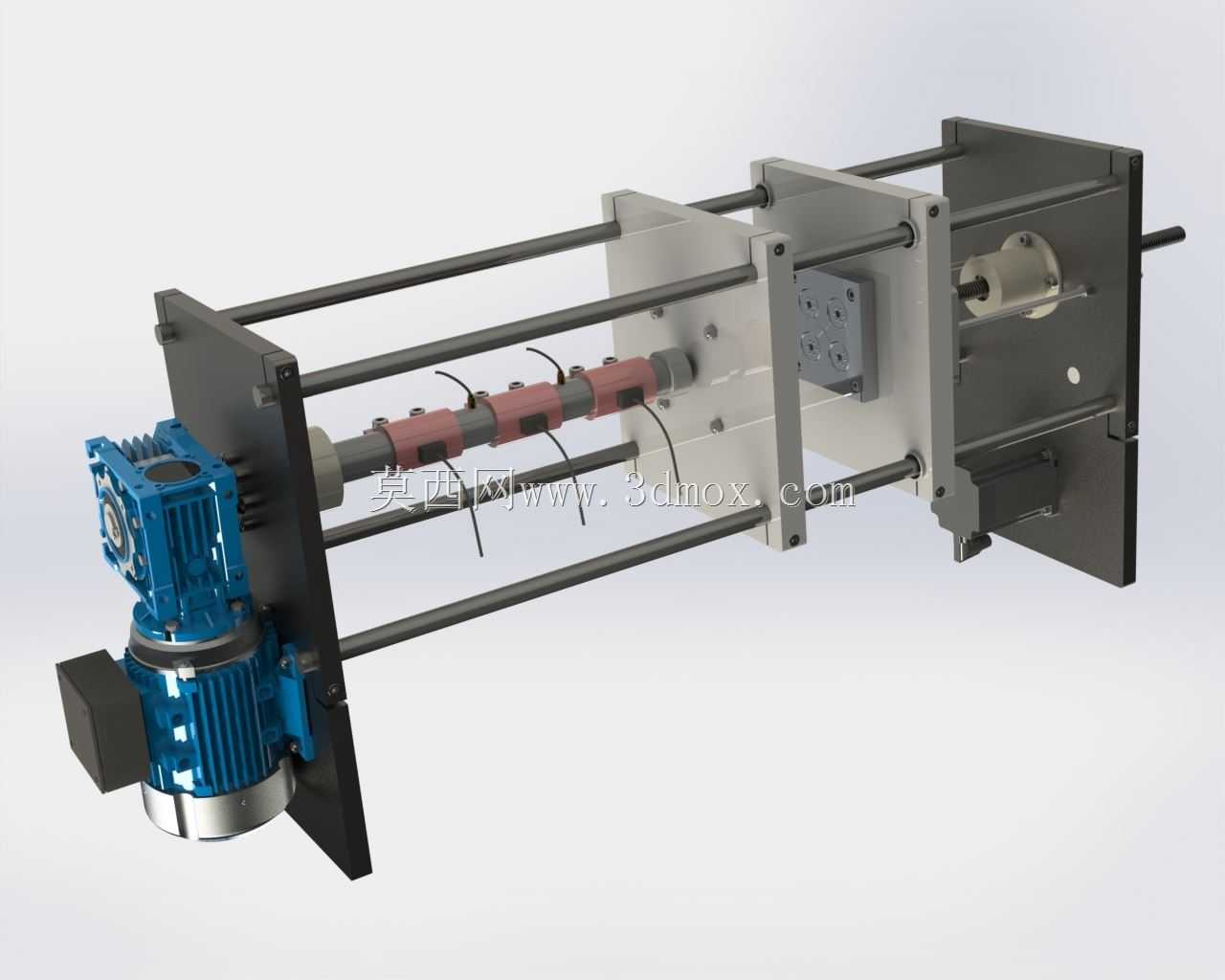

这款小型全电动注塑设备的结构设计，瞄准小批量塑料零件试制、个人工坊加工、教学实验演示这类对设备占地、成本敏感的应用场景，区别于传统液压式大型注塑机的笨重架构，整机采用卧式直压的布局逻辑，将塑化、合模、射胶三大核心模块集成在同一组导向支撑结构上，无需额外搭建液压站、冷却管路等附属配套，单台设备即可完成从原料熔融到成品脱模的完整注塑流程。从结构排布来看，设备的合模单元采用多根平行光轴作为导向支撑，搭配线性轴承实现动模板的平稳滑移，锁模力通过丝杠传动结构直接施加，避免了液压系统常见的压力波动、漏油维护问题，合模行程的调整可通过限位结构灵活设定，适配不同厚度的小型模具安装，安装基面预留了标准化的模具固定螺孔，可直接装夹常见的小型实验模、快速原型模。射胶单元与塑化组件同轴布置，驱动电机通过减速结构直接带动塑化螺杆转动，射胶动作同样由丝杠副驱动，可精准控制射胶的压力、速度与保压时长，料筒区段配置多组温度检测点位，可根据不同塑料原料的熔融特性分段设定加热温度，适配聚丙烯、聚乙烯、ABS及其共混物等常见热塑性塑料的加工需求，料筒前端的喷嘴结构采用通用适配尺寸，可匹配不同浇口形式的小型模具。整机的安装边界控制在桌面级设备的尺寸范围内，基座采用加厚板材加工保证整体刚性，所有传动部件均做了防护设计避免操作干涉，电气控制元件集中布置在机身侧方的预留空间，走线沿支撑结构内侧排布规整，既方便日常维护检修，也避免加工过程中原料碎屑、溢料对线路造成损伤。在设计思路上，这套结构优先考虑了零件的易加工性与通用件替换性，多数支撑件、连接件都可采用常规板材、标准型材加工，传动类零件全部选用市面通用的标准规格，无需定制特殊非标件，大幅降低了设备的制作与维护成本，同时各功能模块采用分体式装配逻辑，可单独拆解更换塑化组件、合模驱动部件，方便根据加工需求调整设备的射胶量、锁模力参数，既满足个人DIY制作小型塑料零件的使用需求，也可作为教学场景中演示注塑成型原理、机械传动结构的实操载体，针对小批量定制零件、廉价模具试模、洁净要求较高的医疗类小零件试制场景，这种无液压系统的全电动结构也能避免油污污染，适配对生产环境洁净度有要求的加工场景。
