双齿距侧向抽芯喷雾器注塑模具结构

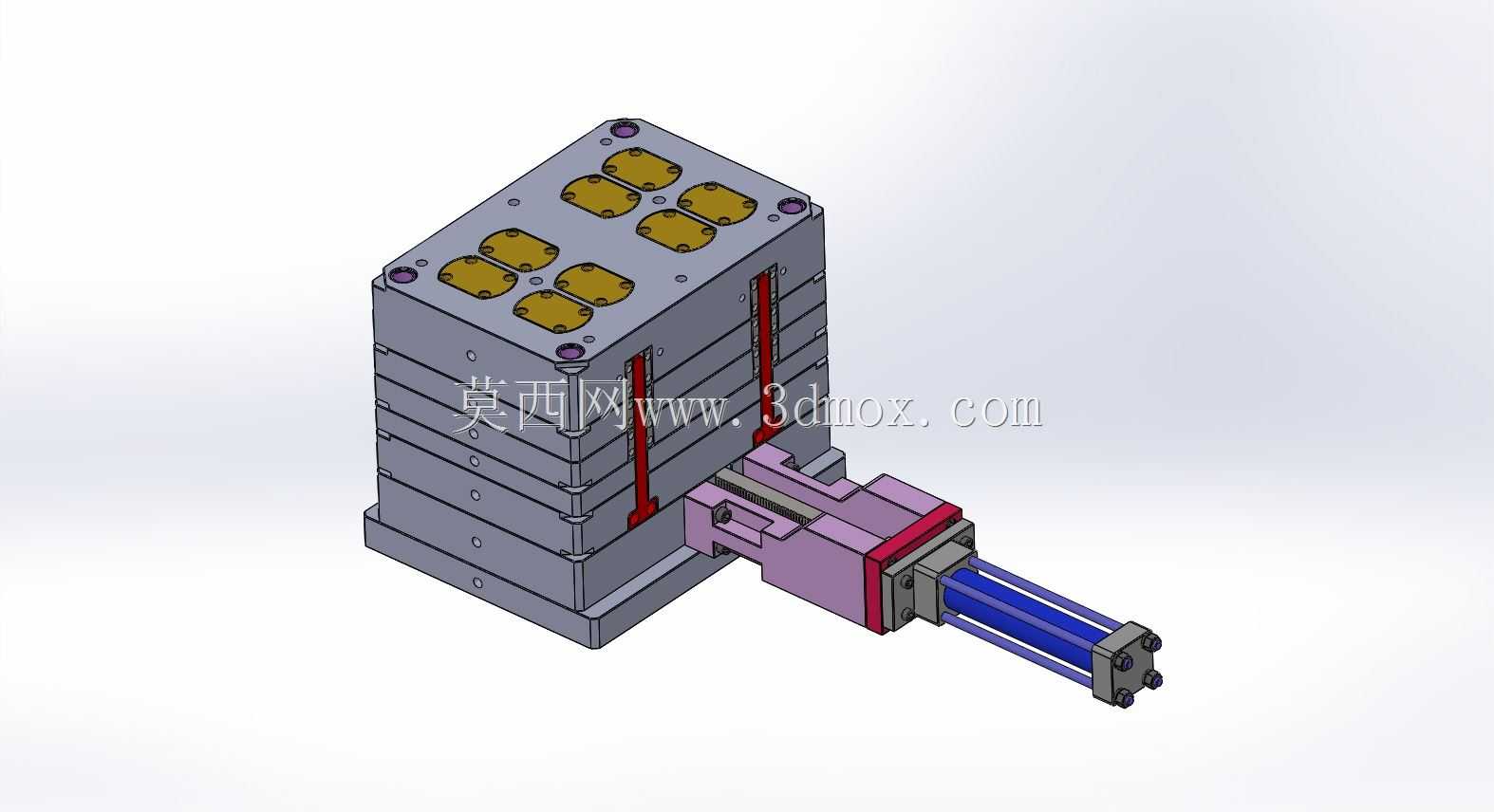

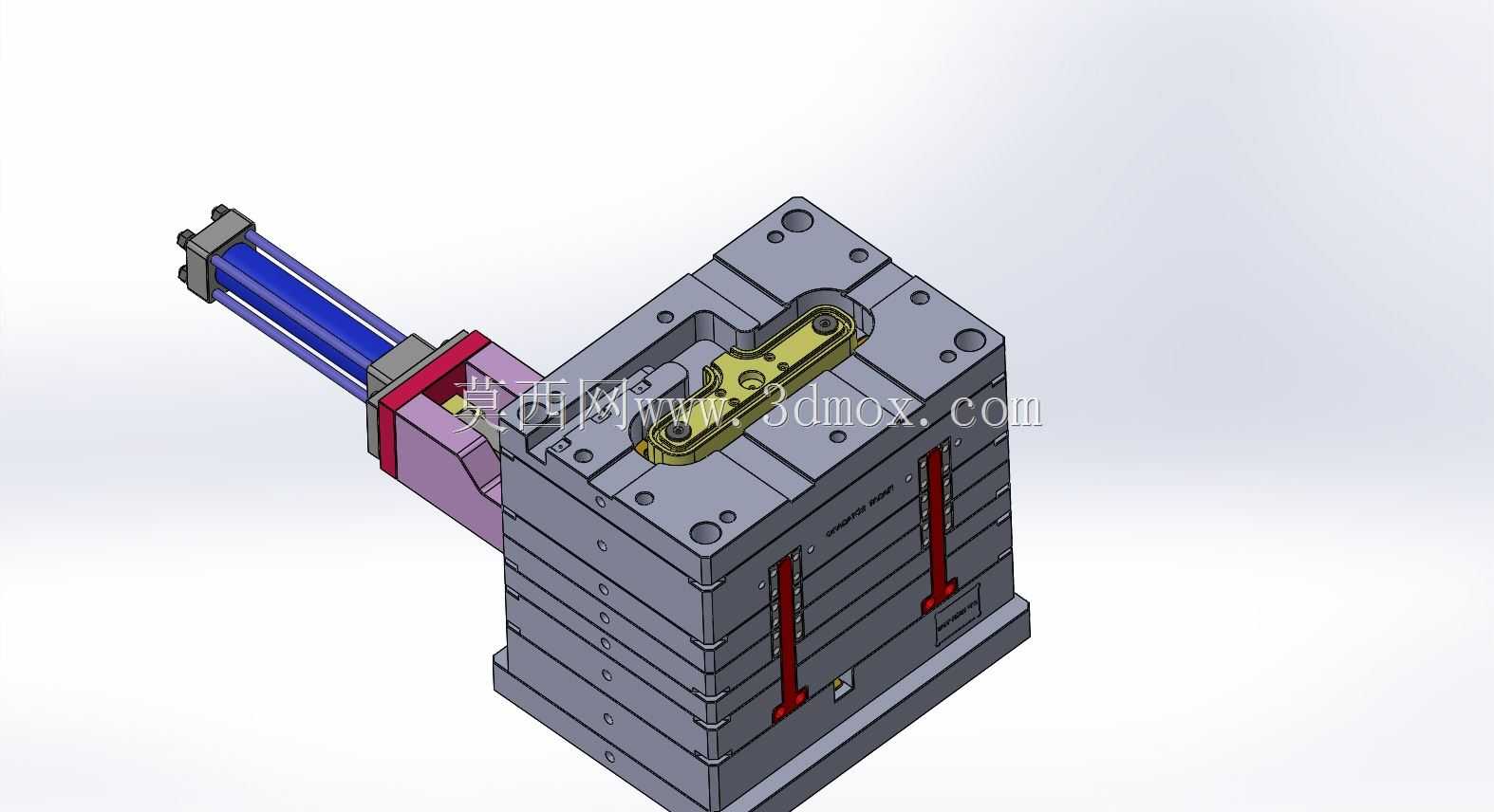

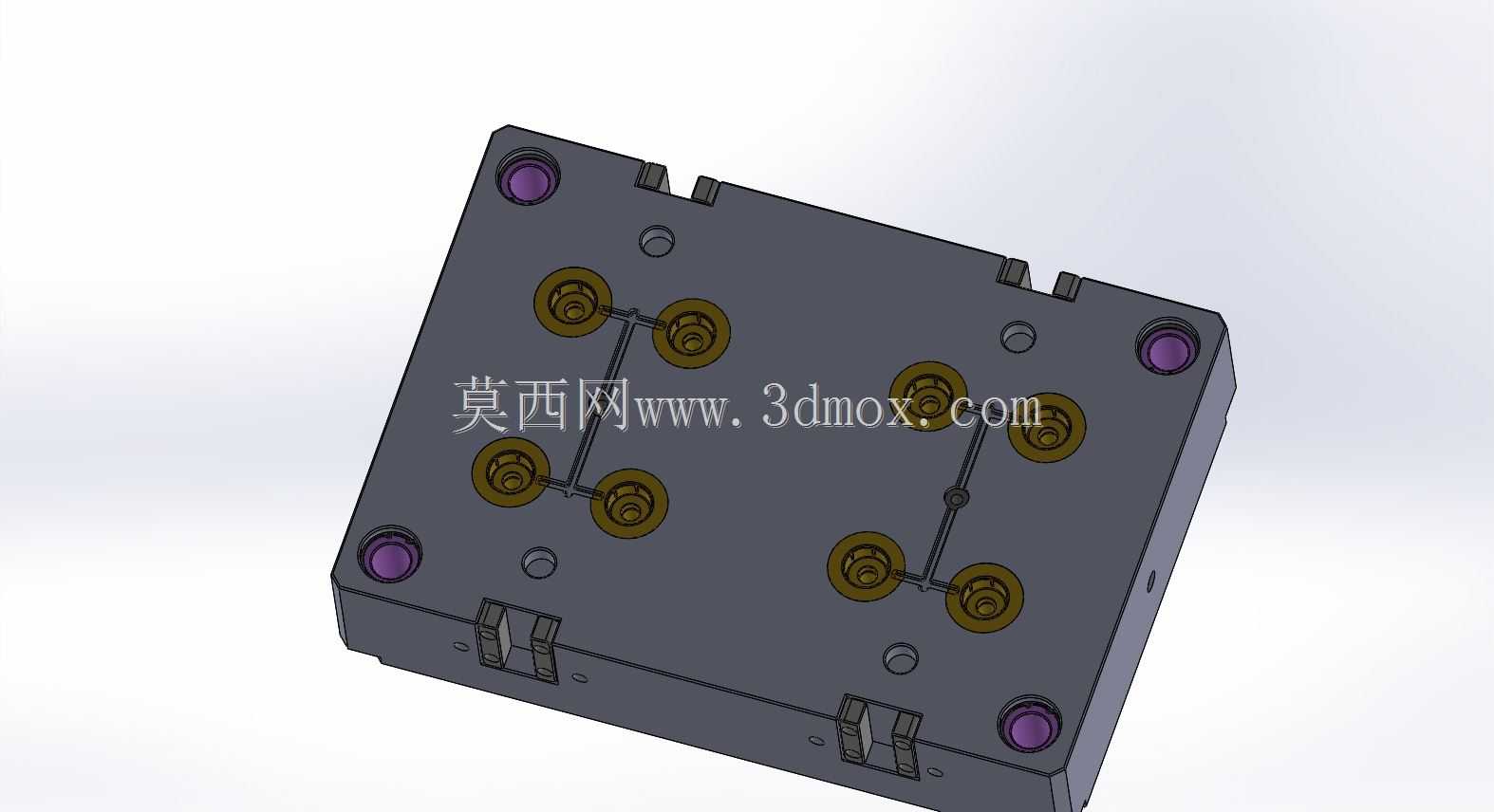

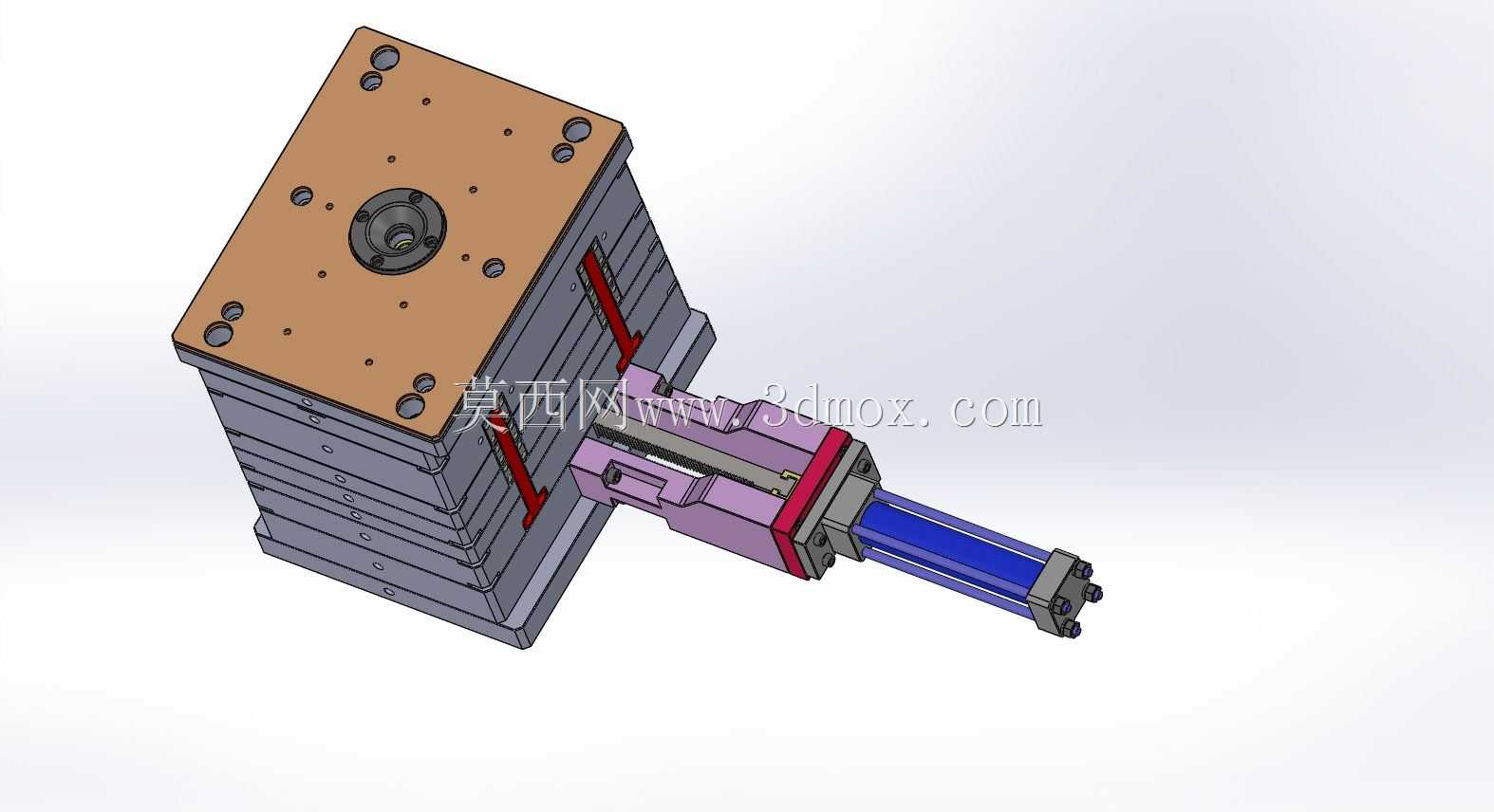

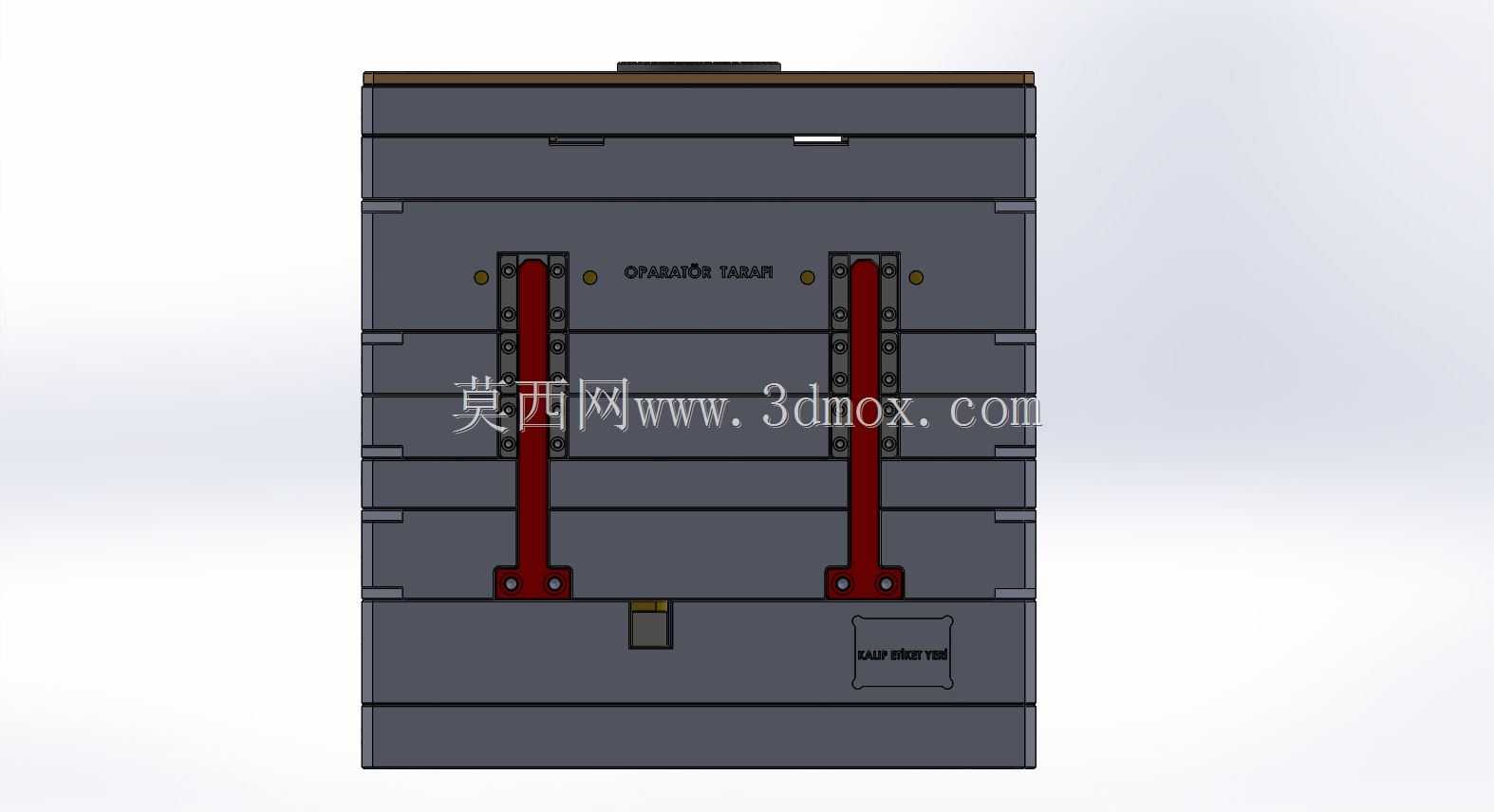

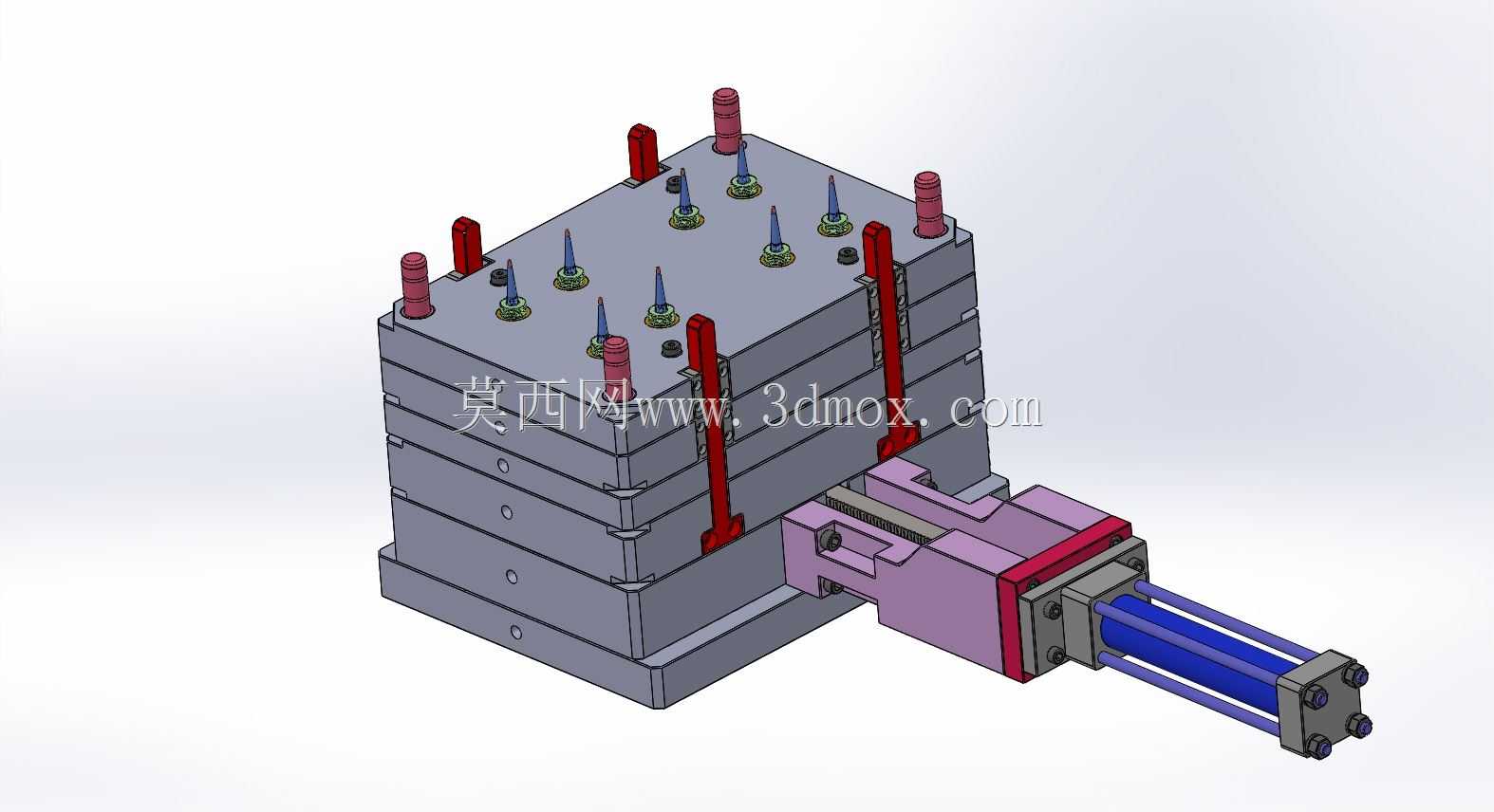

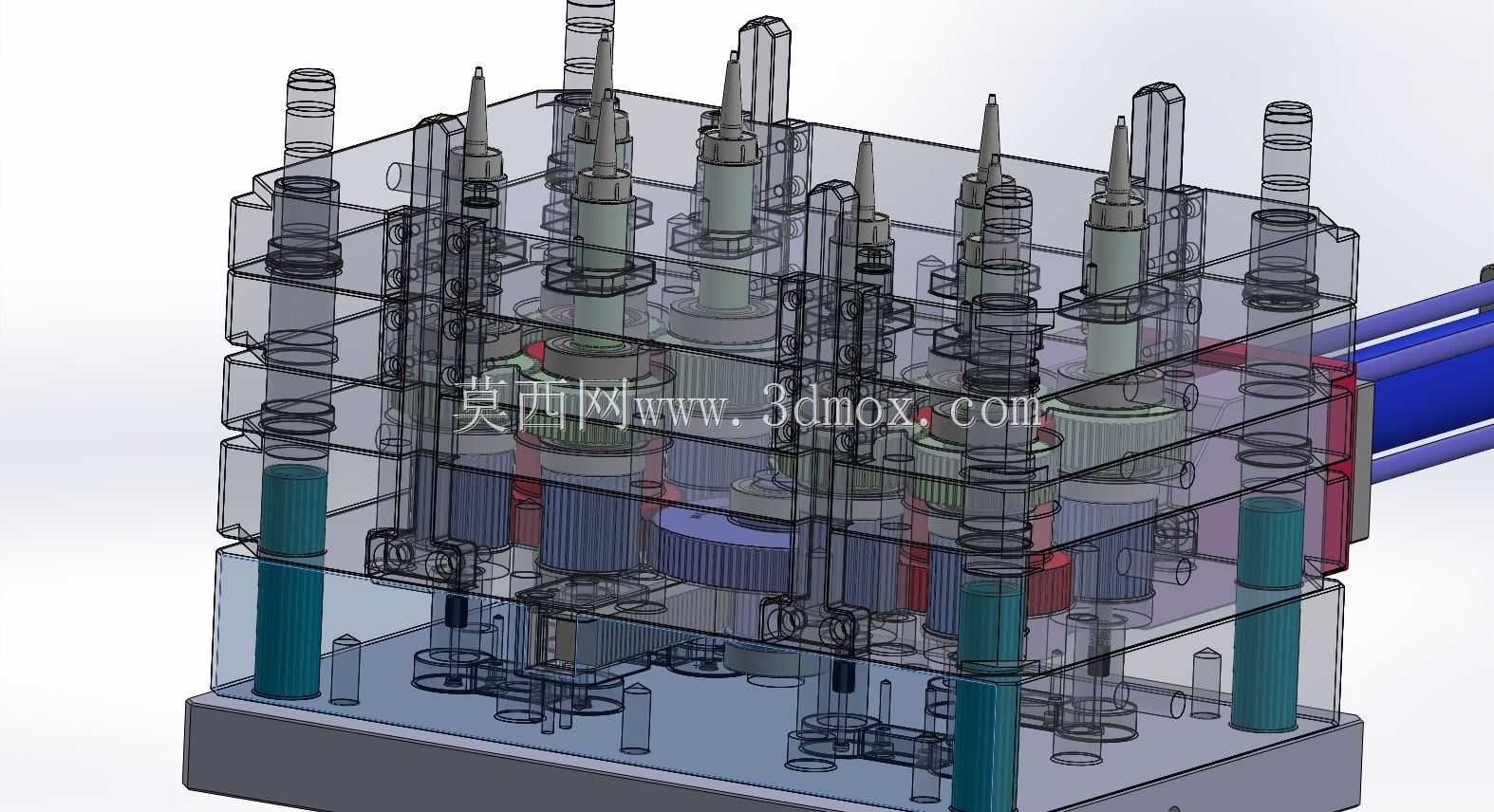

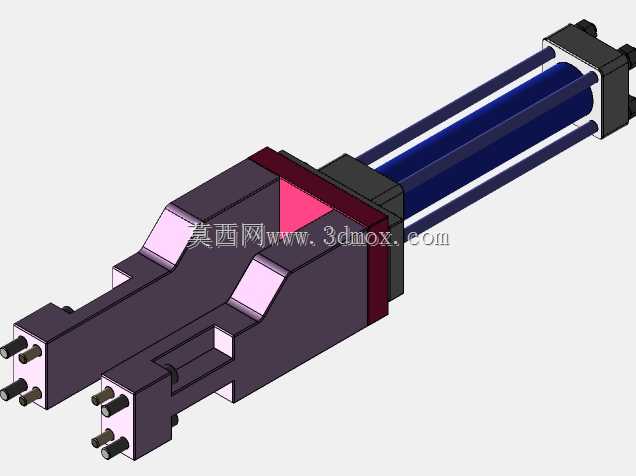

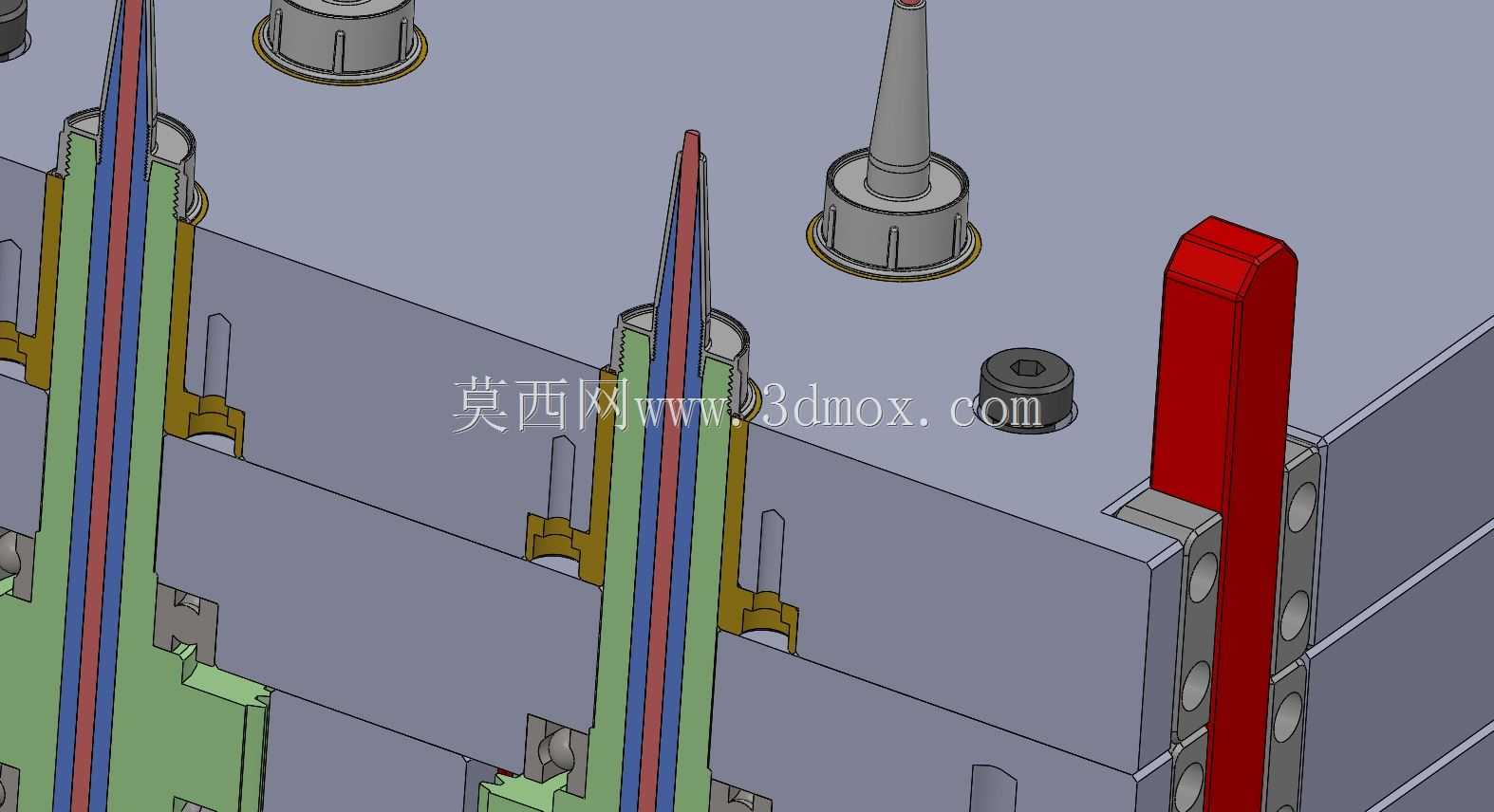

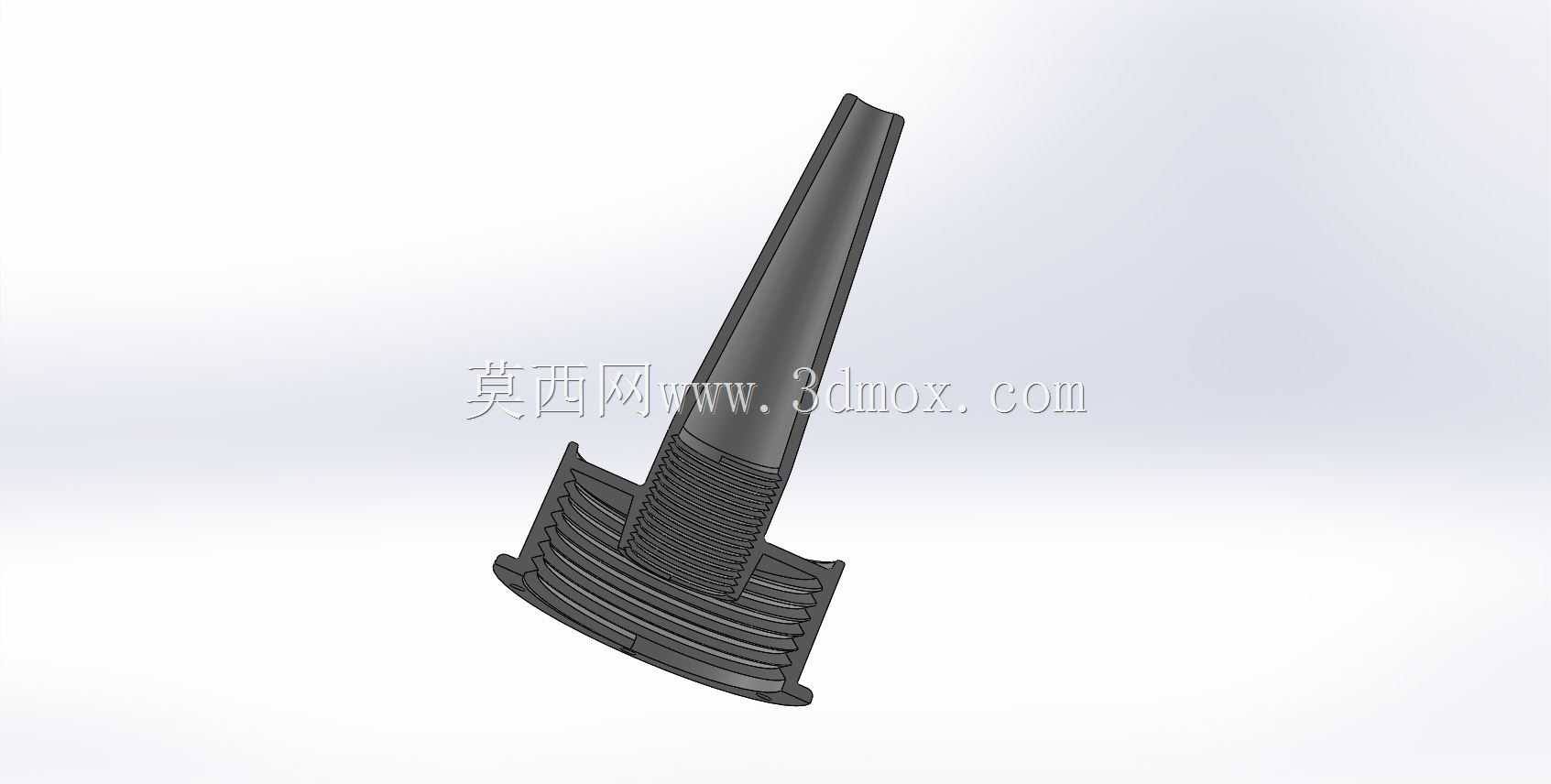

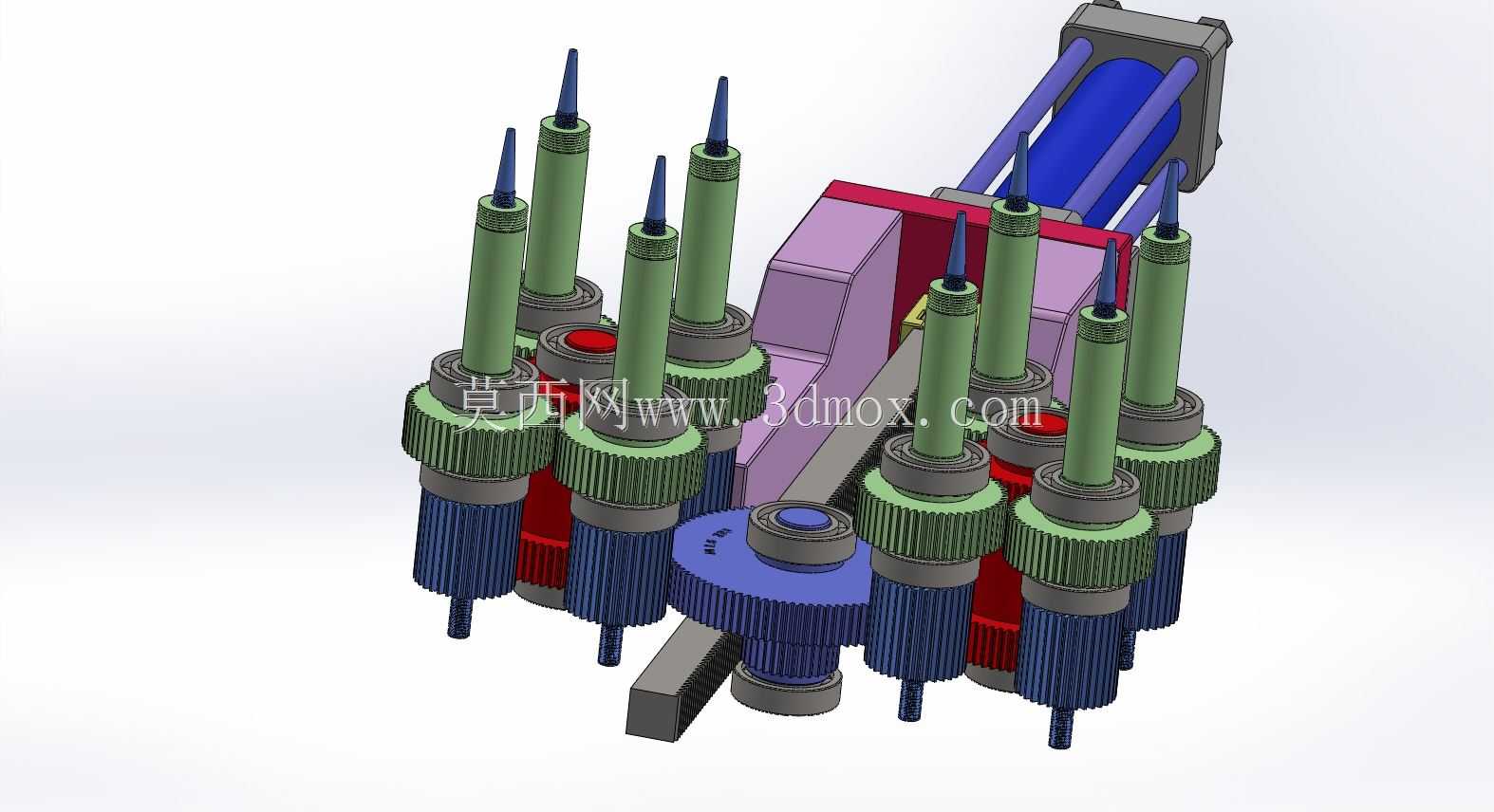

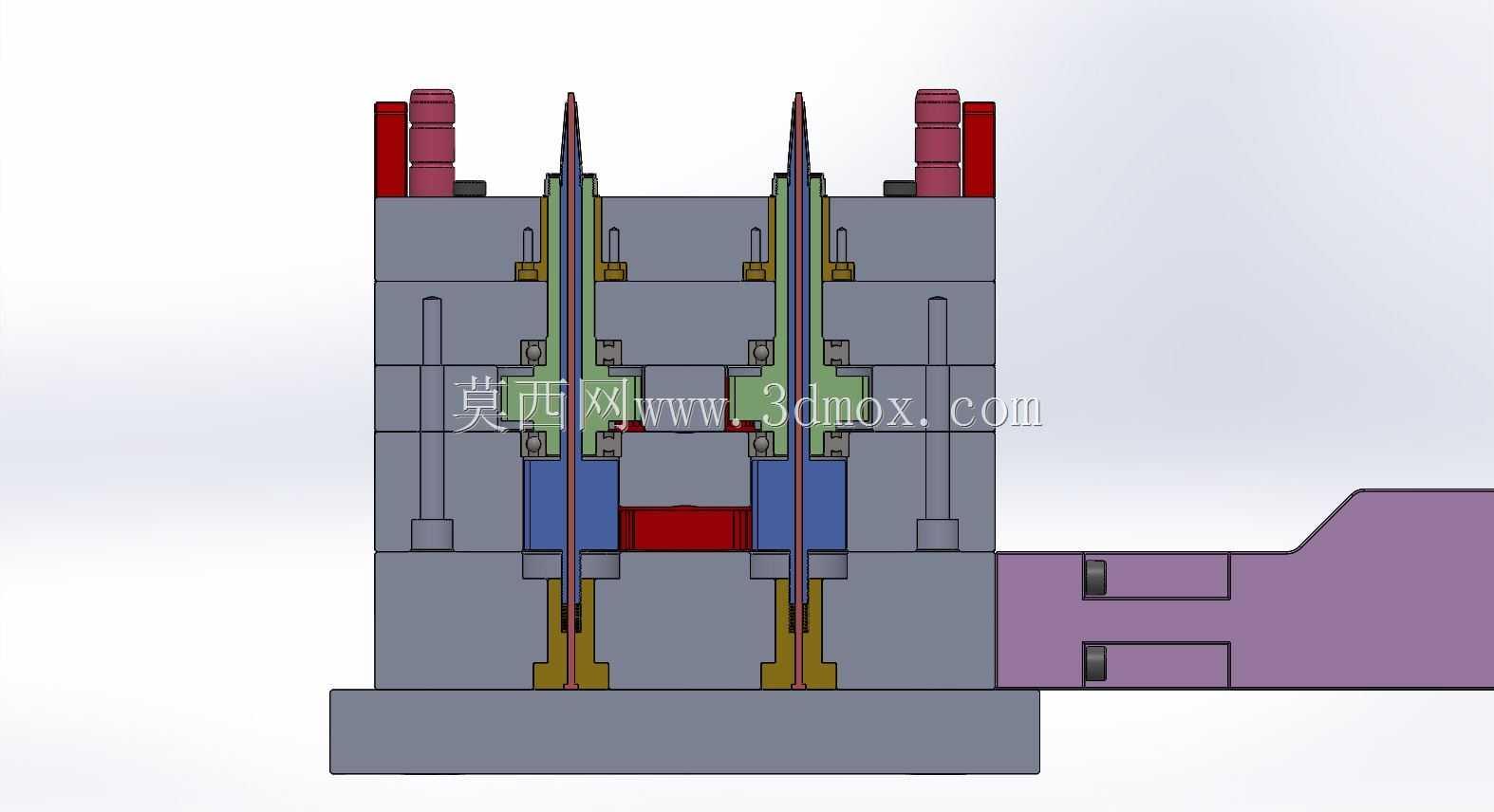

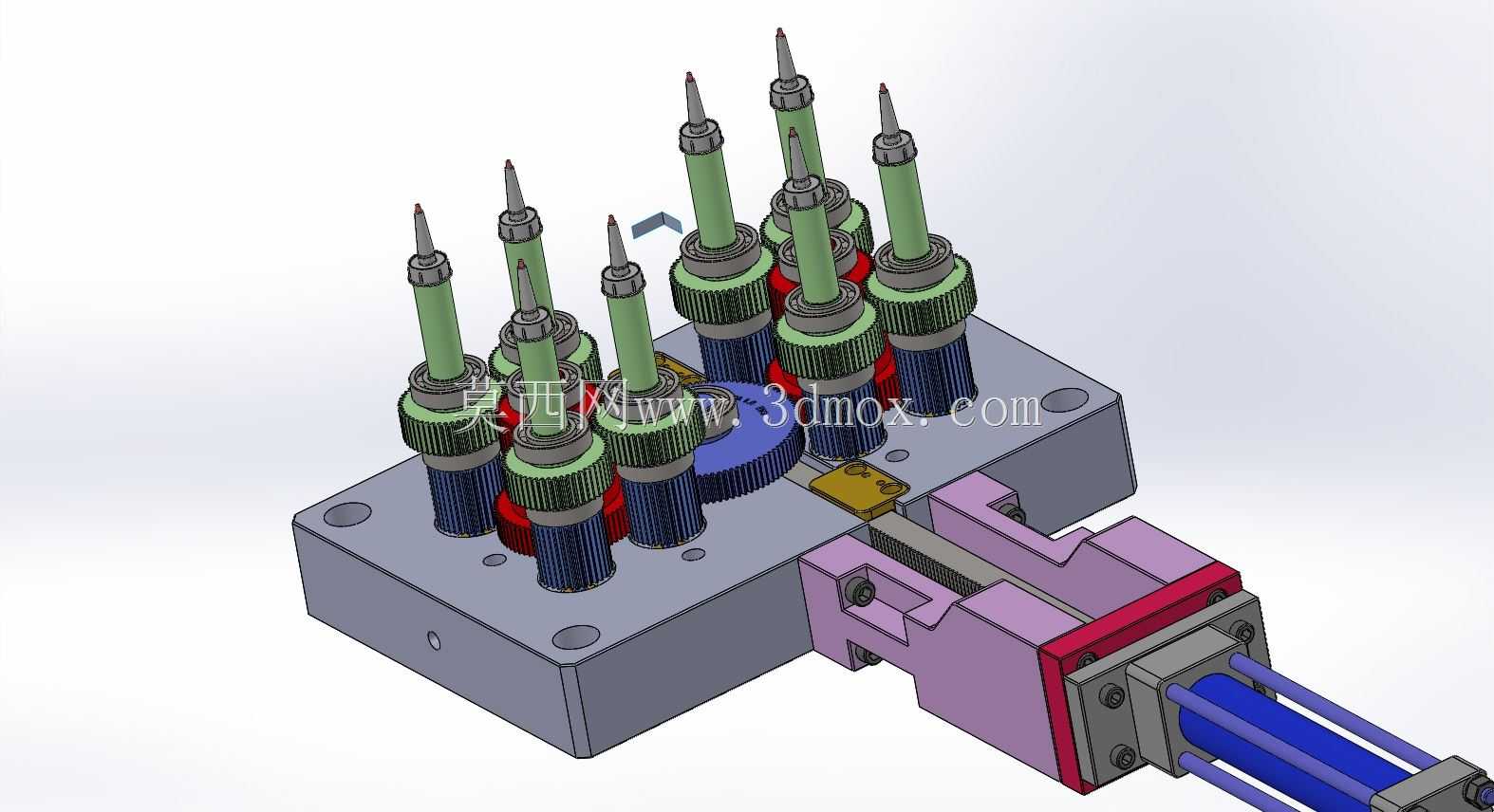

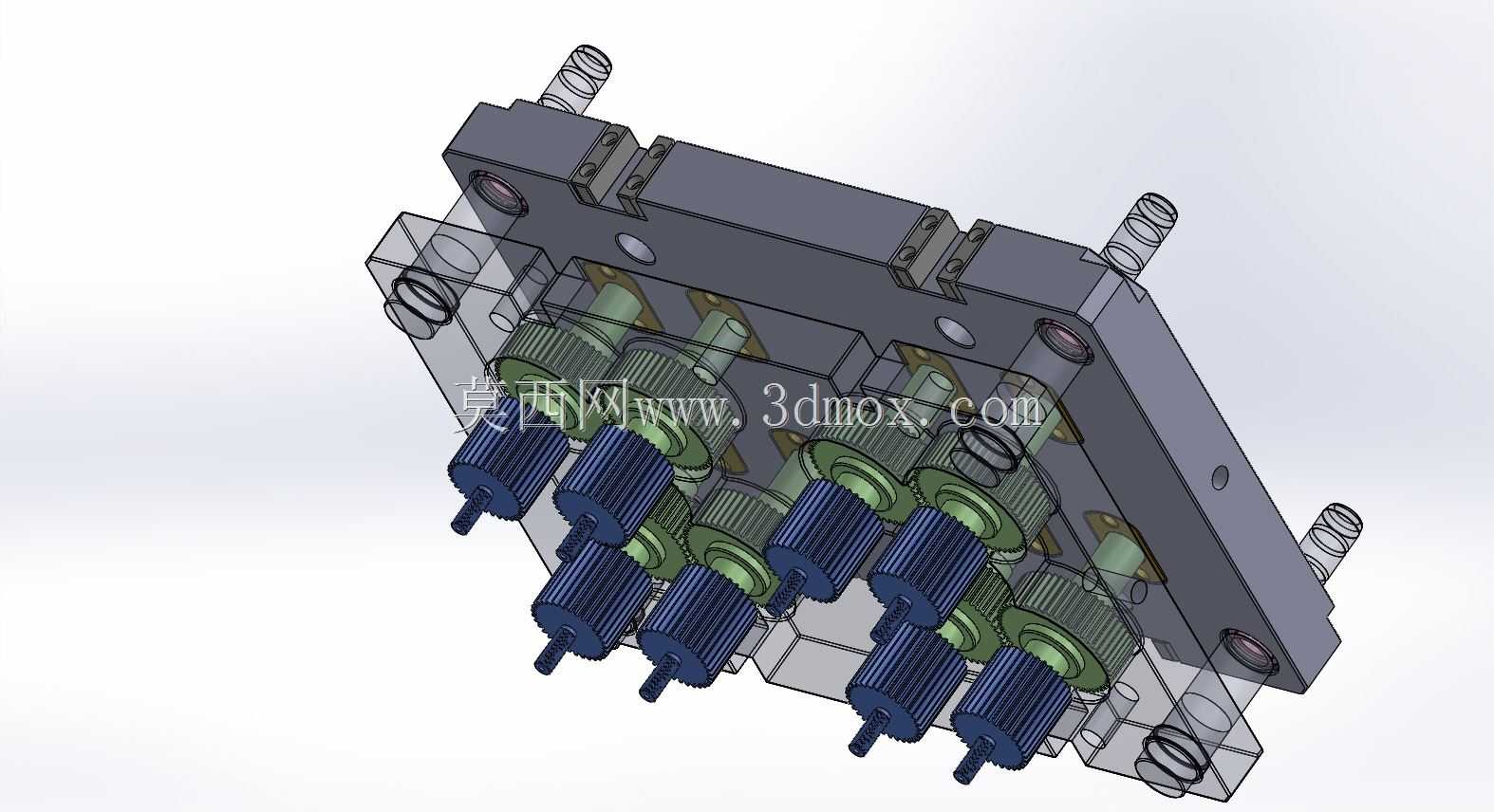

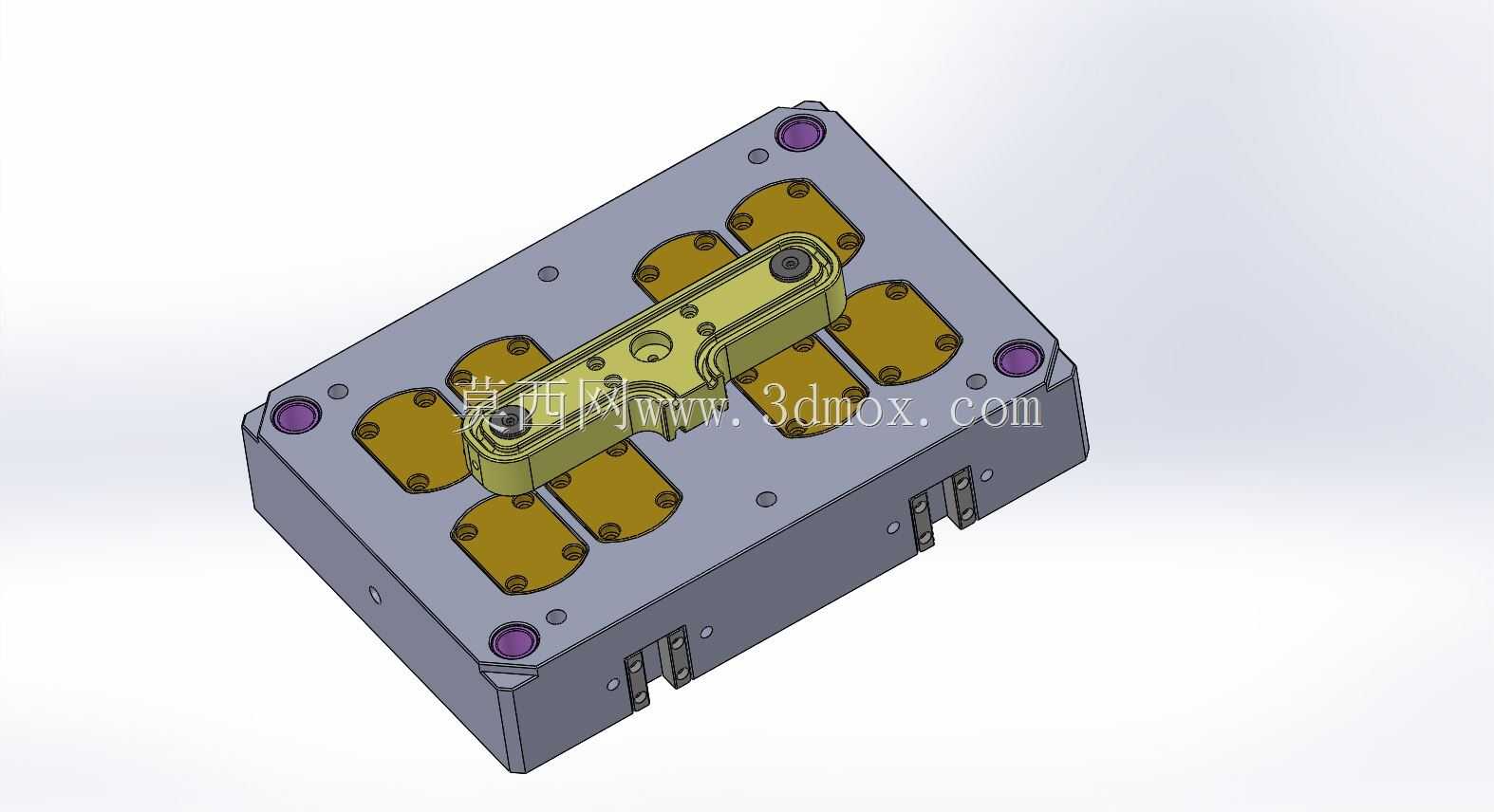

这套模具针对小型喷雾器类塑料壳体的成型需求设计，核心难点在于塑件内部存在两组不同齿距的工作特征，常规直顶或斜顶结构无法同时完成内壁倒扣与齿形区域的脱模，因此在模具侧向配置了液压驱动的抽芯组件。油缸通过连接座带动滑块沿导轨方向直线退出，先使成型齿形的型芯与塑件分离，再配合主分型面的开模动作完成后续顶出，能够避免不同齿距特征在脱模时发生拉伤、卡滞或齿形断裂。模架采用多层板叠装结构，顶部定模板设置定位环与主流道衬套，用于和注塑机射嘴对中；四周导柱导套保证动定模合模时的重复定位精度。侧向滑块区域设计了独立的压条与耐磨板，滑块行程根据倒扣深度和齿形长度确定，安装时需保证油缸轴线与滑块运动方向同轴，偏差过大容易造成抽芯卡滞甚至活塞杆弯曲。冷却回路围绕型腔分布，在保证成型周期的同时控制塑件收缩变形；由于喷雾器壳体对装配尺寸和外观面均有要求，分型面选择在塑件轮廓转折处，以减少飞边对后续装配的影响。从安装边界看，模具整体宽度需匹配注塑机拉杆间距，顶部定位环外径、浇口尺寸和顶出孔位置要对应设备规格；侧向油缸伸出后会占用模具外侧空间，在设备选型和上机排布时必须预留足够的操作与维护距离。设计过程中先依据塑件三维数模确定分型方向，再对两组不同齿距特征分别计算抽芯距，将长行程抽芯交由液压机构完成，短距离倒扣由斜顶或镶件处理，使各机构动作顺序清晰、互不干涉。滑块与型芯之间采用镶拼式结构，便于齿形部位的加工、抛光和后期更换；冷却水道避开滑块导轨和顶杆孔，密封位置设置在不易受反复开合模冲击的区域。对结构工程师而言，这类模型的价值不在于外观展示，而在于完整呈现多特征塑件在模具中的空间分配：油缸、滑块、导轨、锁紧块、顶出系统和冷却回路必须在有限模架尺寸内协调布置，同时满足强度、刚度、加工工艺性和维护便利性。实际投产前还需结合塑料原料的收缩率修正型腔尺寸，并通过模流分析验证浇口位置、熔接痕和排气效果，使模具在稳定量产时降低废品率。
