柴油机喷油器精密结构三维设计

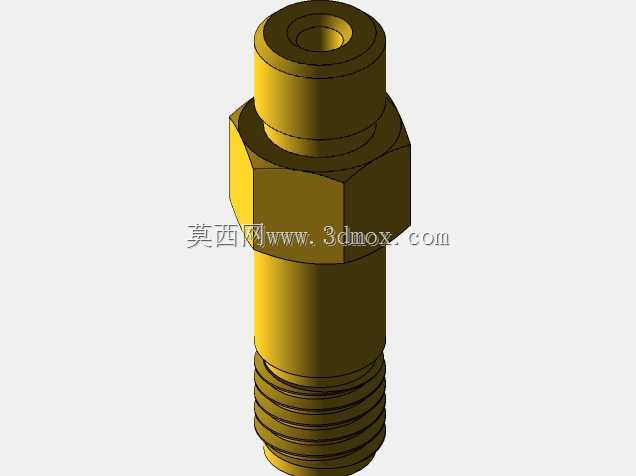

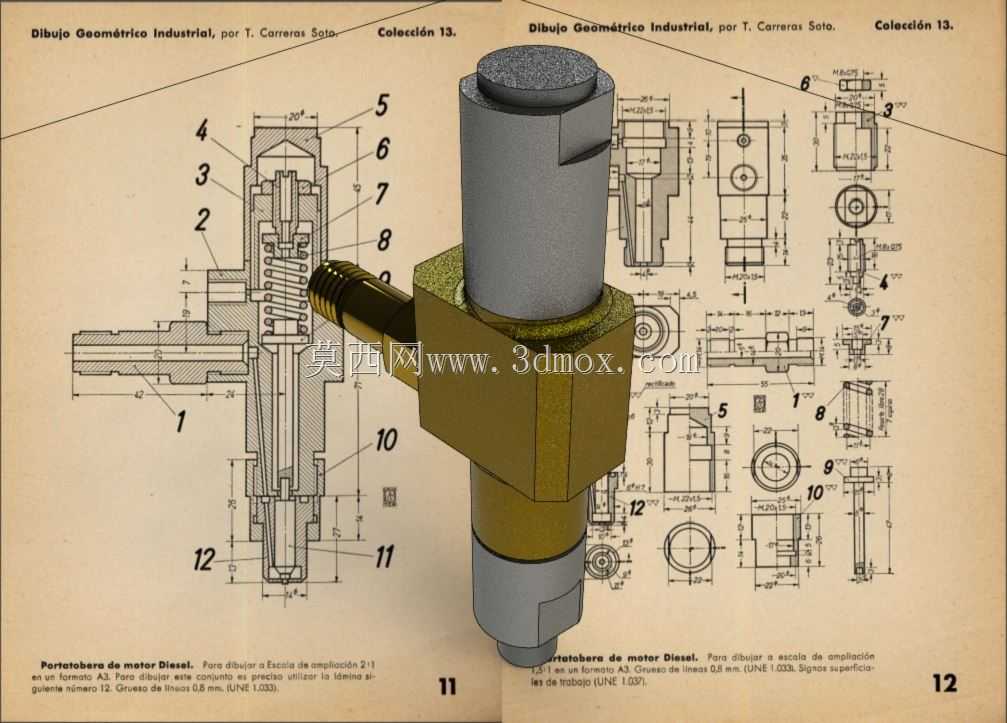

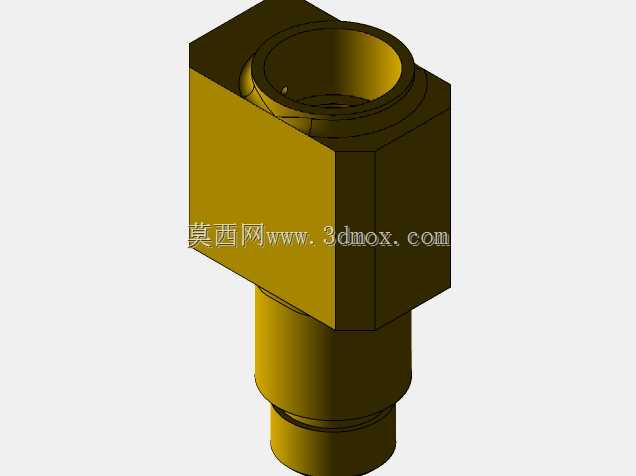

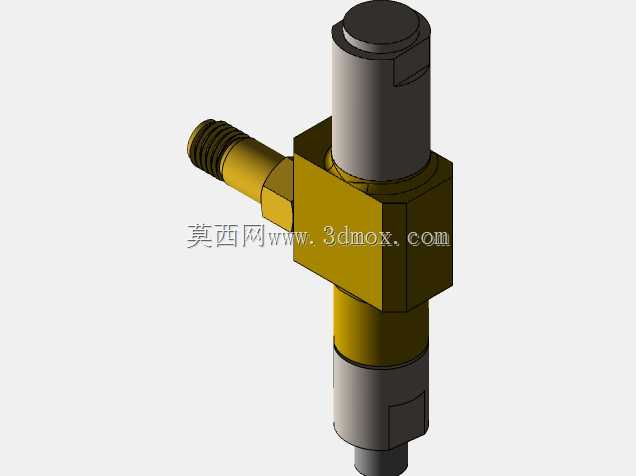

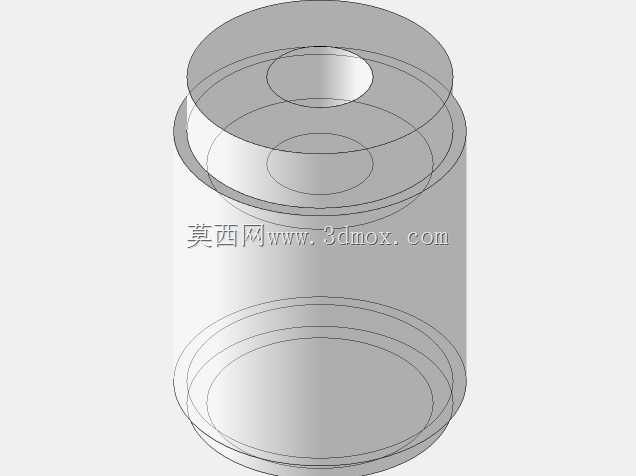

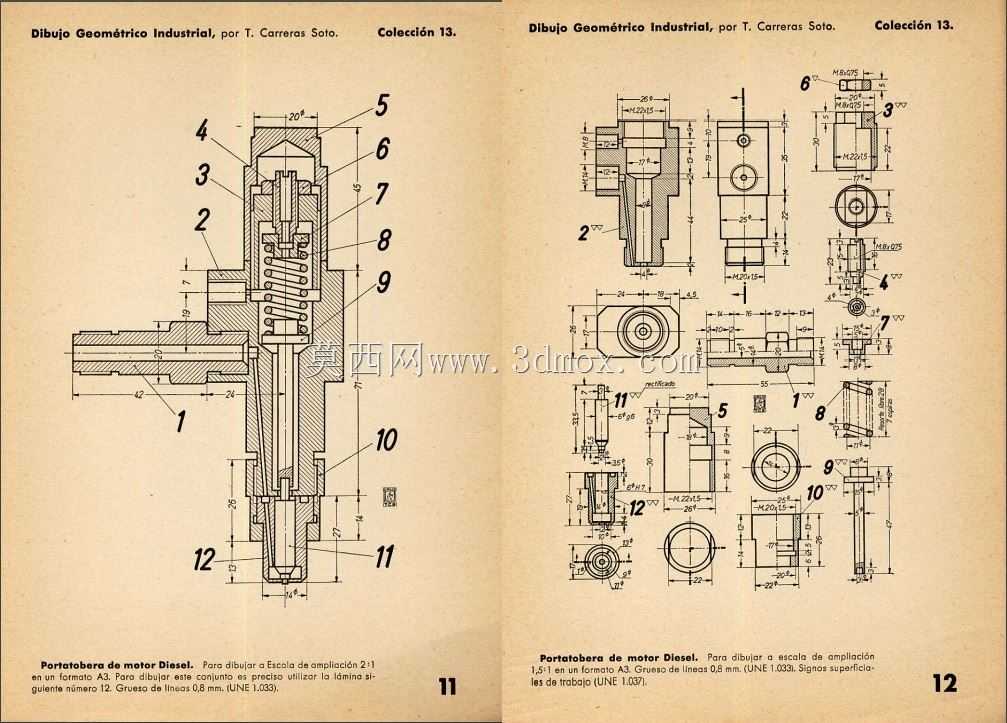

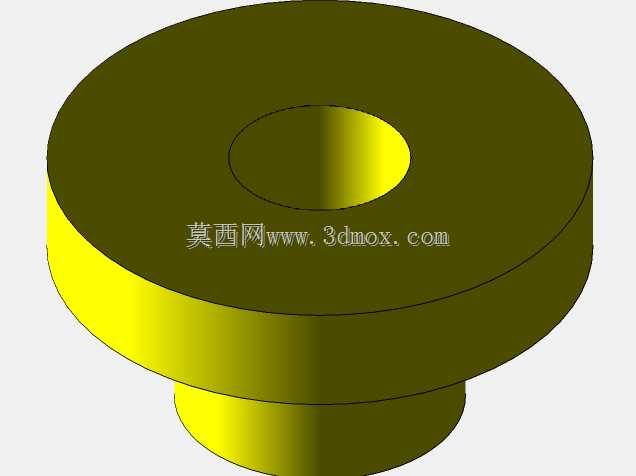

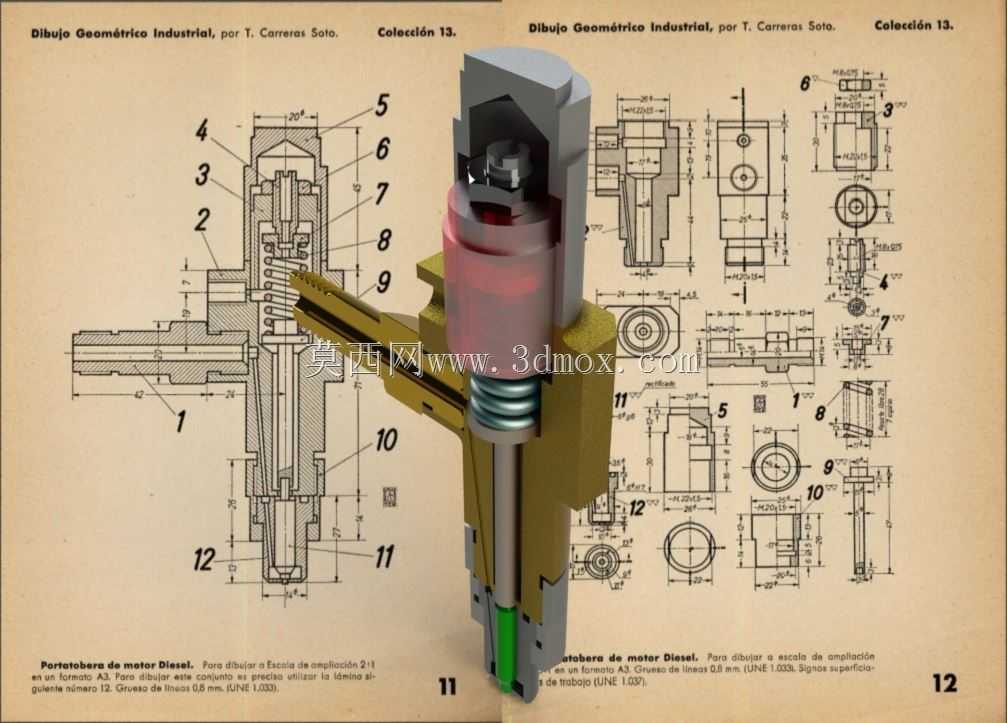

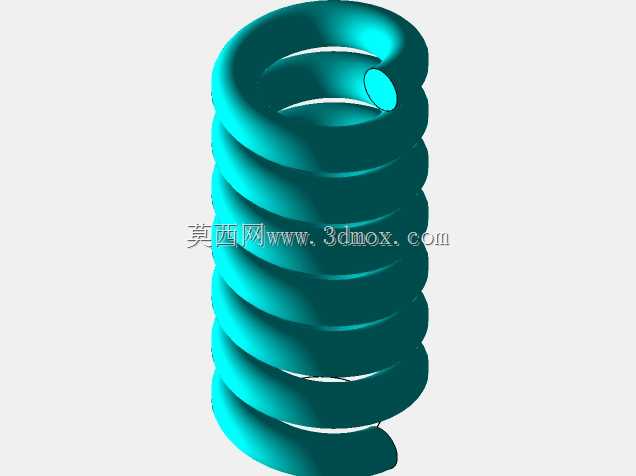

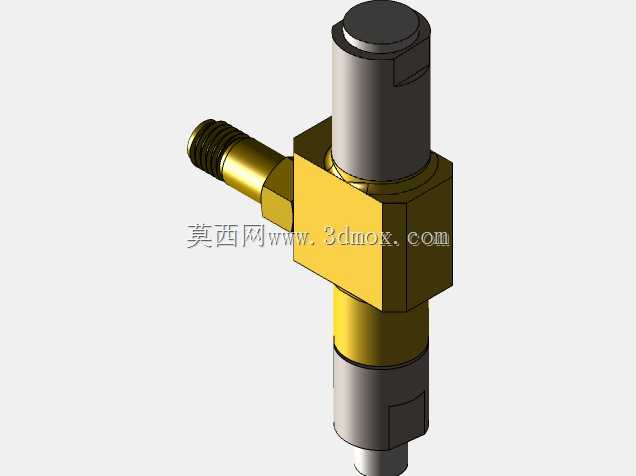

该三维模型还原的是柴油动力系统核心的燃油喷射部件，主要应用于重型卡车、工程机械搭载的柴油发动机供油系统中，是决定柴油机燃烧效率、动力输出表现与排放水平的关键精密组件。在实际作业场景中，该部件安装在柴油机气缸盖的对应安装位，上端接入高压燃油油路，下端喷油端伸入发动机燃烧室内部，承担着将高压燃油按照发动机工况需求，精准雾化后喷入气缸的核心功能，其工作状态直接影响柴油发动机的启动性能、动力输出平顺性、燃油消耗率以及尾气排放指标。从功能特性来看，该部件内部集成了燃油压力传导、弹簧预紧复位、针阀启闭控制、燃油雾化喷射等多组功能结构，高压燃油进入部件内腔后，会克服内置弹簧的预紧力推动针阀抬升，让燃油通过下端的精密喷孔以高压雾状形态喷入燃烧室，与压缩后的高温空气充分混合完成燃烧做功；当供油压力回落时，弹簧会快速推动针阀复位，切断燃油喷射，避免出现燃油滴漏、二次喷射等影响燃烧效率的问题。在设计思路上，该结构充分考虑了柴油机工作时的高温、高压、高冲击的恶劣工况，整体采用同轴式分层布局，将承压结构、复位弹性组件、密封结构、喷油端结构沿中心轴线依次排布，既保证了高压燃油作用下的结构强度，也让各功能组件的装配定位更加精准，减少了高压工作状态下的结构形变与燃油泄漏风险；同时各分段结构采用模块化的拆分设计，便于后期针对磨损部件进行检修更换，降低设备的全周期维护成本。从安装边界与尺寸适配来看，该部件整体为细长轴类布局，上部为油路接入与固定结构，设置有对应的安装定位面与紧固连接位，可与气缸盖的安装座紧密贴合实现高压密封；中部为主体承压与弹簧容纳腔，外径尺寸适配主流柴油机气缸盖的安装孔径，不会与周边的气门组件、冷却水道、气缸盖螺栓等结构产生干涉；下部为细长喷油端，长度匹配柴油机燃烧室的下沉深度，可让喷孔位置精准处于燃烧室的最佳雾化区域，保证喷出的油束能与燃烧室内部的空气涡流充分匹配，让燃油雾化更均匀，燃烧更充分，有效提升柴油机能效表现，降低不完全燃烧带来的积碳与排放问题。
