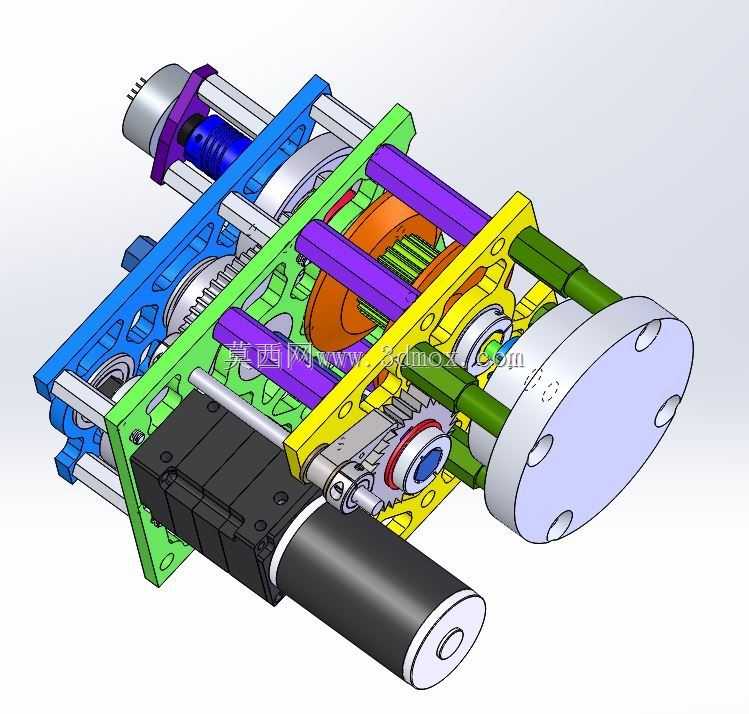

FRC竞赛机器人弹射器绞车传动结构

该弹射器绞车是面向FRC青少年机器人竞赛弹射类机构开发的核心动力收放部件，主要应用于需要快速蓄能、瞬时释放投射物的竞赛机器人作业场景，承担弹射臂的预拉蓄能、位置锁止、行程复位的核心功能，是弹射类竞赛机器人动力传输路径上的核心执行单元。在实际赛事场景中，该绞车安装在机器人上层框架的安装位上，通过末端输出轴连接同步带轮，将动力传递至弹射臂的铰接端，在蓄能阶段拉动弹射臂转动至待发射位置，触发释放后弹射臂在弹性元件作用下快速甩出完成投射动作，绞车的锁止机构可在蓄能完成后可靠固定弹射臂位置，避免蓄能阶段出现打滑、位移问题，保障投射精度与蓄能效率。从功能特性来看，该绞车整体自重控制在6磅左右，额定输出拉力可达200磅，完全满足竞赛场景下大拉力弹射的动力需求；集成的气动释放爪形齿轮配合棘轮棘爪结构，可在蓄能到位后完成刚性锁止，相比传统摩擦式锁止结构，可承受瞬时大载荷冲击，不会出现打滑卸力的问题；搭配的VEX Versa行星齿轮箱可通过调整齿轮啮合阶段灵活调整传动比，适配不同拉力需求、不同弹射行程的赛事方案，无需重新设计整体传动结构即可完成参数适配；配套的编码器安装支架可实时监测绞盘的转动位置，精准控制弹射臂的收回行程，避免正时皮带在弹射臂未到达全行程位置时提前缩回，保障传动皮带的使用寿命与动作可靠性。设计思路上，该结构采用分层堆叠的板架式安装方案，多块平行安装板通过导向光轴完成定位支撑，将电机、减速齿轮组、棘轮锁止机构、输出轴、气动执行元件分层布置在不同安装区间，既压缩了整体安装空间，也方便赛事现场的快速拆装调试；齿轮组采用高强度钢齿材质，可承受大拉力下的轮齿载荷，避免长时间训练、赛事过程中出现断齿、磨损问题；润滑脂气缸错位联轴器的设计，可抵消安装过程中的轴系偏差，降低传动过程中的振动与噪音，提升机构运行的平顺性。从安装边界来看，该绞车整体采用紧凑型布局，输出轴与电机轴平行布置，安装板预留了标准的FRC机器人框架安装孔位，可直接适配竞赛常用的铝型材框架安装尺寸，无需额外加工转接件即可完成快速装配，整体外轮廓无突出的尖锐结构，符合赛事的安全规范要求，安装时仅需预留对应长度的同步带布置空间、气动管路走线空间即可完成整机集成，适配不同布局的竞赛机器人结构设计。
