蜗轮减速驱动电机集成结构设计

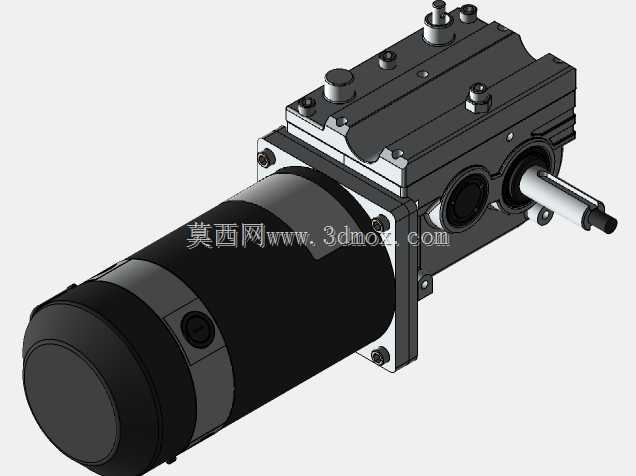

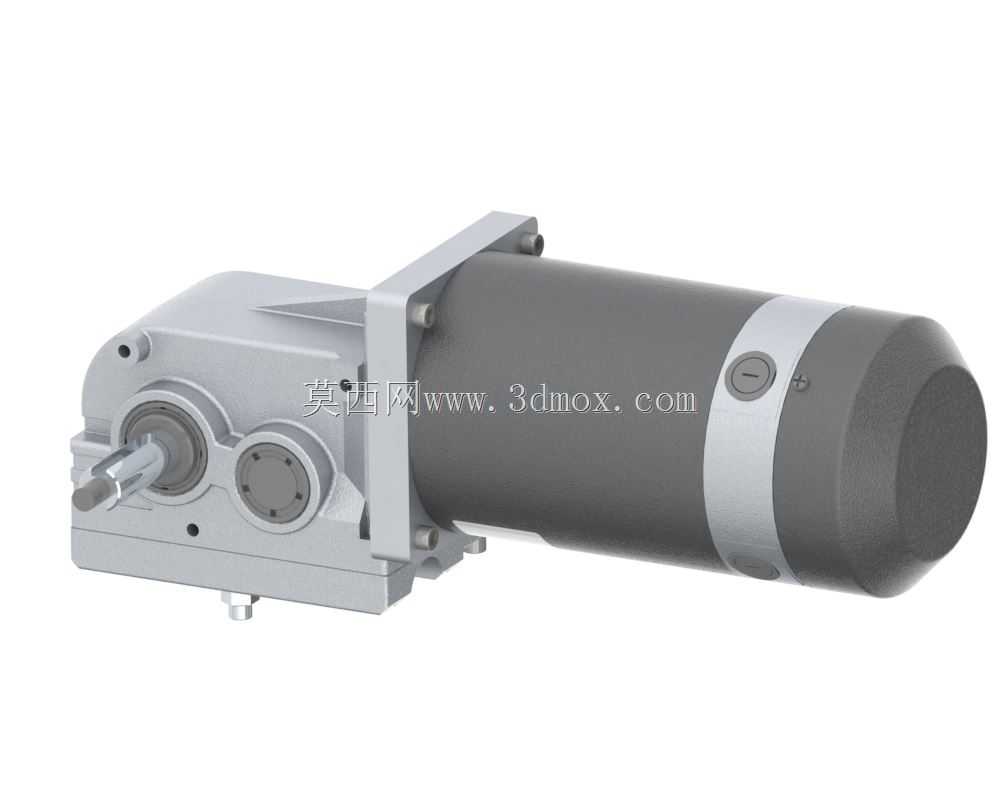

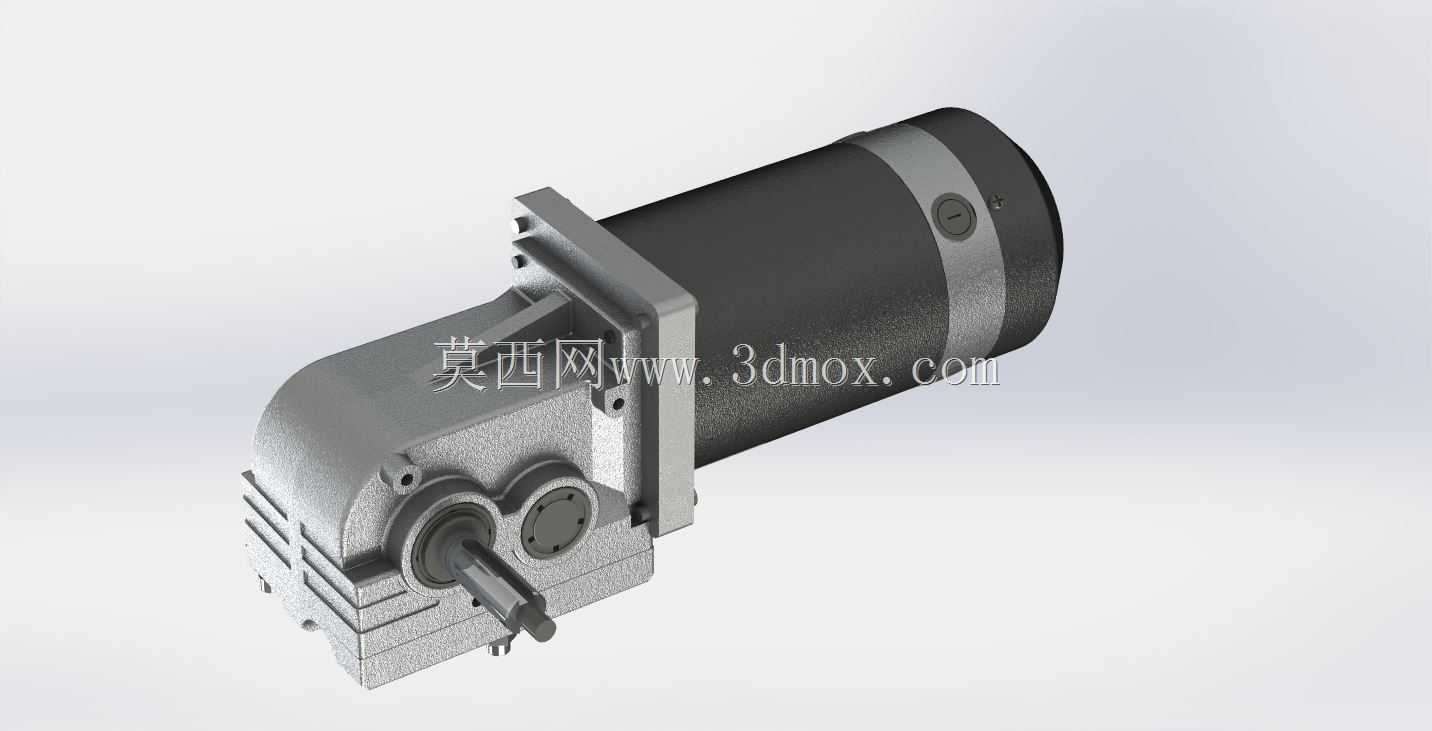

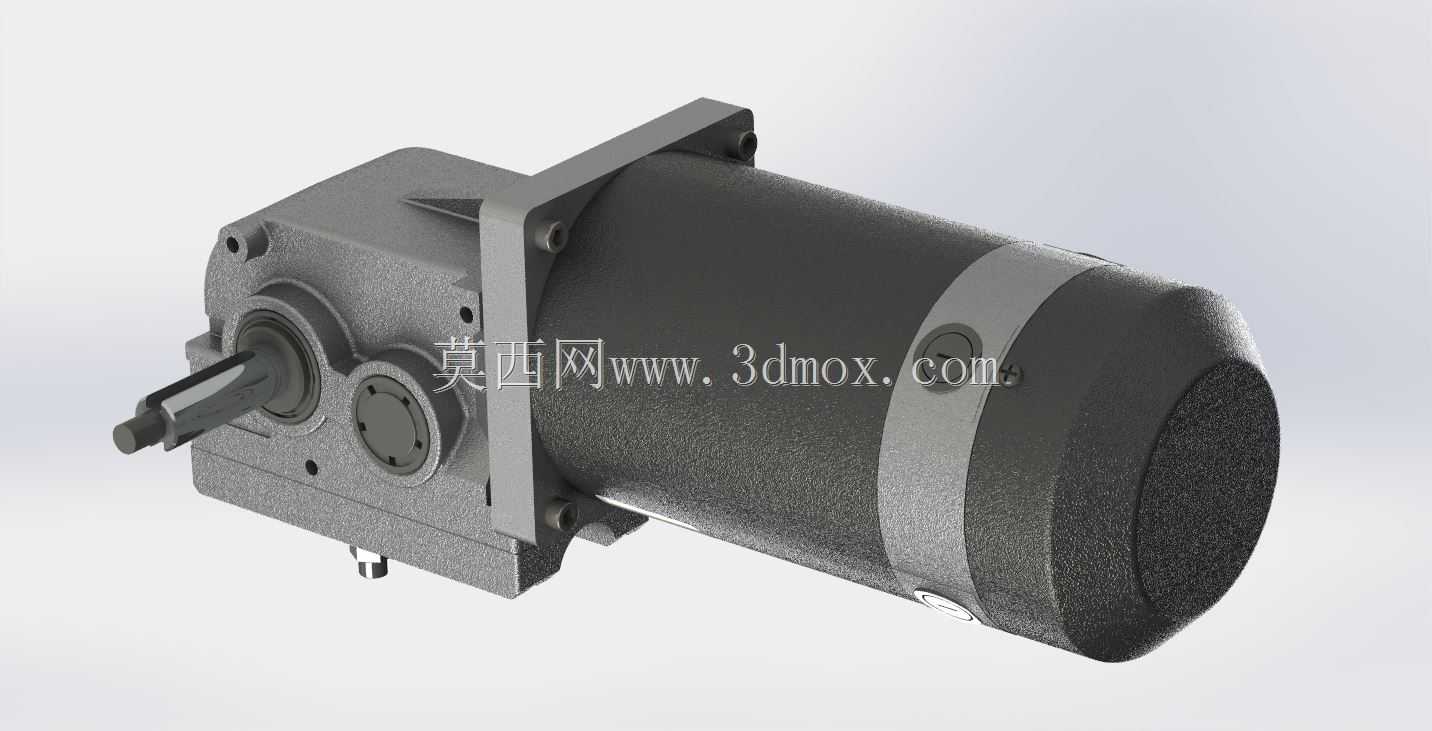

这款集成式蜗轮箱电机单元，常被应用在轻工输送线、小型自动化变位机构、仓储分拣设备的动力端，替代传统分体式电机搭配联轴器外接减速器的布局，能大幅压缩动力段的安装占用空间，在设备侧边安装空间局促的场景下优势明显。从实际使用逻辑来看，该单元将直流驱动电机与蜗轮减速箱体做了同轴集成设计，电机输出的高转速低扭矩动力，直接通过箱体内的蜗轮蜗杆副完成减速增扭，最终从箱体侧置的输出轴传递扭矩，不需要额外加装传动连接构件，既减少了动力传递路径上的功率损耗，也规避了联轴器安装不同心带来的振动、轴承偏磨等常见故障。设计层面上，箱体采用分体式压铸铝壳体结构，连接法兰与电机端盖做了止口定位设计，装配时不需要反复调整同轴度，连接螺栓沿法兰周向均布，能承受电机启停时的反向冲击载荷；输出轴端预留了标准平键槽，可直接同步安装链轮、同步带轮或者联轴器，适配不同的末端传动需求。箱体侧面设置了油位观察与注油孔位，日常维护时不需要拆解整机就能完成润滑脂的补充更换，端盖处的油封结构做了双唇口设计，能避免长期运行时润滑脂渗漏，同时阻挡外界粉尘进入箱体内部磨损蜗轮啮合面。安装边界上，电机与箱体连接的方形法兰上预留了四个通孔安装位，可直接通过螺栓固定在设备的安装立板上，输出轴的中心高与法兰安装面保持固定尺寸公差，选型时只要匹配设备的安装孔位与输出轴中心高，就能直接完成装配，不需要额外做安装转接板。箱体上的两个备用端盖位，可根据设备布线方向调整电机接线盒的朝向，适配不同走线方向的安装场景，避免线缆与周边结构件产生干涉。蜗轮副采用了自锁角度设计，当设备断电时输出轴可实现位置自锁，不需要额外加装抱闸机构就能避免负载端倒转，在小型提升、斜向输送的场景下能提升设备运行的安全性。整机的外壳做了哑光喷塑处理，能适应车间内多粉尘、少量切削液飞溅的工作环境，不会轻易出现壳体锈蚀的问题。
