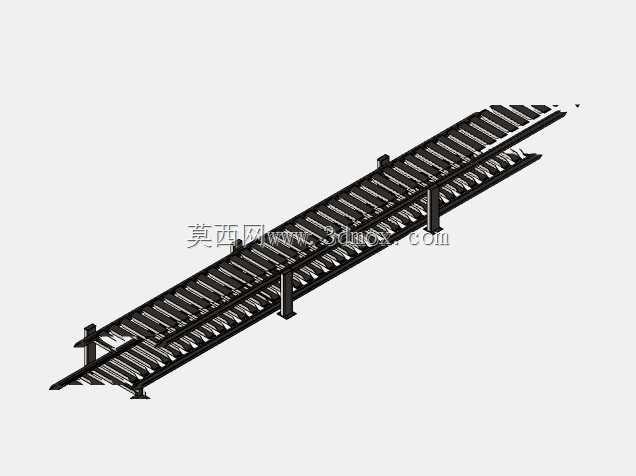

八米长板条链式工业输送设备结构

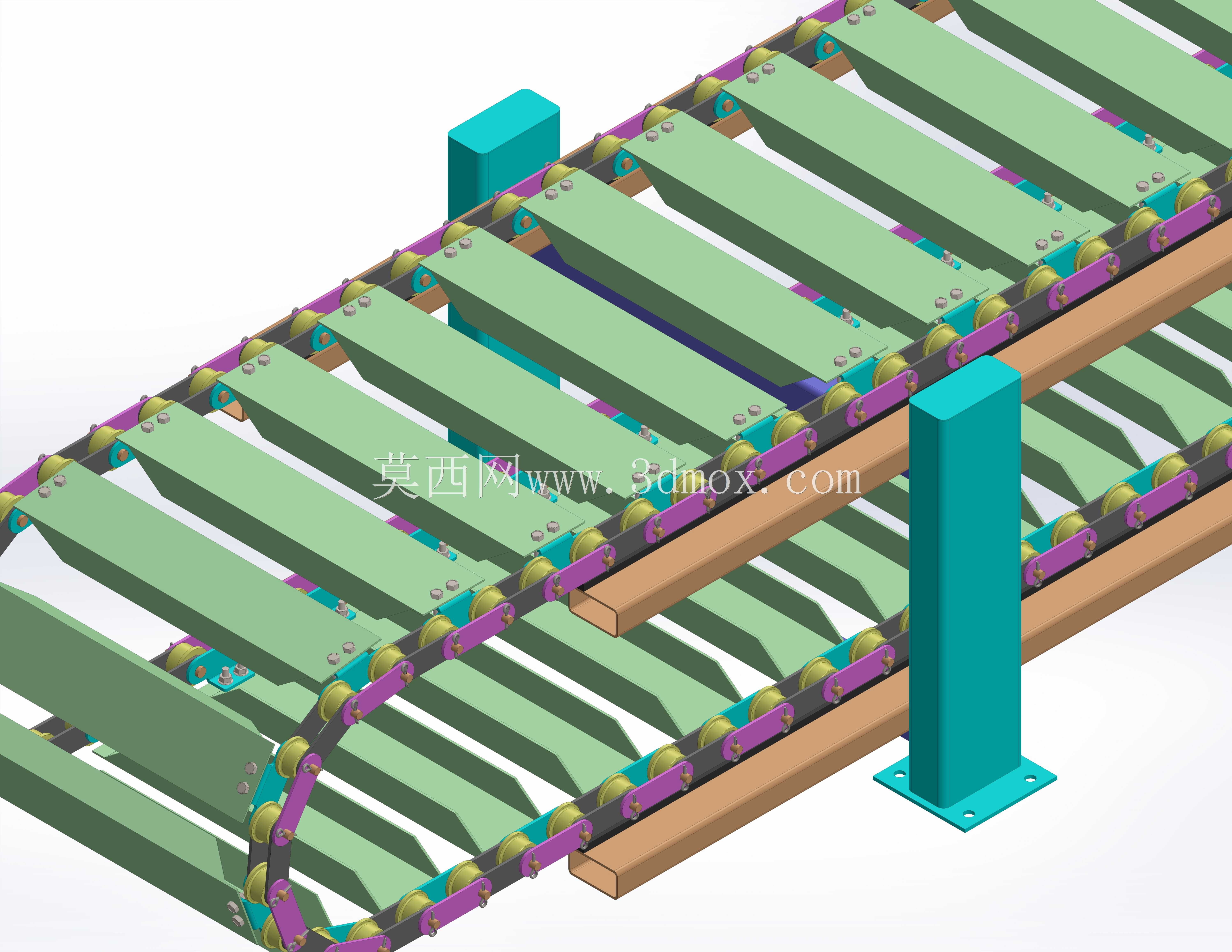

这款板条链式输送设备主要面向工业生产场景中的长距离物料转运需求，常见于家电组装生产线、建材加工车间、仓储分拣区域以及重型工件的工序间流转环节，能够承载一定重量的规整或半规整工件，替代传统人工搬运实现连续化的物料输送作业，有效衔接不同生产工位的加工节奏，降低车间内的物料转运人力成本，减少工件在搬运过程中出现的磕碰损伤问题。设备采用板条搭配双侧链条的传动结构，每一块承载板条都通过连接件与两侧的输送链条牢固固定，链条沿着机架两侧的导向轨道运行，搭配均匀分布的支撑滚轮降低运行过程中的摩擦阻力，保证长距离输送过程中板条运行平稳，不会出现偏载、卡滞的问题。支撑立柱采用方形钢结构设计，底部带有安装法兰盘，可通过膨胀螺栓直接固定在车间硬化地面上，立柱与上部承载机架采用刚性连接，保证整体结构的稳定性，即使承载较重的工件也不会出现明显的结构形变。在设计过程中，重点考虑了长距离输送的结构挠度问题，机架主体采用型钢焊接成型，在链条回程段也设置了对应的导向支撑结构，避免链条在长距离运行中出现下垂、跳齿的问题；两端的转弯段采用圆弧过渡的导轨设计，保证链条在转向过程中运行顺畅，不会出现卡链、异响的情况。设备整体长度为八米，可根据车间的实际布局调整安装位置，安装时需要保证设备整体的水平度，避免因地面倾斜导致工件在输送过程中出现滑移；设备的有效输送宽度适配常见的工业工件尺寸，两侧的机架边缘预留了安装光电检测开关、挡停机构的安装位置，可根据实际生产需求搭配自动化控制系统，实现工件的定点停位、积放输送等功能，适配不同行业的生产流水线改造需求。板条表面采用平整的结构设计，不会划伤工件表面，同时板条之间的间隙控制在合理范围，避免小型工件从间隙掉落，同时也便于日常生产过程中清理落在输送面上的碎屑、杂物，降低设备的日常维护难度。
