Z型转斗式物料垂直输送提升设备结构

　　在食品加工、精细化工、包装流水线的多点进料多点出料工位，传统垂直提升设备往往存在进料口单一、出料残留多、布局适配性差的问题，Z型斗式提升结构恰好能解决这类场景的痛点，它能在水平段完成进料承接，转垂直段完成高度提升后再转水平段完成多点卸料，不需要额外布置转运输送设备，就能完成物料从低位进料点到高位不同出料工位的输送，尤其适合颗粒状、小块状的无磨琢性或低磨琢性散料，比如粮食、塑料粒子、坚果、膨化食品这类物料的输送，不会在输送过程中造成过多物料破碎。

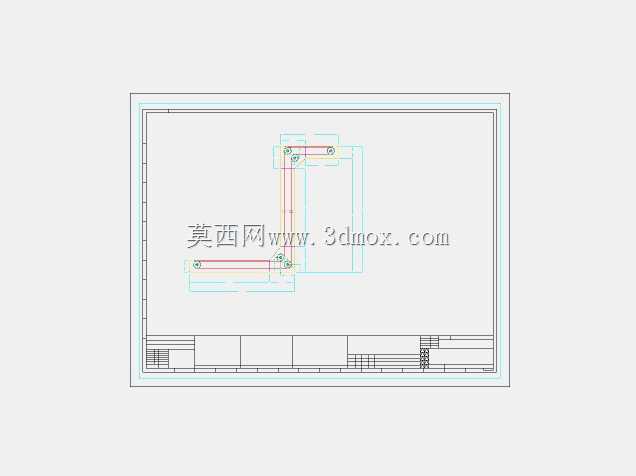

　　从结构设计逻辑来看，这套Z型布局的提升设备采用了框架式焊接机架作为承载主体，机架分段设置水平进料段、垂直提升段、水平出料段，三个段的转角位置布置了改向链轮组件，驱动单元一般设置在设备上部的出料端位置，能避免下部积料对驱动部件的污染，同时张紧装置布置在下部从动轮位置，方便日常维护时调整链条张紧度，抵消链条长期运行产生的伸长量。输送构件采用的是双侧板输送链条，等间距固定专用的塑料或不锈钢料斗，料斗在水平进料段时保持开口朝上的姿态，能平稳承接进料口落下的物料，不会出现撒料问题；进入垂直提升段时，料斗随链条沿垂直导轨运行，全程保持姿态稳定，物料不会从斗内洒落；运行到上部水平出料段后，料斗沿导轨轨迹逐步翻转，将斗内物料平稳卸入对应的出料溜槽，完成卸料后料斗随链条沿回程轨道返回进料段，进入下一个输送循环。

　　设计过程中需要重点把控几个核心尺寸边界：首先是设备的水平段长度，进料水平段的长度需要匹配前端进料设备的出料口位置，预留足够的进料区间，避免进料时物料洒落到料斗外侧，出料水平段的长度则需要根据现场出料点的数量、出料点间距来确定，每个出料口位置都要配套对应的翻板卸料机构，能单独控制对应位置的卸料动作，实现一台设备向多个工位供料。其次是垂直提升高度，这个尺寸需要根据现场进料端和出料端的实际高差确定，垂直段的机架需要设置足够的中间导向导轨，避免链条在高速运行时出现晃动，尤其是提升高度超过5米的场景，每隔1.5米左右就要设置一组导轨支撑，约束链条的运行轨迹，降低运行噪音和链条磨损。另外是设备的整体宽度边界，双侧链条的中心距决定了料斗的宽度，进而决定了设备的整体输送能力，设计时需要根据要求的小时输送量来匹配料斗容积和链条运行速度，一般这类Z型提升机的运行速度控制在0.2-0.4m/s区间，既能保证输送效率，也能避免速度过快导致物料在进料或卸料时洒落。

　　安装层面需要注意，设备机架需要和地面或安装平台做可靠的固定连接，垂直段的垂直度偏差需要控制在千分之一以内，避免链条运行时出现偏磨；进料口的位置需要和料斗保持合适的落料高度差，落料角度要顺着料斗运行方向，减少物料对料斗的冲击，同时避免物料反弹撒出；各转角位置的链轮需要保证同轴度，避免链条运行时出现卡滞、跳齿问题；设备的外壳一般采用分段式钣金护板封闭，既能防止粉尘外溢，也能避免外部杂物落入设备内部影响运行，护板上预留检修门，方便日常检查链条张紧度、料斗固定情况，清理残留物料。

　　和传统的垂直斗式提升机相比，这种Z型结构不需要在设备顶部布置卸料口，能适配车间内顶部空间有限的场景，同时水平进料的方式能和多种前端给料设备直接衔接，不需要额外布置进料溜槽的倾斜角度，多点出料的特性能替代多台设备组合的输送方案，减少设备占地空间和后期维护点，在自动化包装线、粮食加工生产线的物料输送环节应用非常广泛。设计建模时需要重点验证链条在转角位置的运行轨迹，确保料斗在改向过程中不会和机架、护板发生干涉，同时要校核链条的拉伸强度，根据满载工况下的总载荷确定链条规格，避免长期运行出现链条断裂的问题；料斗的固定方式要采用可拆卸结构，方便后期磨损后单独更换料斗，降低维护成本。
