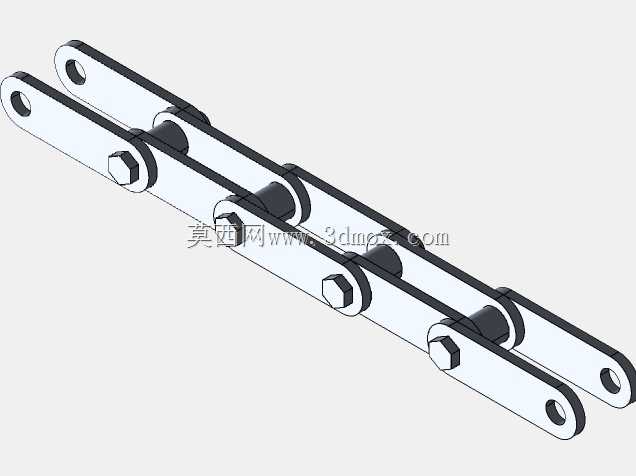

输送机用滚子输送链结构三维模型

　　在散料输送、成件物料转运的各类工业场景里，滚子输送链是承担牵引力传递、物料承载输送的核心基础部件，从粮油加工的物料输送线、汽车零部件装配的工位流转线，到建材生产的熟料输送段、物流仓储的分拣输送线，这类链条的适配性直接决定了整套输送设备的运行稳定性与维护周期。做这类链条的三维建模时，首先要锚定实际安装的边界约束：单节链节的内外链板孔距要匹配对应链轮的节距参数，避免啮合时出现跳齿、卡滞的问题，外链板与销轴的过盈配合量、内链板与套筒的过盈量都要在模型里预留合理的公差带，不能只做理想化的零间隙装配，否则后续出工程图或者做运动仿真时，会和实际装配工况出现偏差。从功能特性来看，这款滚子链的滚子部分采用间隙配合套在套筒外侧，

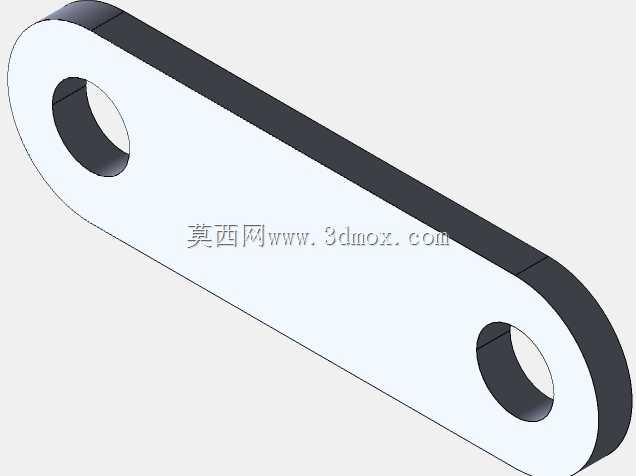

　　啮合传动时滚子会沿链轮齿面滚动，能大幅降低链传动过程中的摩擦损耗，相比无滚子的套筒链，同等载荷下磨损速率能降低40%以上，适合中低速、重载的连续输送工况。设计过程中要注意内外链板的外形倒角处理，实际生产中链板冲压后的边缘毛刺会造成应力集中，长期受交变载荷容易出现链板断裂，所以模型里的链板端部都做了圆弧过渡，既符合冲压工艺的成型要求，也能分散链板受拉时的应力集中点。安装尺寸方面，这类链条的销轴两端伸出外链板的长度要控制在合理范围，既要保证外链板与销轴的铆接牢固度，也要避免伸出过长干涉相邻链节的弯折运动，同时链节铰接处的转动间隙要适配输送线的转弯半径要求，如果是用于弯道输送的场景，还要核算单节链节的最大弯折角度，避免转弯时链节出现别劲、卡滞的问题。很多刚接触输送设备设计的工程师容易忽略链条的垂度要求，建模时如果把链条做成完全张紧的理想化状态，实际安装运行时没有预留合理的松边垂度，会导致链条运行时附加载荷骤增，加速销轴和套筒的磨损，严重时甚至会拉断链板。另外，这款滚子链的各零件拆分建模要符合实际装配逻辑：销轴、外链板为过盈配合组件，套筒、内链板、滚子为另一组配合组件，装配时两组组件铰接形成可转动的链节，建模时要把各配合面的公差属性在模型特征里做对应标注，方便后续导出工程图时直接调用形位公差要求。从实际选型适配的角度，这类输送链的承载能力和链板厚度、销轴直径直接相关，建模时的尺寸参数要对应标准链号的参数范围，不能随意缩放比例，

　　否则后续和标准链轮装配时会出现啮合不匹配的问题。在做运动仿真验证时，要重点关注链条进入链轮啮合段的运动平顺性，检查滚子和链轮齿槽的接触位置是否合理，有没有出现滚子顶在齿尖、或者啮合间隙过大导致的冲击问题，尤其是多节链连续传动时，相邻链节的铰接转动是否顺畅，有没有出现运动干涉。对于输送设备的设计人员来说，拿到这类精准的链条三维模型，能直接在装配环境里排布输送线的链条走线，核算张紧装置的安装位置、导轨的支撑间距，避免后期现场安装时出现链条和机架、护板等部件的干涉问题，也能提前预判链条运行过程中可能和周边工装、物料载具产生的位置冲突。不同于传动用的短节距精密滚子链，输送用滚子链的链板通常会做适当加厚处理，

　　部分需要直接承载物料的场景还会在链板上加装附件，不过这款基础款滚子链是通用型结构，可根据实际使用需求在对应链板上拓展安装附板、推块等配件，适配不同的物料输送需求。建模时还要注意各零件的材质区分，虽然三维模型不用做材质渲染的过度处理，但要在零件属性里标注对应零件的常用材质，比如链板常用40Mn调质处理，销轴常用20CrMnTi渗碳淬火，滚子常用20号钢渗碳处理，方便后续做有限元强度校核时直接赋予对应的材料属性，校核链板的抗拉强度、销轴的抗剪切强度是否满足设计载荷要求。很多现场运维反馈的链条过早失效问题，除了安装张紧不当、润滑不足之外，很大一部分是前期选型时链条的安全系数取值过低，或者建模时没有考虑实际工况的动载荷系数，导致链条长期在过载状态下运行，所以在三维建模阶段就要把各受力部位的尺寸留足安全余量，同时也要避免过度设计造成的成本浪费。
