在散料输送、成件物料转运的工业场景里,头部传动滚筒是带式输送机传递牵引力的核心承载部件,区别于尾部改向滚筒、中部托辊组,这个部件直接和驱动装置输出端连接,依靠滚筒筒皮表面和输送带之间的摩擦力,带动整条输送带完成循环运转,不管是矿山的原煤输送、港口的散粮转运、生产车间的成品件周转,还是建材行业的砂石骨料输送,只要用到带式输送设备,就离不开匹配对应带宽、张力等级的传动滚筒装配结构。

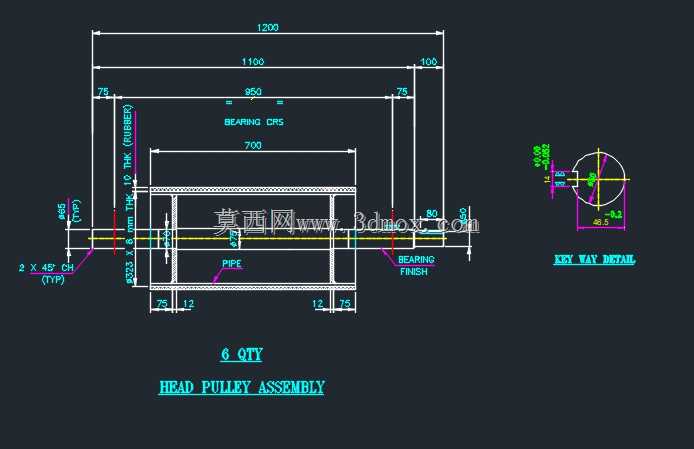

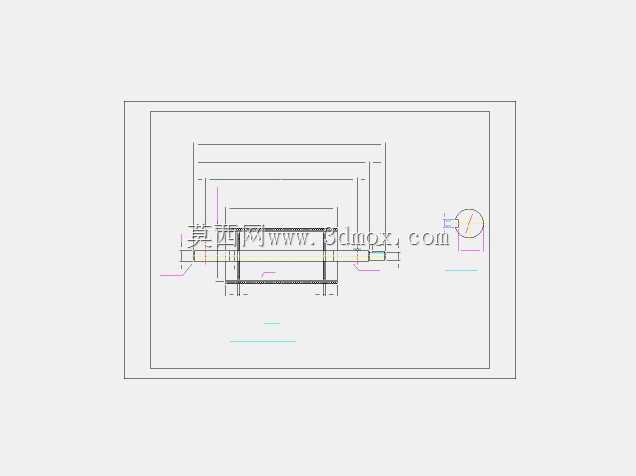

从实际使用的工况需求出发,这套滚筒装配的设计首先要匹配1000mm宽度的输送带使用,整体轴向总长度控制在1200mm,筒皮的有效工作宽度为1100mm,两端各预留100mm的轴承安装轴段位置,这个尺寸边界是为了适配通用带式输送机的中间架安装间距,避免安装时出现滚筒和机架侧梁干涉的问题。筒皮部分采用卷制钢管结构,直径匹配常规中等载荷输送场景的需求,筒皮内部设置辐板支撑结构,辐板和中心轴的连接位置做了满焊处理,保证运转过程中不会因为交变载荷出现焊缝开裂的问题,辐板上预留的工艺孔既可以减轻整体转动惯量,也方便后期检修时穿过工具完成轴承的拆卸作业。
两端的轴承安装位设计时考虑了密封和定位需求,轴承选用标准深沟球轴承,适配中等转速、径向载荷为主的工况,轴承外侧设置端盖密封结构,防止输送场景下的粉尘、水汽进入轴承滚道造成磨损失效,轴承内侧和筒皮辐板之间预留了定位轴肩,保证滚筒运转过程中不会出现轴向窜动,避免输送带因为滚筒窜动出现跑偏撒料的问题。轴端的键连接结构是动力输入的核心位置,键槽的尺寸按照标准平键设计,匹配对应直径轴段的扭矩传递需求,键槽的位置做了倒角处理,方便安装时和驱动减速机的输出轴套、联轴器快速对位,避免硬敲造成键棱磕碰损伤。
设计过程中特意做了安装边界的尺寸校核:两端轴承座的安装中心距为950mm,这个尺寸和通用1米带宽输送机的头部机架安装孔位完全匹配,轴承座下方的安装面预留了调整垫片的放置空间,方便现场安装时调整滚筒的水平度,以及后期输送带张紧后的位置微调。轴端伸出段的长度控制在80mm,足够覆盖联轴器、制动轮的安装空间,不会出现轴长不够导致驱动装置无法装配的问题,同时也不会因为轴伸过长造成悬臂载荷过大,增加轴承的额外受力。
从结构细节来看,筒皮表面没有做菱形胶面的额外设计,适配干燥、干净的室内输送场景,如果是潮湿、容易打滑的工况,只需要在筒皮表面冷粘一层橡胶层即可,不需要改动整体的轴系和安装尺寸,通用性较强。滚筒的整体转动部件做了静平衡校核,保证运转时的径向跳动量控制在允许范围内,避免高速运转时出现振动,造成轴承过早损坏、机架共振的问题。两端的密封结构采用迷宫式密封加接触式油封的组合设计,相比单一的油封密封,能更好地适应多粉尘的工业现场,延长轴承的维护周期,减少日常运维的工作量。
在实际选型适配时,这套滚筒装配可以匹配带速1.6-2.5m/s的带式输送机,承载能力适配中等载荷的输送需求,既可以用于水平输送的输送机头部,也可以用于倾斜上运输送机的头部传动位置,安装时只需要把两端的轴承座固定在头部机架的安装支座上,调整好滚筒轴线和输送机中心线的垂直度,再连接好驱动端的联轴器,就可以完成装配,不需要对机架做额外的改制,适配性较强。设计时也考虑了后期维护的便利性,轴承座采用剖分式结构,后期更换轴承时不需要把整个滚筒从机架上拆下来,只需要打开轴承座上盖就可以完成轴承的更换,大幅缩短检修停机的时间,适配连续化生产的输送场景需求。
