在散料输送、成件物料转运的工业场景中,带式输送机的改向滚筒是保障皮带平稳运行、调整皮带走向的核心承载部件,本次设计的改向滚筒装配结构,主要适配带宽1000mm级别的中型带式输送设备,可用于矿山物料输送线、仓储物流分拣输送线、生产车间工件转运线等场景的皮带转向段,承担皮带180度或小角度改向时的径向载荷,同时配合张紧结构调整皮带预紧力,避免皮带运行过程中出现跑偏、打滑、过度磨损等常见故障。从实际使用需求出发,该滚筒装配的设计首先考虑了承载工况的适配性,筒身采用卷制钢管焊接结构,两端连接辐板与轴头,轴头位置预留标准轴承安装位,标注的轴承安装尺寸可适配常用的深沟球轴承或调心滚子轴承,满足不同载荷等级下的转动需求,

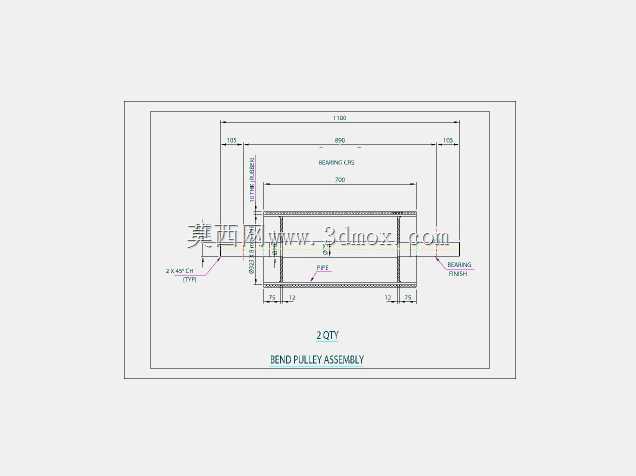

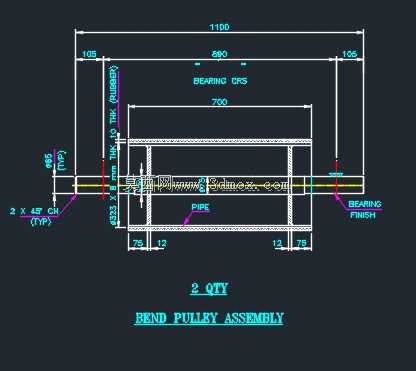

筒身表面预留包胶或光面处理的加工余量,针对输送磨琢性较强的散料场景,可后续加装菱形或人字形橡胶包胶层,增大与皮带的摩擦系数,降低皮带打滑概率,针对输送成件包装物料的轻载场景,可直接采用光面精车筒身,降低加工成本。从安装边界尺寸来看,该滚筒装配的总轴向长度为1100mm,筒身有效工作长度为690mm,两端轴头伸出端的安装基准长度各为105mm,轴头直径为95mm,轴端预留45度倒角方便轴承装配与拆卸,两端轴承安装位的同轴度公差控制在0.05mm以内,避免运行过程中出现轴承受力不均导致的过早失效。筒身内部设置支撑管结构,支撑管直径为423mm,壁厚10mm,沿筒身轴向布置,两端与辐板焊接连接,可有效提升筒身的径向刚度,
避免长期承载后出现筒身变形、皮带跑偏的问题,辐板与筒身、轴头的焊接位置均标注了焊接工艺要求,焊后需进行去应力退火处理,消除焊接残余应力,后续机加工时保证筒身的圆柱度公差不超过0.1mm,确保皮带运行时接触面受力均匀。设计过程中还充分考虑了现场安装与维护的便利性,两端轴头的轴承位采用标准尺寸设计,可与市面上多数输送机机架的轴承座直接适配,无需额外定制安装座,轴端预留的拆卸螺纹孔可方便后期维护时拆卸轴承与滚筒,无需采用破坏性拆卸方式损伤轴头或轴承座。该滚筒装配单组设备配置数量为2件,可分别布置在输送机的尾部改向位置与垂直张紧装置位置,配合传动滚筒形成完整的皮带闭合回路,实际选型时可根据输送线的输送能力、物料密度、
皮带运行速度调整轴头的材质与热处理工艺,重载场景下轴头可采用40Cr调质处理,硬度达到HB240-280,提升轴的抗疲劳强度,轻载场景下可采用45号钢正火处理,平衡性能与加工成本。从结构合理性角度来看,该设计避免了传统一体式滚筒加工难度大、维护成本高的问题,采用装配式焊接结构,各个部件可分别加工后组焊,降低了大型车床的加工门槛,同时内部支撑管的设置在不显著增加整体重量的前提下,大幅提升了筒身的抗变形能力,相比同规格的实心铸焊滚筒,重量降低约22%,可有效降低输送机机架的承载负荷,减少驱动电机的无用功率损耗。安装时需注意两端轴承座的安装平面度误差不超过0.2mm/m,找正后需锁紧轴承座的固定螺栓,同时调整轴承的游隙至标准范围,避免运行过程中出现轴承过热、异响等问题,筒身安装后需进行静平衡试验,平衡精度等级达到G6.3级,确保高速运行时不会出现明显振动,延长皮带与轴承的使用寿命。
