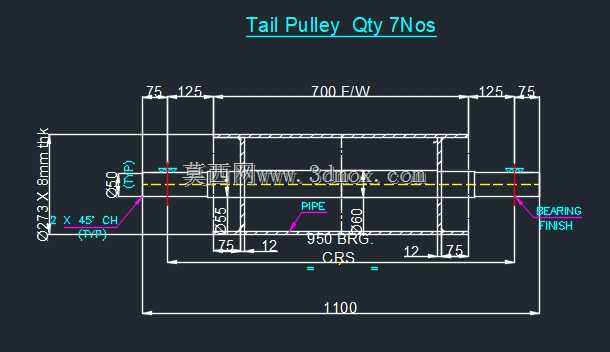

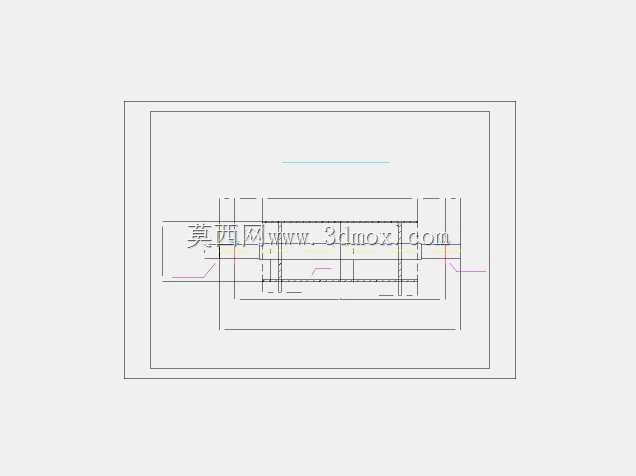

在散料输送、成件物料转运的工业场景里,皮带输送机的尾部改向组件一直是影响整条线运行稳定性的核心部件,尾滑轮作为尾部改向、皮带张紧行程承载的核心零件,其结构合理性直接决定了皮带跑偏概率、轴承使用寿命以及日常维护的频次。这款尾滑轮的设计完全匹配带宽700mm的带式输送机使用需求,整体总长控制在1100mm,其中筒体有效工作面长度为950mm,两端轴颈位置各预留125mm的安装空间,最外侧轴端长度为75mm,这个尺寸边界刚好适配常见的螺旋张紧、重锤张紧尾部机架的安装跨距,不需要额外改制机架即可完成替换安装。
从结构设计逻辑来看,这款尾滑轮采用了Pipe筒体加两端接盘的焊接结构,筒体选用标准无缝钢管加工,外径为255mm,壁厚满足15t/m线载荷下的挠度要求,满载运行时筒体径向跳动量控制在0.5mm以内,避免皮带运行时出现周期性跳动撒料的问题。两端接盘与轴的配合位置设置了12mm的定位止口,焊接后整体做去应力退火处理,再统一加工轴孔、轴承位,从工艺上保证了两端轴承位的同轴度,避免轴承出现偏载发热的情况。两端轴承位直径为60mm,适配常用的带座外球面轴承,轴承安装位置外侧预留了密封件安装空间,轴端设计了2×45°的倒角,既方便轴承装配时的导向,也能去除加工毛刺避免划伤密封唇口。
实际使用场景中,这款尾滑轮主要承担皮带180°改向的功能,同时配合张紧装置调整皮带的初张力,保证传动滚筒与皮带之间有足够的摩擦力不打滑。设计时特意将筒体表面做了精车处理,粗糙度控制在Ra6.3,既不会因为过于光滑导致皮带与滚筒之间摩擦力不足,也不会因为表面粗糙度过高加速皮带工作面的磨损。筒体两端距离边缘75mm的位置做了轻微的锥度过渡,能够在皮带出现轻微跑偏时产生自动对中的推力,减少人工调整皮带的频次。轴端的轴承安装位置标注了FINSH的最终加工要求,轴承位的公差选用k6过渡配合,既保证轴承内圈与轴同步转动不跑内圈,也不会因为过盈量过大导致轴承装配时游隙过小出现发热抱死的问题。
从安装边界来看,这款尾滑轮的两轴承中心跨距为1000mm,对应尾部机架的安装滑槽长度只需要预留150mm的张紧行程即可满足皮带伸长后的调整需求,轴端伸出轴承座的长度为75mm,足够安装张紧丝杆的连接座,不需要额外加装轴套延长。筒体的有效宽度比皮带宽度宽出250mm,即使皮带在运行过程中出现最大50mm的跑偏量,也不会出现皮带边缘蹭到机架或者掉带的故障。设计时还考虑了现场维护的便利性,所有配合尺寸都选用了行业通用的标准系列,轴承、密封件都属于市场上容易采购的标准件,不需要定制特殊配件,出现故障时现场维修人员可以在半小时内完成轴承更换,减少停机时间。
在散货码头、粮食仓储、建材生产这类连续作业的输送场景里,尾滑轮的可靠性直接影响整条生产线的作业效率,这款结构的尾滑轮在设计时就规避了传统整体铸造滚筒容易出现的砂眼、壁厚不均导致的动平衡差的问题,焊接结构的重量比同规格铸造滚筒轻30%左右,安装时不需要大型吊装设备,两名维修人员即可完成更换作业。筒体内部为空心结构,运转时的转动惯量更小,输送机启动时对皮带的冲击更小,能够延长皮带的使用寿命。两端接盘与筒体的焊接位置采用了坡口满焊工艺,焊后做磁粉探伤检测,保证焊接位置没有裂纹、气孔等缺陷,在满载、频繁启停的工况下也不会出现焊缝开裂的问题。
