膜片弹簧式汽车离合器总成结构设计

该模型还原的是乘用车辆手动传动系统核心的膜片弹簧离合器总成，这类部件广泛搭载于前置前驱、前置后驱的手动挡燃油车型以及部分混动车型传动链路中，布置在发动机飞轮与变速器输入轴之间，是动力传递路径上负责通断控制的核心执行部件。在实车运行场景中，离合器承担着多重关键作用：车辆起步阶段，通过离合器的平顺滑磨，让发动机输出的扭矩逐步传递给传动系统，避免动力刚性连接导致的起步熄火、传动系冲击；换挡过程中，离合器快速切断发动机与变速器的动力连接，消除换挡齿轮副之间的转速差，让换挡动作顺畅无打齿；当车辆遭遇紧急制动、传动系载荷瞬间超过阈值时，离合器主从动部分会产生相对滑磨，吸收过载冲击能量，保护发动机、变速器内的核心零部件不受冲击损坏。

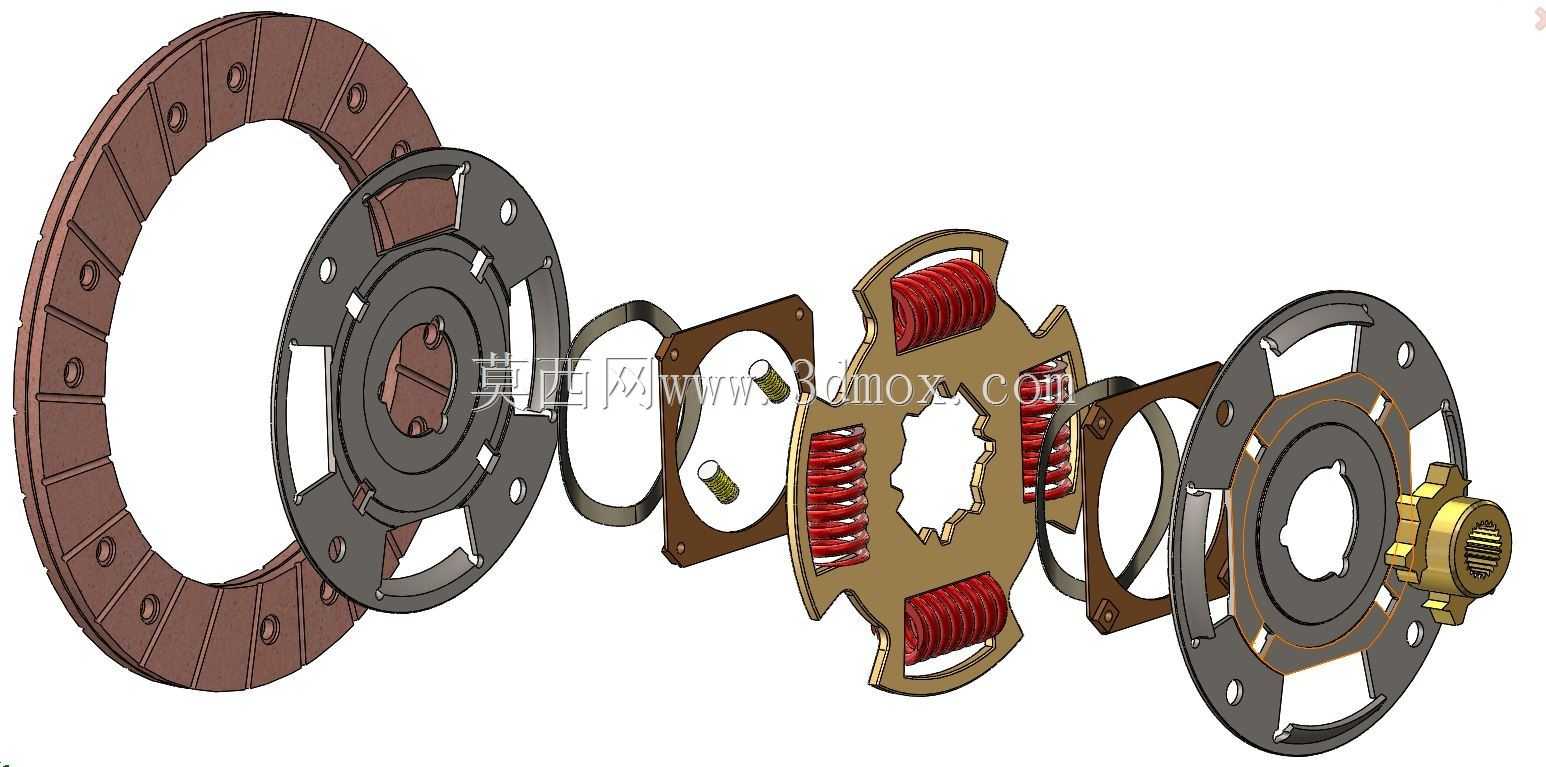

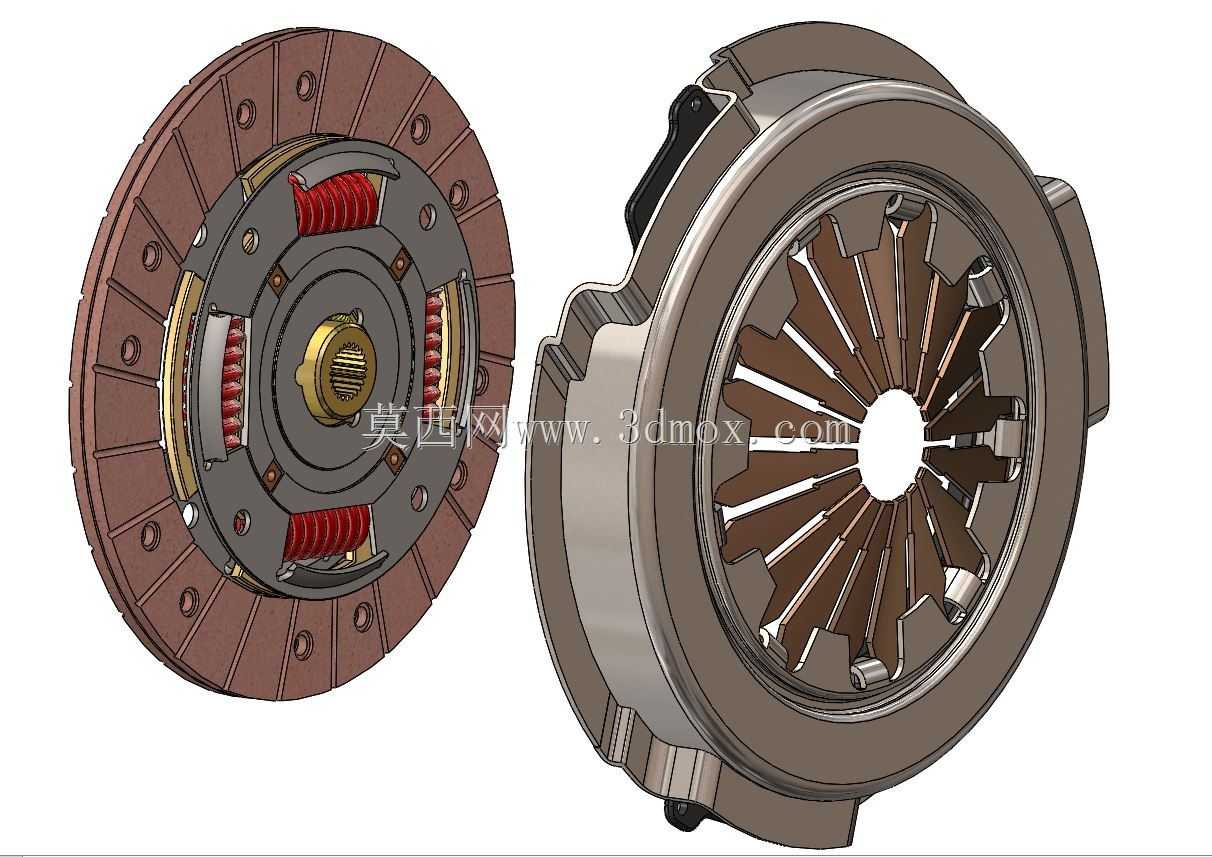

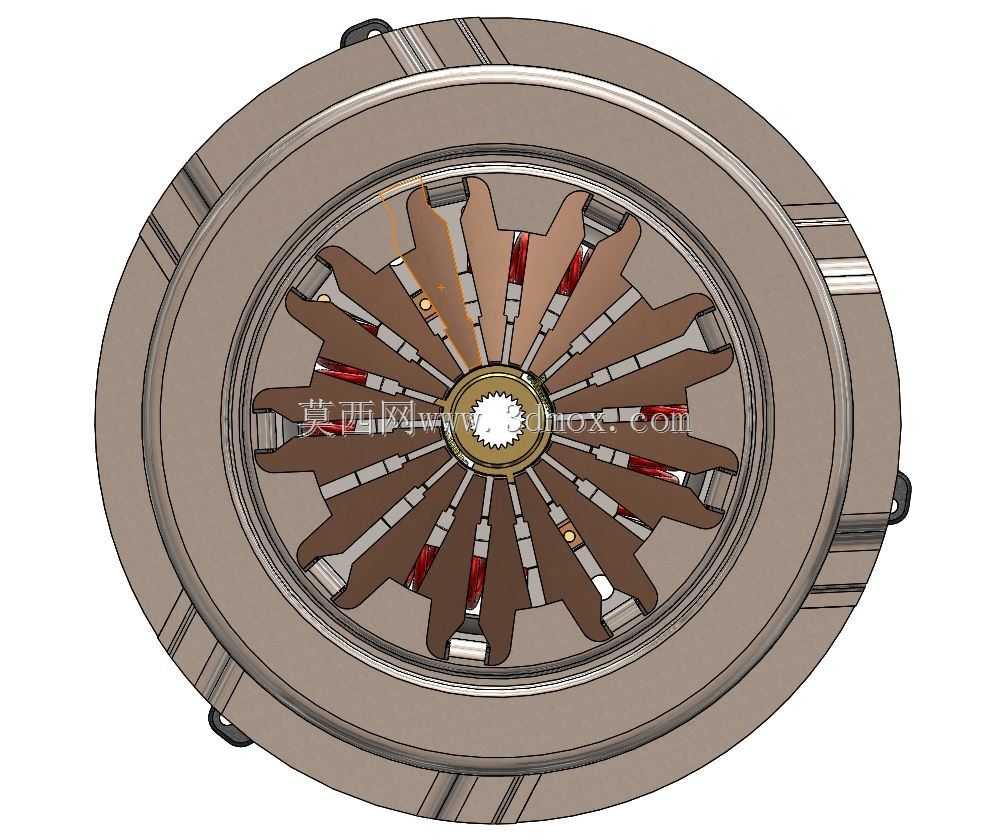

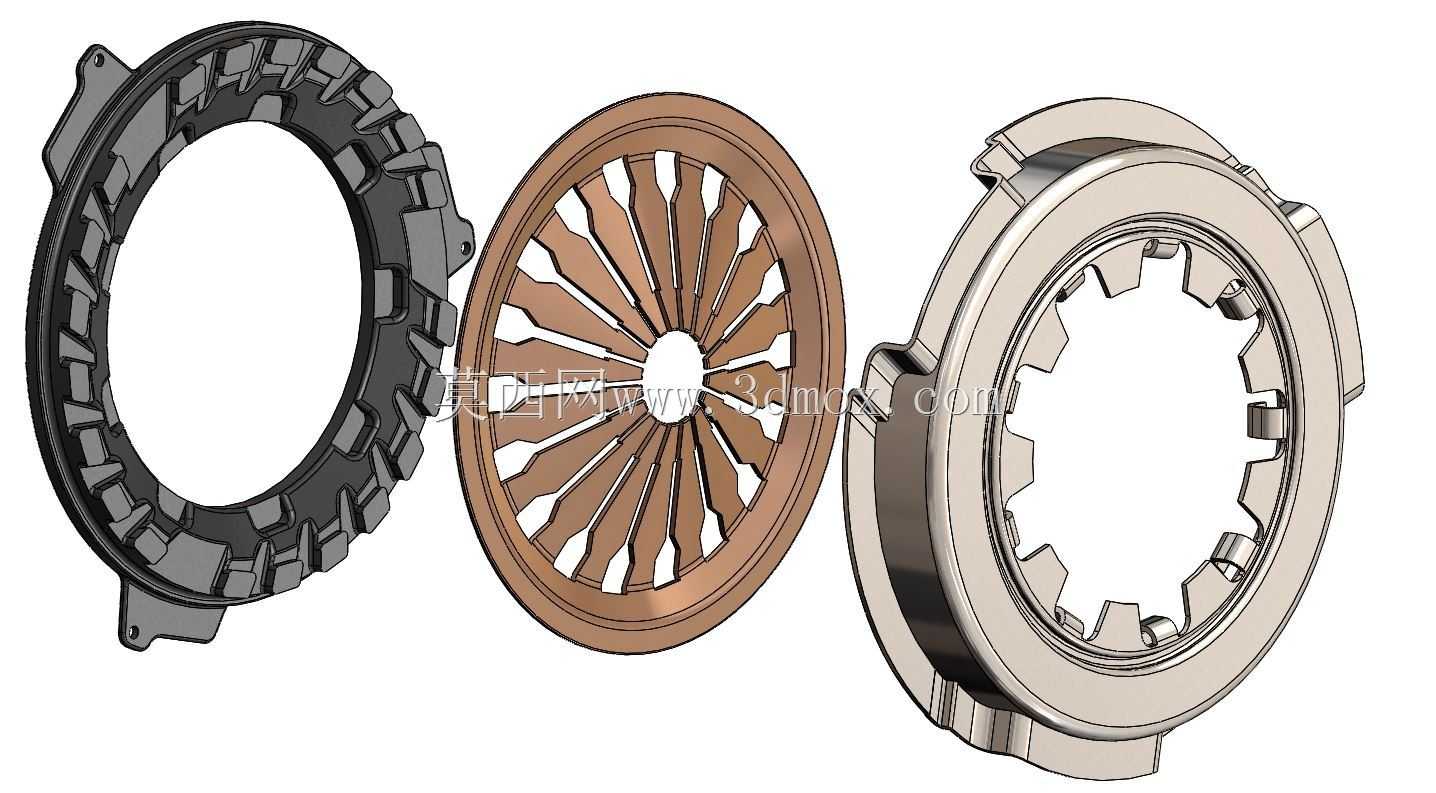

从结构设计来看，这套总成完整覆盖了离合器从动盘、压盘、离合器盖、膜片弹簧四大核心组件，其中膜片弹簧同时承担压紧弹簧与分离杠杆的双重功能，相比传统螺旋弹簧离合器，大幅减少了零件数量，让整体结构更紧凑，轴向安装尺寸更短，非常适配前置前驱车型发动机舱横向布置的紧凑空间需求。设计过程中，压盘采用了大平面环形铸铁结构，保证足够的热容量与摩擦面平面度，能够承受频繁结合分离过程中滑磨产生的高温，避免热变形导致的摩擦面翘曲、接合抖动问题；膜片弹簧的指状分离端沿圆周均匀分布，分离指的弧度经过反复优化，保证分离行程内压紧力变化平缓，让踏板操作力保持在舒适区间，降低长时间驾驶的操作疲劳；离合器盖采用冲压成型的钢制壳体，边缘设置的安装凸耳与定位结构，能够保证总成与发动机飞轮的同轴度安装要求，避免运转过程中出现动不平衡导致的整车抖动。

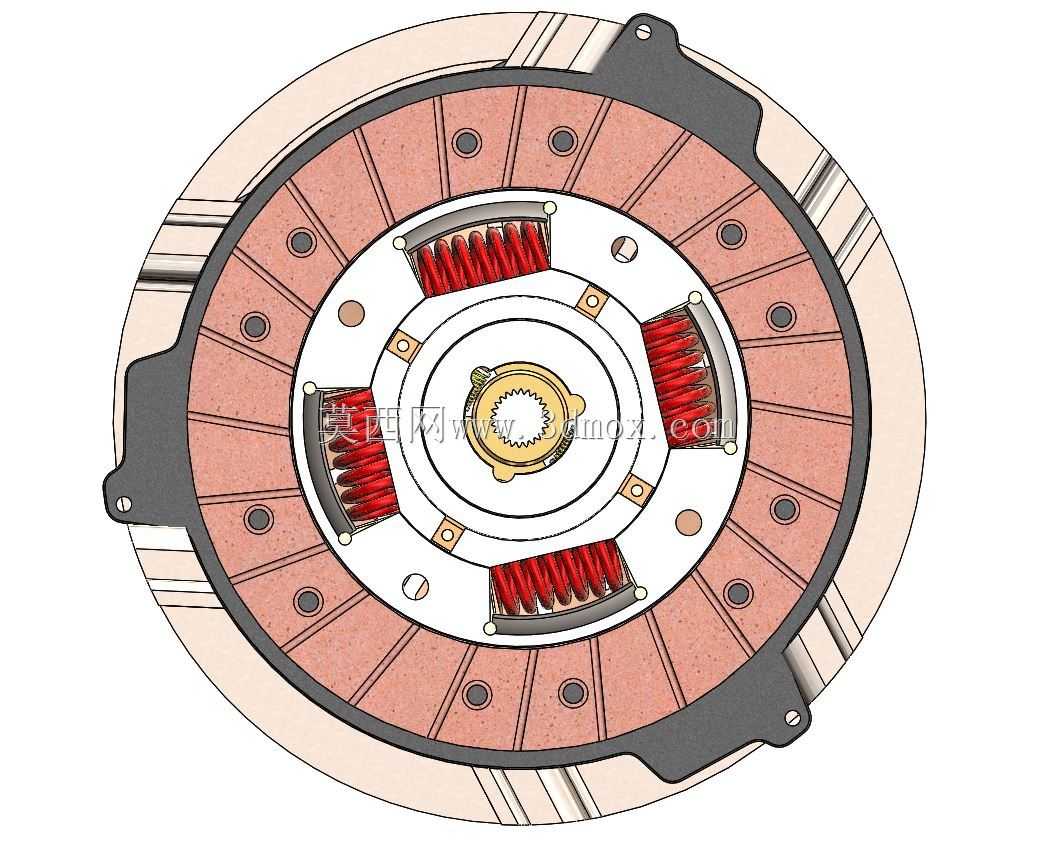

在安装边界设计上，总成的圆周安装孔位完全匹配对应排量发动机飞轮的安装螺孔分布，从动盘中心的花键孔尺寸与变速器输入轴花键参数完全适配，轴向安装尺寸严格控制在动力舱预留的装配空间内，分离轴承的工作行程与膜片弹簧分离指的工作行程完全匹配，既保证分离彻底无拖滞，也避免分离行程过大导致的膜片弹簧过压损坏。从动盘上设置的扭转减震弹簧，能够吸收发动机运转过程中的扭转振动，降低传动系的共振风险，让动力传递过程更平顺，减少整车行驶过程中的传动噪音与抖动问题。
