汽车弧形挡泥板曲面结构设计

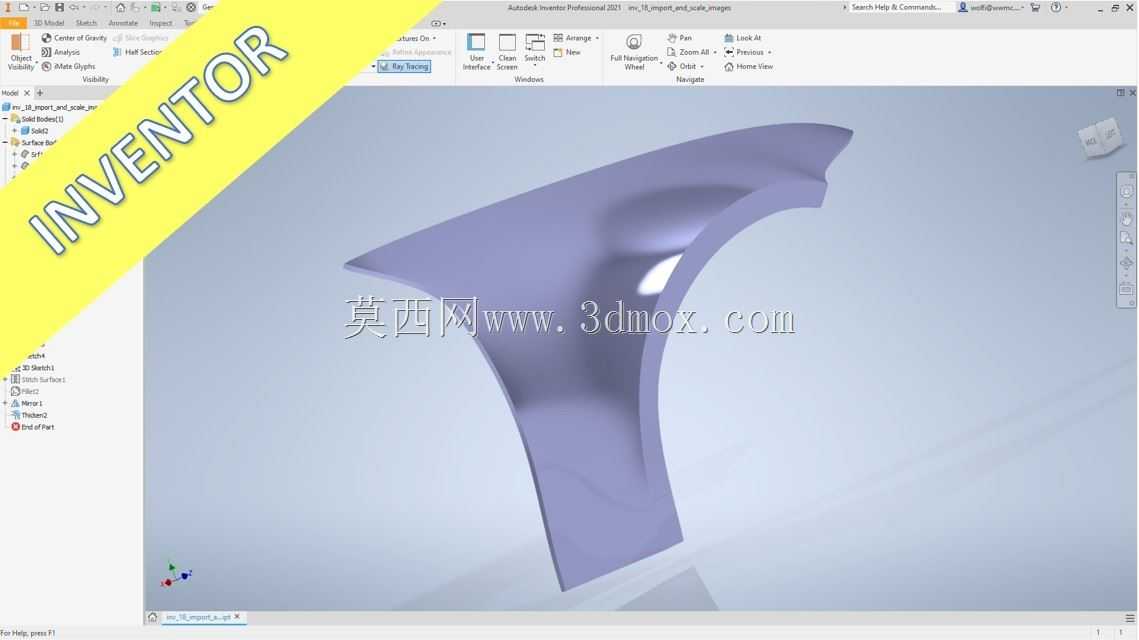

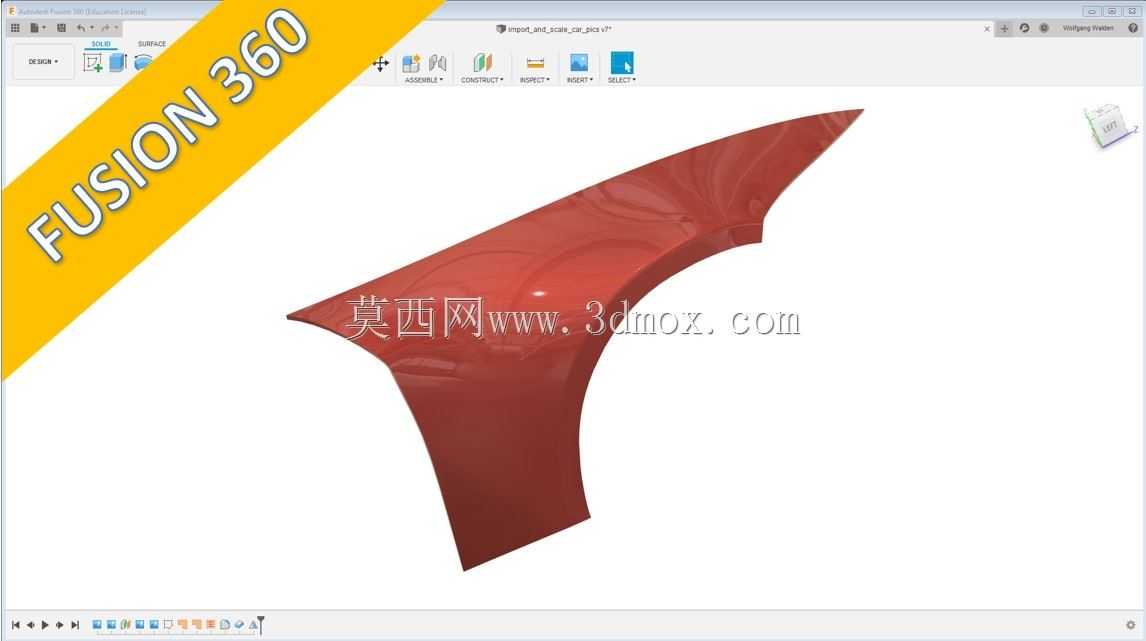

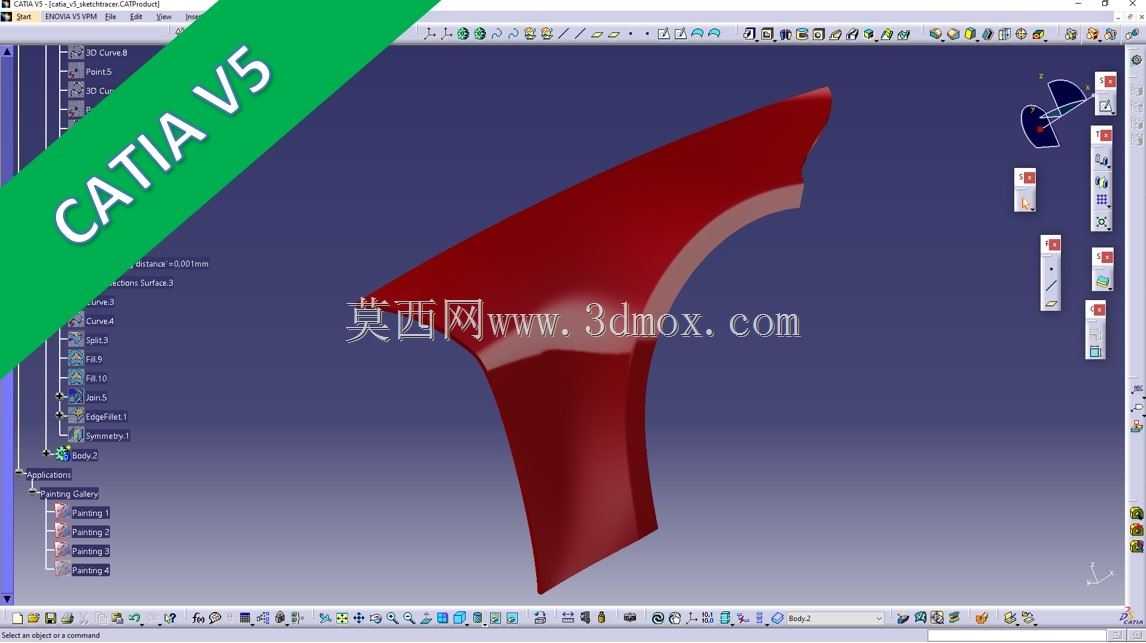

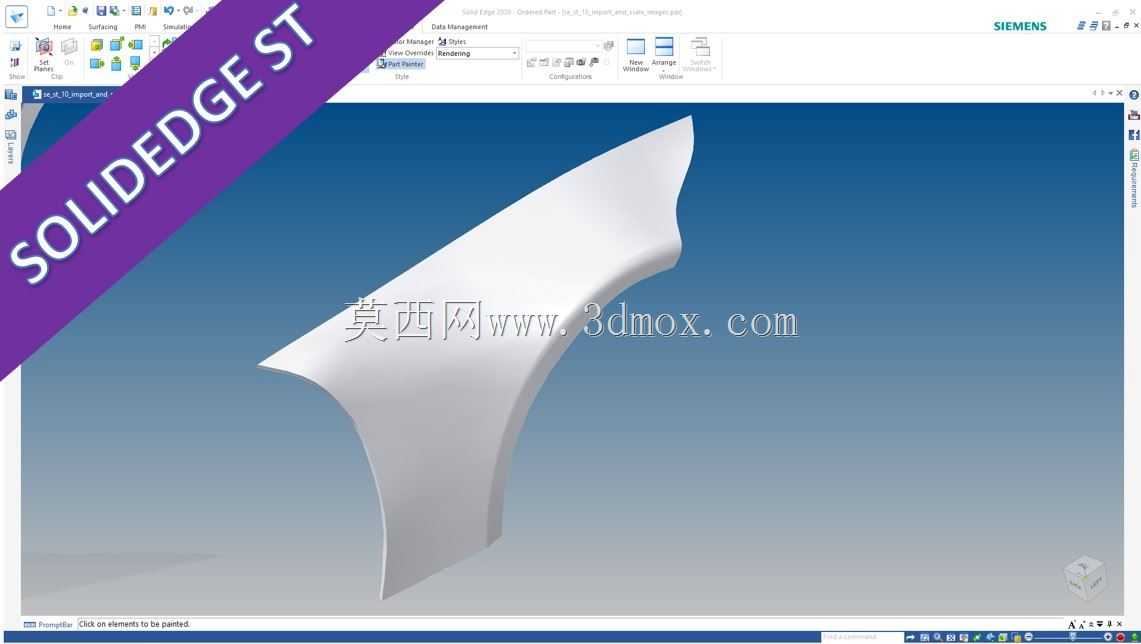

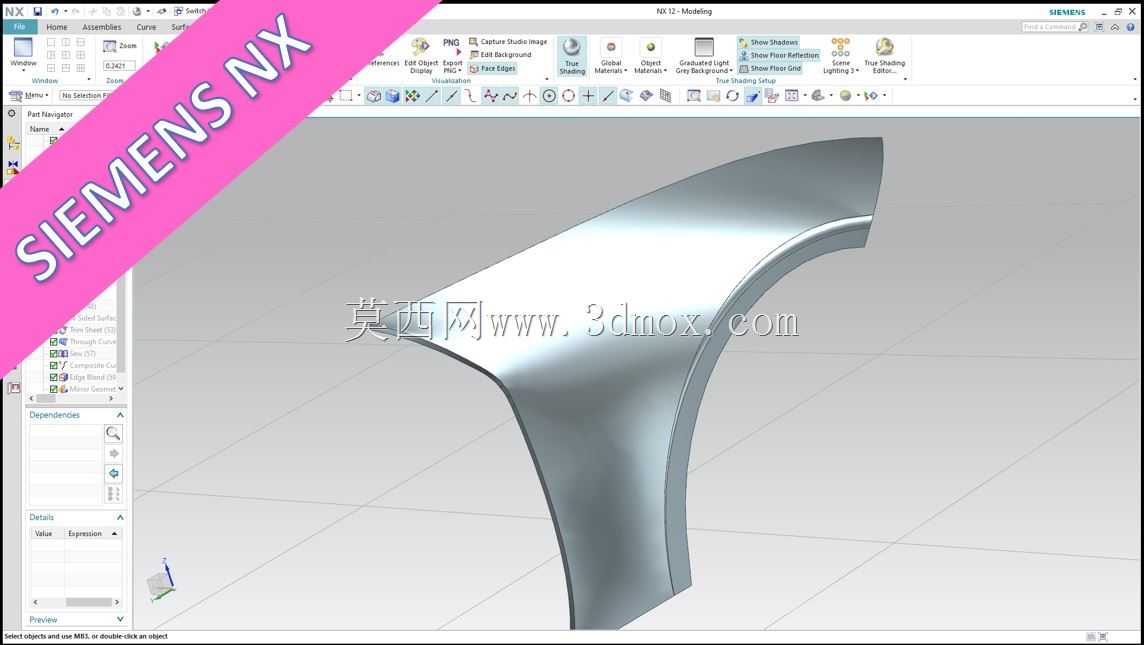

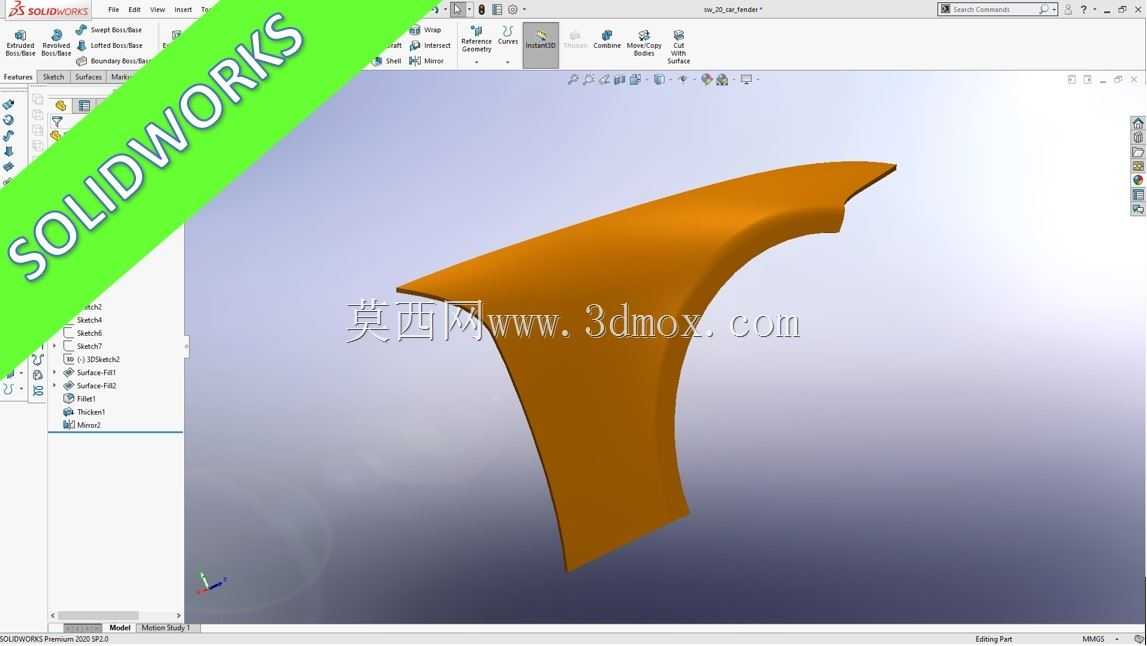

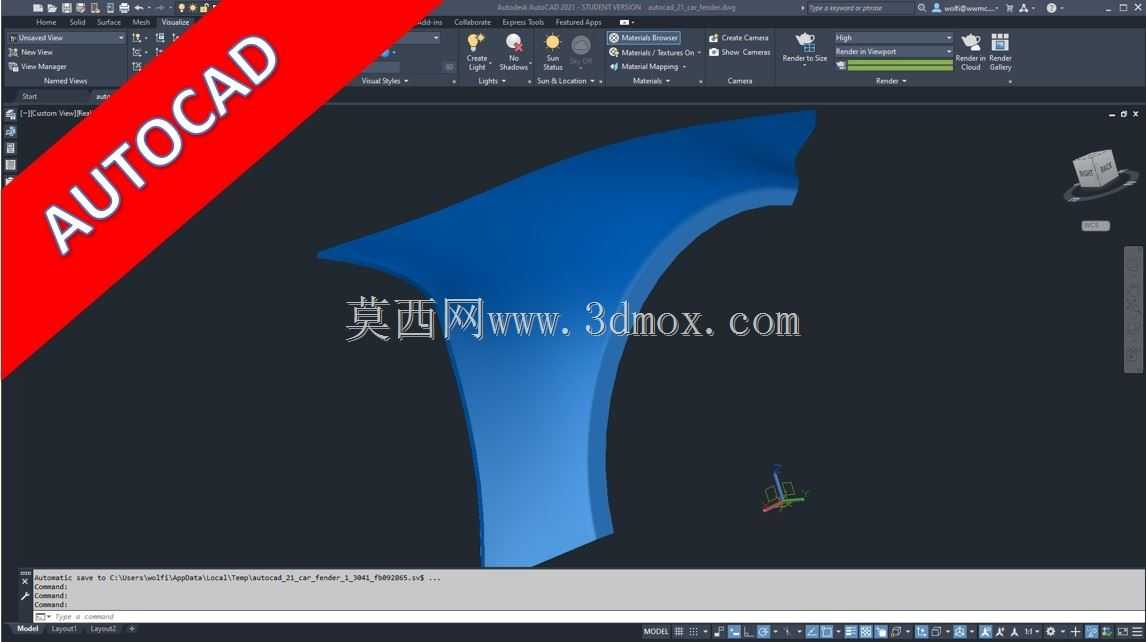

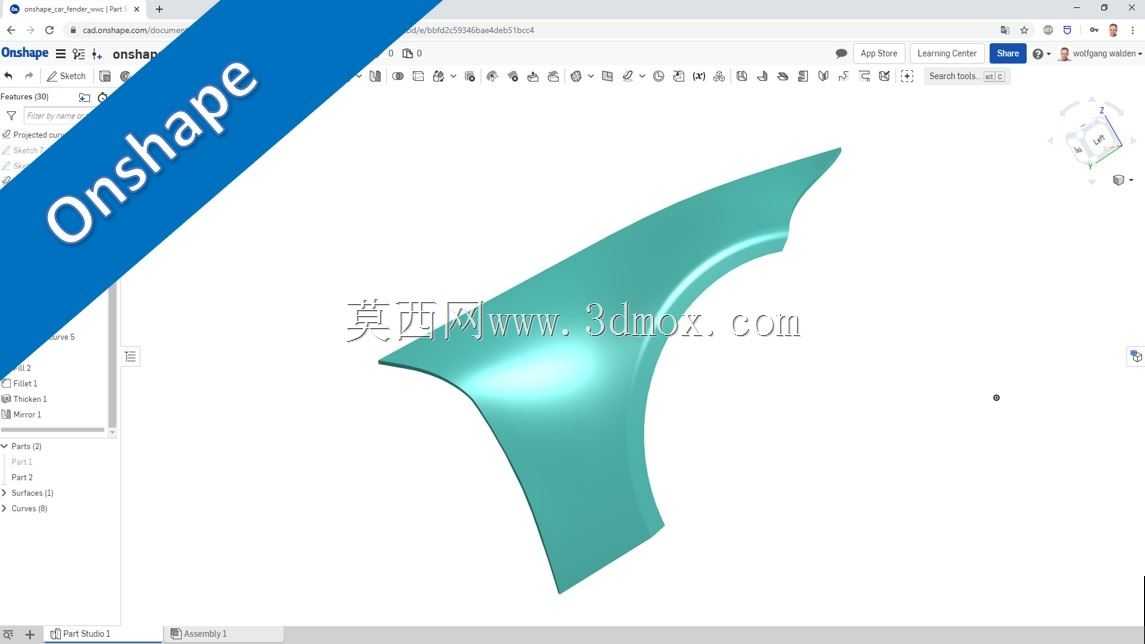

日常车辆行驶过程中，车轮碾压路面带起的泥水、碎石、砂砾会高速甩向车身侧围、底盘管线甚至后方行驶车辆，挡泥板作为安装在车轮后方的防护部件，核心作用就是阻挡这类飞溅物，既可以减少车身漆面被碎石击打造成的掉漆锈蚀，也能降低雨天行驶时泥水对后车视线的干扰，在乘用车、商用车的轮腔区域都是必备的外饰防护件。这款挡泥板采用大曲率弧形曲面构型，设计过程中没有采用简单的平板折弯结构，而是顺着轮腔外侧的车身型面做贴合式过渡，曲面走势完全匹配车轮转动时的飞溅物抛射轨迹，能在不额外增加轮腔占用空间的前提下最大化遮挡范围，避免出现防护盲区。建模阶段处理这类连续异形曲面时，需要先根据轮眉的安装边界、轮胎跳动的极限安全间隙搭建基础控制线，再通过多段样条曲线衔接不同曲率的曲面段，拆分小面做连续拼接，避免整体大面出现曲率突变导致的反光褶皱，同时要保证曲面和周边轮眉、侧裙的安装面保持均匀的间隙，不会在车辆颠簸、轮胎上下跳动时发生运动干涉。安装边界上，挡泥板的上沿预留了和轮眉内衬匹配的贴合边，设置了对应安装孔位，可直接通过卡扣或自攻螺丝固定在轮腔的塑料内衬上，下沿做了收边处理，避免边缘过于尖锐在行驶中产生风噪，同时曲面的弧度顺着车轮外倾的角度做了适配，不会突出车身外廓影响通过性，也不会过于内缩导致防护范围不足。实际装车验证中，这类曲面挡泥板相比传统平板结构，高速行驶时的风阻系数更低，不会因为突出的平板结构产生额外的紊流噪音，同时曲面的导流作用还能引导飞溅的泥水顺着挡泥板表面流向地面，减少泥水在部件表面的附着残留，长期使用也不容易因为泥沙堆积出现变形脱落的问题。设计时还要考虑材料成型的工艺性，曲面的拔模角度要均匀，避免出现倒扣结构导致注塑脱模困难，壁厚保持均匀过渡，防止成型后出现缩痕、翘曲变形，保证批量生产时的尺寸一致性。
