带安全防护围栏的双工位机器人点焊工作站

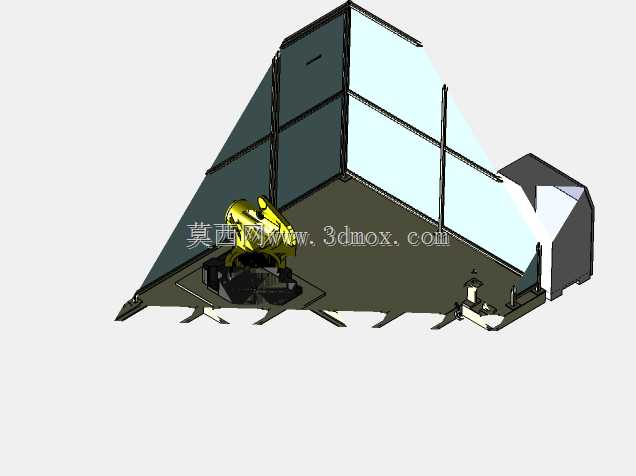

该套机器人点焊工作站主要面向汽车零部件、五金结构件的批量电阻点焊加工场景，可适配白车身小型冲压件、座椅支架、电池模组连接片等多类工件的自动化焊接作业，替代传统人工持焊枪的作业模式，有效降低焊接过程中飞溅、弧光对操作人员的职业伤害，同时大幅提升焊点位置一致性与焊接节拍稳定性。工作站整体采用安全围栏做全区域物理隔离，围栏采用铝型材框架搭配半透明防护板搭建，仅在人工上下料侧设置带安全联锁的平开防护门，门体开启时设备自动触发暂停信号，避免机器人动作范围内误入造成安全事故，围栏整体预留了电控柜安装位与管线走线槽，所有动力线缆、信号线缆均从底座下方的走线空间排布，避免现场布线杂乱干扰作业。工作站核心采用六轴工业机器人搭载伺服点焊枪作为作业主体，机器人安装在围栏内部的固定基座上，作业范围可完整覆盖两个对称布置的焊接工位，双工位采用旋转切换的布局逻辑，当其中一个工位完成焊接作业时，操作人员可在防护门外的另一侧工位完成待焊工件的装夹与焊后工件的取下，无需等待机器人停机等待上下料，最大化压缩设备非作业等待时间。每个工位均配置了与工件外形匹配的仿形定位夹具，夹具采用快速夹钳与定位销组合的定位方式，可保证工件装夹位置重复精度满足点焊位置公差要求，夹具底座带脚轮与定位锁紧结构，可根据不同工件的焊接需求快速更换对应夹具，适配多品种小批量的柔性生产需求。设计过程中充分考虑了现场安装的边界条件，整体工作站的占地尺寸适配常规车间的标准柱距布局，设备底座采用调平地脚支撑，无需额外做预埋基础即可完成现场安装调试，围栏高度符合工业设备安全防护的高度要求，既可以阻挡焊接飞溅飞出作业区域，也不会遮挡车间整体的照明与通风路径。焊枪部分采用伺服驱动的加压结构，可根据不同板材厚度自动调整焊接压力与通电时长，保证不同厚度板材组合的焊点熔核强度达标，同时机器人的运动路径经过仿真优化，可在狭小的工位空间内完成焊枪姿态调整，避免与夹具、工件发生运动干涉，人工操作位设置在围栏外侧的安全区域，操作人员仅需在设备暂停间隙完成工件装夹，无需进入机器人作业范围，从布局层面规避了人机协作的安全风险。
