50度角通径法兰式三通换向分流阀

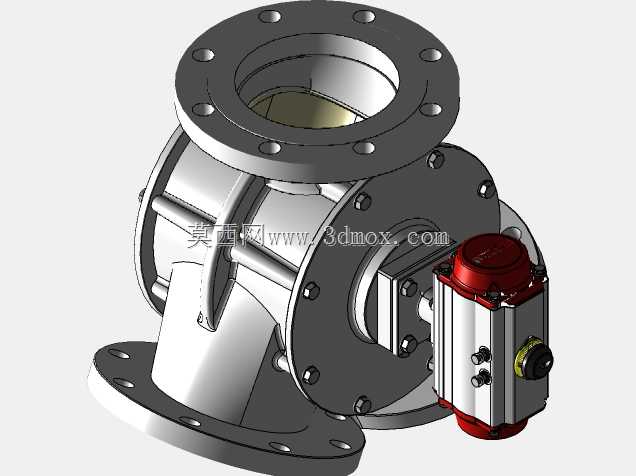

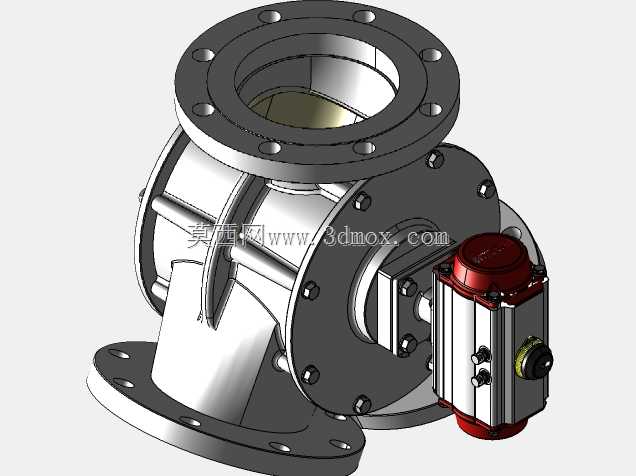

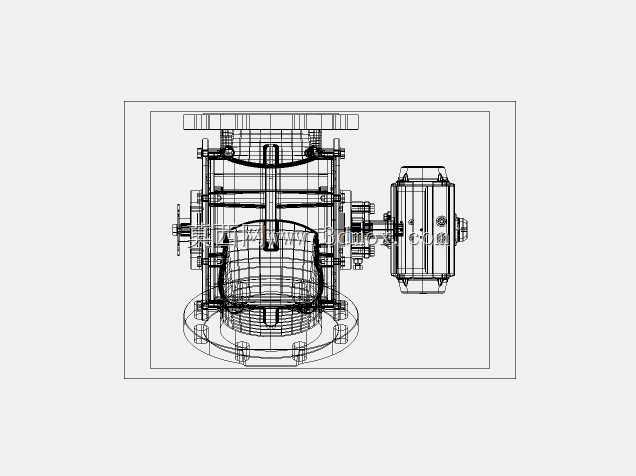

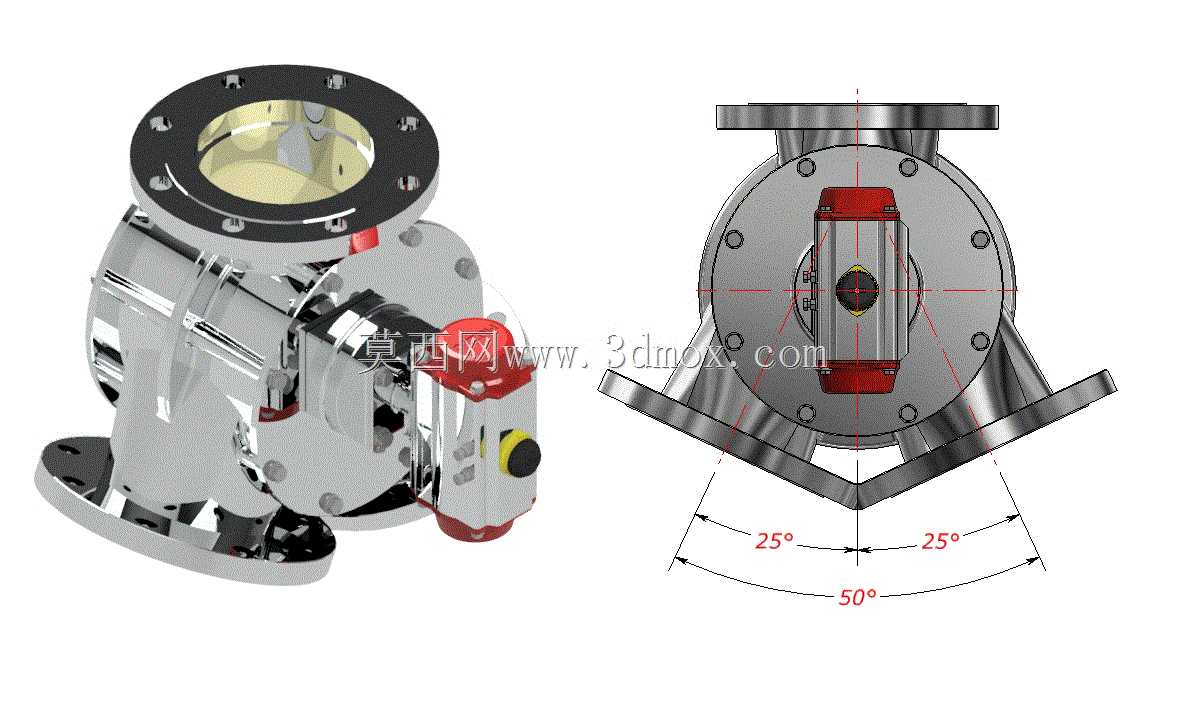

这款换向分流阀主要应用在需要对管路内流体进行流向切换的工业场景中，常见于化工流体输送、市政给排水管网、粉体物料气力输送、暖通空调水循环系统等领域，可在不中断主路流体输送的前提下，实现支路介质的导通、截断或者流向切换，替代传统管路布置中需要多个截止阀配合才能完成的流向切换操作，大幅减少管路接头数量，降低介质泄漏风险，同时缩小管路安装占用的空间。从结构设计来看，该阀采用三通式壳体结构，两个出口支路与入口轴线呈25度夹角，整体换向夹角为50度，这种角度设计能够在换向过程中减少介质流动的局部阻力，避免介质在阀腔内部形成涡流区，降低带颗粒介质输送时的阀腔磨损速度。壳体两端采用标准法兰连接结构，法兰端面加工有密封槽与螺栓孔位，安装时可直接与同压力等级的管路法兰对接，无需额外加工转接接头，适配常规工业管路的安装规范。阀侧配置的气动执行机构采用直装式设计，执行器与阀芯通过联轴器直连，省去了中间传动连杆，减少了传动间隙带来的换向行程误差，执行器上集成的限位指示装置可直观反馈阀芯的当前工位，方便现场运维人员快速判断阀门工作状态。建模过程中对阀腔内部的流道做了等径过渡处理，所有流道转折处均做圆弧倒角，避免直角结构造成的介质滞留，尤其是输送含有固体颗粒的介质时，能够减少颗粒在阀腔底部的沉积，降低阀门卡堵概率。安装边界方面，该阀的法兰端面到执行器最外侧的尺寸、底部安装支座的螺栓孔间距均按照常规工业阀门安装空间预留，现场安装时不需要对周边管路做大规模改动，可直接替换同通径的传统Y型三通换向阀，执行器的气源接口采用标准内螺纹接口，适配常规工业气动控制系统的管路规格，不需要额外配置转接头。阀芯采用球面密封结构，换向时密封面与阀座的摩擦行程短，长期使用后密封面磨损量小，能够长期保持可靠的密封性能，避免内漏问题。
