内螺纹连接旋启式止回阀结构设计

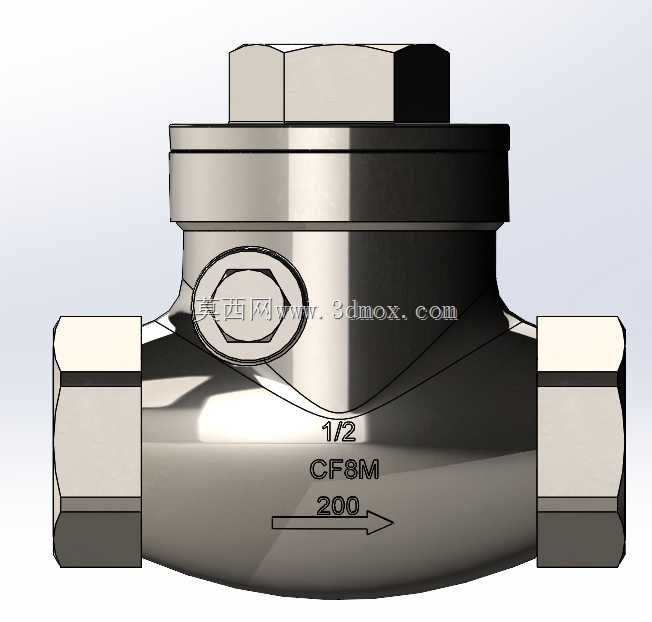

这款旋启式止回阀主要应用于民用给排水、小型工业流体输送、暖通空调循环、洁净介质管路等场景，安装在水平或垂直走向的管段中，依靠介质自身的流动压力实现阀瓣的自动开启与闭合，核心作用是阻止管路内的介质反向倒流，避免因介质回流引发的泵组叶轮反转、管路水锤冲击、介质串混污染等问题，保障整个流体输送系统的运行稳定性。从功能特性来看，该款止回阀采用旋启式阀瓣结构，阀瓣绕阀体内侧的固定销轴做圆弧摆动，相比升降式止回阀，它的介质流动阻力更小，阀瓣开启行程更短，对低流速、低压力的介质工况适配性更强，同时阀瓣密封面贴合角度经过反复调校，正向流动时密封面完全脱离流道，不会对介质流动造成额外截流，反向承压时阀瓣在介质推力与自身重力的共同作用下快速贴合密封座，实现可靠的截断密封，有效杜绝回流渗漏问题。在设计思路上，阀体整体采用对称式流线型腔体设计，介质进出口流道做了平滑圆弧过渡处理，尽可能减少流道内的直角突变区域，降低介质流经时的湍流与压损，同时兼顾铸造工艺的成型便利性，阀体壁厚按照公称压力等级做了均匀化设计，既保证承压强度，又避免局部壁厚过大带来的材料浪费与成型缺陷；顶部采用六角螺塞式阀盖结构，通过螺纹配合与密封垫片实现阀腔的密封，后期维护时无需拆卸整个阀体，仅需拧开顶部螺塞即可对内部阀瓣、销轴、密封件进行检修更换，大幅降低运维成本；阀体侧面设置的工艺螺堵，用于铸造完成后清理阀腔内部的型砂残留，同时也可作为管路试压时的排气、测压接口。从外形尺寸与安装边界来看，该款阀门为1/2英寸公称通径规格，两端采用内螺纹连接形式，无需额外搭配焊接法兰，安装时直接与同规格的外螺纹管路旋合即可，整体外形紧凑，阀体最大外轮廓宽度适配小空间管路的安装需求，安装时需注意阀体上标注的流向箭头必须与管路介质正向流动方向保持一致，水平安装时阀盖朝上即可保证阀瓣摆动顺畅，垂直安装时需确保介质流向为自下而上，避免阀瓣因自重无法正常开启。阀体材质采用CF8M不锈钢，具备优秀的耐腐蚀性与抗锈蚀能力，可适配水、弱腐蚀性流体、低压蒸汽等多种介质，适用温度与压力范围覆盖多数民用及小型工业管路的常规工况。
