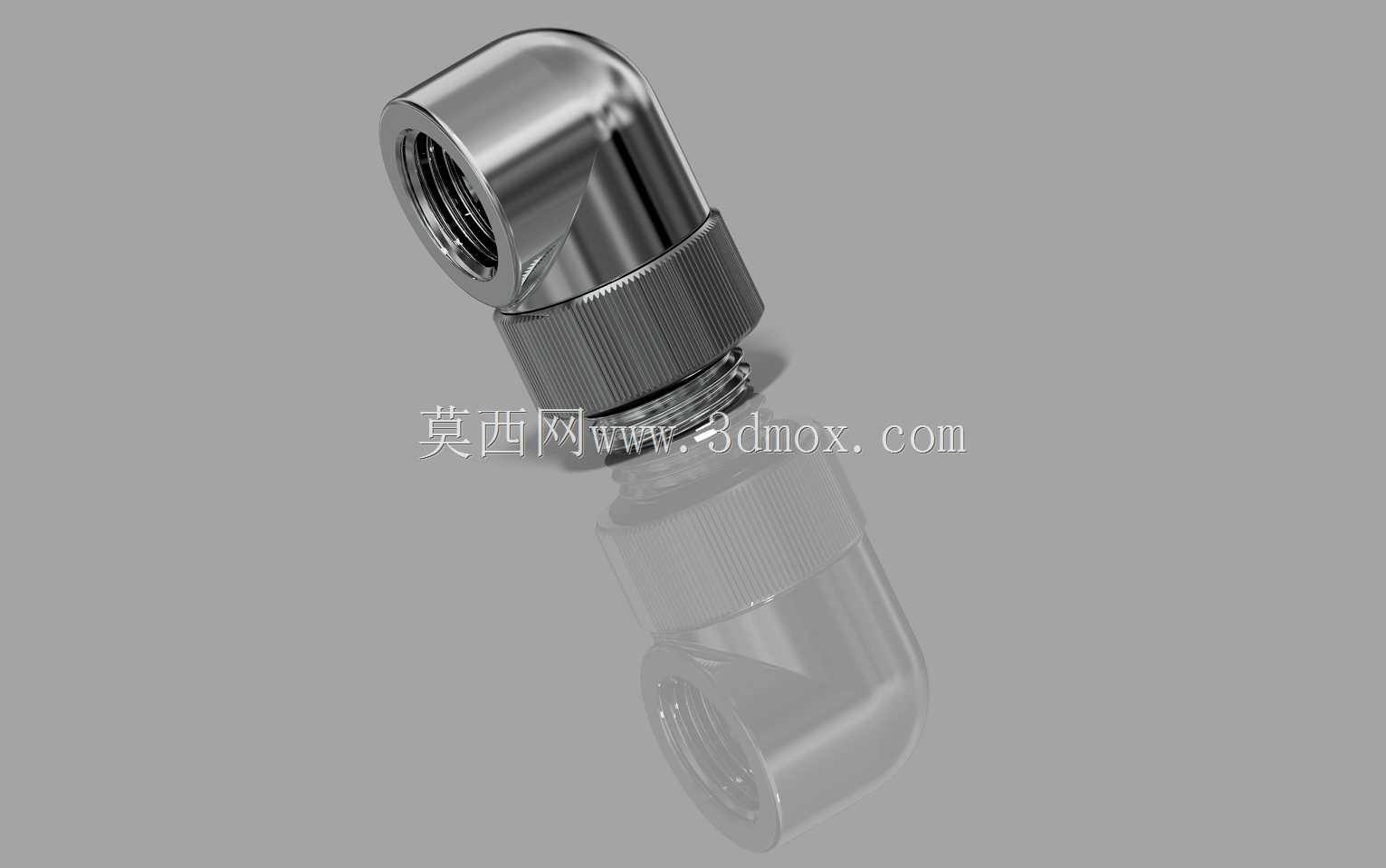

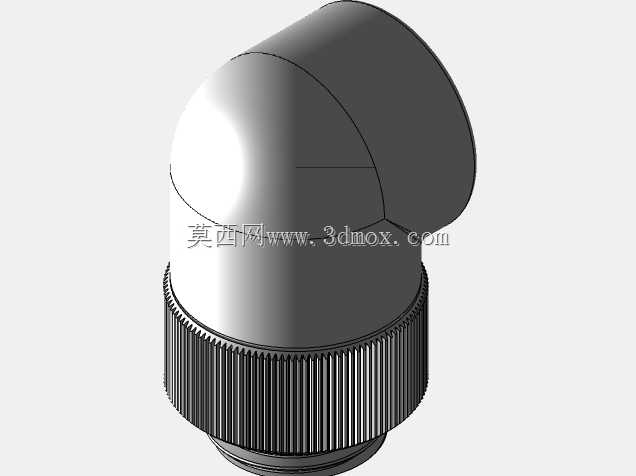

90度G1/4内外螺纹直角气动转接接头

这款90度直角转接接头是气动管路系统、小型液压回路、流体输送管线中极为常用的转向连接件，主要用于管路排布需要直角转向的安装场景，能够在有限的设备安装空间内完成管路走向的垂直调整，避免管路过度弯折造成的通径缩窄、流体阻力增大甚至管路折损开裂的问题，在自动化生产线气路排布、小型工业设备流体回路、实验室气路搭建、机电产品内部管线连接等场景中都有广泛应用。接头采用一端外螺纹、一端内螺纹的接口设计，G1/4的通用管螺纹规格能够和同标准的管路接头、阀体、设备接口直接匹配，无需额外制作转换连接件，大幅降低现场安装的适配成本。产品整体采用直角弯通结构，安装高度控制在28mm，紧凑的外形尺寸能够适配设备内部狭窄的安装空间，不会因为接头体积过大占用过多设备内部排布空间，也能避免和周边其他零部件产生安装干涉。接头的外螺纹端设计有滚花防滑拧动结构，安装时无需借助大型扳手，徒手即可完成初步拧紧定位，后续再用工具做最终紧固，既提升了小空间内的安装便利性，也能避免安装时过度拧紧造成的螺纹滑牙、接头开裂问题。在设计过程中，接头的内部流道采用圆弧过渡结构，而非直角硬转折，能够最大程度降低流体经过转向位置时的压力损失，减少流体湍流带来的管路振动和噪音，提升整个管路系统运行的稳定性。接头的密封结合面做了高精度的平整度处理，配合管螺纹本身的密封特性，能够在额定工作压力下保证可靠的密封效果，避免管路运行过程中出现气体、液体渗漏的问题。接头整体采用镀镍表面处理，具备优秀的防锈防腐蚀能力，能够适应一般工业环境中的潮湿、少量油污的使用场景，长期使用也不会因为表面锈蚀影响拆卸维护。在安装边界上，这款接头的两个接口轴线呈标准90度垂直布局，安装时只需要保证对接的两个接口分别和对应管路保持同轴，即可完成可靠连接，不需要额外调整安装角度，适配水平转垂直、垂直转水平等多种管路转向需求，无论是新设备的管路搭建还是旧设备的管路维修替换，都能快速完成安装适配。
