伟普SP13防水型7芯外螺纹连接器结构设计

这款外螺纹式圆形连接器，主要面向户外工业设备、户外通讯基站、船舶舱外设备、户外检测仪器等对防护等级有严苛要求的电气连接场景，作为设备端的固定信号与电力传输接口使用，能够在高湿、淋雨、粉尘飞溅甚至短时浸水的工况下，稳定实现多回路电气信号与小功率电力的连通，避免外界水汽、杂质侵入连接部位造成的接触不良、短路等故障，保障户外设备长期运行的连接可靠性。

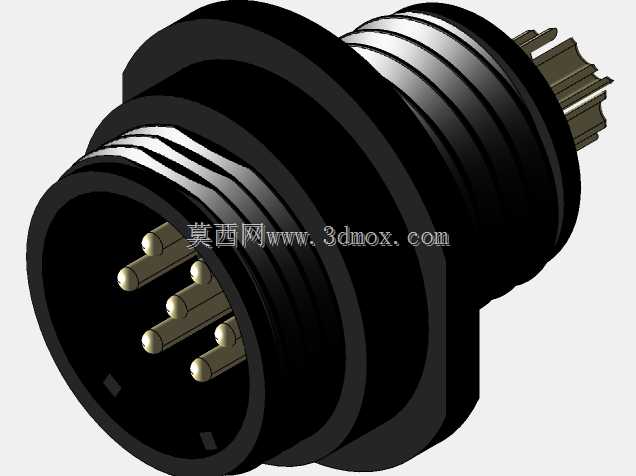

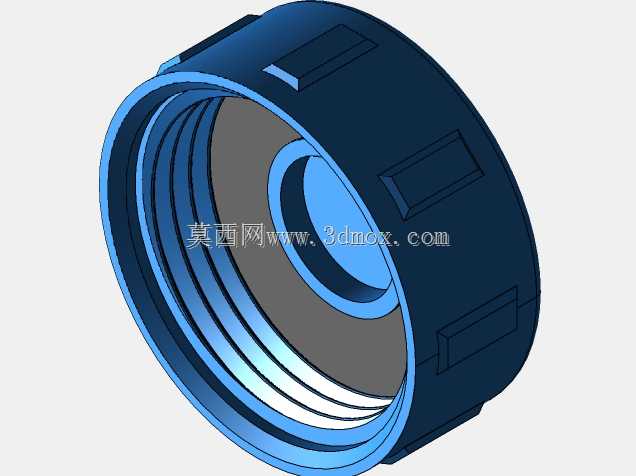

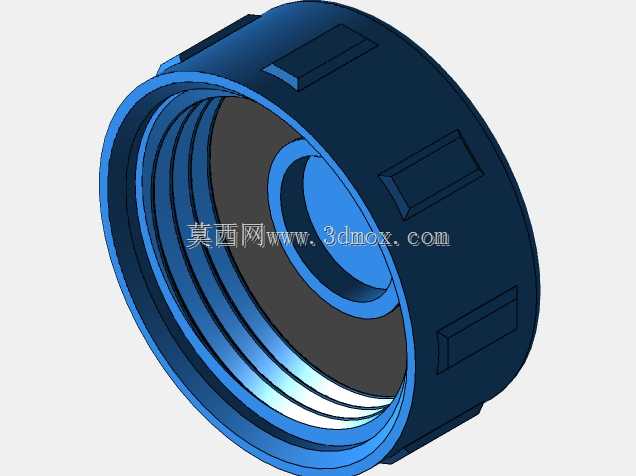

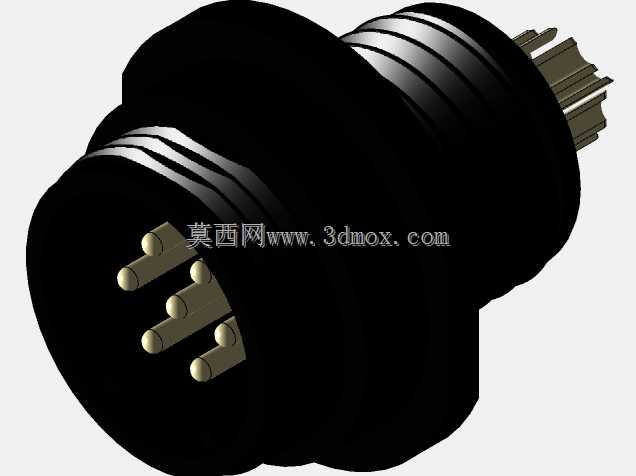

产品核心功能特性围绕高防护连接需求设计，整体采用圆形外螺纹锁紧结构，插合端设置7根镀金插针，可同时承载多路控制信号与小负荷供电回路，插合面配备专用密封胶圈，连接器尾部同样设置线缆密封结构，配合配套的锁紧螺母、安装垫片，可实现面板安装后的整体IP68级防护效果，能够有效阻挡粉尘进入连接腔体，同时可承受一定压力的短时浸水而不出现内部渗水问题。连接器自带的防护盖可在未插合状态下封闭接口，避免闲置状态下接口积灰、受潮，保护内部插针不受外力磕碰损伤。

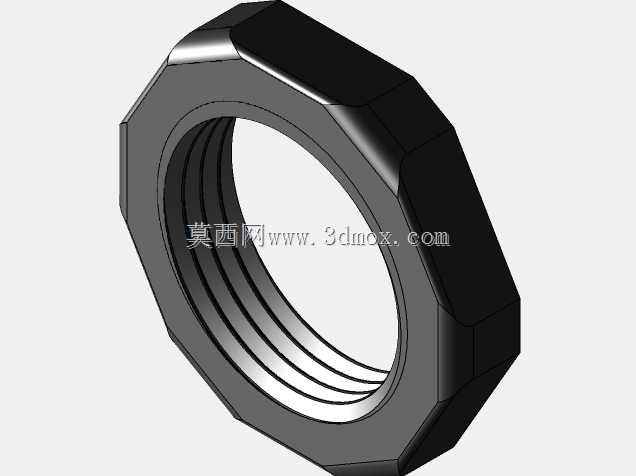

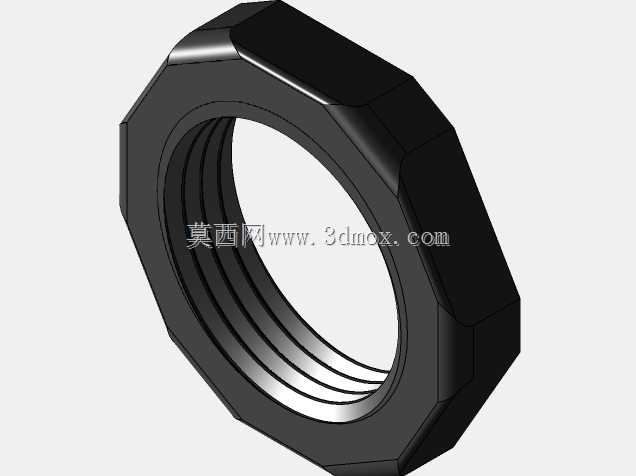

在设计思路上，这款连接器优先保障连接的密封性与结构耐用性，主体外壳采用高强度绝缘工程材质，兼顾绝缘性能与抗冲击、抗老化能力，外螺纹结构采用标准细牙螺纹设计，锁紧后配合密封圈的压缩形变实现径向与轴向的双重密封，插针采用弹性接触设计，插合后接触电阻低、抗振动能力强，在设备运行产生持续振动的场景下也不会出现连接松脱、信号中断的问题。安装结构采用面板后装式设计，通过自带的安装螺母从面板后侧锁紧固定，安装时仅需在设备面板上开设对应尺寸的安装通孔，即可快速完成连接器的固定，无需复杂的安装工装。

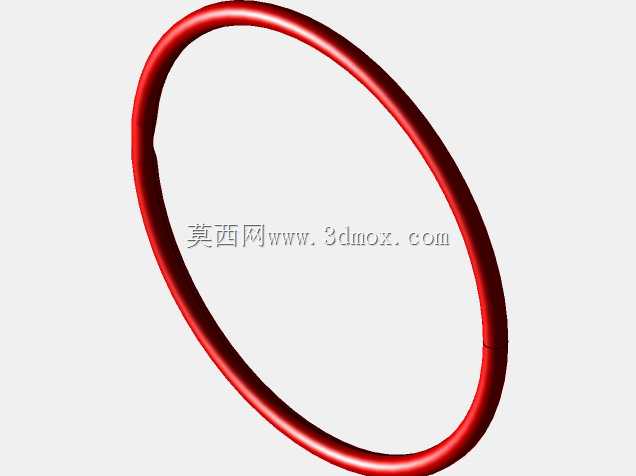

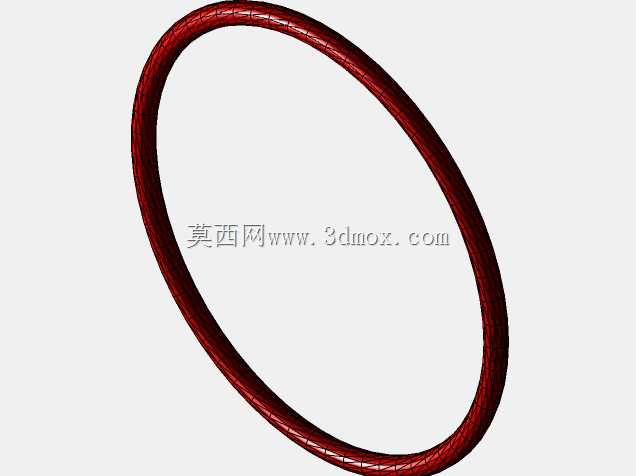

从安装边界来看，连接器主体的外螺纹段适配常规面板开孔尺寸，尾部线缆端可适配对应线径的多芯护套线缆，安装后连接器插合端突出面板的长度控制在合理范围内，不会占用过多设备外部空间，螺纹段长度可适配常规厚度的设备面板，配套的O型密封圈在安装时被压紧在面板与连接器台阶面之间，实现安装部位的静密封，整体结构紧凑，在满足高防护性能的同时尽可能压缩了安装占用空间，适配各类紧凑型户外设备的安装空间要求。
