西星4900长轴距重型卡车底盘结构

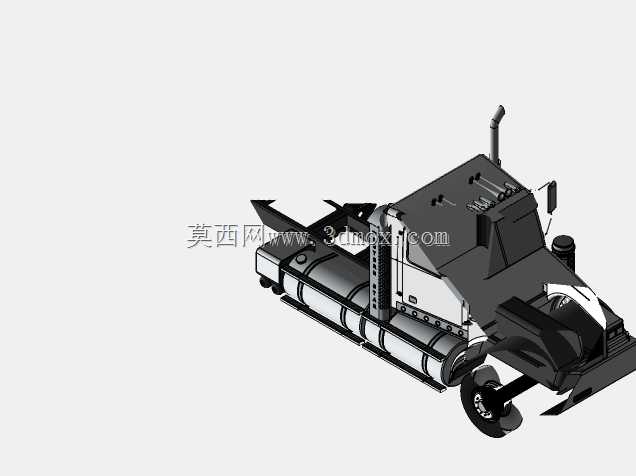

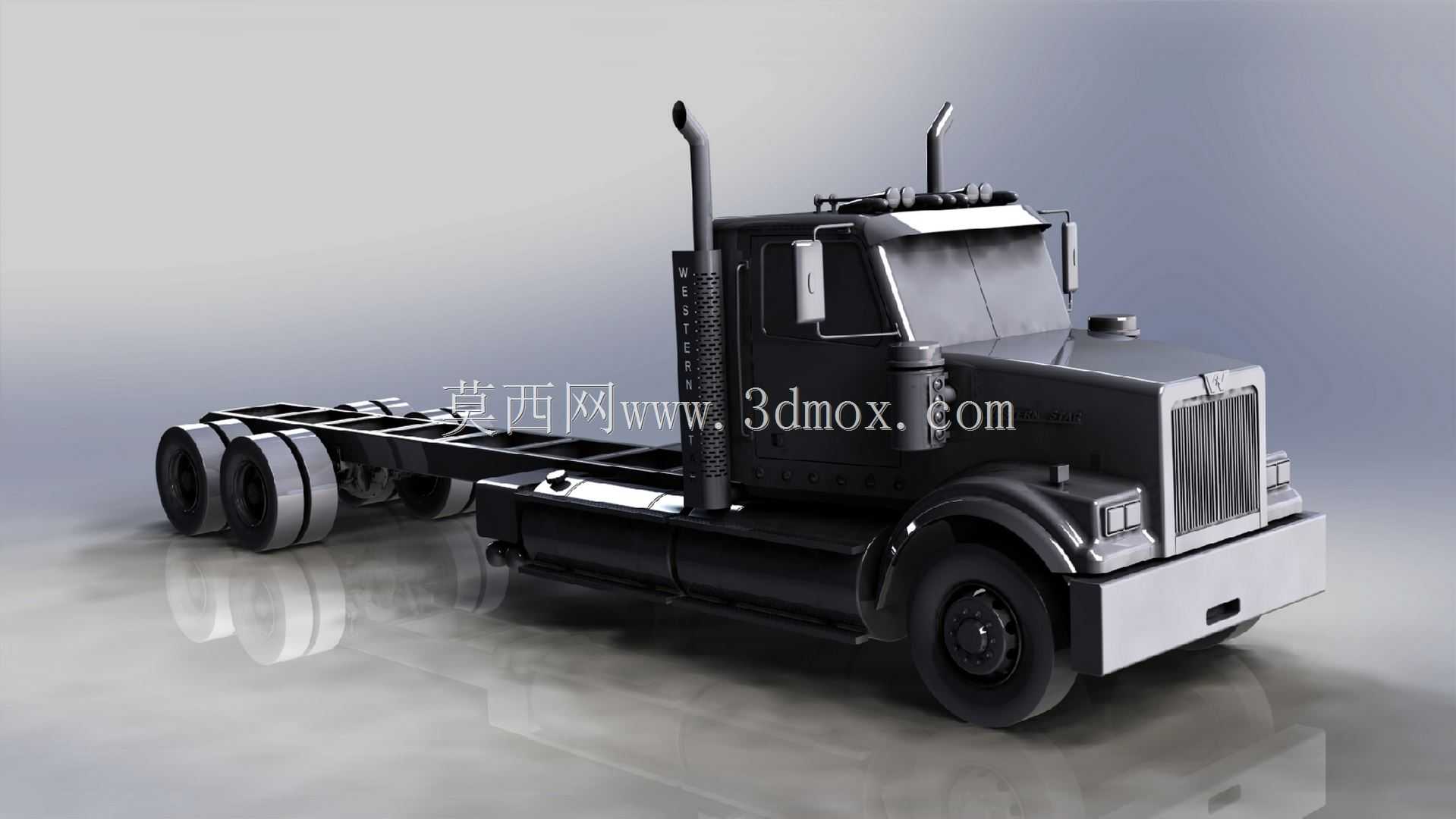

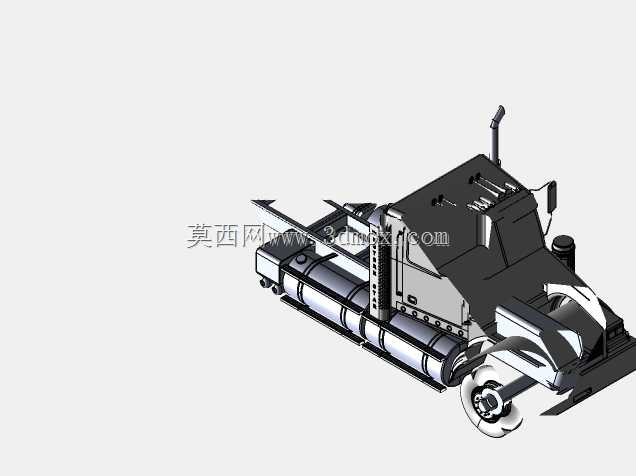

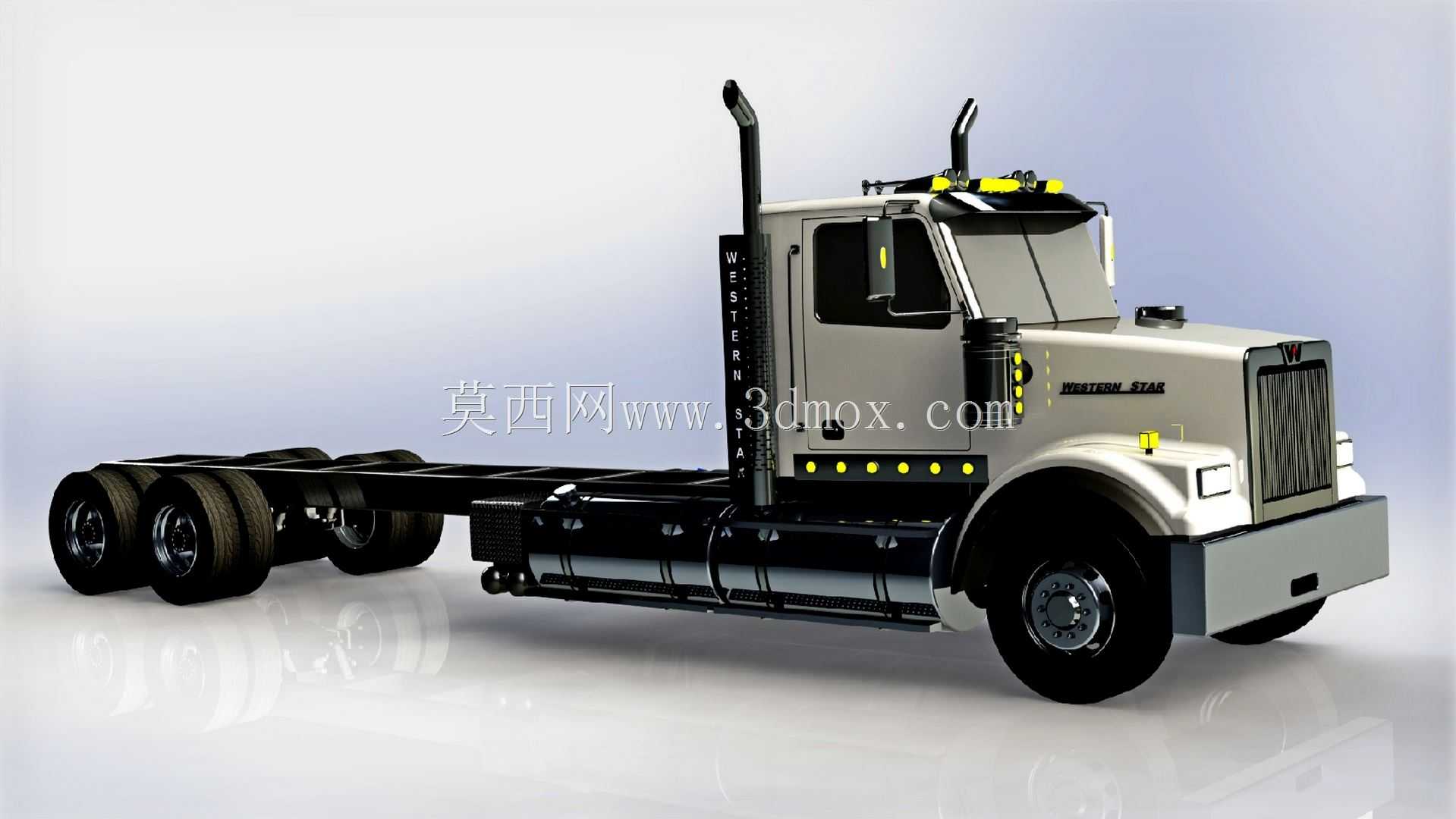

这款长轴距重卡底盘的三维结构，针对长途干线大宗货物运输、特种上装改装场景做了针对性的结构适配，日常可适配仓栅货厢、冷藏厢、平板运输架等多种上装结构，也可作为重型救援车辆、工程作业车辆的底盘承载基础，满足不同场景下的重载运输与作业承载需求。从结构设计逻辑来看，整车采用8.9米长轴距布局，相比常规短轴距重卡，更长的轴距能够为后续上装布置留出充足的纵向安装空间，同时在高速行驶状态下能更好地抑制车身俯仰，提升长距离行驶的稳定性，适配长途干线运输中长时间高速巡航的使用需求。底盘采用多轴承载布局，后轴组采用并装双驱动桥的配置，每侧匹配双轮胎结构，能够将货厢或上装传递的载荷均匀分散到路面，在满载状态下保证单胎接地压力处于合理区间，既可以适应铺装路面的高速行驶，也能应对部分非铺装工地、场站的复杂路面工况。驾驶室采用日间驾驶室结构，压缩了驾驶室后部的冗余空间，将更多的车架长度留给上装安装区域，车架主体采用变截面高强度钢纵梁搭配横梁铆接结构，纵梁上预留了标准化的安装孔位，可直接适配不同类型上装的固定支架、燃油箱、储气筒、尾气后处理装置的安装需求，不需要额外对车架进行大规模打孔改装，降低改装环节的结构强度损耗。底盘侧面的燃油箱、蓄电池、气路阀体等附件都采用贴附车架的布置方式，尽可能压缩横向占用空间，保证整车宽度符合道路通行的尺寸边界，同时将排气系统、进气道布置在驾驶室后侧与车架纵梁外侧，避开上装安装的核心区域，避免后续改装过程中出现管路干涉的问题。前悬部分采用少片簧钢板弹簧搭配减震筒的结构，在保证承载能力的同时过滤路面细碎颠簸，转向系统的拉杆布局预留了足够的跳动行程，避免重载状态下转向机构与车架、轮胎发生运动干涉。建模过程中还原了底盘各部件的真实安装位置与装配间隙，可直接用于重卡改装方案的布局验证、整车结构教学演示，也能作为运输装备选型阶段的结构参考，帮助设计人员快速核对上装安装边界、部件干涉情况，缩短改装方案的验证周期。
