集成盘式制动器的商用车带轴悬架结构

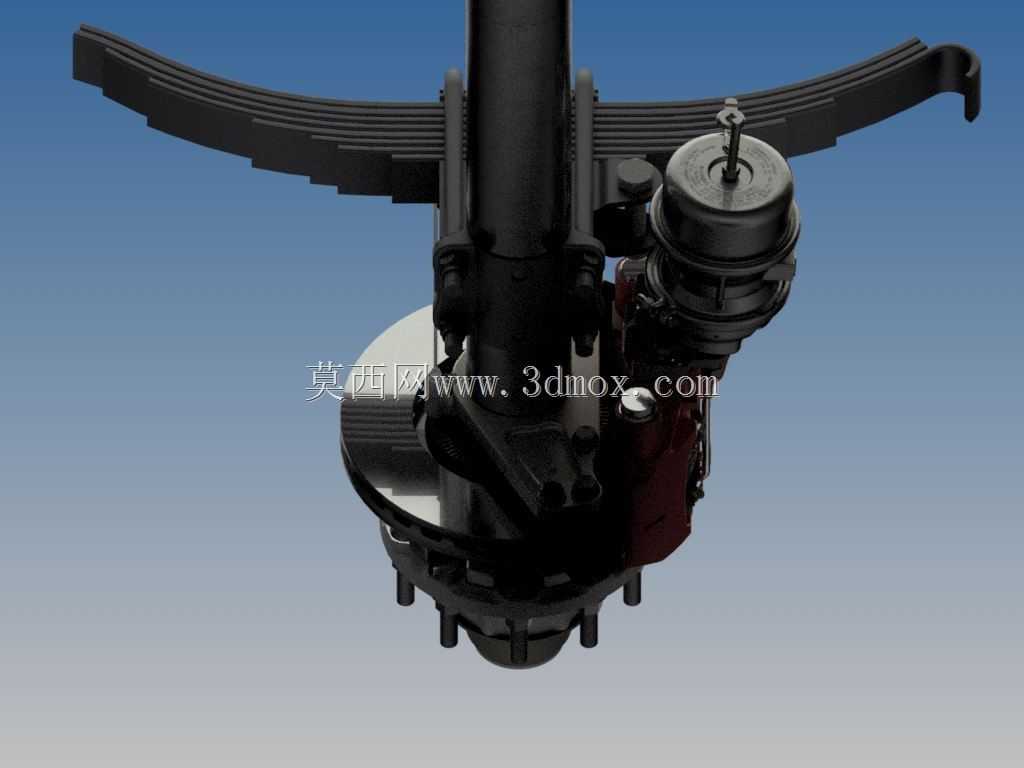

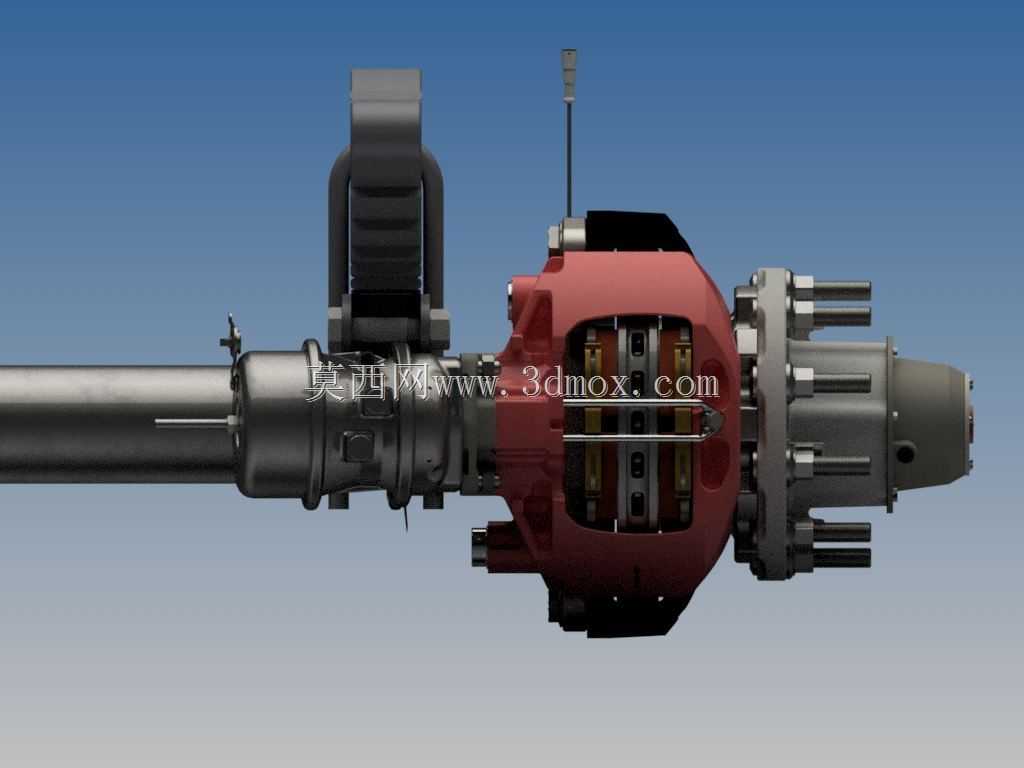

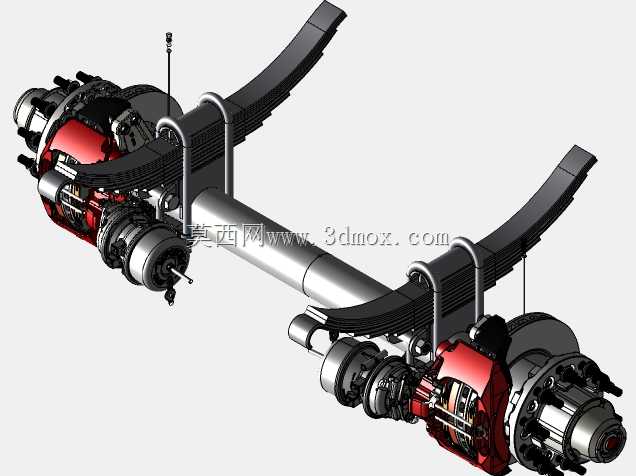

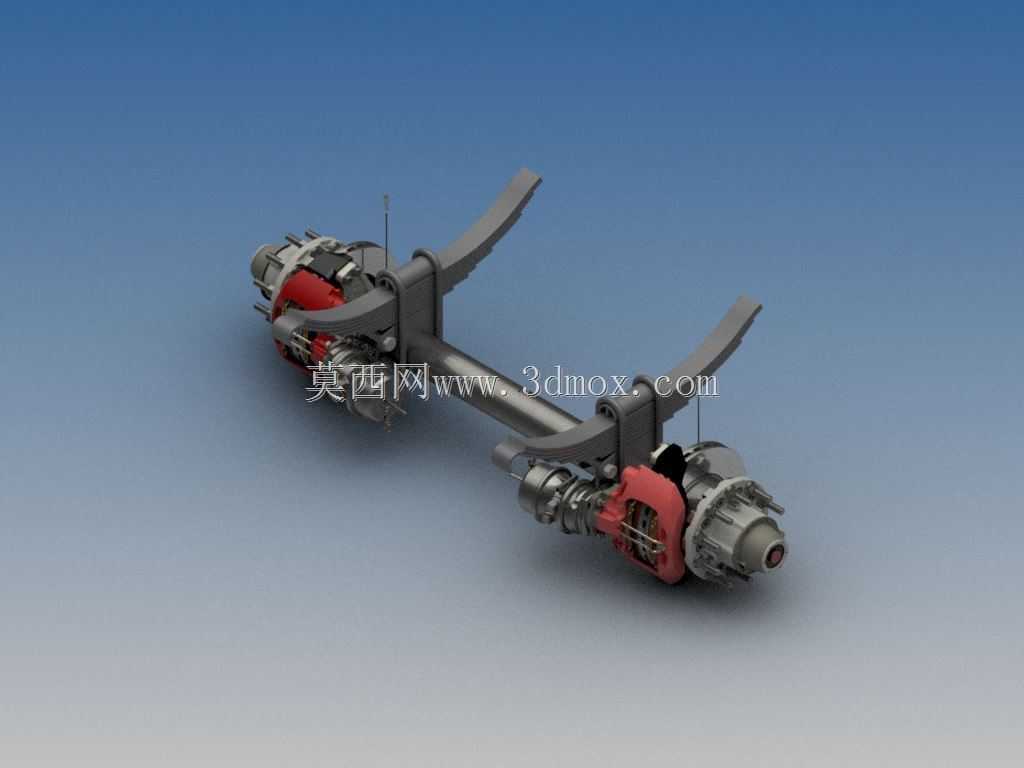

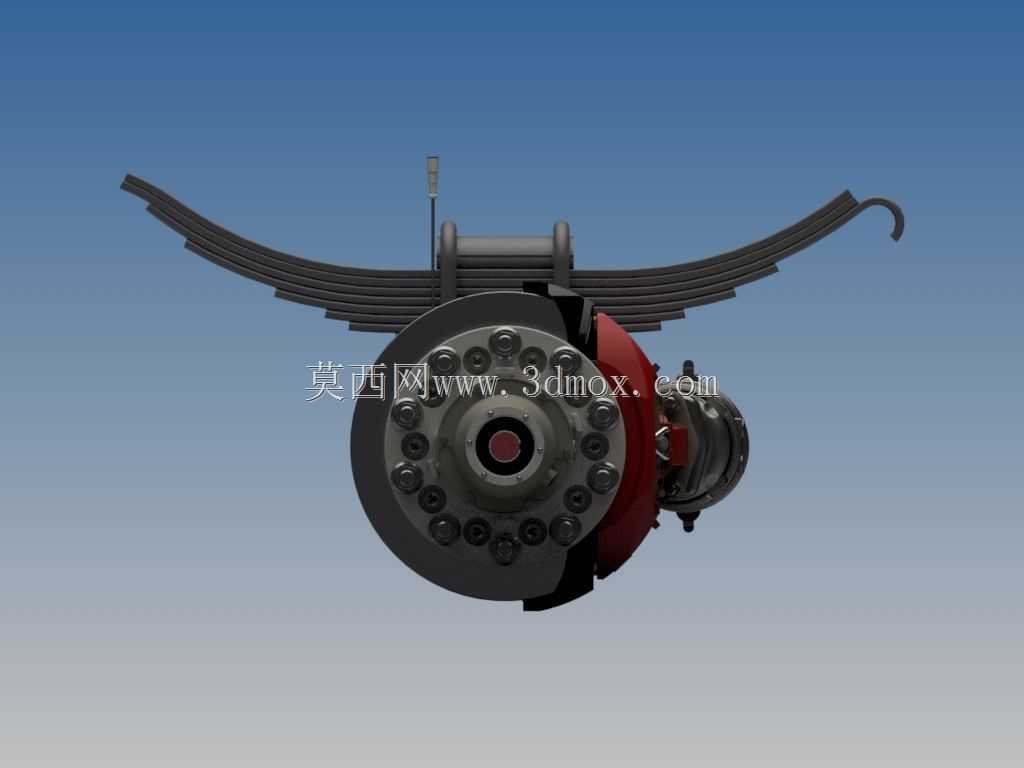

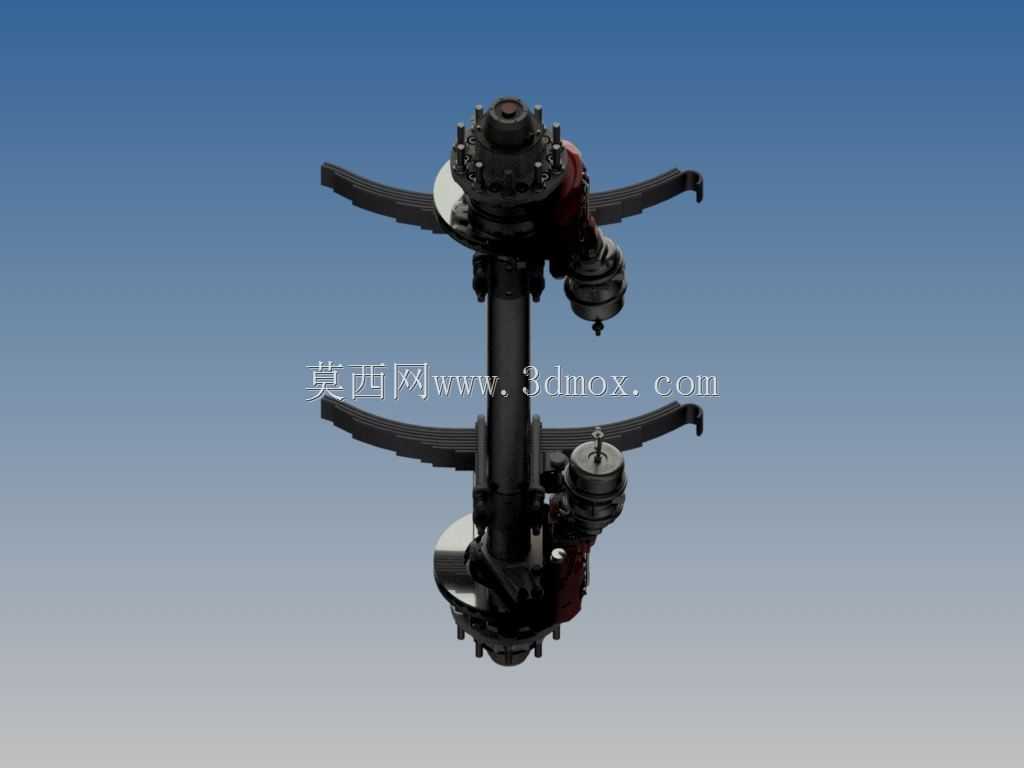

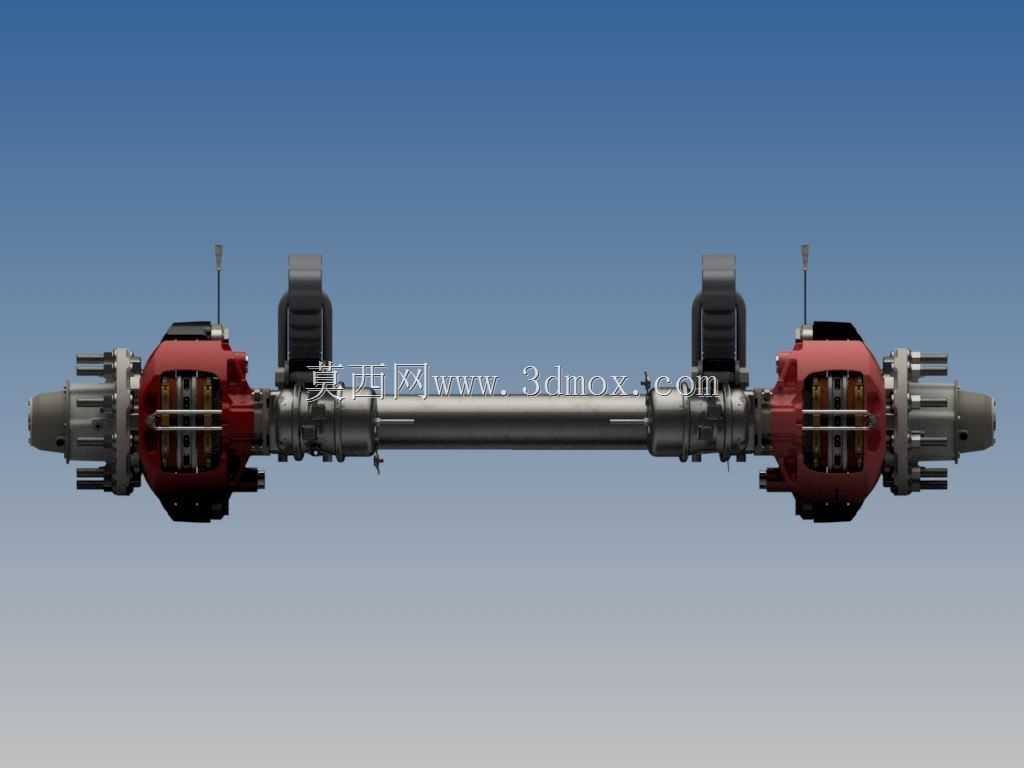

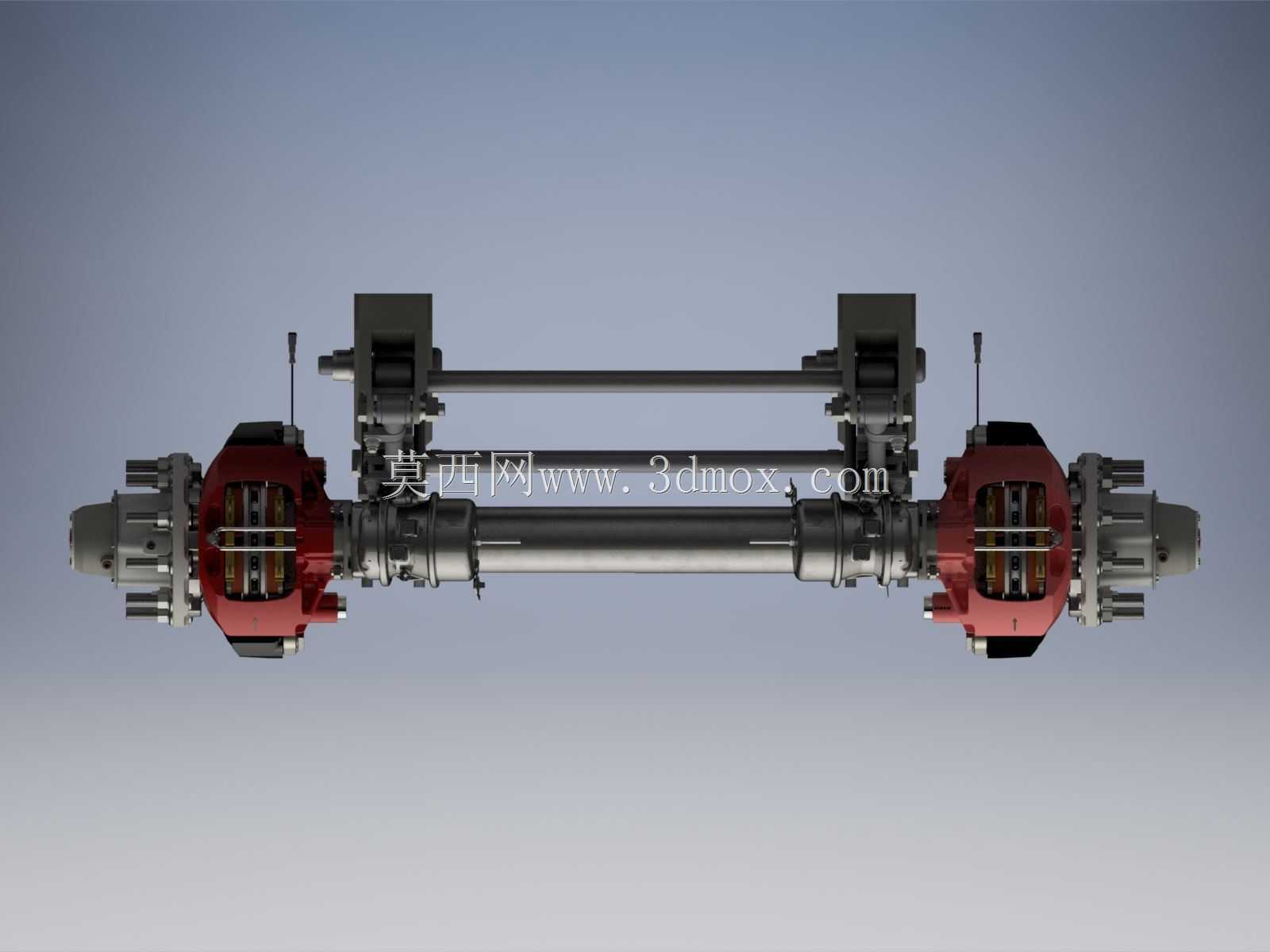

这套带车轴的车轮悬架结构，主要面向重载商用车的底盘行走系统应用场景，常见于货运卡车、重型挂车的非断开式驱动桥配套悬架设计中，承担着承载车身载荷、传递轮端驱动力与制动力、缓冲路面颠簸冲击的核心作用。从结构设计逻辑来看，整体采用整体式刚性车轴搭配纵置钢板弹簧安装座的布局，车轴本体为高强度合金钢管材加工成型，两端直接集成盘式制动器的安装法兰与轮毂轴承座，省去了传统分体式桥壳与制动器支架的冗余连接结构，既提升了整体结构刚度，也减少了装配环节的累计公差。轮端配置的盘式制动器采用浮动卡钳结构，制动盘与轮毂采用过盈配合加螺栓锁紧的连接方式，制动卡钳通过支架直接固定在车轴端部的铸造凸台上，相比鼓式制动器拥有更好的散热性能与制动线性度，适配长下坡路段频繁制动的重载使用需求。设计过程中，悬架的弹簧安装座采用变截面弧形支撑结构，与钢板弹簧的接触面预留了耐磨衬片的安装槽位，可避免车辆行驶过程中弹簧与支座直接摩擦产生异响与磨损；车轴中部预留了差速器总成的安装接口，两端的半轴套管与轴头采用一体化锻造后精加工成型，轴头位置的螺纹与油封安装位严格按照商用车轮端密封标准设计，可防止轮毂润滑脂泄漏与外界泥水侵入。从安装边界来看，车轴两侧的弹簧支座中心距匹配主流商用车的车架纵梁间距，制动器的外轮廓尺寸避开了转向拉杆与减震器的运动干涉区域，轮端螺栓孔分布圆直径适配标准重载商用车轮毂规格，安装时无需对车架进行额外改孔即可完成适配。日常使用中，这套结构可将路面传递的垂直载荷通过钢板弹簧传递至车架，纵向制动力与驱动力通过车轴与悬架的连接支座传递，横向稳定杆安装位预留于车轴上方的凸台处，可进一步提升车辆过弯时的侧倾刚度，减少重载状态下的车身侧倾幅度。结构上所有受力集中的位置均做了圆弧过渡处理，避免应力集中导致的车轴断裂风险，制动器的油管走线槽沿车轴本体布置，通过管卡固定在预设的安装凸点上，可避免车辆行驶过程中油管晃动磨损。
