食品加工流体输送管路系统三维设计

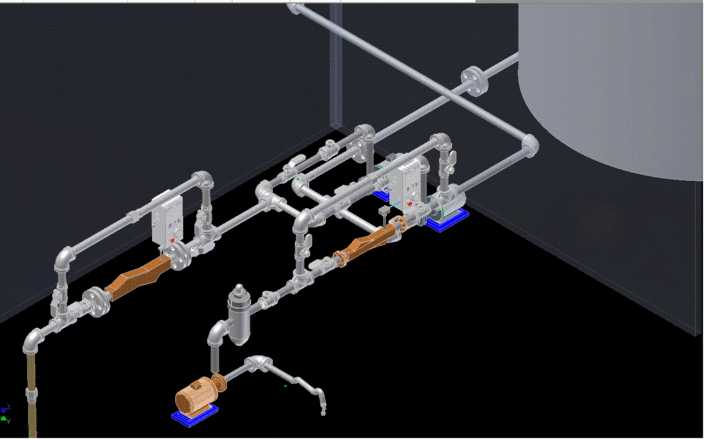

本作品为面向食品加工场景的流体输送管路系统三维建模成果，建模阶段严格遵循食品级流体输送设备的设计规范，先完成核心输送泵体的参数化建模，精准还原泵体的基座结构、动力端壳体、进出液接口的尺寸比例，再依次搭建不同通径的输送管线，对每一段管道的弯折弧度、法兰对接位置、管箍固定结构都做了精细化还原，确保管线排布符合流体输送的阻力优化要求。材质渲染阶段，针对食品加工场景的材质特性做了区分设置：输送泵的动力端壳体采用哑光金属漆材质还原铸铁基座的质感，过流部件与管道采用亮面抛光不锈钢材质，匹配食品级输送设备的卫生级外观要求，管道上的手动控制阀分别还原了铜质阀芯握柄的暖棕金属质感、阀体的不锈钢亮面质感，管道支架采用蓝色工程塑料材质还原防滑固定垫的视觉效果，储液罐体采用半哑光磨砂金属材质，区分主罐体与管线的材质层次。结构设计上，整套系统采用双支路并行输送布局，主输送支路配置大流量离心泵完成长距离流体输送，支路配置精密控制阀组完成流量调节与通断控制，管线之间采用标准法兰连接结构，预留了检修拆卸的操作空间，泵体底部设置减震固定基座，降低设备运行时的震动传导，管线上的弯头均采用大曲率半径设计，减少流体输送过程中的阻力损失与物料残留。设计思路围绕食品生产场景的卫生要求、输送效率要求展开，所有与物料接触的部件都采用圆弧过渡结构，避免卫生死角，管线排布错落有序，既满足流体力学的输送要求，也兼顾了设备安装、日常维护的操作便利性，整套模型装配关系完整，可直接用于设备布局演示、生产流程模拟、安装施工参考等场景。
