高速立式数控加工中心整机结构设计

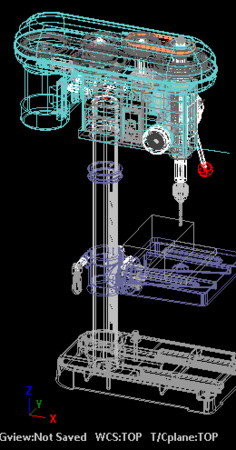

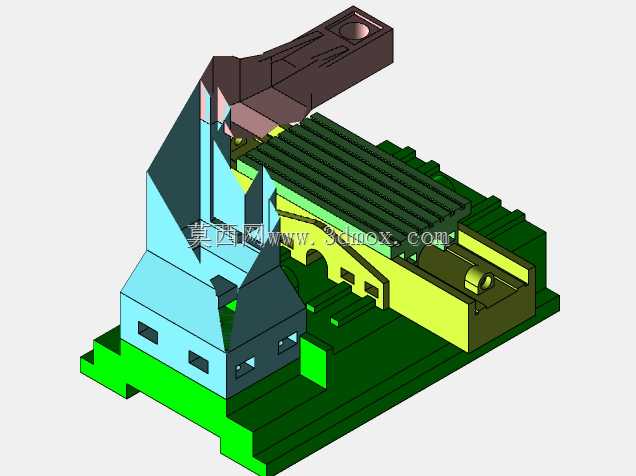

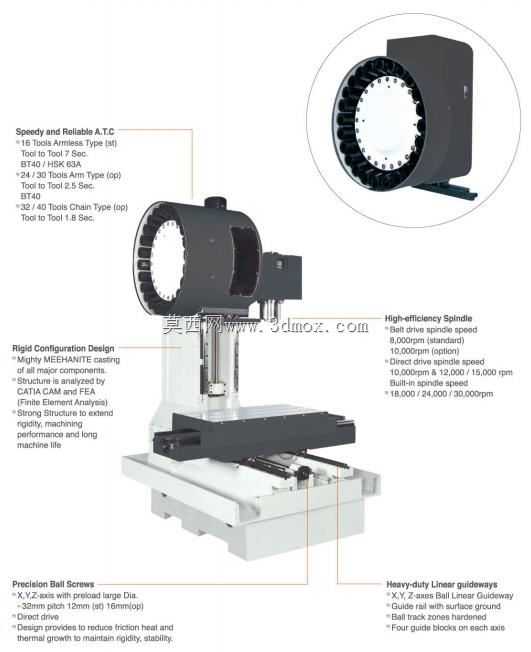

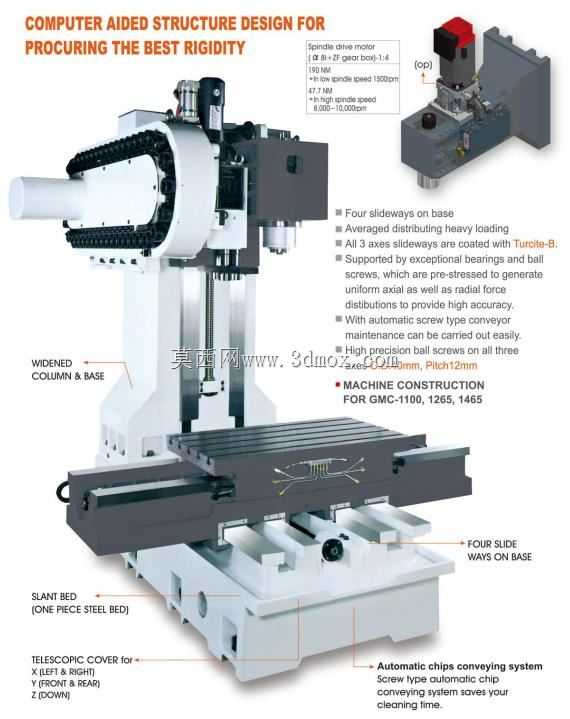

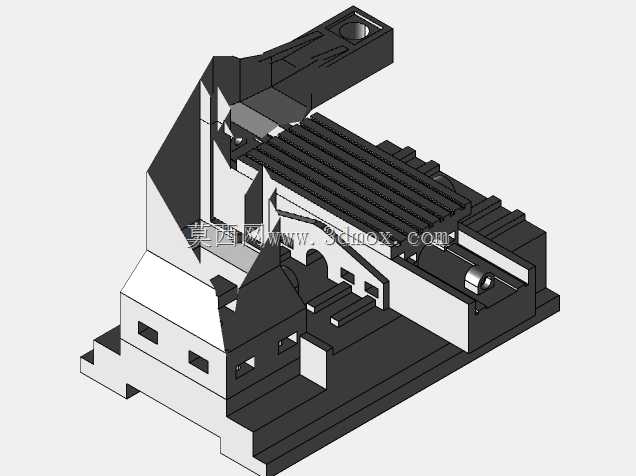

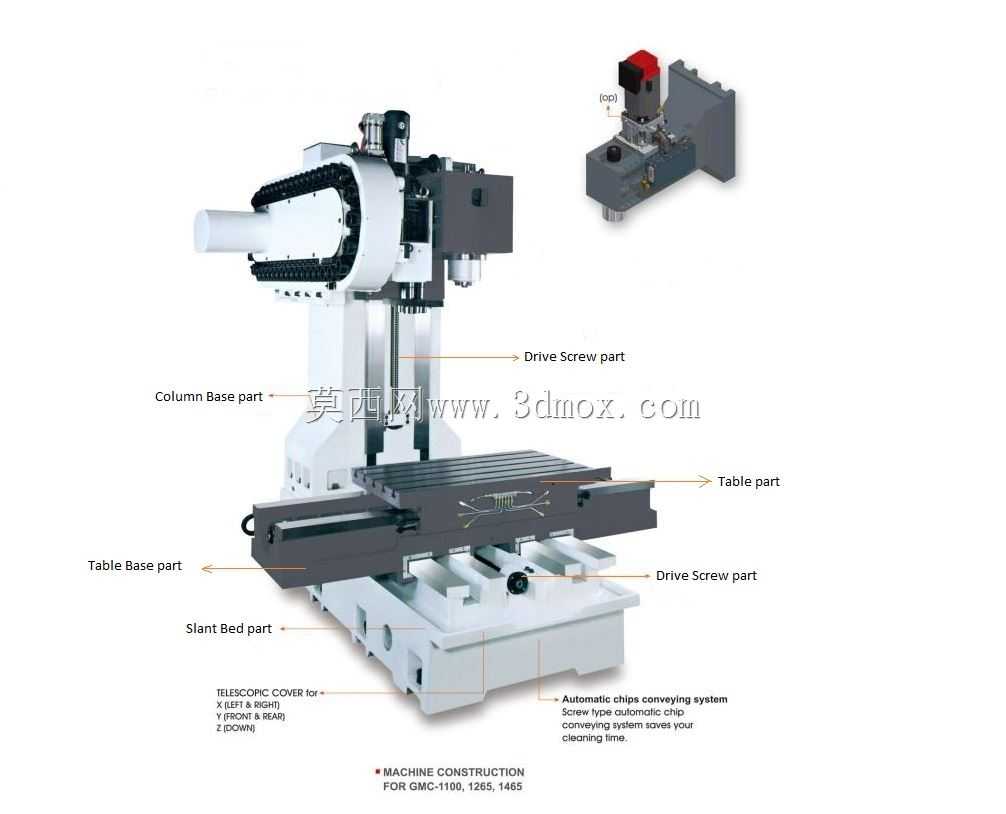

这款高速立式数控加工中心，主要面向精密模具加工、中小型精密机械零件批量生产、航空航天轻合金构件加工等场景，可覆盖黑色金属、有色金属、复合材料等多种材质的铣削、钻削、镗削、攻丝等多工序复合加工需求，在3C电子精密结构件、汽车零部件精密加工、五金模具精加工领域有着广泛的应用空间。设备采用经典的定柱式立式三轴线轨结构布局，床身采用斜床身一体化设计，搭配宽幅矩形导轨安装面，从结构根源上保障了高转速进给工况下的整机刚性与抗振性能，能够有效抑制高速切削过程中的震颤问题，保障加工面的光洁度与尺寸精度。主轴单元采用高刚性直连主轴设计，最高运行转速可达24000rpm，配合1600mm/min的快移进给速率，可大幅缩短非切削空行程时间，提升单位时间内的加工效率，适配高速轻载精加工与常规半精加工的工况需求。整机结构设计过程中，对各运动部件的重量分布做了针对性优化，X/Y/Z三个进给轴均采用精密滚珠丝杠传动搭配线性导轨导向，丝杠两端采用固定支撑结构，可有效抵消高速运动下的丝杠热伸长量，保障长时间加工的位置精度。工作台采用高刚性矩形工作台设计，T型槽布局符合通用工装夹具的安装标准，可适配通用平口钳、专用工装夹具、多工位组合夹具的安装需求，安装边界充分考虑了中小型零件的多工位装夹需求，可实现单次装夹完成多面多工序加工，减少重复装夹带来的精度误差。设备自带自动排屑结构设计，床身倾斜角度可引导切削碎屑自然滑落至排屑输送机构，配合自动冲屑系统可快速将加工产生的碎屑排出加工区域，避免碎屑堆积影响运动部件运行，降低日常维护的工作量。主轴侧边配备的自动打刀机构可实现刀具的快速自动更换，搭配刀库可完成连续多工序加工，减少人工换刀的辅助时间。整机的立柱、滑座、工作台等基础铸件均采用对称式筋板布局设计，在保障结构刚性的前提下合理控制整机重量，兼顾设备的移动运输便利性与安装场地适应性，无需特殊的地基加固即可满足常规工业厂房的安装使用需求，适合中小型加工企业的车间升级改造、精密加工产线布局使用。
