数控铣床铝型材外壳及悬臂操作控制装置

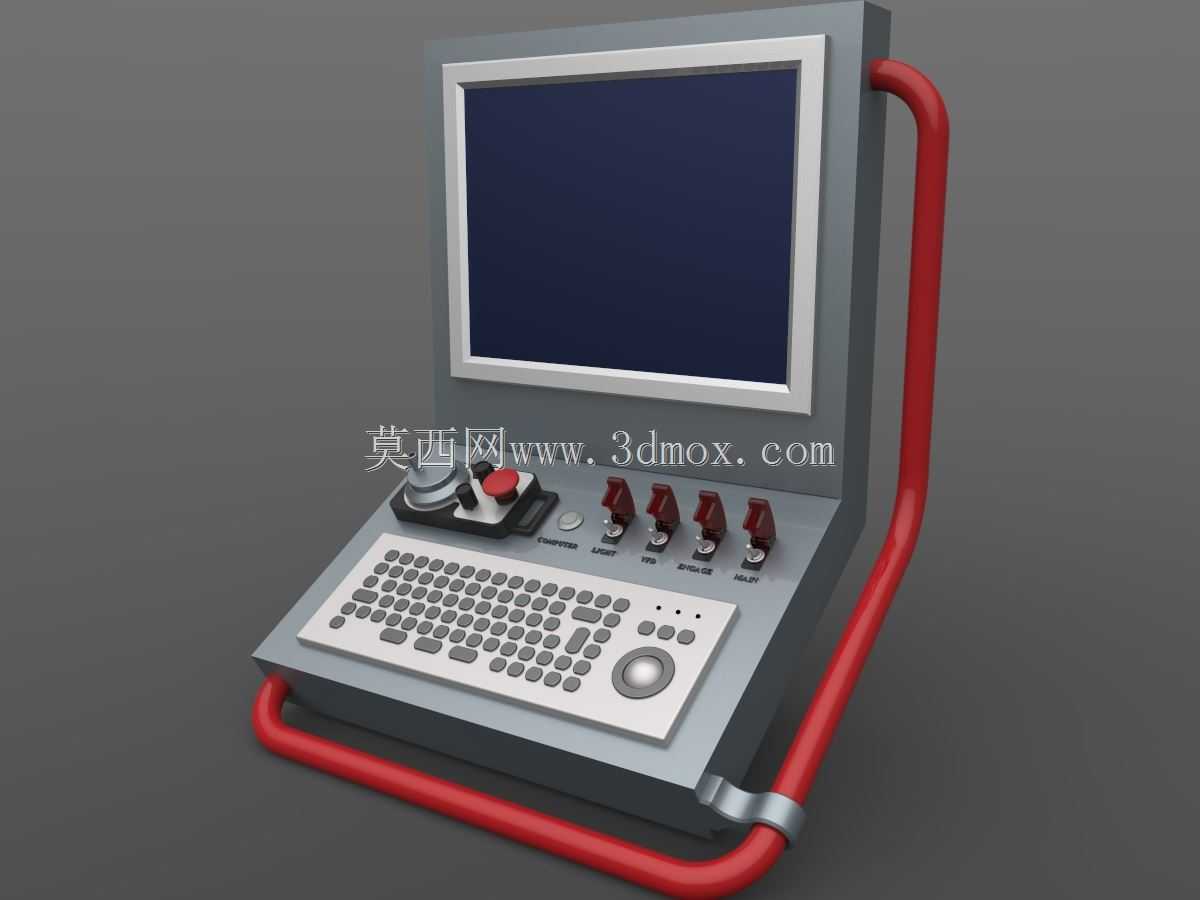

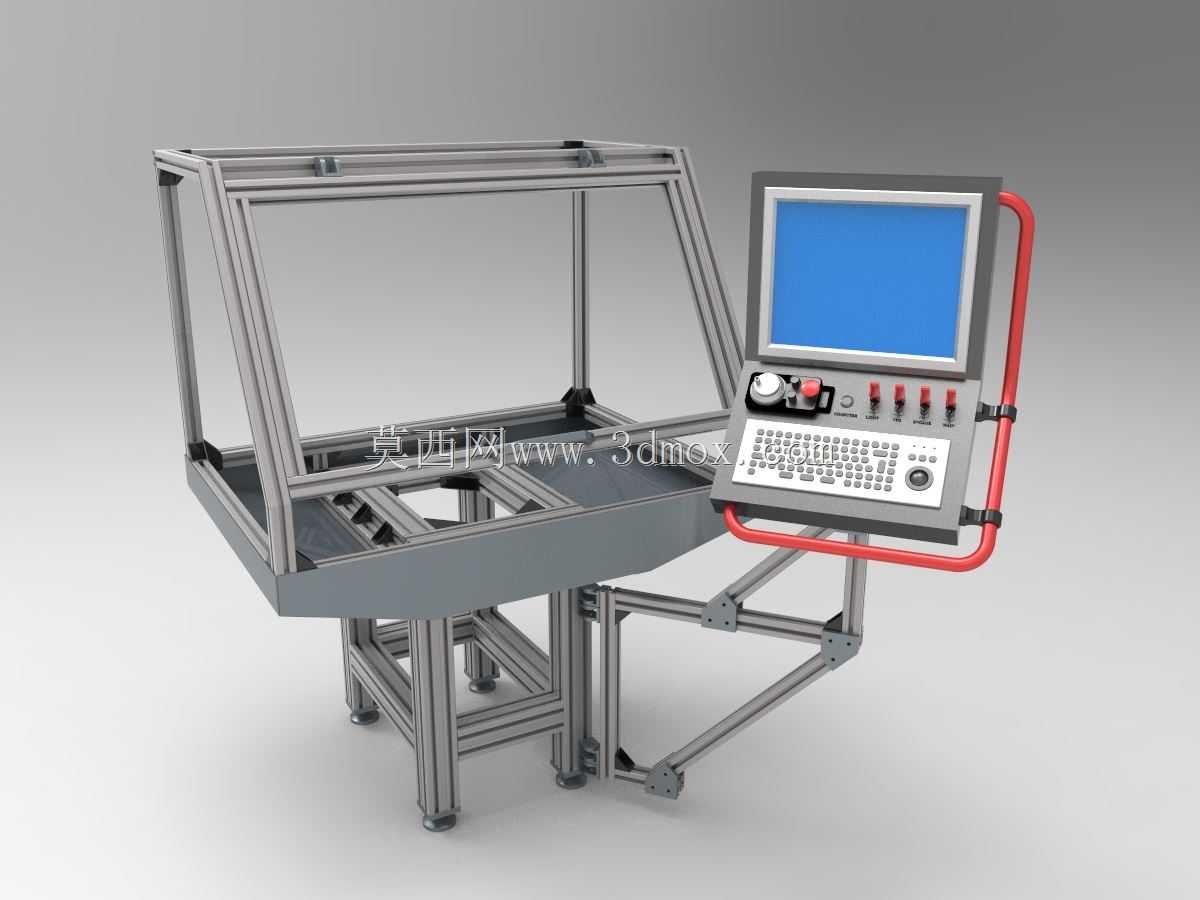

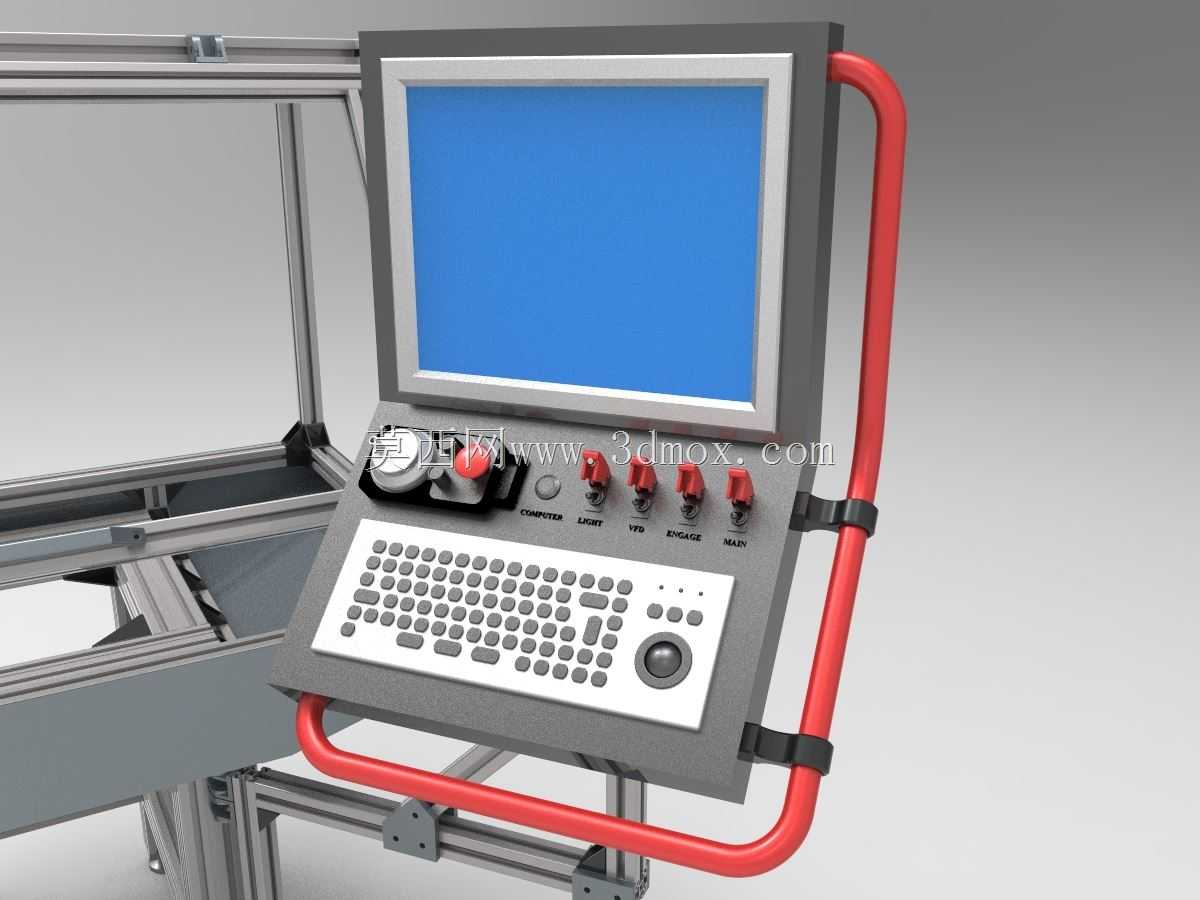

这套结构主要应用于中小型立式数控铣床的外围防护与人机交互场景，在机加工车间的实际生产中，这类外壳结构首先承担加工区域的安全防护作用，阻挡切削过程中飞溅的铝屑、切削液，避免无关人员意外触碰高速运转的主轴与进给机构，同时为整套设备的电气走线、外围附件安装提供稳定的支撑载体。整套外壳主体采用40系列工业铝型材搭建框架，搭配折弯铝板作为封板基础，铝型材的槽道结构可以灵活调整封板、走线槽、照明灯具的安装位置，相比传统焊接钢板机架，不需要做表面防锈涂装，后期改造调整时仅需通过标准紧固件即可完成拆装，适配小批量定制化机床的生产需求。设计时首先要匹配铣床主机的安装边界，框架底部的支腿需要和机床床身的地脚安装孔位对齐，预留出排屑器、冷却水箱的检修空间，框架上部的倾斜观察窗角度经过反复调整，既保证操作人员站在工位上可以清晰观察到主轴加工区域的状态，又能避免切削液飞溅到观察窗外侧影响视线，观察窗预留的安装槽可以嵌入5mm厚的透明亚克力或者钢化玻璃，兼顾防护强度与观察视野。配套的悬臂控制面板通过多段铰接式铝臂连接在机架右侧，悬臂的转动关节带有阻尼锁紧结构，操作人员可以根据自身站位、加工操作的需求，在水平、垂直方向调整操作面板的位置与角度，不管是站在设备正面装卸工件，还是侧身调整进给参数，都能轻松触碰到面板上的按键与旋钮。面板区域集成了显示屏安装位、物理按键区、急停按钮、进给倍率旋钮与手轮接口，布局遵循操作频率优先级，急停按钮布置在面板最外侧最容易触碰的位置，常用的进给倍率、主轴转速调节旋钮布置在右手操作的舒适区，键盘区域预留了标准工业键盘的安装沉台，屏幕安装位做了翻边防护，避免车间内的油污、粉尘直接进入屏幕背部的接线区域。整套结构的安装尺寸需要提前和机床主机的电气布局匹配，悬臂的走线槽内部预留足够的线缆弯曲空间，避免悬臂转动过程中线缆被拉扯磨损，框架底部的可调脚杯可以适应车间地面不平整的情况，调整整个机架的水平度，避免长期使用后框架出现变形。在实际建模过程中，铝型材的连接角件、紧固件都做了等比例还原，悬臂的转动关节预留了合理的转动间隙，不会出现运动干涉，封板的折弯止口、安装孔位都按照实际钣金加工的公差要求设置，导出的工程图可以直接用于钣金下料、铝型材切割加工，不需要二次调整尺寸。
