立式加工中心BT40主轴组件结构设计

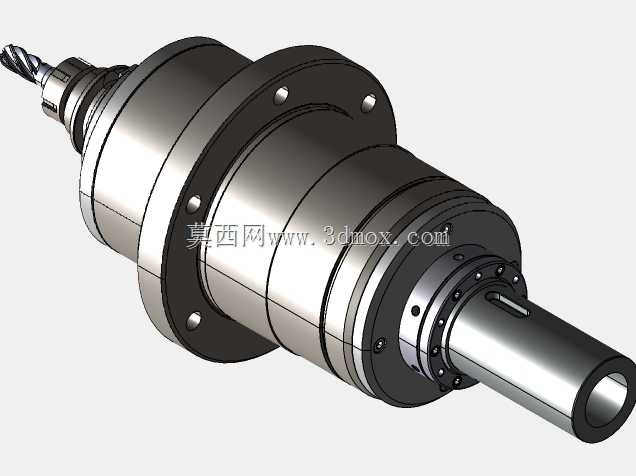

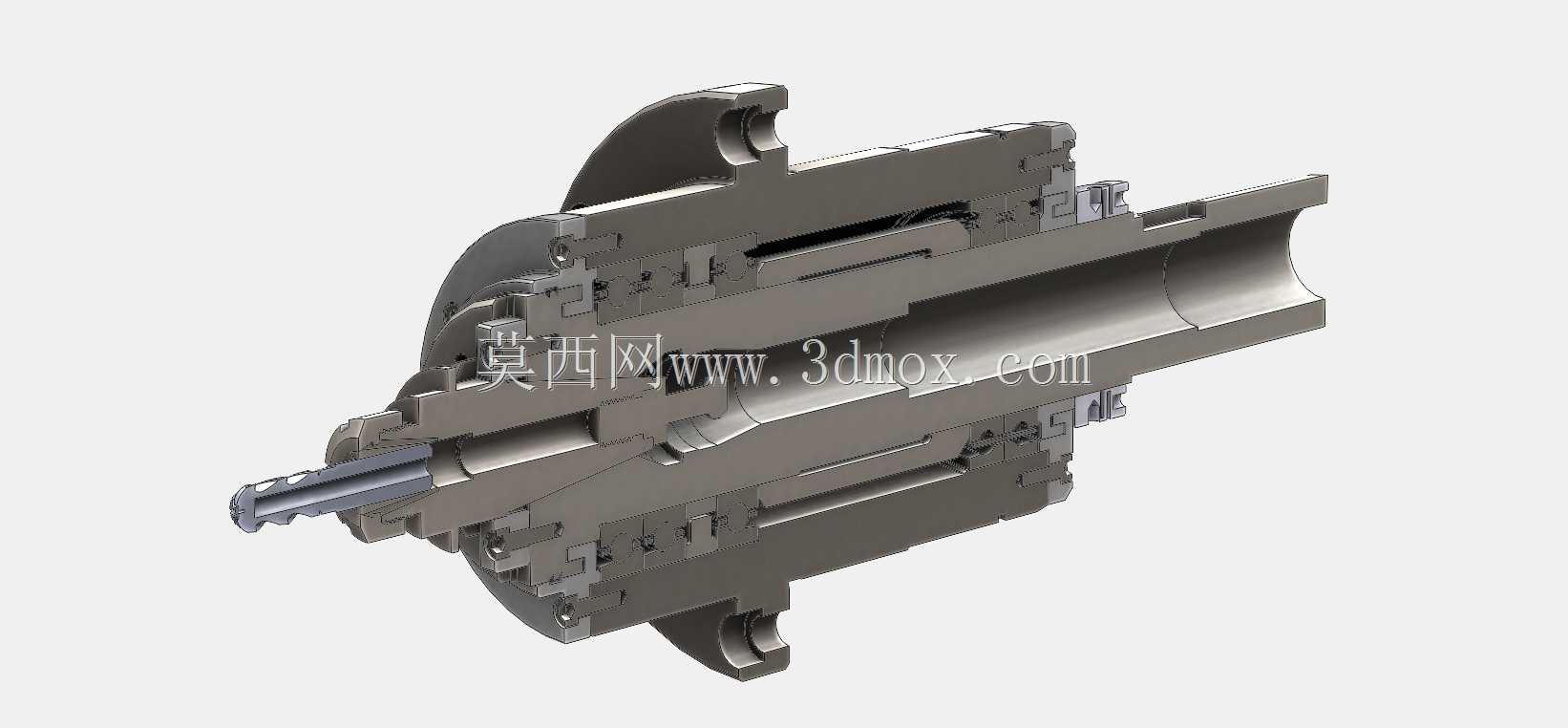

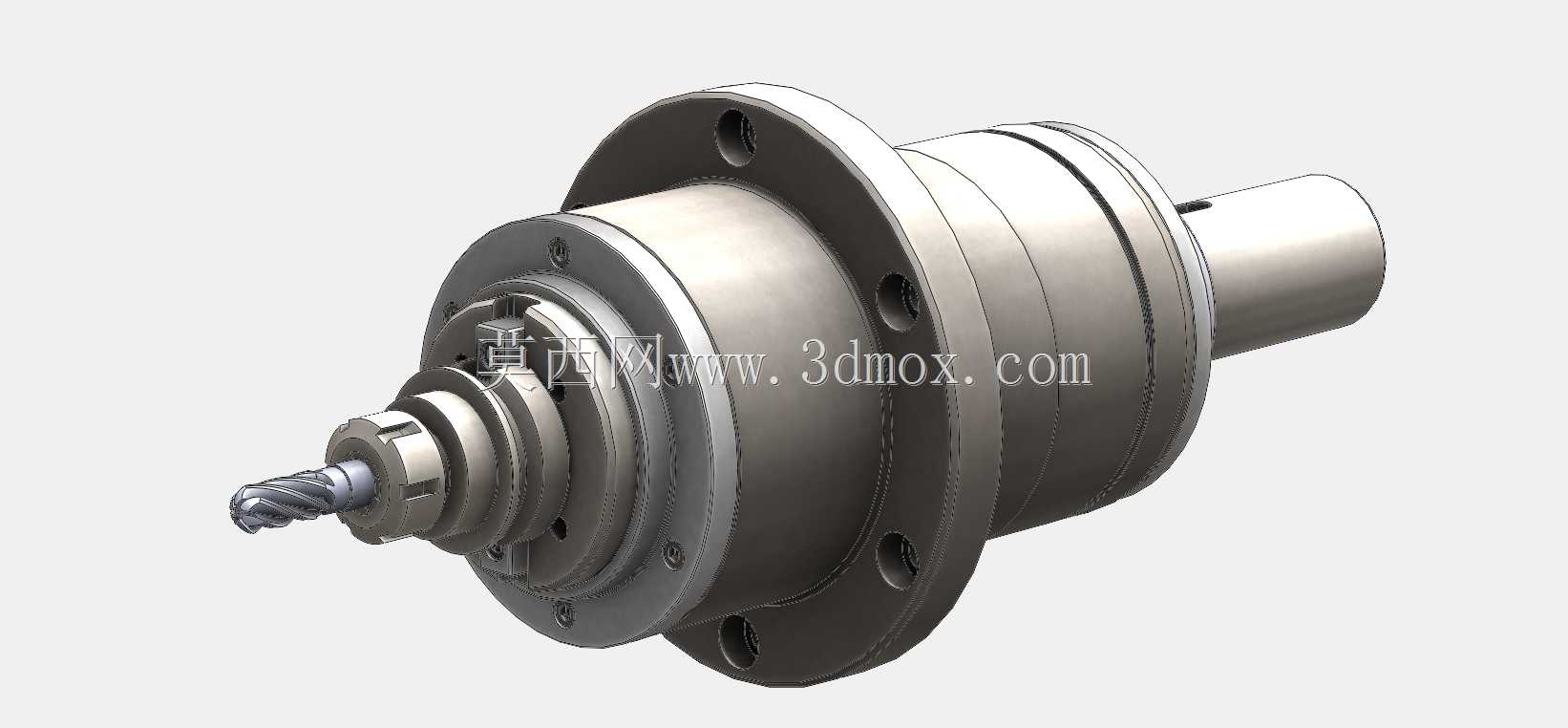

这款BT40规格的立式加工中心主轴组件，是立式铣削加工设备的核心执行部件，主要承担切削扭矩传递、刀具装夹定位、高速回转精度保持的核心功能，广泛应用于通用立式加工中心、数控镗铣床的主轴单元配置，适配钢件、铸铁、有色金属等常见金属材料的铣削、镗削、钻削、攻丝等多工序加工场景。从结构设计逻辑来看，整个组件采用集成化布局，将主轴芯轴、轴承组、拉刀机构、打刀环、密封结构、传动连接段整合为同轴装配单元，装配时可作为整体模块直接装入主轴箱安装孔，大幅减少现场装配的配作环节，也便于后期主轴维护时的整体拆装更换。回转支撑部分采用前后多组角接触球轴承配对布置，前轴承组靠近主轴前端锥孔位置，承担主要的径向切削力与轴向进给力，后轴承组辅助支撑芯轴尾端，补偿高速回转时的热伸长量，保证长时间加工时的主轴回转精度稳定。前端采用BT40标准锥孔配合端面定位的结构，锥面与刀柄7:24锥度完全贴合，端面同时承担定位作用，相比单纯锥面定位能大幅提升重切削时的连接刚性，减少高速回转时的刀柄飘移问题。内部集成的碟簧拉刀机构，通过四瓣爪拉爪拉紧刀柄尾部拉钉，打刀时通过后端打刀环推动拉杆压缩碟簧，即可松开拉爪完成换刀动作，整个拉刀行程控制在标准换刀行程范围内，适配常见的圆盘式、链条式刀库换刀逻辑。安装边界方面，组件外侧的主轴套筒外圆为标准安装基准面，可直接与主轴箱内的安装孔配合，通过锁紧螺母或压盖完成轴向固定，前端法兰面设置有密封气路接口，可通入压缩空气形成正压密封，防止切削液、金属切屑进入主轴轴承腔，延长轴承使用寿命。传动连接段位于组件尾端，可通过联轴器与伺服电机直连，也可通过带轮、齿轮组连接传动系统，适配不同转速、扭矩输出需求的机床配置。整个组件的同轴度设计要求较高，芯轴各段轴肩、轴承安装位、锥孔的同轴度公差控制在微米级，保证高速回转时的动平衡精度，减少加工时的振纹问题，提升工件加工表面质量。
