小型桌面级三轴数控铣床结构设计

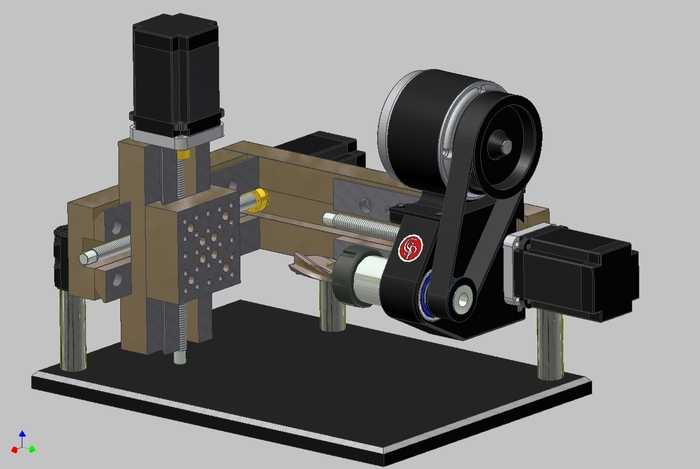

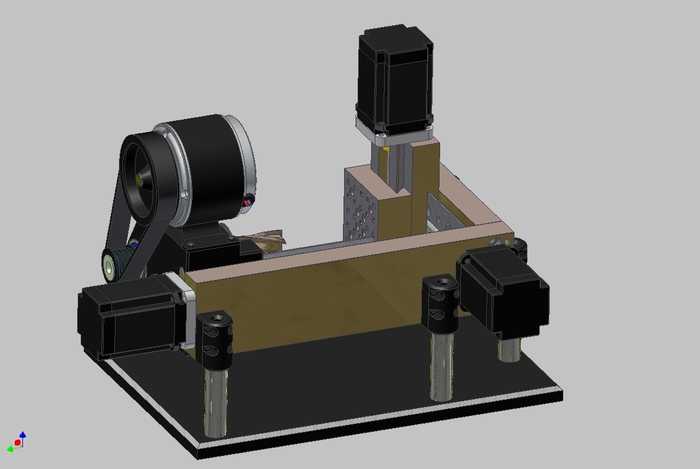

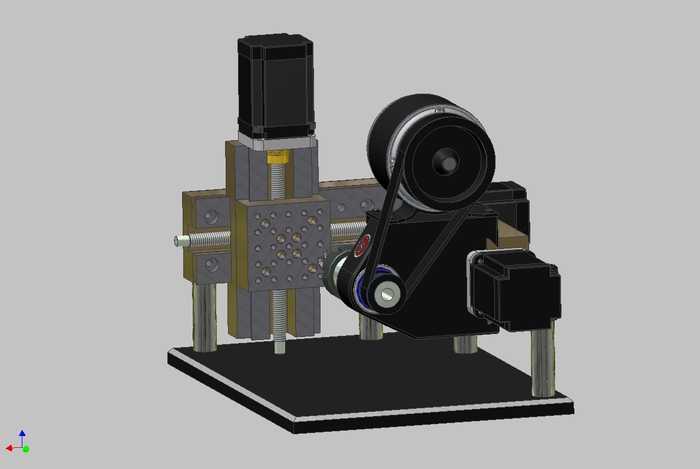

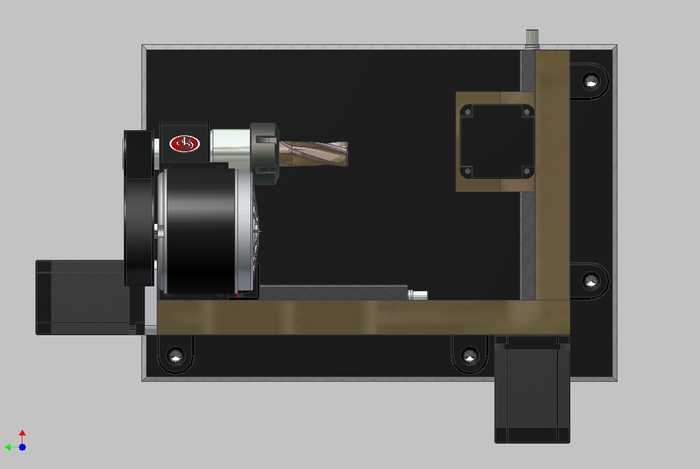

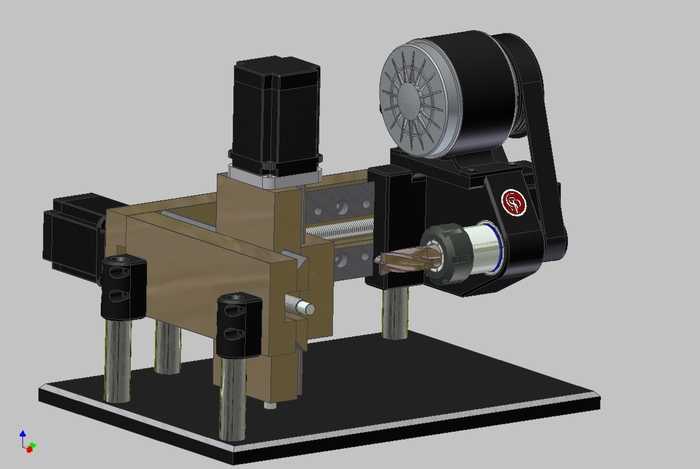

本模型为小型桌面级三轴数控铣床的完整三维结构设计，整体采用立式龙门布局形式，建模过程严格遵循机械设计规范，对各功能部件的装配关系、运动干涉情况进行了完整校验。模型完整还原了设备的核心传动结构：Z轴方向采用立式滚珠丝杠搭配双圆柱直线导轨的传动方案，顶部搭载伺服电机作为Z向进给动力源，可实现主轴组件的上下精准进给，导轨与丝杠的同轴度在建模阶段就做了公差配合校验，保证运动过程无卡滞风险。X轴方向采用横向布置的光轴导轨搭配丝杠传动结构，负责带动工件安装平台完成横向进给运动，导轨两端设置有限位安装位，可匹配硬件限位开关实现行程保护。Y轴方向则采用同步带轮传动结构，搭配大扭矩伺服电机作为动力输出，同步带传动的设计既可以保证长行程传动的稳定性，又能通过带轮速比匹配实现扭矩放大，满足铣削加工的动力需求，带轮张紧结构也在模型中做了完整还原，可直观展示张紧调节的操作方式。模型的底座采用加厚平板结构设计，四根支撑立柱将龙门架体稳固固定在底座上，保证整体设备的刚性，减少铣削加工过程中的振动问题。主轴组件部分完整还原了主轴安装座、传动连接结构的细节，各安装孔位、连接螺丝的位置都按照标准件参数建模，可直接用于工程参考。材质渲染方面，对不同功能部件做了区分：结构件采用金属阳极氧化棕色调材质呈现，电机、主轴外壳采用哑光黑工程塑料与金属烤漆材质，导轨、光轴、螺丝等标准件采用亮面金属镀铬材质，同步带采用黑色橡胶材质，底座采用哑光黑防滑台面材质，通过材质区分可清晰识别各部件的功能属性。整体设计思路围绕小型桌面加工设备的轻量化、高刚性需求展开，在保证结构强度的前提下尽可能压缩设备整体体积，适合用于小型零件的精密铣削加工场景，各运动轴的行程参数、部件安装尺寸都在建模中做了合理匹配，完整展现了小型数控铣床从动力输入到进给传动再到加工执行的全链路结构逻辑，可作为数控设备结构设计、教学演示的参考模型。
