Can盖转盘式装载上料机构设计

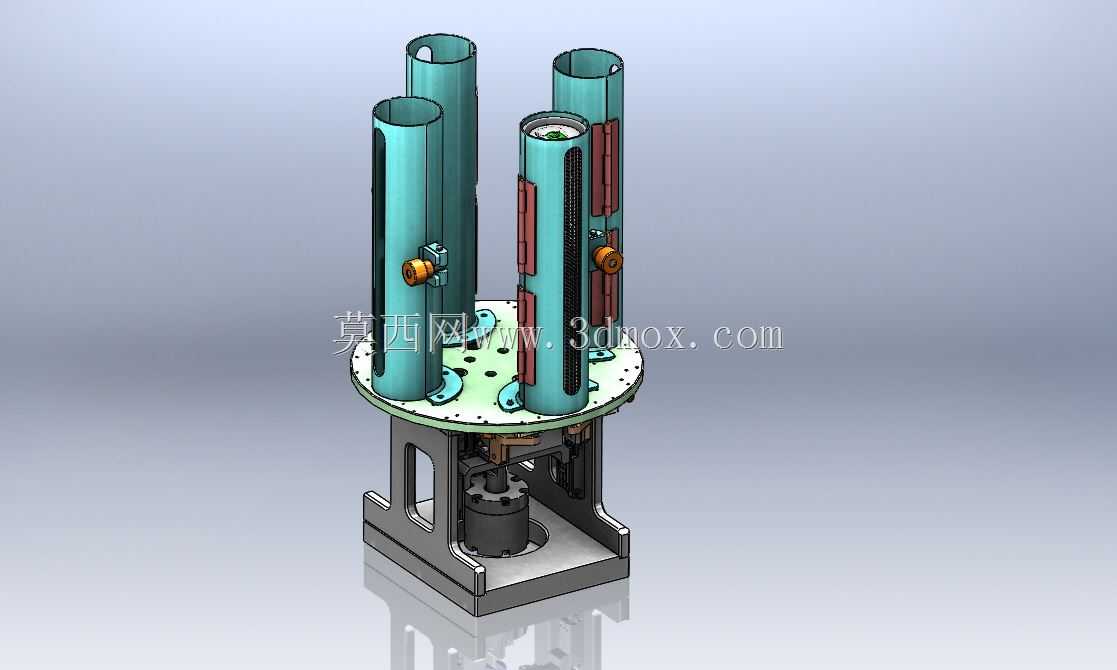

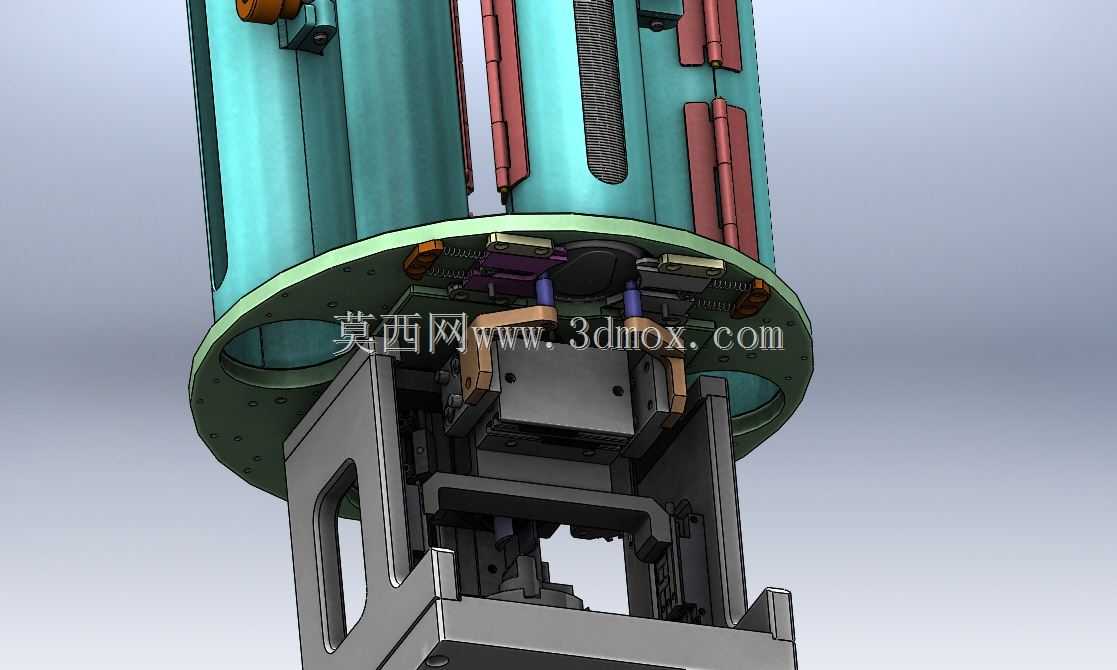

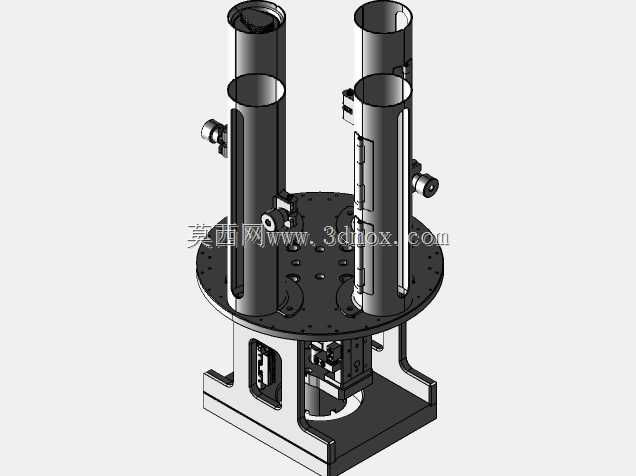

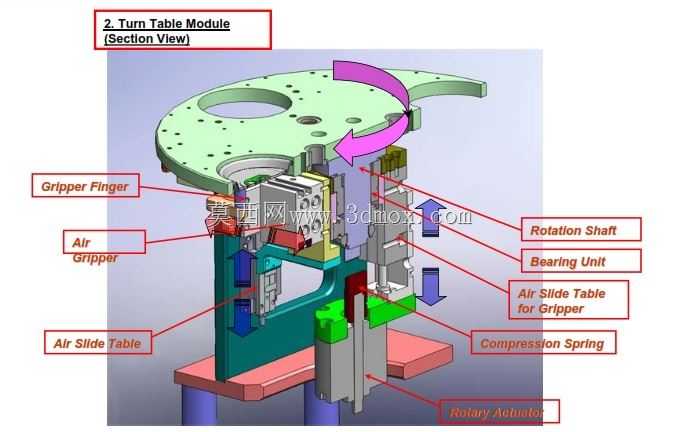

　　这套Can盖装载机构主要应用于金属包装罐盖的自动化上料工序，常见于两片罐、三片罐灌装生产线的前段盖体供给环节，衔接盖体理料单元与后续的盖体压装、旋封工位，替代传统人工排盖上料的作业模式，适配高速灌装线的连续生产节拍。从结构布局来看，核心承载为带定位孔的扇形转盘模组，转盘上均匀分布4个弹匣式容料位，人工可一次性将整理好的Can盖叠放入对应弹匣内，转盘通过底部的旋转轴系配合轴承单元实现定角度间歇回转，每次回转角度精准对应90度工位切换，确保待取料位与下游装载管的轴线完全重合。夹取执行端采用平行气动夹爪配置，夹爪指端做了贴合Can盖边缘弧度的仿形设计，避免夹取过程中刮伤盖体表面的涂层或密封胶层；夹爪整体安装在专用气动滑台上，

　　可实现竖直方向的往复进给动作，完成盖体从弹匣内的取出与下放动作。为适配夹爪的取料位姿调整，夹爪滑台侧方额外配置了一组横向气动滑台，可根据不同规格Can盖的直径尺寸微调夹爪的水平位置，兼容多规格盖体的上料需求，减少换型时的结构调整工作量。旋转轴系的下端设置了压缩弹簧缓冲结构，当转盘回转到位出现微小位置偏差时，弹簧可提供轴向的浮动补偿量，避免硬接触造成的零件磕碰损伤，同时保证盖体下落时能顺畅导入下方的装载管内，不会出现卡盖、掉盖的问题。安装边界上，整套机构通过底部的方形安装板与设备主机架连接，安装板预留了对应规格的螺栓沉孔与定位销孔，可直接固定在灌装线主机的进料侧架体上，整体外廓占用空间紧凑，不会额外占用生产线的横向排布空间；

　　转盘的最高位距离安装基准面的高度符合常规灌装线的进料高度标准，可直接与现有产线的盖体输送通道对接，不需要额外增设过渡衔接结构。气路走线全部沿机构内部的立板空腔排布，外部无裸露气管，避免生产过程中罐盖碎屑、车间粉尘堆积在气路接头处造成的气路故障，日常维护时仅需定期检查轴承单元的润滑状态与夹爪指端的磨损情况即可，维护点少且操作便捷。在实际生产场景中，这套机构可适配直径范围在50mm至100mm之间的标准圆形Can盖上料，单工位弹匣可容纳叠放高度200mm的盖体堆，4个弹匣的储料量可满足高速线15分钟左右的连续供料需求，操作人员仅需间隔一定时间补料即可，大幅降低人工重复操作的劳动强度，同时避免人工上料时带入的异物污染盖体的问题，满足食品、饮料类包装生产的卫生要求。
