胶带封盖重封设备结构设计

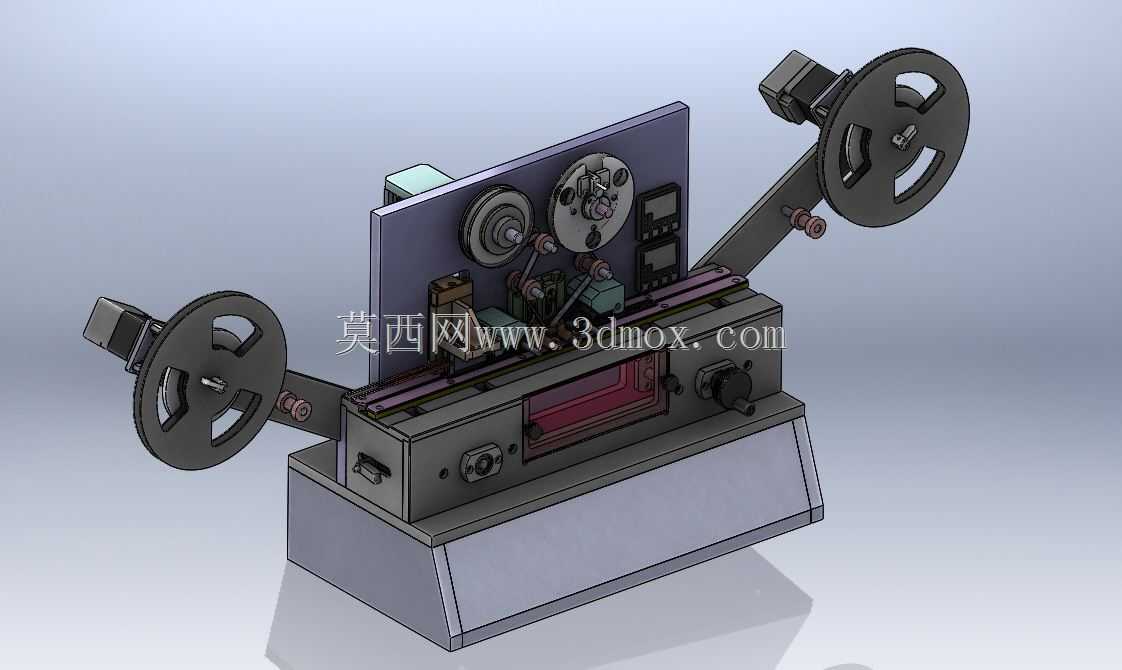

　　这款胶带封盖重封设备主要面向包装后段的补封、重封作业场景，适配盒装、盘装类工件的封盖胶带二次贴合工序，常见于电子元器件包装、食品盒装封装、日化产品外包装返工环节，可解决原有封盖胶带翘边、封合不到位、运输过程中封盖脱开的重新密封需求，无需人工逐件缠绕胶带，能大幅降低重复封装的人工劳动强度。设备整体采用台式立式布局，底部为一体式焊接机架，机架内部预留电气元件安装空间，底部可搭配可调脚杯适配不同平整度的车间工作台面，整体安装占地宽度控制在700mm区间，深度约450mm，高度不超过600mm，无需额外预埋固定螺栓，直接放置于标准工作台即可完成安装接线，适配现有包装线的工位旁补封作业布局，不会占用过多线体空间。

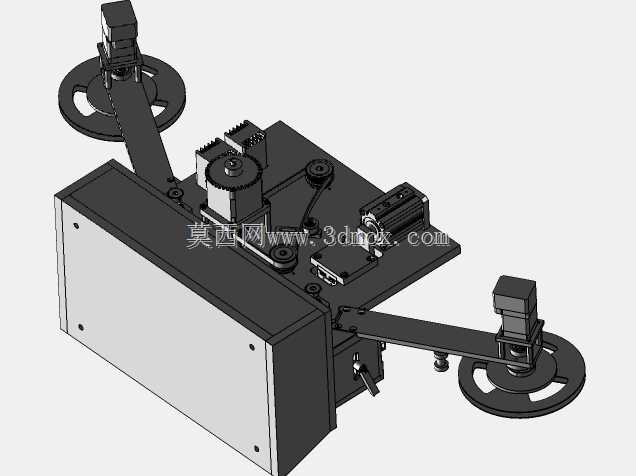

　　设备上部对称布置两组料卷安装轴，分别承载未使用的密封胶带料卷与剥离后的离型纸收卷料卷，料卷轴采用快拆式结构设计，更换料卷时无需额外工具，扳动轴端的快压卡扣即可完成料卷的装卸，适配宽度在20mm到50mm区间的常规封盖胶带，料卷最大容纳直径可达250mm，减少单班次生产过程中的料卷更换频次。料卷输出路径上依次布置导向辊、张力调节摆臂、预压辊与封合压头，张力摆臂通过配重块自适应调整胶带输送张力，避免胶带拉断或者褶皱偏移，封合工位采用直线滑台带动工件载具移动的结构，载具可根据待封工件的外形尺寸调整定位挡块位置，适配不同长宽规格的盒装工件，滑台的行程可根据工件封边长度调整，保证胶带完整覆盖封盖接缝位置。封合压头采用柔性硅胶材质，

　　压合过程中不会刮伤工件表面，压合压力可通过上部的调节旋钮微调，针对不同厚度的胶带与不同材质的工件外壳匹配对应的压合力，保证胶带贴合平整无气泡。设备的操作控件集中布置在机架正面的操作面板区域，包含启停开关、速度调节旋钮、急停按钮，面板旁预留状态指示灯安装位，可直观显示设备运行、故障、缺料状态，电气走线全部隐藏在机架内部与上部立板的走线槽内，避免生产过程中粉尘、胶带碎屑堆积在走线位置造成的线路故障。上部立板除了安装料卷与导向组件外，还预留了传感器安装位，可根据需求加装胶带到位检测、工件到位检测光电开关，实现缺料自动停机、工件到位自动启动封合的半自动作业逻辑，操作人员仅需完成工件上下料即可，单工位作业效率可达每小时600件以上，相比人工手动贴封效率提升三倍以上。设备的所有外露传动部件均做了圆角处理，没有尖锐突出结构，避免操作人员上下料过程中被刮蹭，收卷侧的料卷带有阻尼结构，保证离型纸收卷整齐，不会出现散卷导致的设备卡滞问题。
