实验室气路集成试验操作装置

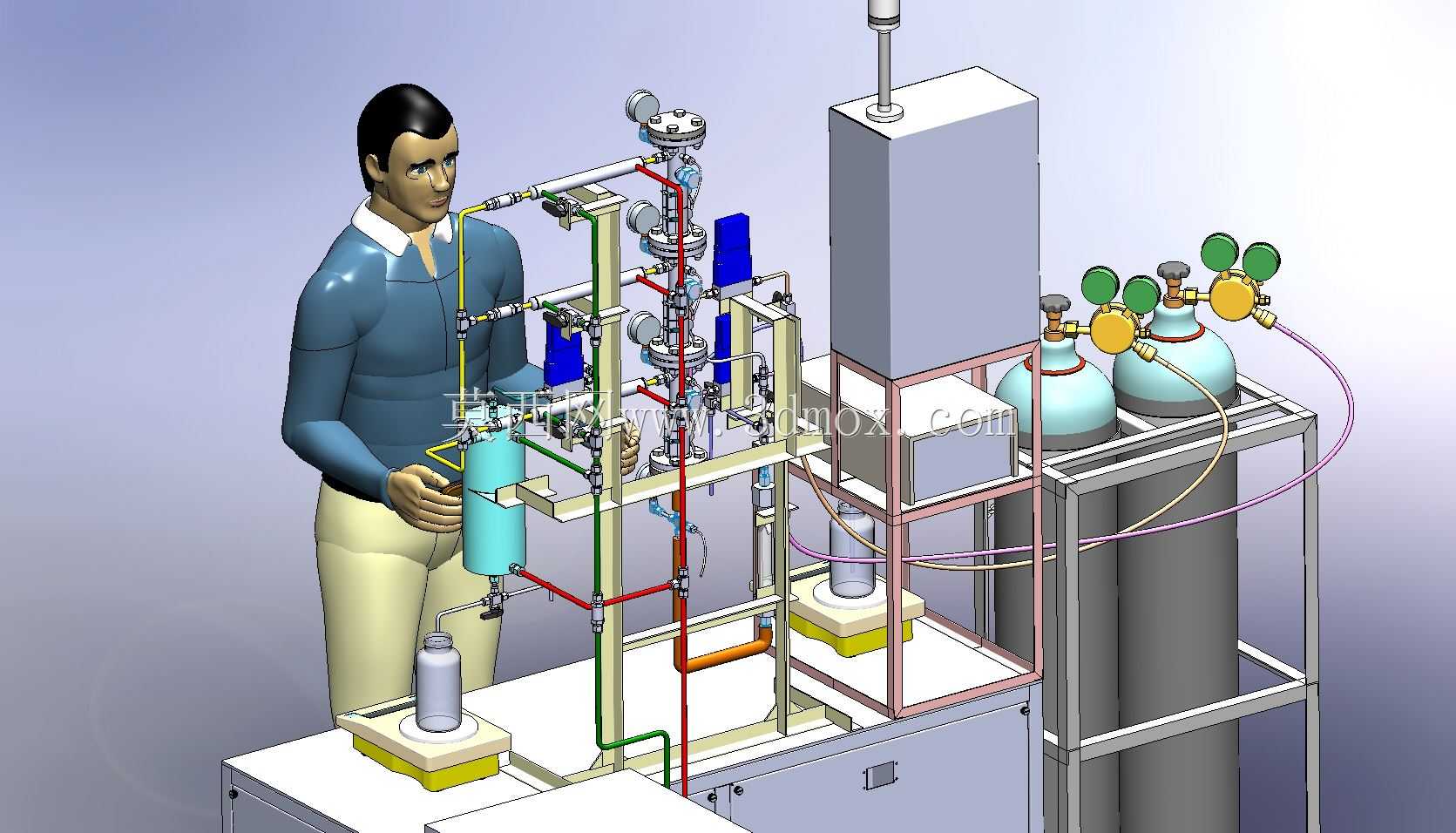

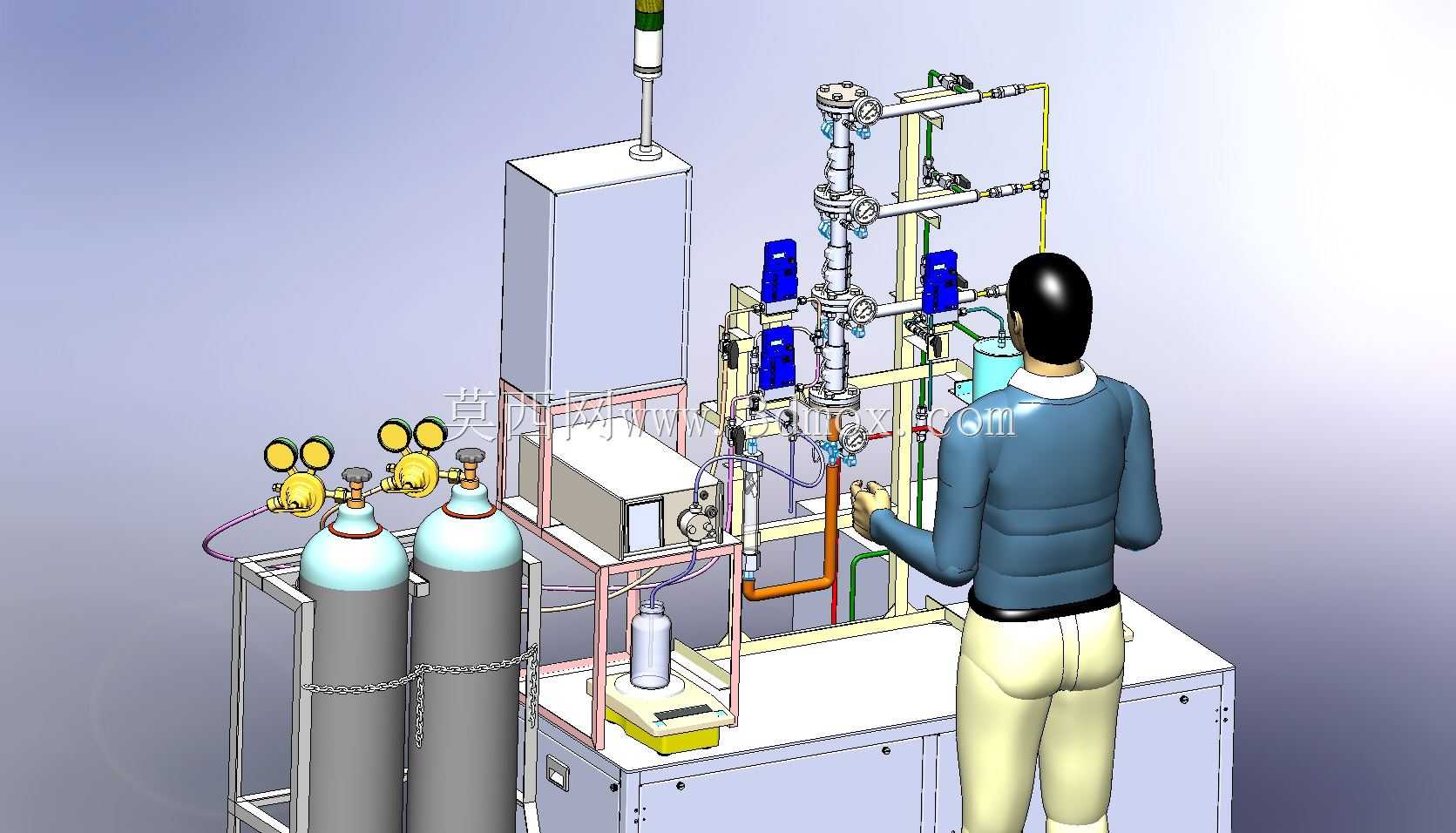

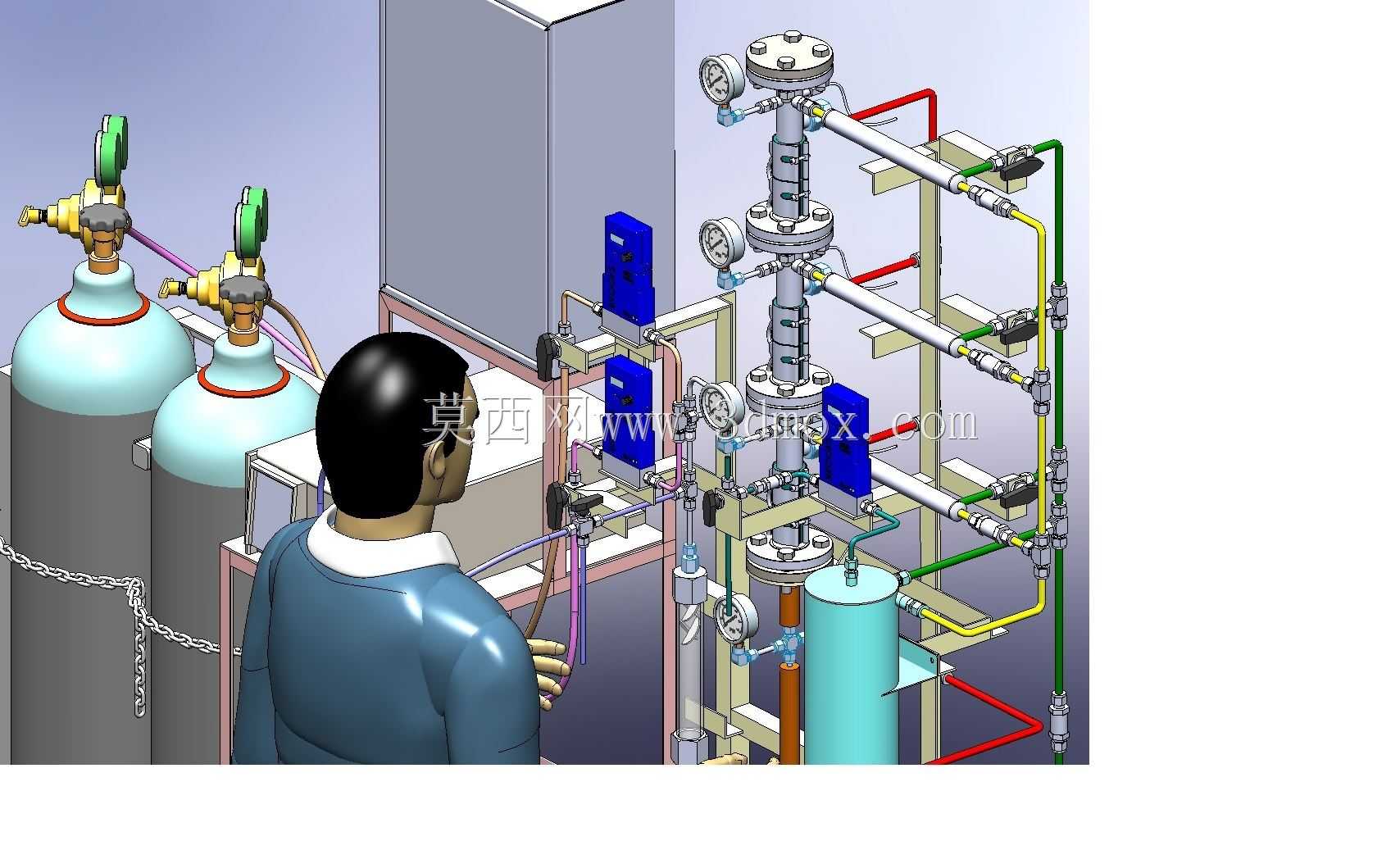

　　这套装置主要面向高校化工实验室、企业研发中心的材料性能测试、化学反应小试场景搭建，核心是解决多气源并行试验时的管路杂乱、气源摆放无规范、操作区无防护的常见问题。设计阶段先梳理了常规实验室试验的气源需求，预留了两路高压气瓶的固定安装位，配套的气瓶架做了倾斜防倾倒结构，架体底部设置可调节支撑脚，能适配实验室不同平整度的地面，气瓶与架体的固定绑带位置做了上下两档可调，可兼容不同容积规格的标准工业高压气瓶。操作柜体采用一体式落地结构，底部预留了电气元件安装腔，柜体台面做了耐腐防渗处理，台面上的管路排布采用分层走管设计，气源管路从气瓶侧通过柜体侧面的穿线走管槽接入台面上的控制阀组，每路管路都单独设置了通断控制阀、压力调节旋钮与流量显示单元，

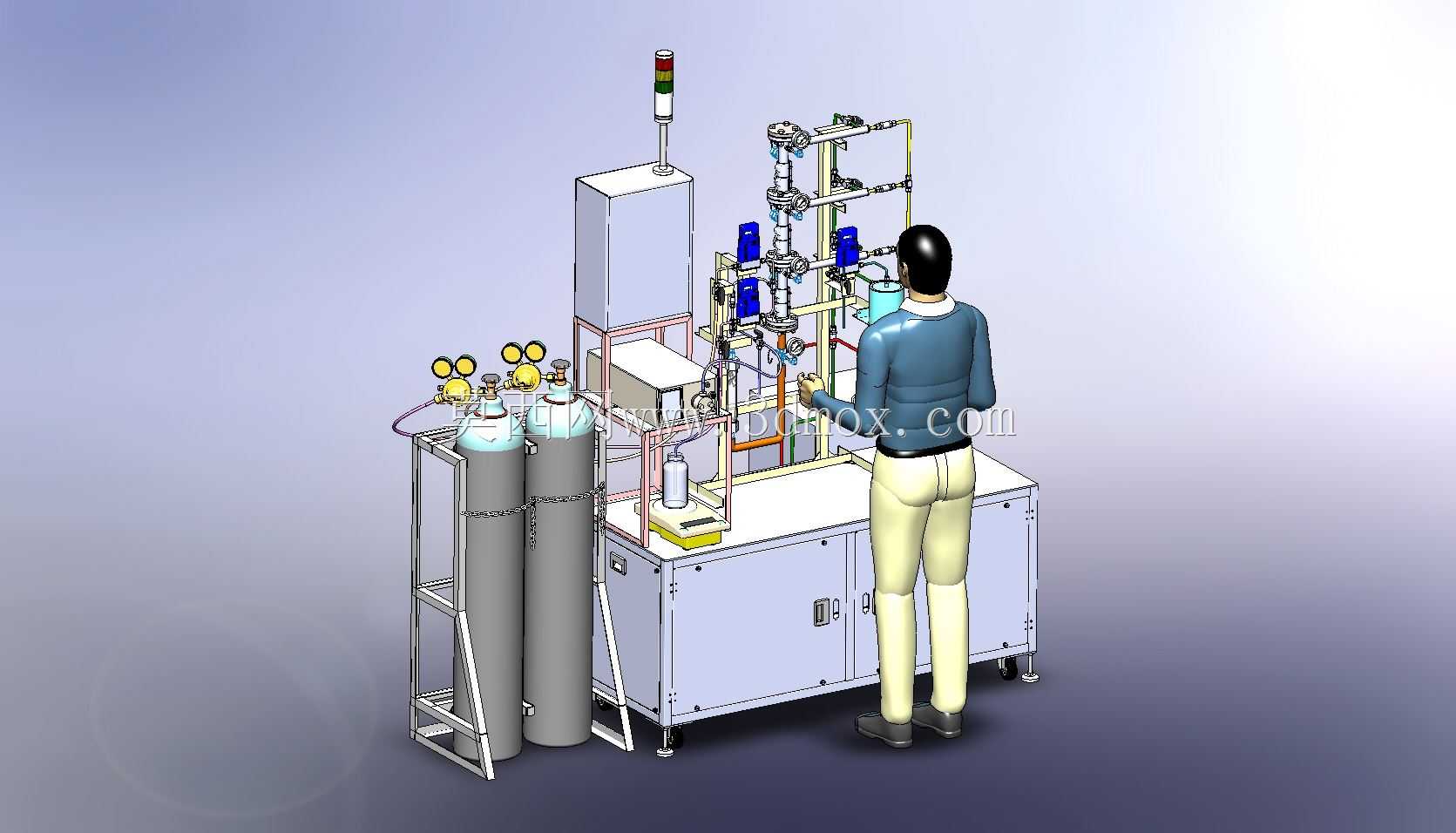

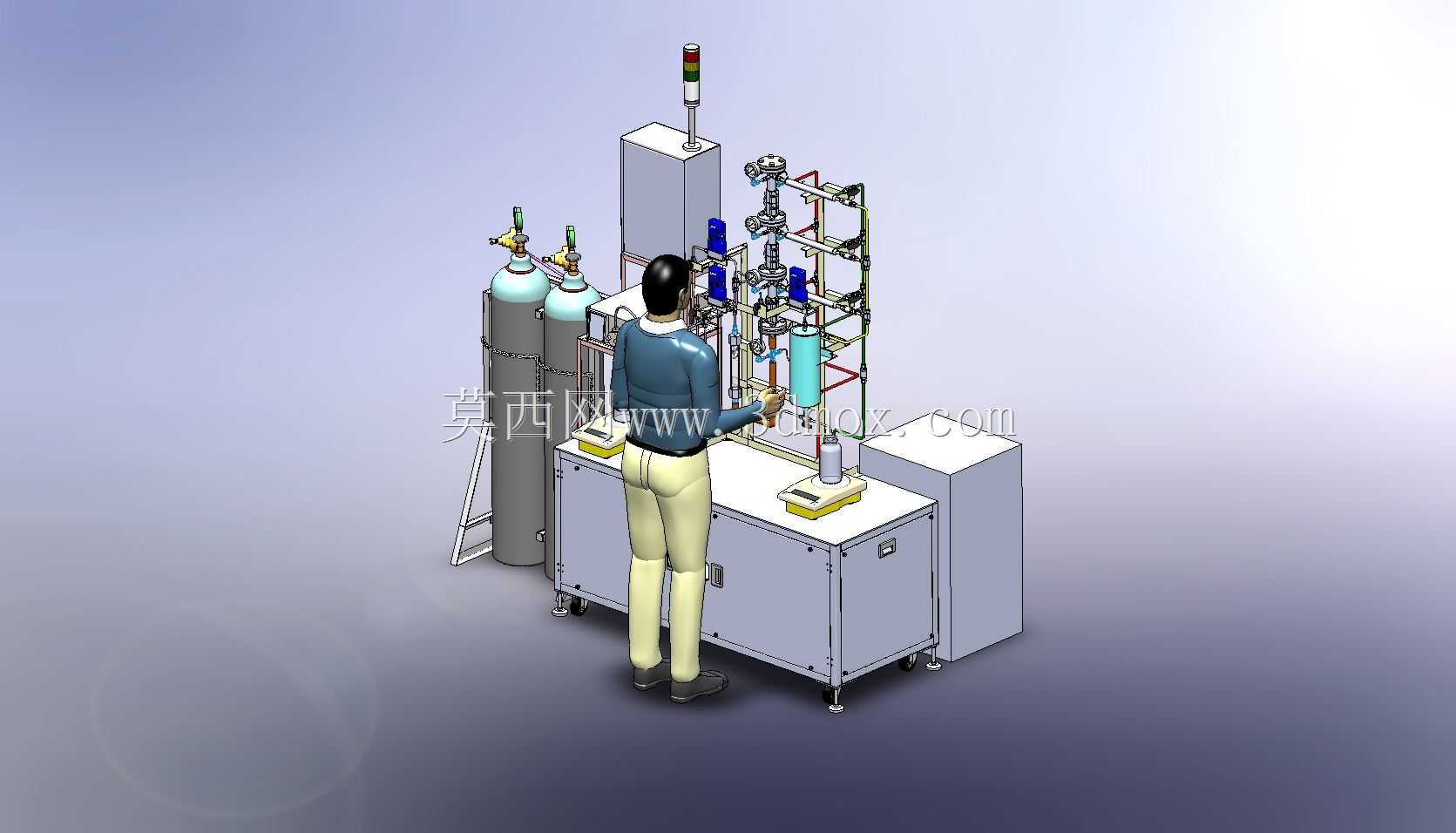

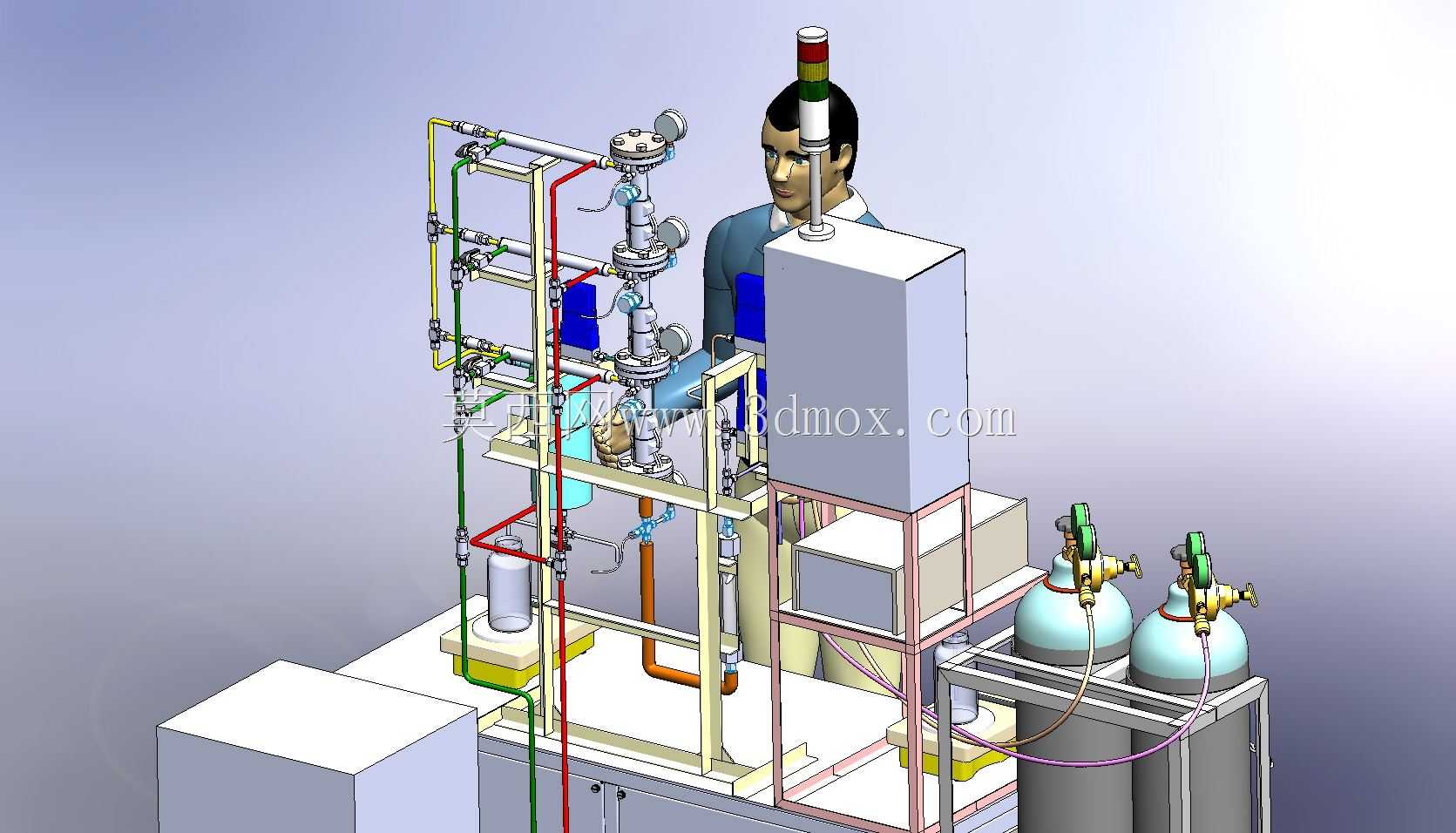

　　操作人员站在柜体正面操作位即可完成所有气路参数的调节，无需绕到气瓶侧操作。装置顶部设置了三色状态警示灯，可对接试验过程的压力超限、气体泄漏检测信号，出现异常时直接触发声光提示。管路支架采用铝型材拼装结构，所有阀件的安装位置都预留了调节余量，后期更换不同规格的反应釜、测试夹具时，可直接调整管路固定高度，无需重新搭建支架。设计时也考虑了实验室的安装边界，整套装置的横向占地宽度控制在1.8米以内，纵向深度不超过1米，操作位预留了0.8米以上的人员站立空间，可直接放置在常规实验室的标准边台位置，不需要额外改造实验室地面或墙面。柜体底部设置了四个可调脚轮与支撑脚组合结构，短距离移位时可降下脚轮推移，定位后升起脚轮用支撑脚承重，

　　避免长期使用时脚轮受压变形。气路连接端全部采用双卡套密封接头，可兼容常用的不锈钢气路管，减少试验过程中的气体泄漏风险，台面上还预留了小型试验夹具的安装孔位，可直接固定烧杯、小型反应容器等试验器具，不需要额外加装固定支架。
