直驱电机振动性能检测专用工装夹具

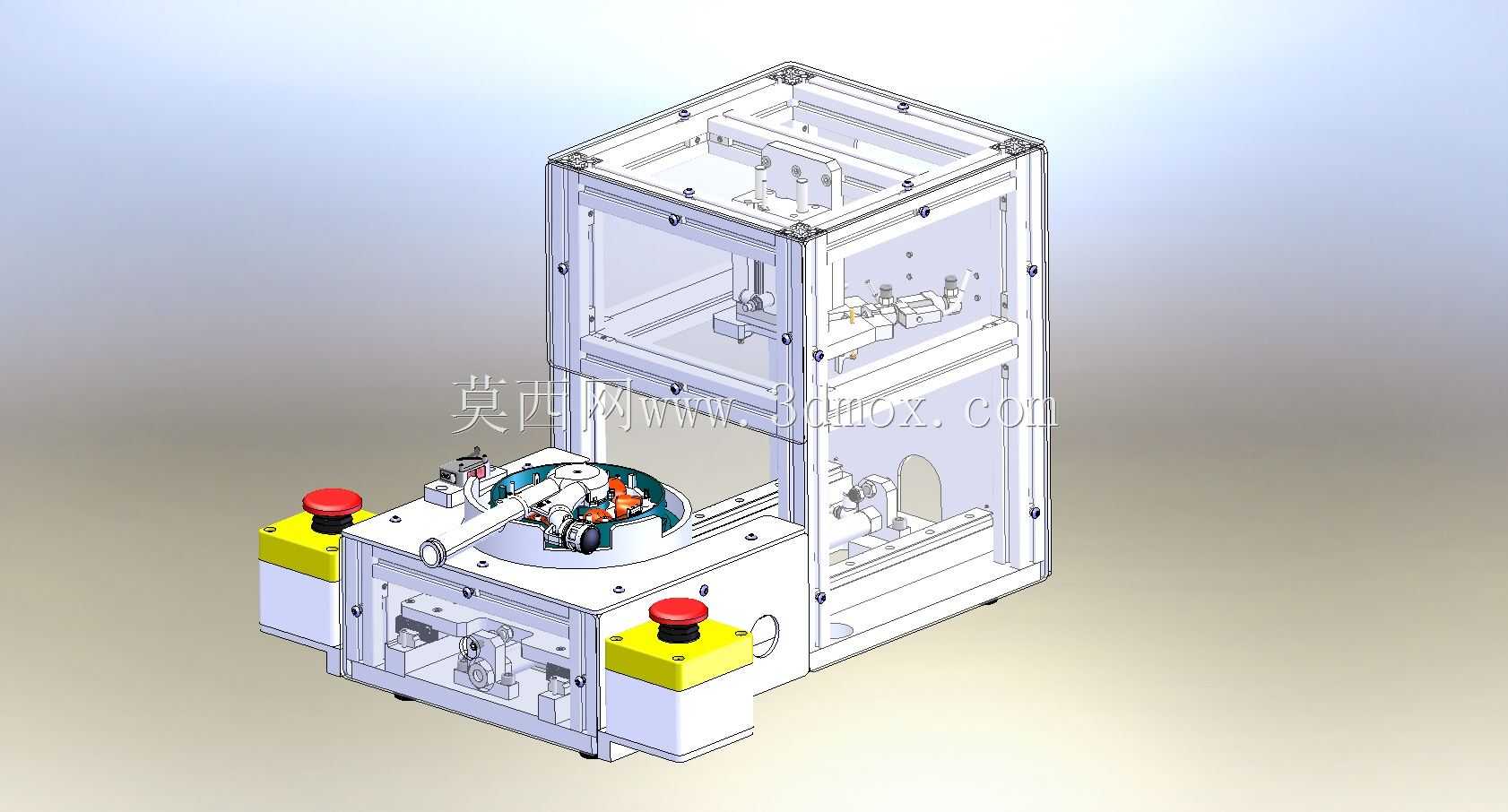

　　在直驱电机的量产质检环节，振动特性是判定电机运行平稳性、装配精度、内部轴承与绕组配合状态的核心指标，常规的电机测试台架多适配通用伺服电机，无法匹配直驱电机扁平式的安装结构、低转速高扭矩的输出特性，测试时容易因装夹刚性不足引入额外振动干扰，导致检测数据失真，无法准确反映电机本身的性能状态。这套测试夹具的设计核心，就是围绕直驱电机的装夹定位、振动信号采集的稳定性需求展开，整体采用铝型材搭建框架式主体结构，底部测试台面预留了多组T型安装槽，可适配不同法兰尺寸的直驱电机快速装夹，装夹位置的定位基准面经过平面度公差管控，保证电机安装后输出轴的同轴度偏差控制在允许范围内，避免装夹偏心带来的附加振动。夹具下部集成了振动传感器的安装位，

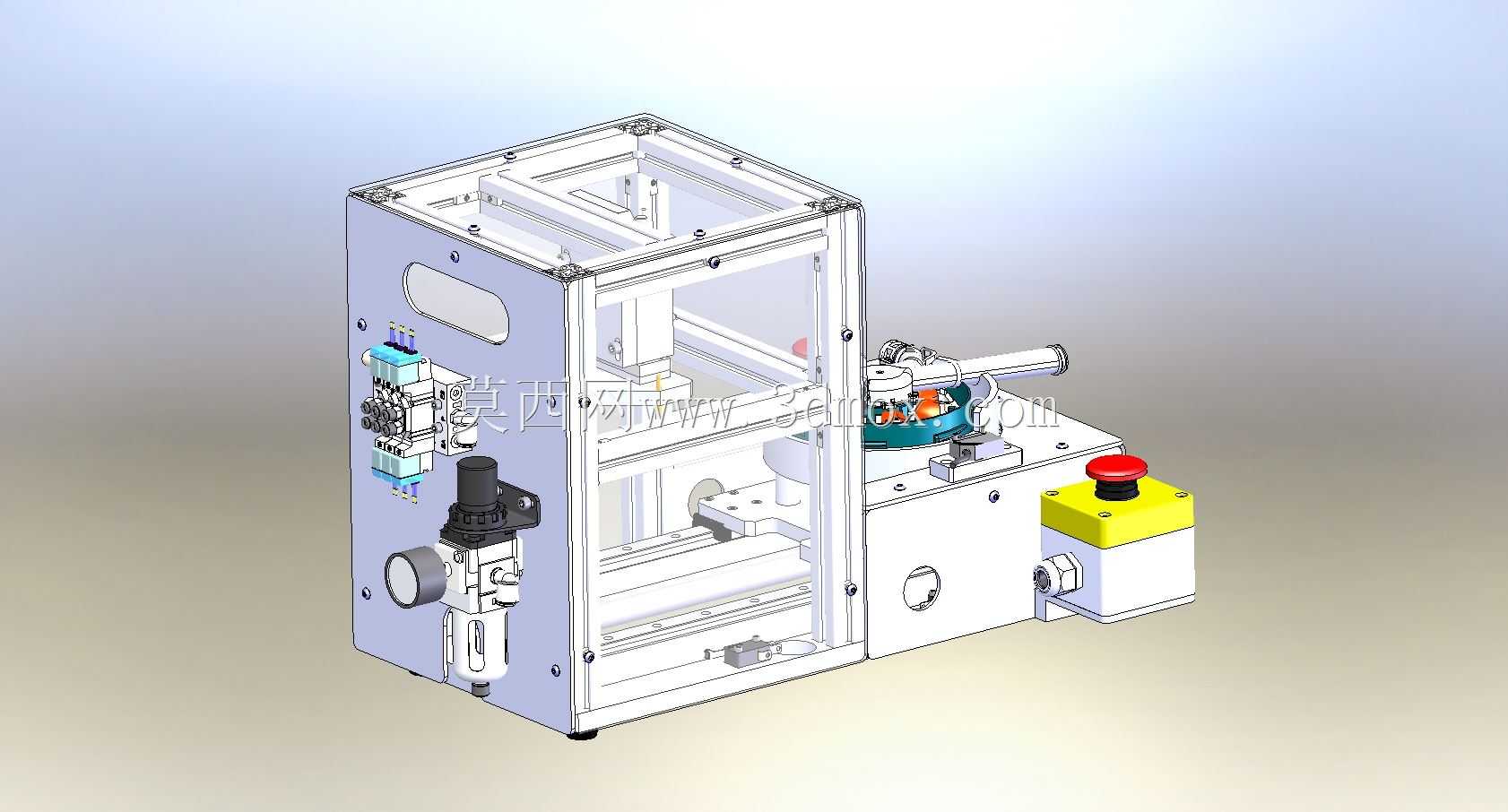

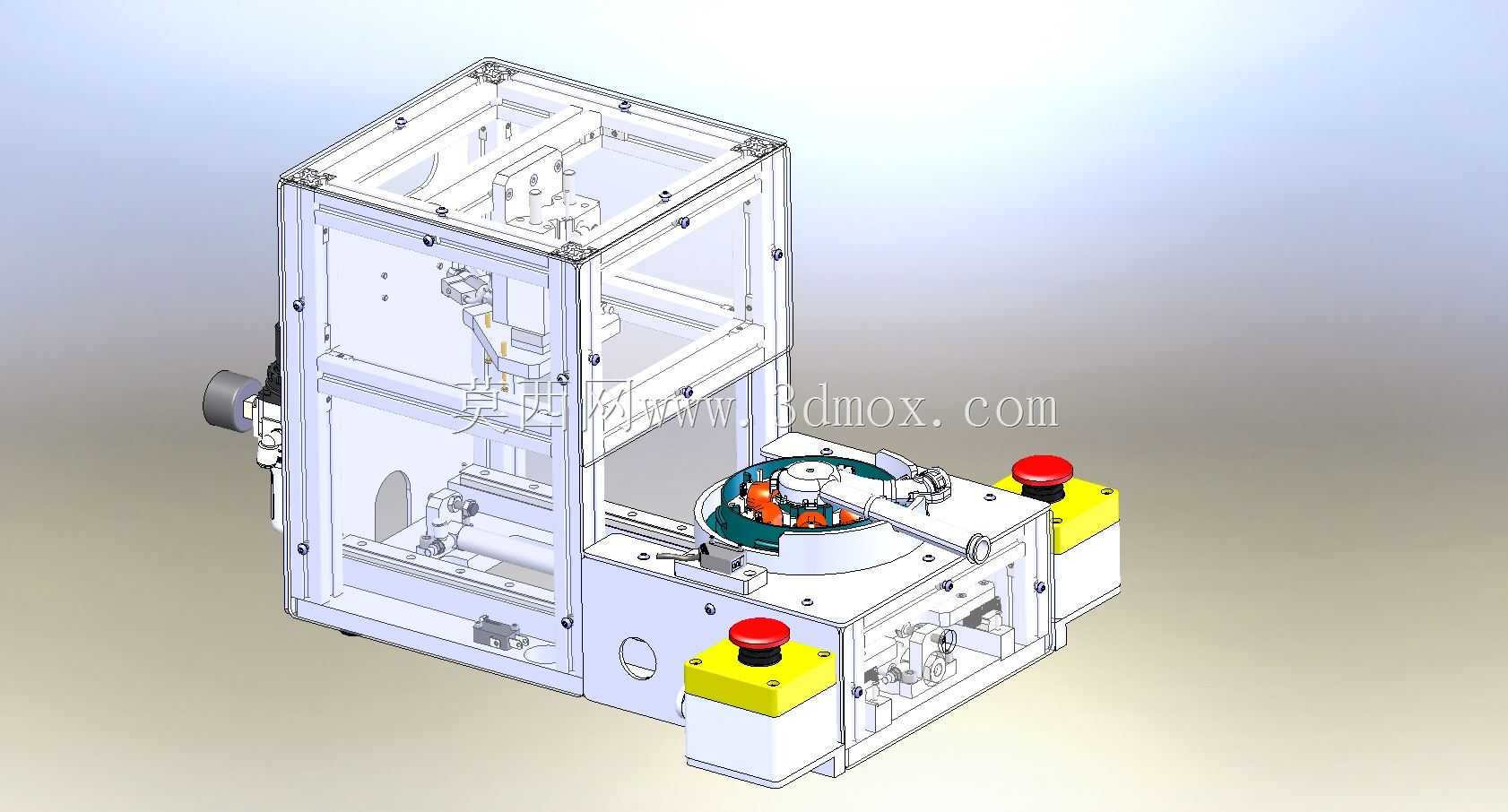

　　可直接将加速度传感器贴合在电机安装基座的刚性位置，减少信号传递路径上的阻尼损耗，保证采集到的振动数据真实反映电机运行状态。两侧设置的急停按钮盒采用凸出于主体的安装方式，符合设备安全操作的人机工程要求，测试过程中出现异常时操作人员可快速触发停机。上部的框架结构预留了透明亚克力板的安装槽，既可以作为安全防护结构阻挡测试过程中可能飞出的零部件，也不会遮挡操作人员观察电机运行状态的视线，框架内部预留了走线槽位，可将传感器线缆、电机动力线缆规整收纳，避免线缆晃动干扰测试结果。从安装边界来看，这套夹具的底部安装孔位适配常规工业测试工作台的安装间距，不需要额外改造现有测试工位的台面结构，整体占地面积控制在单人操作的合理范围内，

　　操作人员可在工位正面完成电机上下料、测试参数调整、急停操作等全部动作。设计过程中特意规避了悬臂式的装夹结构，所有受力部位均采用对称式的筋板加强，避免夹具自身的固有频率和直驱电机的常见振动频段重合，防止测试过程中出现共振现象干扰检测结果，同时夹具的定位模块采用可更换式设计，面对不同型号的直驱电机时，只需要更换对应的定位法兰块，不需要调整整体框架结构，可快速切换测试型号，适配多品种小批量的电机生产质检场景。
