十字轴装配用末端执行机构结构设计

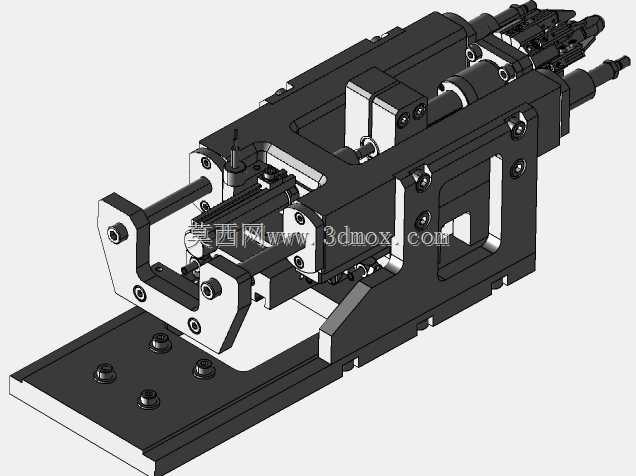

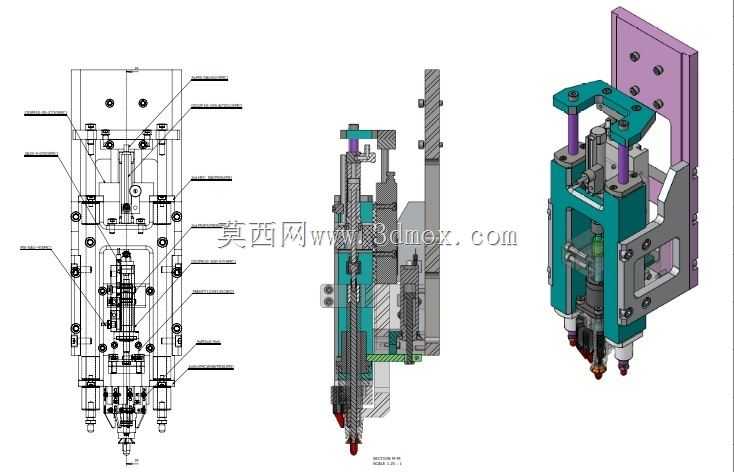

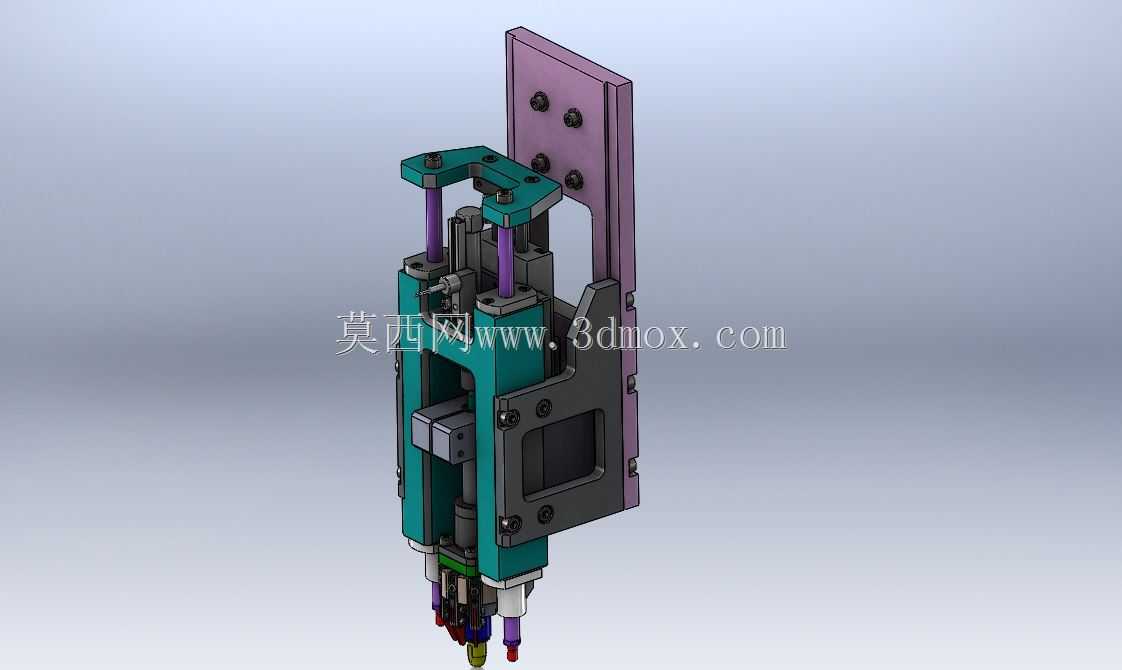

　　这套十字轴末端执行器，主要面向汽车传动部件、精密万向节组件的自动化装配产线场景，适配多关节工业机器人的末端法兰安装，替代人工完成十字轴类零件的抓取、定位、压装对位等工序动作，能有效解决传统人工上料对位精度差、重复作业疲劳导致的装配合格率波动问题，在十字轴万向节装配工位、传动轴组件组装线、小型精密轴类零件上下料场景中都能适配使用。从结构设计逻辑来看，整套执行机构采用模块化分层布局，底部设置带标准安装孔位的基板，可直接匹配市面主流六轴机器人末端法兰的安装孔距，安装时无需额外制作过渡转接板，基板上的四个沉头安装孔做了定位公差约束，安装重复定位精度可控制在0.02mm以内，能避免执行器安装偏斜带来的动作误差。执行端采用双侧对称夹指结构，

　　夹指的夹持型面完全匹配十字轴轴颈的外轮廓弧度，夹持接触位置做了加宽处理，增大接触面积的同时不会夹伤零件加工面，夹指开合行程通过内置的线性导轨做导向约束，开合过程无偏摆，夹持不同批次尺寸公差在允许范围内的十字轴零件时，都能保证中心位置一致。驱动部分集成了气动执行元件与到位检测组件，夹指开合动作响应速度快，同时设置了硬限位结构，避免气压波动导致夹指开合超程损坏零件，机构侧方预留了气路与检测线路的走线槽，所有管线都内置在结构腔体内部，作业过程中不会出现管线剐蹭周边设备的问题。整套机构的外形轮廓做了倒角避空处理，在狭窄的装配工位内动作时不会与周边工装、夹具发生干涉，整体重量控制在轻量化范围内，不会给机器人末端带来过大的负载负担，

　　适配负载5kg以上的通用工业机器人即可使用。夹指组件采用快拆结构设计，更换不同规格十字轴对应的夹指时，仅需拆卸两颗固定螺丝即可完成更换，无需重新调整整套机构的安装位置，能快速适配多规格十字轴产品的混线生产需求，减少产线换型的调试时间。机构上集成的到位检测组件，可实时反馈夹持状态、零件到位状态，能直接接入产线的PLC控制系统，无需额外加装外部检测传感器，降低产线集成的布线难度。
