桌面级XY双轴绘图写字执行机构

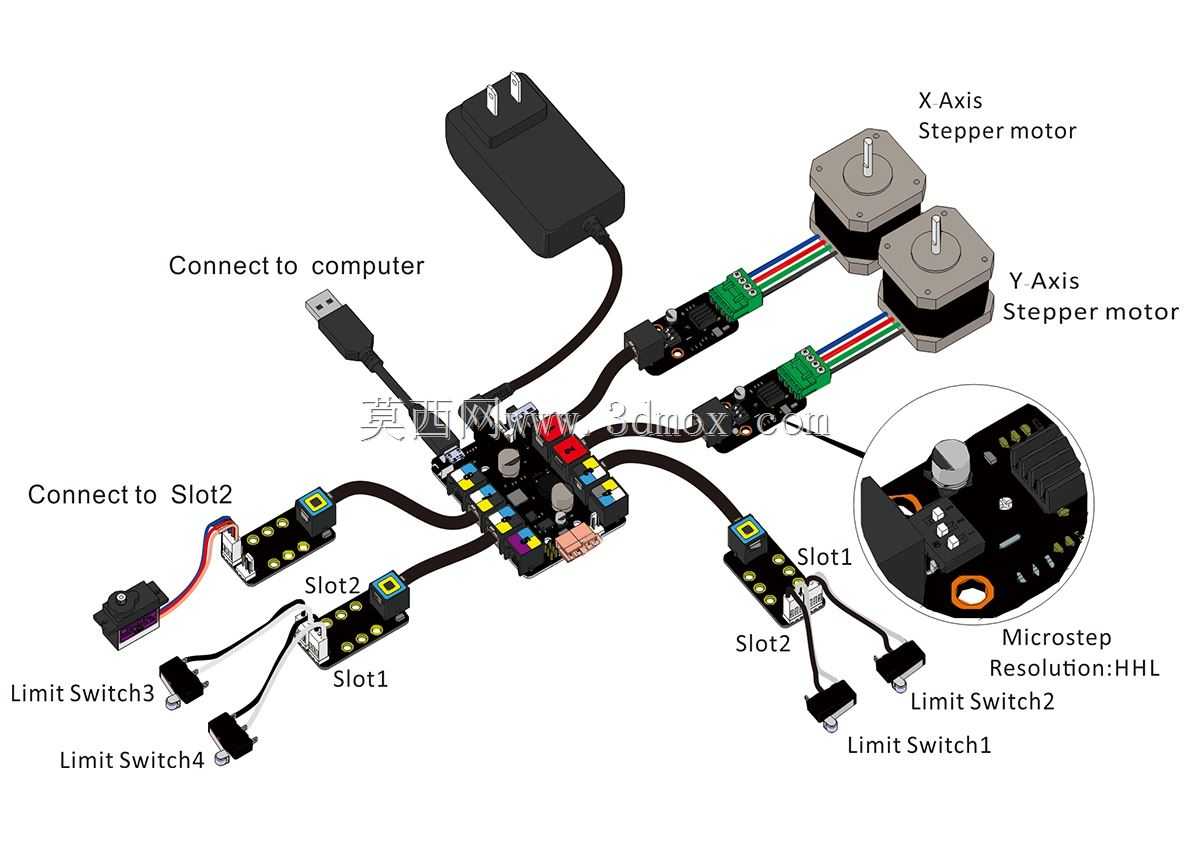

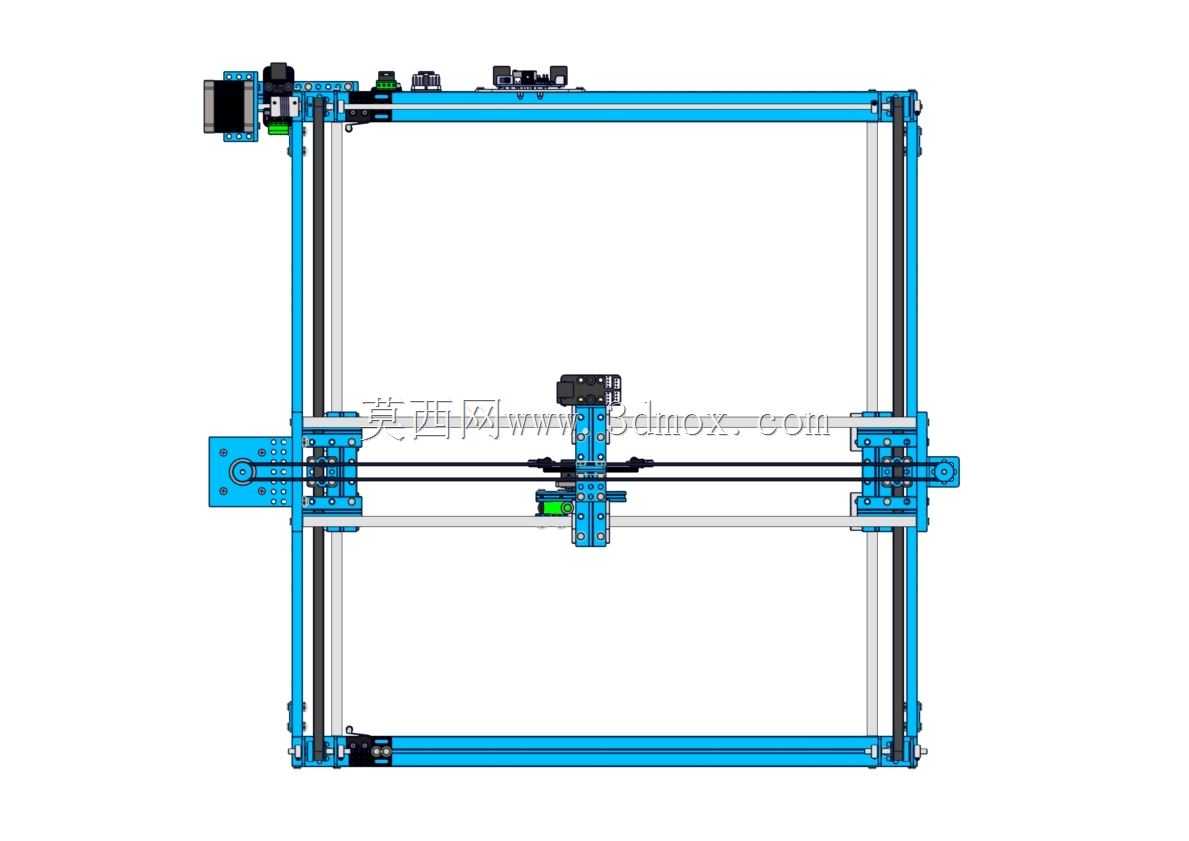

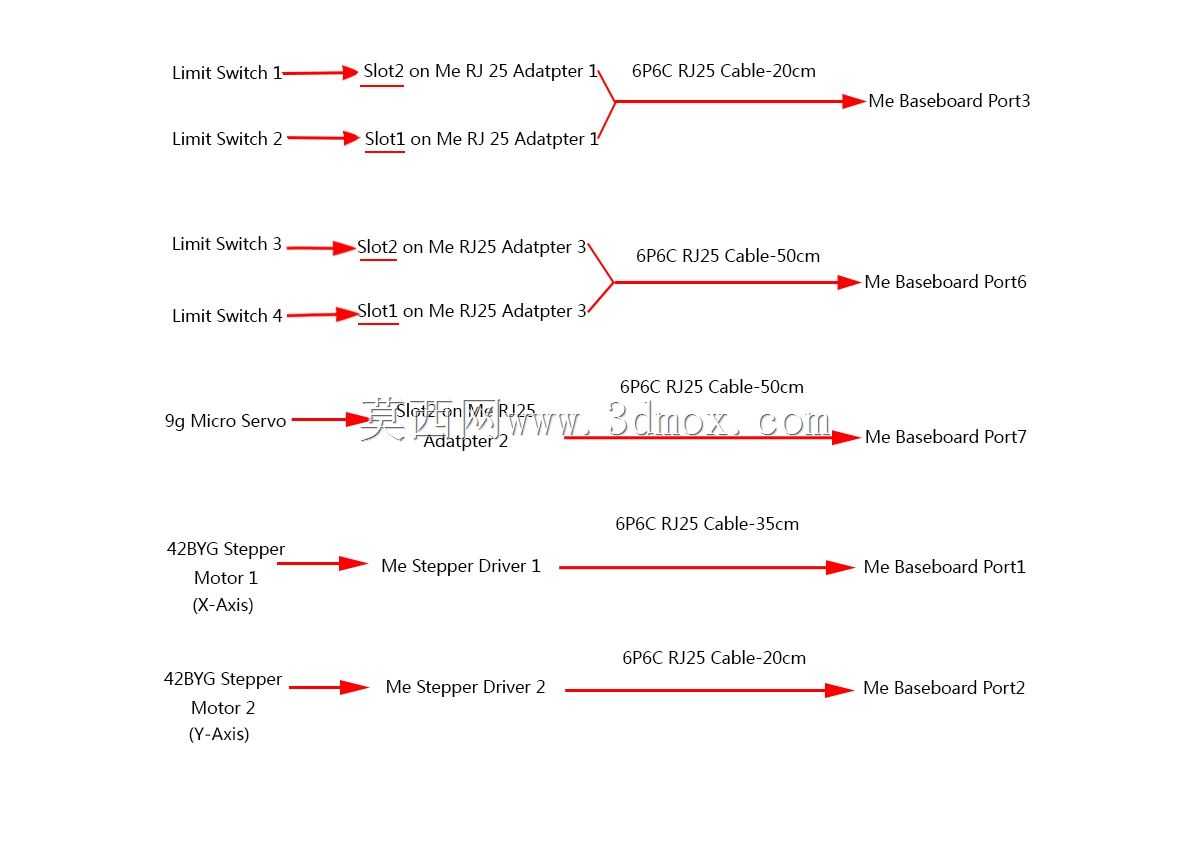

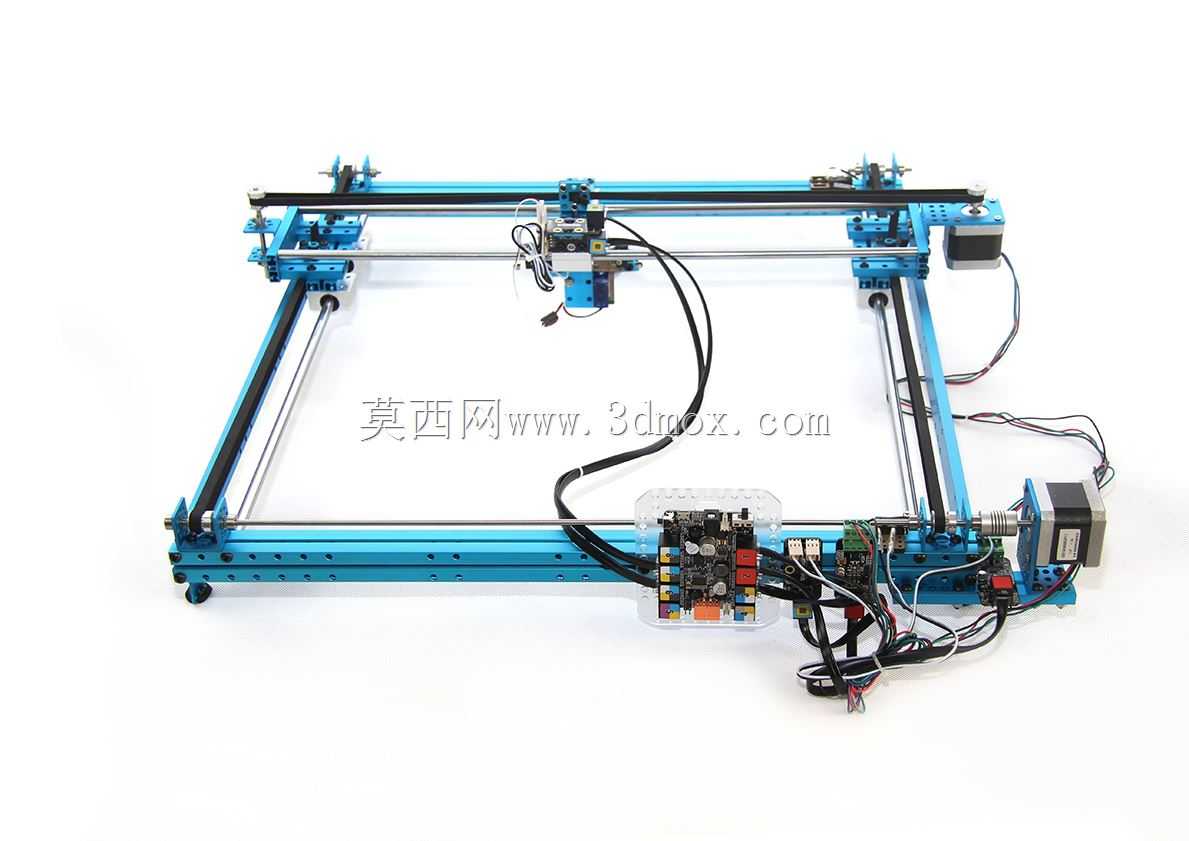

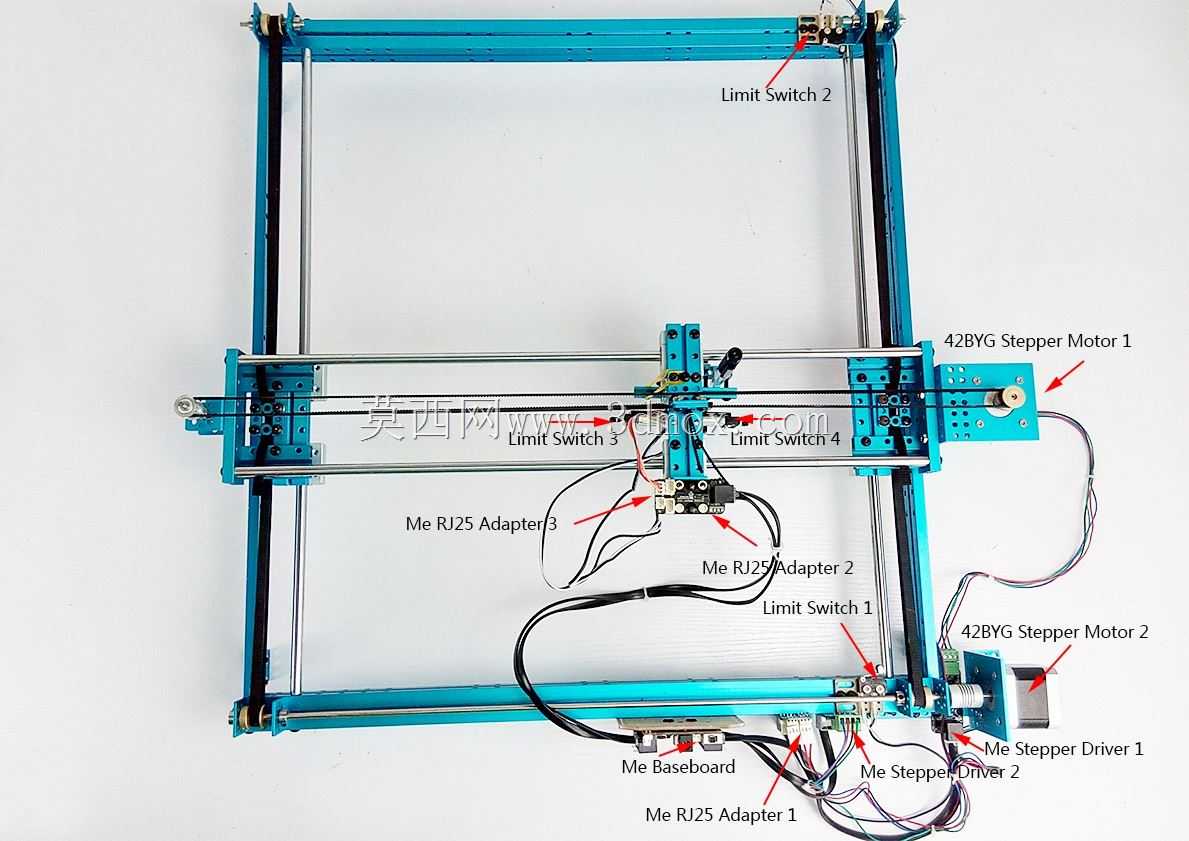

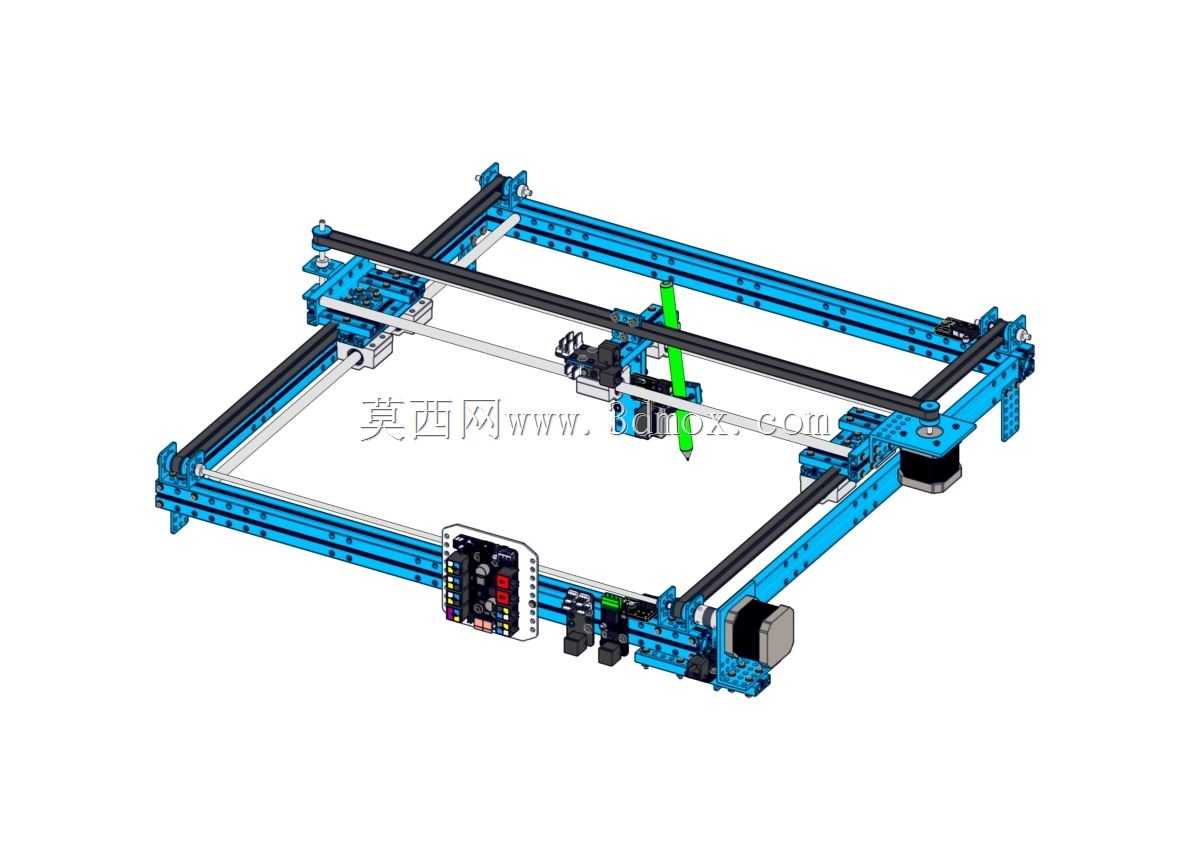

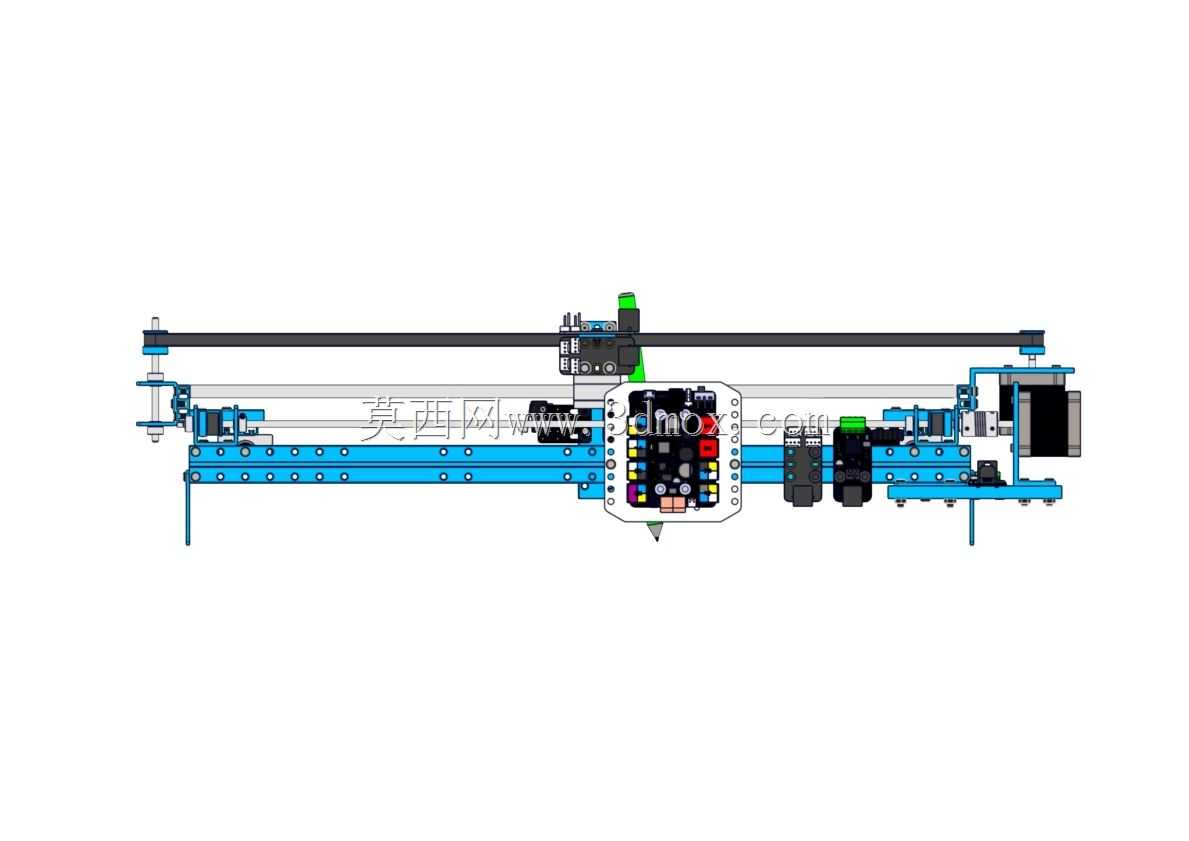

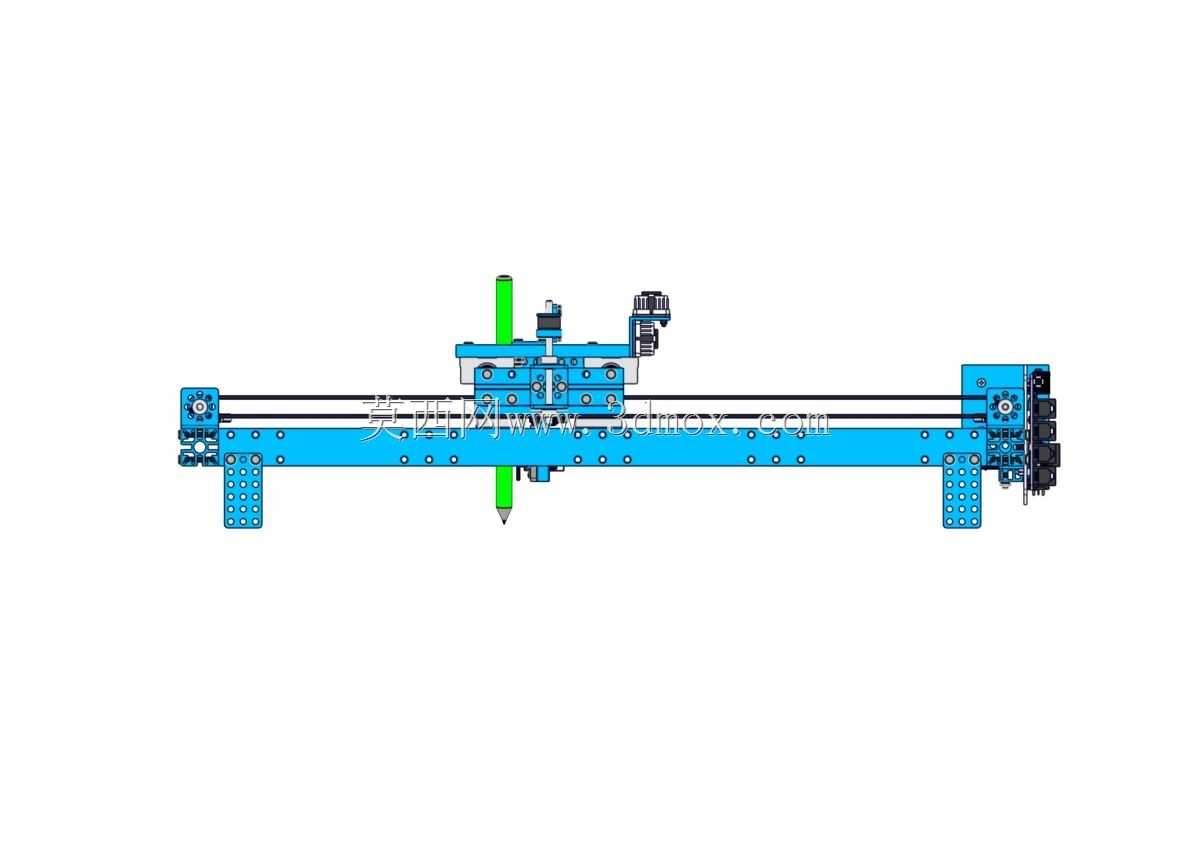

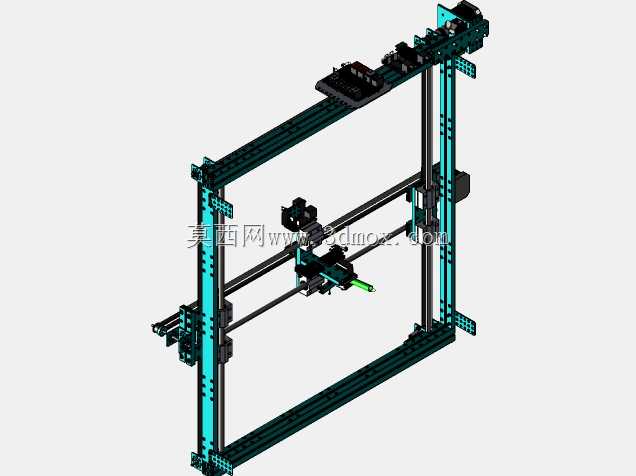

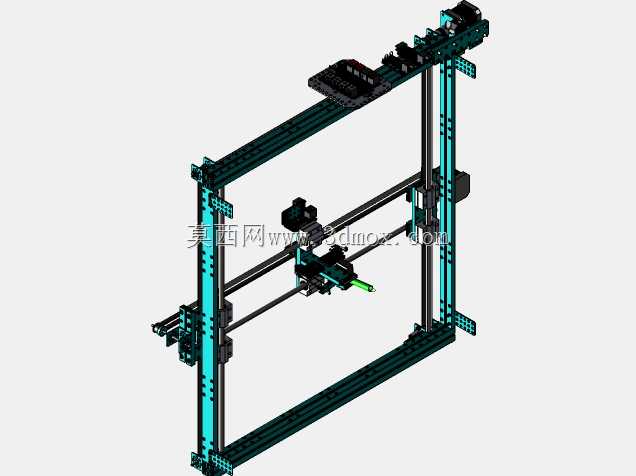

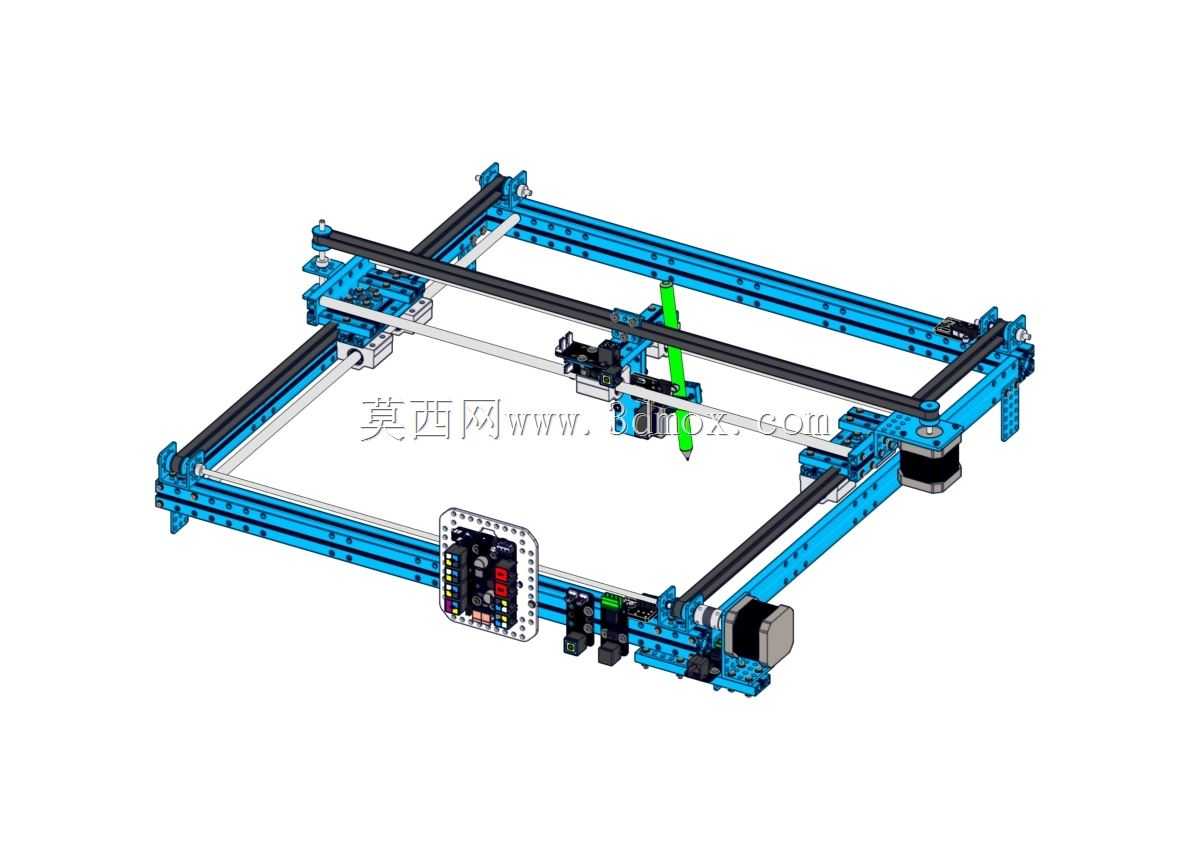

该XY双轴运动平台主要面向桌面级轻载绘图、书写作业场景，可适配硬笔、马克笔等常规书写绘图工具，完成平面矢量图形绘制、手写字体复刻、简易图案标记等作业，在教学演示、文创产品定制、小型工件表面标识等场景具备较高适配性，相比传统人工书写绘图，可实现标准化重复作业，降低重复劳动强度。整体机架采用标准工业铝型材搭建，型材槽道可直接兼容标准T型螺母紧固件，无需额外定制加工安装孔位，装配调试阶段可灵活调整各轴的有效行程边界，适配不同幅面的作业需求，常规配置下可覆盖A3幅面以内的平面作业区域，整机外轮廓边界可根据实际安装空间调整型材长度，无需改动核心传动结构即可完成行程拓展。传动结构上，X、Y两个运动轴均配置18齿同步带轮，采用双同步带传动布局，相比单同步带驱动结构，可有效降低长行程下的皮带挠度误差，提升运动过程中的定位精度，减少高速运动时的皮带颤动带来的绘图线条偏移问题。笔架升降结构经过优化，可稳定夹持不同直径的书写绘图工具，抬笔落笔动作响应迅速，不会出现拖墨、刮纸等影响绘图质量的问题。运动控制模块集成安装在机架下方区域，接线布局规整，各轴驱动模块与主控板的连接线缆采用拖链或走线槽约束，避免运动过程中线缆与运动部件发生干涉磨损，提升长期运行的可靠性。设计过程中优先考虑了结构的模块化特性，所有零部件均采用标准件或易加工件，无需复杂的定制加工工序即可完成整机装配，后续还可通过更换末端执行模块，拓展出激光切割、轻载点胶等附加功能，实现一机多用。各运动轴的导向部件采用光轴搭配直线轴承的组合，运行阻力小，维护成本低，日常使用仅需定期清洁光轴表面、补充少量润滑脂即可保持顺畅运行，无需复杂的校准维护流程。整机安装时仅需保证机架放置平面的水平度，即可避免因机架倾斜导致的绘图线条歪斜问题，对安装环境的要求较低，可直接放置在普通桌面使用，无需专用的安装基座。
